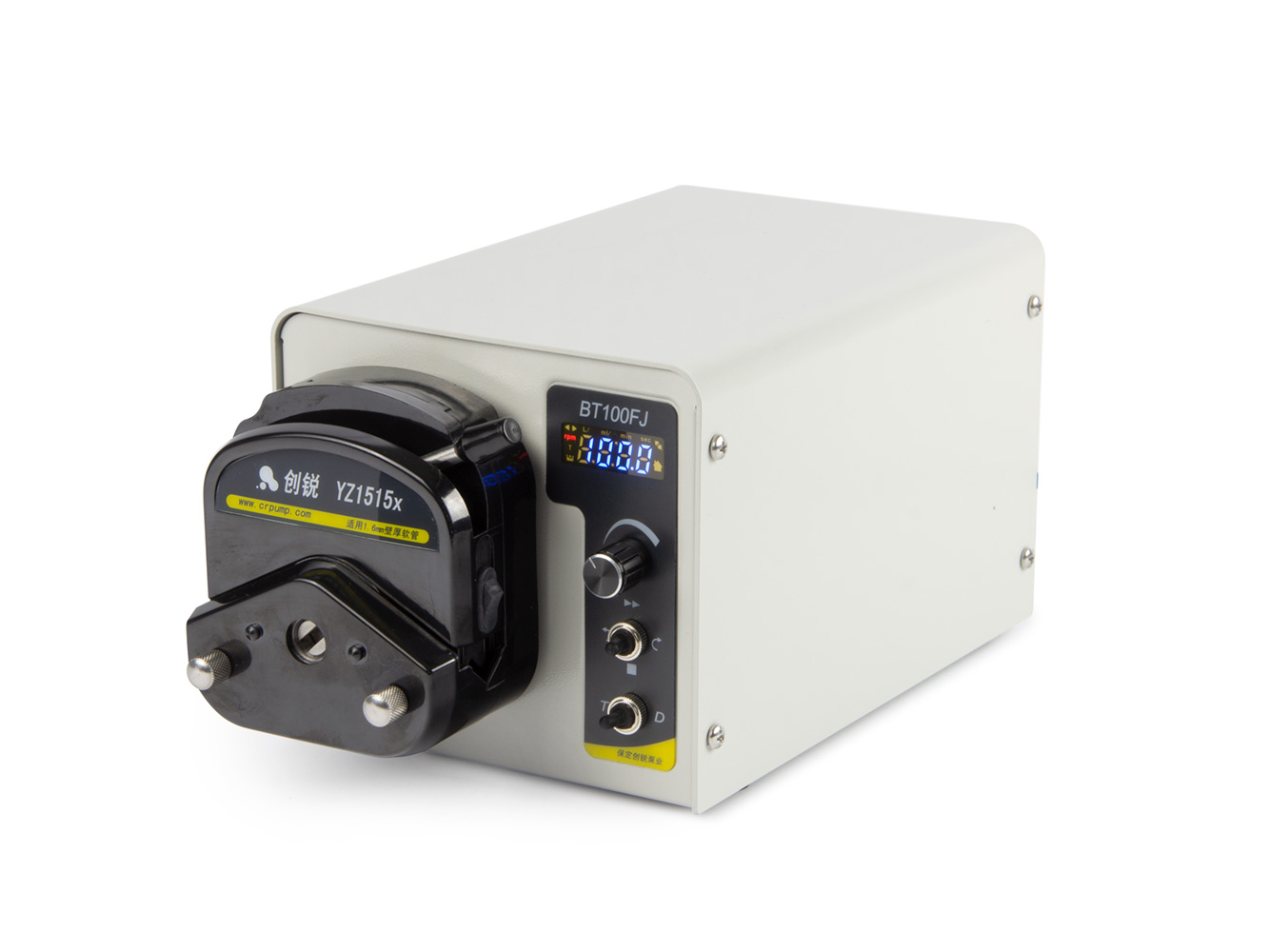

Pompe/distributeur péristaltique automatique BT100FJ avec tête YZ1515x et capacité de distribution d'une dose unique (série FJ) avec des débits de
0,007 ml à 380 ml/min dans une conception de qualité métallique pour la
distribution stérile sans contact et le transport de fluides avec une précision de dose élevée supérieure à 99,5 %.
Lors du transport avec une pompe péristaltique, il n'y a pas de contact entre le fluide transporté et la pompe ou ses pièces. Par conséquent, les pompes péristaltiques conviennent aux applications où la précision et la propreté de l'environnement du fluide sont importantes. Ces pompes sont couramment utilisées dans les industries chimiques, alimentaires et pharmaceutiques, mais aussi, par exemple, dans les hôpitaux où elles font partie des appareils de dialyse.
Le principe de fonctionnement d'une pompe péristaltique consiste à extruder un tuyau flexible en silicone avec le fluide pompé au moyen de plusieurs ailettes situées sur un rotor qui tourne à une vitesse sélectionnée. Lorsque le rotor tourne, le tuyau est pincé aux points de contact entre les palettes et le tuyau, enfermant ainsi un petit volume de fluide, qui est ensuite poussé vers l'avant hors du tuyau dans le sens de la rotation par la rotation du rotor. Un vide est créé derrière l'ailette qui pousse le liquide vers l'avant, ce qui permet au liquide pompé d'être réabsorbé sans bulles. La vitesse de pompage dépend directement du nombre de tours réglés et du diamètre intérieur de la tubulure utilisée.
La pompe péristaltique et le distributeur BT100FJ fonctionnent en deux modes :
Transfert (pompe) - dans ce mode, la pompe péristaltique est utilisée uniquement comme pompe de transfert et ne contrôle que la vitesse de 0,1 à 100 tr/min. Le contrôle peut également être commuté en contrôle de débit - réglable de 0,07 ml à 380 ml/min (lors de l'utilisation et de la sélection d'un tuyau 18# compatible).
Remplissage (distributeur automatique) - permet de sélectionner la taille du lot dans le temps, y compris le nombre de répétitions et le temps d'attente entre les lots - convient par exemple aux applications en ligne.

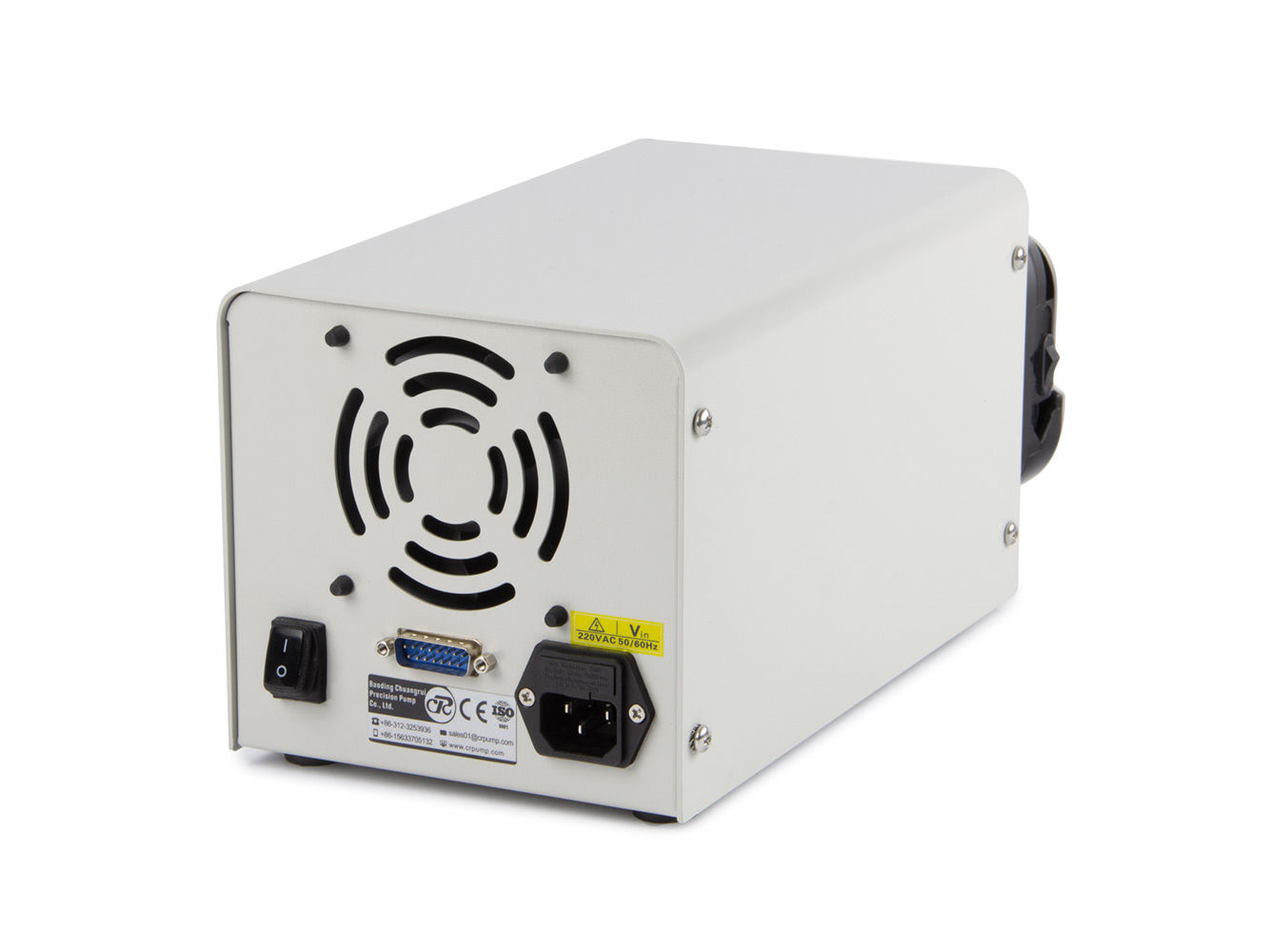

Le distributeur péristaltique est fabriqué avec des matériaux de haute qualité. Sur la face arrière se trouvent une entrée d'alimentation 230V/50Hz, un interrupteur étanche et un connecteur 15PIN pour la pédale et la communication via le protocole RS485. La pompe ne nécessite pas d'entretien particulier ni de remplacement fréquent des pièces mécaniques, seuls les tuyaux pour le transport des liquides, soumis à une usure mécanique due à la flexion, doivent être remplacés.
Le distributeur peut être complété par une deuxième
tête YZ1515x et distribuer deux liquides différents en même temps dans le même rapport.
Compatibilité des tuyaux
tuyau # |
ID(mm) |
épaisseur de la paroi (mm) |
Diamètre extérieur (mm) |
vitesse (rpm) |
débit (ml/min) x2 |
13# |
0.8 |
1.6 |
4 |
0.1-100 |
0.007-7 |
14# |
1.6 |
1.6 |
4.8 |
0.1-100 |
0.027-27 |
19# |
2.4 |
1.6 |
5.6 |
0.1-100 |
0.051-51 |
16# |
3.1 |
1.6 |
6.3 |
0.1-100 |
0.082-82 |
25# |
4.8 |
1.6 |
8 |
0.1-100 |
0.17-170 |
17# |
6.4 |
1.6 |
9.6 |
0.1-100 |
0.29-290 |
18# |
7.9 |
1.6 |
11.1 |
0.1-100 |
0.38-380 |
Notes explicatives
ID = diamètre intérieur, OD = diamètre extérieur, Flowrate = débit, Hose# = désignation de code pour les dimensions du tuyau en silicone
Contenu de l'emballage : pompe BT100FJ, pédale, tuyau de 24# 2m, fusible de rechange, cordon d'alimentation de 1,2m.
Paramètres
Tête |
YZ1515X |
Débit |
0.007ml - 380ml/min |
Vitesse de rotation |
0.1~100rpm (changement de direction possible) |
Résolution de la vitesse |
0.1 tr/min |
Type de moteur |
moteur pas à pas |
Contrôle |
commutateur rotatif incrémental |
Affichage |
lED à segments |
Communication |
RS232, RS485, support modbus |
Alimentation électrique |
230V AC |
Consommation électrique |
<30W |
Température de fonctionnement |
0-40°C |
Degré de protection IP |
IP31 |
Dimensions de l'appareil |
15x16x31cm (HxLxP) |
Poids |
4,7 kg |
Poids de l'emballage [kg]: | 5.62 kg |
