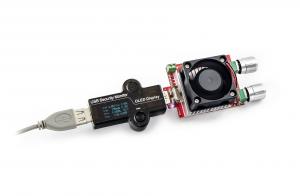

Ensemble pratique de charge électronique USB DC avec dissipation de puissance maximale jusqu'à 35W, fonctionnant dans la gamme de 3-21V et 0-3.2A et multimètre USB multifonction avec écran OLED 0.96" à points lumineux pour tester les banques d'alimentation, les câbles usb, les batteries, les ports usb, les périphériques usb et autres applications.
Les chargesélectroniques sont des charges résistives régulées artificiellement dont les paramètres sont contrôlés et stabilisés numériquement. Elles remplacent les résistances variables mécaniques utilisées auparavant, telles que les rhéostats, les résistances glissantes ou les décades résistives.

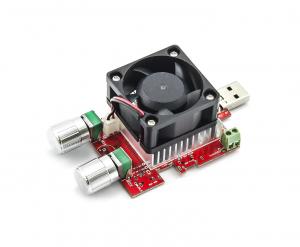

Le connecteur d'entrée de la charge est un connecteur USB, qui présente une conception interchangeable unique (le connecteur peut être connecté des deux côtés). Un testeur USB est connecté entre la charge et l'alimentation pour mesurer les quantités d'entrée et le comportement de la charge. La charge permet également la connexion d'un autre dispositif USB derrière l'élément de puissance, où la sortie peut être mesurée derrière la charge ou la charge peut être étendue avec d'autres dispositifs connectés. Deux potentiomètres métalliques de haute qualité sont utilisés pour contrôler la charge, qui contrôlent la consommation de courant (réglage grossier et fin). La charge fonctionne en mode CV (courant constant).
La charge USB peut être connectée à d'autres sources que l'USB, comme des piles ou des banques d'alimentation. À cet effet, le circuit imprimé comporte une borne à vis à laquelle il est possible de raccorder, par exemple, des câbles avec des bornes à crochet. Grâce à ces bornes, une batterie peut être connectée à la charge et son comportement en charge peut être mesuré. Il est possible de mesurer la dureté globale de l'alimentation et la capacité de la batterie, grâce à un testeur USB qui mesure également le temps pendant lequel la powerbank a pu alimenter la charge. Il suffit de connecter la batterie à mesurer et de laisser le test de décharge se dérouler. Le testeur USB calcule la capacité de la batterie en fonction du temps.

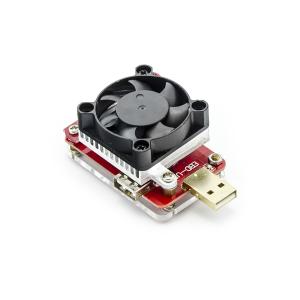

Cette charge est similaire à Raspberry Pi ou Arduino sans châssis, juste comme un PCB de petites dimensions - 50x35x100mm (y compris les composants). La principale caractéristique est un dissipateur thermique en aluminium de haute qualité, équipé d'un ventilateur actif de 40 mm, qui se charge de refroidir le transistor. Le ventilateur ne fonctionne pas en permanence, il se met automatiquement en marche en cas d'augmentation de la température.
Paramètres de charge
Dissipation de puissance : jusqu'à 35W
Tension : 3 - 21V
Courant : 0 - 3.2A
Température de fonctionnement : 0 - 65°C

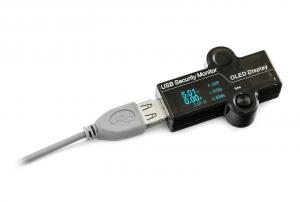

Testeur USB multifonction avec écran OLED 0,96" à points lumineux pour mesurer la tension, le courant et l'appel de courant. Le multimètre USB possède également des fonctions avancées qui permettent de calculer la consommation totale d'énergie en Wh et la capacité de la batterie en mAh. Avec ce multimètre, vous pouvez mesurer la consommation de courant des périphériques USB, des appareils mobiles et des accessoires connectés.
Le testeur USB est connecté au circuit en série, comme un intermédiaire entre le port source USB et la charge. Il dispose de trois modes d'affichage, voir l'image ci-dessous, entre lesquels il passe avec un seul bouton.
Le premier écran affiche les quantités de base - tension et courant en vue agrandie, puis la puissance absorbée (W), la capacité de la batterie (Ah) et la puissance totale fournie (Wh) et la durée totale. Le temps est utilisé pour calculer la capacité totale de la batterie et l'énergie totale fournie et peut être remis à zéro avant chaque mesure en maintenant le bouton de commande enfoncé.
Sur le deuxième écran, vous pouvez surveiller la tension de chaque fil de l'USB, y compris la ligne de données, la durée totale, la résistance, la température et la valeur du courant.
Le troisième écran offre ensuite un affichage compact de toutes les quantités mesurées, à l'exception de la ligne de données USB et de la résistance.
Lacombinaison du testeur USB et de la charge est idéale pour mesurer la capacité des piles, des batteries, la dureté des alimentations USB et des chargeurs. Vous pouvez également tester la qualité des câbles de charge pour téléphones et tablettes. Les câbles des fabricants d'origine se caractérisent par de faibles chutes de tension et sont donc capables de distribuer un courant suffisant pour charger les appareils mobiles. Cependant, les câbles non authentiques sont généralement constitués de fils de mauvaise qualité qui présentent une résistance élevée, ce qui entraîne de fortes chutes de tension et donc surtout du courant. Ce combo mesure la quantité de courant qui passe et déclare si le câble est de bonne qualité ou non. Lorsque vous mesurez la capacité d'une powerbank, prévoyez un temps plus long, car il est nécessaire de la décharger et de mesurer le temps pendant lequel la powerbank a pu fournir de l'électricité.
La charge USB et le compteur USB peuvent bien sûr être utilisés séparément. Le testeur USB vous permet de mesurer, par exemple, le débit de la ligne de données USB, les courants de charge des téléphones et des tablettes, etc. Grâce au bornier de la charge USB, vous pouvez à nouveau tester différents circuits en respectant les paramètres de la charge sans avoir à acheter des charges électroniques coûteuses, car pour la plupart des petites applications, cette charge est suffisante.
Paramètres du testeur USB
Mesure de la tension : 3 - 30V (résolution de 5 chiffres)
Mesure du courant : 0 - 5.100A (résolution de 5 chiffres)
Mesure de la capacité de la batterie : 0 - 99999mAh
Mesure du Wh : 0 - 999Wh
Mesure de la température : 0 - 80°C
Mesure de la puissance : 0 - 299W
Durée maximale de calcul Ah et Wh : 1000h
Vitesse de mesure 0,5s
Résolution de l'écran OLED : 128x64px
Alimentation : à partir du port USB mesuré
Compatible avec USB 1.1 USB 2.0 et USB 3.0 (3.1)
Prise en charge de la recharge rapide Qualcomm QC3.0, QC2.0, BC1.2 et Apple 2.4A
Le testeur USB est un dispositif de la taille d'une grande clé USB - 75 x 45 x 15 mm.
