Soupapes

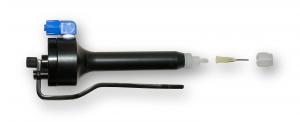

Vanne de précision pour le mélange et le dosage de matériaux à deux composants. Le rapport de mélange des composants est réglable de 1:1 à 1:10. L'embouchure de la valve est adaptée pour recevoir un mélangeur statique, dont la position est fixée en serrant l'écrou de serrage. Les deux composants sont extrudés simultanément et mélangés dans le mélangeur statique, qui sert d'applicateur.

Soupape à pointeau actionnée par un mécanisme de piston à double effet avec une vis de blocage pour un réglage fin du débit du produit à doser. Le dosage pneumatique est contrôlé par l'alimentation en pression d'air du cylindre de commande, soit au-dessus, soit au-dessous du piston. Les tuyaux d'alimentation en air du piston sont reliés par des connecteurs rapides standard de 1/4" (6mm). Une tige de piston rétractable avec un embout à aiguille ferme la sortie et régule précisément le dosage du fluide.

La valve à poignée manuelle à deux composants assure un dosage précis et facilement contrôlé des fluides à deux composants. Le rapport de mélange de la vanne est de 1:1 et est fixe. Le flux des deux composants du dosage est combiné à l'orifice de la valve par un adaptateur dont l'orifice est équipé d'un mélangeur statique. Le mélange réel des deux composants se fait à l'intérieur du tube mélangeur statique, qui sert également d'applicateur.

Réducteur de pression de remplacement NMPC NAR-200 pour nos systèmes de distribution KH-228AB, FLUMATIC FU-810, BAKON BK893, PE-986A, CXG 628 et KH228. Comme tout composant mécanique, ce réducteur de pression, qui fait partie de la plupart des distributeurs, peut être endommagé. Il n'est donc pas nécessaire d'acheter un nouveau dispositif de distribution, il suffit de retirer la valve d'origine et de la remplacer par celle-ci, dans les conduites de pression existantes. La vanne est utilisée pour réguler la pression (et non comme une vanne d'arrêt) et est capable de réguler des pressions de 0,3 à 6,9 bars. La NAR-200 se connecte à une tuyauterie de 1/4"(tuyau de 6 mm). La valve possède également un filetage pour le raccordement d'un manomètre.

Lavanne manuelle de serrage de tuyau Fisnar 700PTPCW fonctionne sur le principe du serrage mécanique du tuyau PE à l'intérieur de la vanne. Contrairement à la plupart des valves, la Fisnar 700PTPCW n'entre pas en contact avec le liquide distribué. Le liquide est étranglé à l'intérieur de la tubulure. Un grand avantage de cette valve est la possibilité d'utiliser même un tuyau de distribution ordinaire (diamètre extérieur de 4 mm maximum) au lieu du tuyau spécial "pinch-tube" avec embout Luer-Lock des deux côtés avec lequel cette valve est fournie - voir illustration avec le tuyau bleu. La tubulure peut être acheminée à l'intérieur de la valve et terminée par un adaptateur Luer-Lock de 3 mm, ce qui permet de terminer la tubulure avec une aiguille de distribution de la même manière que la tubulure à pince d'origine. La vanne est fermée à l'état de repos, le plongeur ferme le tuyau de décharge par la force du ressort. Lorsque l'on appuie sur le levier, la tubulure de pincement est libérée. La vanne contient également une petite vis de fixation qui peut être utilisée pour limiter la pression maximale du levier et donc l'ouverture de la vanne lorsqu'elle est complètement pressée. La valve est idéale pour l'application manuelle en ligne, les points de distribution, le remplissage de liquides à faible viscosité tels que les adhésifs UV, l'huile, la graisse, les solvants, les cyanoacrylates, l'encre, les agents anaérobies et l'alcool. Paramètres : Pression maximale : 3,5 bars Quantité minimale de dosage : 0,0075 cc Débit à 3.5 bar : 1680 ml/min (pour l'eau) Viscosité du matériau : max 50 000 mPas Inclus: valve 700PTPCW, 2 clés Allen, 2 tuyaux, 2 aiguilles de distribution 5pcs

L'électrovanne monostable 5/2 à commande électrique est utilisée pour contrôler les cylindres et les valves pneumatiques dans les distributeurs de liquide, les fraiseuses cnc, les machines-outils, les lignes et les systèmes de production et de distribution à l'aide d'une bobine de commande solénoïde DC 12V et d'une distribution d'air. La vanne électrique à cinq positions et deux positions a une entrée principale (P) qui est utilisée pour distribuer l'air entre les sorties A et B. L' entrée marquée P distribue l'air vers la sortie A ou B. Dans la position par défaut, lorsque la vanne n'est pas actionnée (bobine de commande désactivée), l'air circule à travers l'entrée P vers la sortie A, lorsque la vanne est commutée, l'entrée A est désactivée et l'air circule à travers la sortie B. Les deux autres sorties marquées R et S sont des purges, qui sont utilisées pour soulager la pression d'air ou pour réguler la pression d'air après le raccordement du papillon des gaz. En pratique, il est alors possible, par exemple, de régler le débit d'alimentation du piston pneumatique dans le distributeur de liquide au moyen de la soupape de purge et de la soupape d'étranglement. La commande de la vanne fonctionne avec une tension continue de 12 V et une consommation d'environ 1,5 million d'euros. 0,4A. L'entrée de l'alimentation de la valve est réalisée par des fils à extrémités libres d'une section de 0,35 mm et d'une longueur de 20 cm. Toutes les entrées et sorties ont une extrémité filetée femelle G 1/8".

Le distributeur d'air monostable 5/2 à commande pneumatique est utilisé pour commander des cylindres et des valves pneumatiques dans des distributeurs de liquide, des fraiseuses cnc, des machines-outils, des lignes et des systèmes de production et de distribution utilisant la pression d'air d'un compresseur ou d'un système de distribution d'air. Une vanne pneumatique à cinq positions et deux positions a une entrée pour l'alimentation en air afin de contrôler (commuter) la sortie et une entrée (P) pour la distribution de l'air entre les sorties A et B. L' entrée marquée P distribue l'air vers la sortie A ou B, dans la position par défaut, lorsque la vanne n'est pas actionnée (l'entrée de commande est dépressurisée), l'air circule à travers l'entrée P vers la sortie A, lorsque la vanne est commutée (l'entrée de commande est connectée à l'entrée d'air), l'entrée A est fermée et l'air circule à travers la sortie B. Les deux autres sorties, marquées R et S, sont des purges qui sont utilisées pour soulager la pression d'air ou pour réguler la pression d'air après le raccordement du papillon des gaz. En pratique, il est alors possible, par exemple, de régler le débit d'alimentation du piston pneumatique dans le distributeur de liquide par l'intermédiaire de la soupape de purge et d'étranglement. Le contrôle de la valve fonctionne avec une gamme de pression d'air de 0,15 - 0,8Mpa, toutes les entrées et sorties ont une extrémité filetée femelle G 1/8".

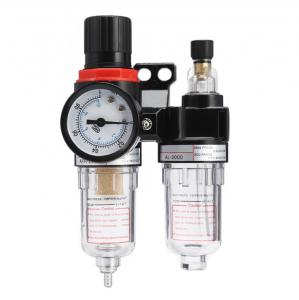

Gestion de l'air avec lubrification et filtre pour le contrôle de la pression de l'air adapté à tous les types d'équipements connectés au système de distribution d'air sans autorégulation. La gestion de l'air se compose d'un régulateur de pression d'air avec manomètre et réglage continu 0,15 - 0,93Mpa et d'un filtre, qui est relié à un lubrificateur d'huile avec un récipient pour 15ml d'huile de lubrification. Pour l'entrée et la sortie d'air, un raccord fileté G 1/4" est utilisé, le conteneur du filtre et le lubrificateur sont en polycarbonate. Pour l'entrée de la pression d'air, on utilise un raccord fileté femelle G 1/4", l'air sous pression entre dans le filtre avec un récipient en polycarbonate, d'où il passe, séché et nettoyé, à travers un régulateur de pression avec verrouillage et un manomètre, qui peut être utilisé pour régler facilement la pression requise dans la gamme de0,15 - 0,93Mpa (1,5 - 9,3bar) l'air passe finalement par un réservoir lubrifié, d'où il sort du système par un raccord fileté femelle G 1/4".

Stylo distributeur à commande manuelle conçu pour la distribution et l'application de liquides de faible à moyenne viscosité, dont les représentants typiques sont les adhésifs à base de cyanoacrylate. Une gâchette actionnée par un pointeur permet d'ouvrir la valve à membrane ; si vous retirez votre doigt de la gâchette, celle-ci revient automatiquement en position fermée et la membrane de la valve se referme. Le distributeur manuel est conçu pour être utilisé sans distributeur contrôlé et est conçu pour une pression constante du fluide à distribuer.

Valve de distribution professionnelle à commande manuelle pour les liquides de faible à moyenne viscosité tels que les solvants, les huiles, les graisses et les adhésifs à base de cyanoacrylate, idéale pour l'application manuelle de points de distribution, de lignes ou pour le remplissage de liquides. Particulièrement adapté à la distribution de gros volumes. Lorsque l'on appuie sur la gâchette, le piston-soupape est libéré et le liquide passe à travers. Lorsque la gâchette est relâchée, la valve se referme. Le débit peut être contrôlé par la force du piston. La gâchette est naturellement confortable à actionner avec quatre doigts, ce qui rend la distribution très facile. La valve de distribution est entièrement démontable, ce qui élimine le problème du nettoyage. Un autocuiseur peut être connecté à l'entrée de la valve pour faciliter la distribution de plus grands volumes. Toute aiguille de distribution avec un connecteur conique de notre gamme peut être connectée à la sortie de la valve de distribution. Le stylo distributeur est fabriqué en aluminium anodisé, pèse seulement 120 grammes et est ergonomique, ce qui le rend confortable à tenir.

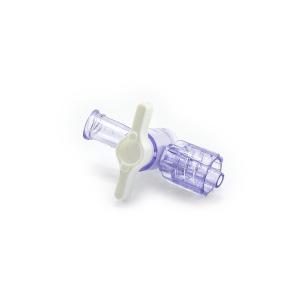

Valve Luer Lock mâle-femelle en plastique transparent pour faciliter la fermeture ou le contrôle du débit des tuyaux. Grâce aux raccords Luer-Lock, la valve peut être très facilement adaptée à tout accessoire de distribution doté d'un embout Luer, en laissant à l'extrémité de la valve le même embout Luer (mâle ou femelle) que celui auquel la valve est connectée. La valve peut être fixée aux cartouches, par exemple pour empêcher les cartouches de couler, pour remplir les cartouches, devant les aiguilles de distribution, etc. Connexion Type de vanne : vanne à bille Longueur : 36,4mm
