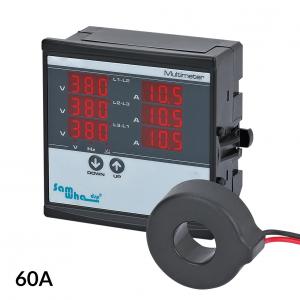

VA-mètre de panneau triphasé 1-60A/1-500V AC pour mesurer le courant, la tension et vérifier les connexions de phase dans les équipements triphasés, les machines ou les systèmes de distribution de courant alternatif. VA-mètre de panneau pour mesurer la distribution de puissance triphasée 1-500V AC avec mesure du courant dans la gamme de 1-60A sur chaque phase simple. Le multimètre est conçu pour être intégré dans un panneau ou une machine, il est équipé d'un bornier pour la connexion des bobines de courant qui mesurent chaque phase (3 bobines incluses) les bobines sont scellées et le fil doit être tiré à travers elles, le diamètre intérieur de la bobine est de 12mm. Le panneau comporte deux rangées d'affichages LED rouges, la première rangée indique la tension/fréquence ou la connexion de la séquence de phase correcte (les fonctions peuvent être commutées par des boutons), la deuxième rangée est utilisée pour afficher le courant consommé. Le multimètre est conçu pour être monté sur un panneau. HxLxP) L'appareil doit être alimenté par une tension alternative de 140-270V. La bobine de courant est connectée à un fil double d'environ 60 cm de long, qui peut être ajusté avec un fil plus long si nécessaire. Contenu de l'emballage : ampèremètre triphasé, 3 bobines de mesure.

VA-mètre de panneau triphasé 1-100A/1-500V AC pour mesurer le courant, la tension et vérifier les connexions de phase dans les équipements triphasés, les machines ou les systèmes de distribution de courant alternatif. VA-mètre de panneau pour la mesure de la distribution de puissance triphasée de 1-500V AC avec mesure du courant dans la gamme de 1-100A sur chaque phase simple. Le multimètre est conçu pour être intégré dans un panneau ou une machine, il est équipé d'un bornier pour connecter les bobines de courant qui mesurent chaque phase (3 bobines incluses) ; les bobines sont scellées et le fil doit être tiré à travers elles, le diamètre intérieur de la bobine est de 16,7 mm. Le panneau comporte deux rangées d'affichages LED rouges, la première rangée indique la tension/fréquence ou la connexion de la séquence de phase correcte (les fonctions peuvent être commutées par des boutons), la deuxième rangée est utilisée pour afficher le courant consommé. Le multimètre est conçu pour être monté sur un panneau. HxWxD) L'appareil doit être alimenté par une tension alternative de 140-270V. La bobine de courant est connectée à un fil double d'environ 60 cm de long, qui peut être ajusté avec un fil plus long si nécessaire. Contenu de l'emballage : ampèremètre triphasé, 3 bobines de mesure.

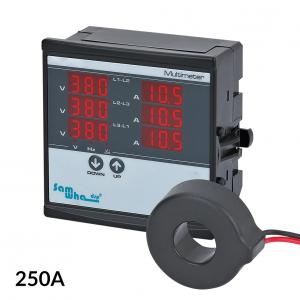

VA-mètre de panneau triphasé 2-250A/1-500V AC pour mesurer le courant, la tension et vérifier les connexions de phase dans les équipements triphasés, les machines ou les systèmes de distribution de courant alternatif. VA-mètre de panneau pour mesurer la distribution de l'énergie triphasée 1-500V AC avec une mesure du courant dans la gamme de 2-250A sur chaque phase. Le multimètre est conçu pour être intégré dans un panneau ou une machine, il est équipé d'un bornier pour la connexion de bobines de courant qui mesurent chaque phase (3 bobines incluses) ; les bobines sont scellées et le fil doit être tiré à travers elles, le diamètre intérieur de la bobine est de 30 mm. Le panneau comporte deux rangées d'affichages LED rouges, la première rangée indique la tension/fréquence ou la connexion de la séquence de phase correcte (les fonctions peuvent être commutées par des boutons), la deuxième rangée est utilisée pour afficher le courant consommé. Le multimètre est conçu pour être monté sur un panneau. HxLxP) L'appareil doit être alimenté par une tension alternative de 140-270V. La bobine de courant est connectée à un fil double d'environ 60 cm de long, qui peut être ajusté avec un fil plus long si nécessaire. Contenu de l'emballage : ampèremètre triphasé, 3 bobines de mesure.

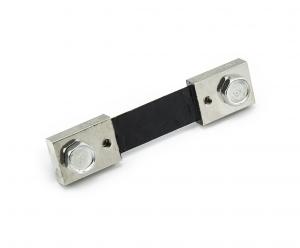

Le shunt de courant type FL-2 pour la mesure des courants continus jusqu'à 100A est un accessoire pour les multimètres de tableau, pour la mesure de courants plus élevés. La chute de tension à 100A est égale à 75mV. Leshunt est une résistance de faible ohm connectée en série à la charge (appareil). Il est utilisé pour mesurer ou détecter le courant qui traverse la charge. Lorsqu'un courant passe à travers la charge (et donc à travers le shunt), il se produit une chute de tension à travers le shunt qui est proportionnelle au courant qui passe.

Compteur V/A multifonctionnel pour rail DIN avec mesure de la tension AC 80-300V, du courant 0-100A, de la fréquence 45-65Hz, de la consommation d'énergie et du facteur de puissance. Le module est conçu pour être monté sur rail DIN dans les armoires électriques des habitations, des ateliers, des usines ou des laboratoires. Le module connecté affiche toutes les informations importantes relatives à l'alimentation électrique sur un écran clair : tension, courant, consommation actuelle et totale, fréquence et facteur de puissance. Une bobine de mesure est connectée au module, qui mesure le courant jusqu'à 100 A par induction (sans contact). La bobine ne peut pas être ouverte et il est donc nécessaire de faire passer le câble à travers la bobine. Sur la face avant du module se trouvent trois écrans individuels rétro-éclairés d'une taille totale de 36x32mm, les écrans affichent les valeurs actuelles du courant, de la tension et de la consommation électrique (A,V,W), après une brève pression sur le bouton situé en dessous de l'écran, les valeurs affichées passent à la consommation électrique totale mesurée, à la fréquence de la tension secteur et à l'effet. (Kwh, HZ et cos φ). Le module mémorise la consommation totale même après la coupure de l'alimentation, une pression prolongée sur le bouton situé sous l'écran réinitialise la consommation totale. Le module est alimenté directement par le réseau 230V, la tension d'entrée est réalisée par une borne à vis commune. Contenu de l'emballage : compteur

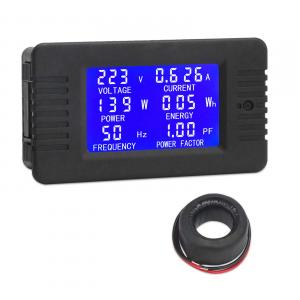

Panneau de mesure multifonction avec tension 80-260V AC, mesure du courant 0-100A avec transformateur de courant toroïdal, fréquence 45-65Hz, consommation électrique et facteur de puissance. Le module peut être installé dans des panneaux ou des boîtes de construction dans les ateliers domestiques, les laboratoires scolaires et les centres de service. Le module connecté affiche toutes les informations importantes relatives à l'alimentation électrique sur un écran clair : tension, courant, consommation actuelle et totale, fréquence et facteur de puissance. Un transformateur de courant de mesure est également fourni avec le module. Il permet de mesurer des courants jusqu'à 100 A ! La bobine mesure le courant par induction (sans contact). Il suffit de la connecter au module de mesure et de la relier au circuit que l'on veut mesurer. La bobine toroïdale est scellée et ne peut pas être connectée à un appareil ou à une alimentation déjà installés. elle n'est pas connectée au circuit. La bobine doit être enfilée dans le conducteur du circuit à mesurer. Sur notre site web, vous trouverez également une version du module permettant de le brancher sans démonter le circuit. Sur la face avant du module se trouve un grand écran rétro-éclairé de dimensions 50x30mm, l'écran peut afficher toutes les valeurs mesurées en même temps : tension, courant, consommation de courant W, consommation totale W, fréquence et PF (Power Factor). À côté de l'écran, il n'y a qu'un seul bouton multifonction : une pression courte permet d'allumer/éteindre le rétroéclairage (l'état du rétroéclairage est mémorisé même lorsqu'il est déconnecté de l'alimentation), une pression de 3 secondes permet de régler la puissance en watts ; en cas de dépassement, le rétroéclairage et la valeur de la puissance clignotent, une pression de 5 secondes suivie d'une courte confirmation permet de remettre à zéro le compteur de la consommation totale d'énergie. Au dos du module se trouve un bornier pour l'alimentation du module et l'entrée de la bobine de mesure. Le module est alimenté directement par le secteur. Lorsqu'il est déconnecté du réseau, le module garde en mémoire les réglages et la consommation totale d'énergie. Le schéma de câblage du module se trouve dans la galerie de produits. Contenu de l'emballage.

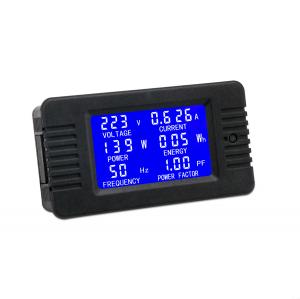

Wattmètre multifonction pour panneau avec tension AC 80-260V, courant 0-10A, fréquence 45-65Hz, consommation électrique et facteur de puissance. Le module peut être installé dans des panneaux ou des boîtes de construction dans les ateliers domestiques, les laboratoires scolaires et les centres de service. Le module connecté affiche clairement toutes les informations importantes relatives à l'alimentation électrique : tension, courant, consommation actuelle et totale, fréquence et facteur de puissance. Sur la face avant du module se trouve un grand écran rétroéclairé de 50 x 30 mm, qui peut afficher toutes les valeurs mesurées en même temps : tension, courant, consommation de courant W, consommation totale W, fréquence et FP (facteur de puissance). À côté de l'écran, il n'y a qu'un seul bouton multifonction : une brève pression permet d'allumer ou d'éteindre le rétroéclairage (l'état du rétroéclairage est mémorisé même lorsqu'il est déconnecté de l'alimentation), une pression de 3 secondes permet de régler la puissance en watts ; en cas de dépassement, le rétroéclairage et la valeur de la puissance clignotent, une pression de 5 secondes suivie d'une brève confirmation permet de remettre à zéro le compteur de la consommation totale d'énergie. Au dos du module se trouve un bornier pour l'entrée et la sortie, l'entrée est utilisée pour connecter la tension secteur 80-260V AC et l'entrée est utilisée pour connecter l'appareil, l'el. l'entrée est utilisée pour connecter l'appareil, l'équipement ou la distribution d'énergie. Le module est alimenté directement par le réseau. Lorsqu'il est déconnecté du secteur, le module garde en mémoire les réglages et la consommation totale d'énergie.

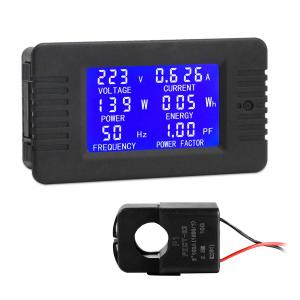

Compteur de panneau multifonctionnel avec tension 80-260V AC, mesure du courant 0-100A par transformateur de courant ouvrable, fréquence 45-65Hz, consommation d'énergie et facteur de puissance. Le module peut être installé dans des panneaux ou des boîtes de construction dans les ateliers domestiques, les laboratoires scolaires et les centres de service. Le module connecté affiche toutes les informations importantes relatives à l'alimentation électrique sur un écran clair : tension, courant, consommation actuelle et totale, fréquence et facteur de puissance. Un transformateur d'ouverture de courant est fourni avec le module et prend en charge les mesures de courant jusqu'à 100A ! La bobine mesure le courant par induction (sans contact). Il suffit de la connecter au module de mesure et de la "cliquer" sur le circuit à mesurer. La bobine peut être ouverte et cliquée sur un appareil ou un dispositif électrique déjà installé. la bobine peut être ouverte et cliquée sur un appareil ou un dispositif électrique déjà installé. Sur la face avant du module se trouve un grand écran rétroéclairé de 50 x 30 mm, qui peut afficher toutes les valeurs mesurées en même temps : tension, courant, consommation de courant en W, consommation totale en W, fréquence et FP (facteur de puissance). À côté de l'écran, il n'y a qu'un seul bouton multifonction : une pression courte permet d'allumer/éteindre le rétroéclairage (l'état du rétroéclairage est mémorisé même lorsqu'il est déconnecté de l'alimentation), une pression de 3 secondes permet de régler la puissance en watts ; en cas de dépassement, le rétroéclairage et la valeur de la puissance clignotent, une pression de 5 secondes suivie d'une courte confirmation permet de remettre à zéro le compteur de la consommation totale d'énergie. Au dos du module se trouve un bornier pour l'alimentation du module et l'entrée de la bobine de mesure. Le module est alimenté directement par le secteur. Lorsqu'il est déconnecté du réseau, le module garde en mémoire les réglages et la consommation totale d'énergie. Le schéma de câblage du module se trouve dans la galerie de produits. Contenu de l'emballage.

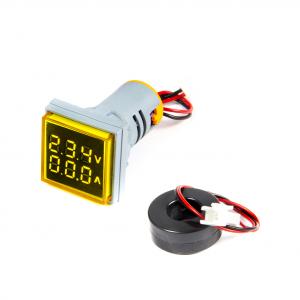

Compteur numérique de tension et de courant alternatif (Voltmètre 60-500V AC + Ampèremètre 0-100A AC) pour l'installation dans un panneau ou un réseau ou un équipement de laboratoire. Le compteur VA avec panneau frontal carré de dimensions 28x28mm affiche la tension mesurée 60-500V AC et le courant 0-100A AC sur un écran LED à deux lignes en jaune avec une hauteur de caractère de 7 mm. Le compteur ne nécessite pas d'alimentation séparée, il est alimenté directement par les bornes de mesure de la tension. La borne à vis située à l'arrière du compteur VA est utilisée pour connecter les fils de la tension mesurée. Pour mesurer le courant, un transformateur de courant avec un trou interne de 15 mm est connecté au compteur de panneau, un fil de phase isolé est enfilé à travers le trou du transformateur pour mesurer le flux de courant alternatif. Le transformateur est relié à un fil de 30 cm de long avec un connecteur au milieu. Pour fixer le voltmètre au tableau de bord, il y a un écrou en plastique d'un diamètre de 28 mm, qui bloque l'ensemble du compteur de l'intérieur du tableau de bord, le trou pour le montage du voltmètre est de 22 mm.

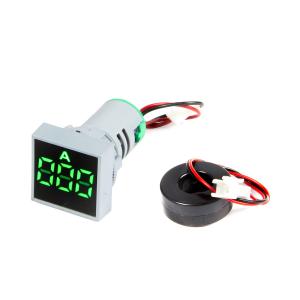

Ampèremètre numérique 0-100A pour la mesure du courant alternatif, conçu pour le montage sur panneau ou l'installation dans un réseau ou un équipement de laboratoire. L'ampèremètre avec une face avant carrée de 28x28mm affiche le courant mesuré dans la gamme 0-100A sur un écran LED vert à une ligne avec une hauteur de caractère de 12mm. L'ampèremètre est alimenté par une tension secteur de 230V, une borne à vis à l'arrière de l'ampèremètre est utilisée pour connecter l'alimentation. Pour mesurer le courant, un transformateur de courant avec un trou interne de 15 mm est connecté au panneau de mesure, un fil de phase isolé est enfilé à travers le trou du transformateur pour mesurer le flux de courant alternatif. Le transformateur est relié à un fil de 30 cm de long avec un connecteur au milieu. Pour fixer le voltmètre au tableau, il y a un écrou en plastique d'un diamètre de 28 mm, qui bloque l'ensemble du compteur de l'intérieur du tableau de bord, le trou pour le montage du voltmètre est de 22 mm.

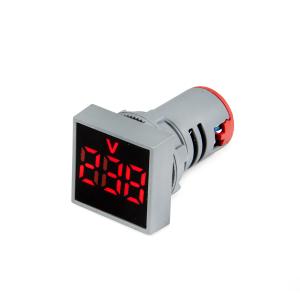

Voltmètre numérique 24-500V AC pour montage sur panneau ou instruments de réseau ou de laboratoire. Le voltmètre, avec une face avant carrée de 28x28mm, affiche la tension connectée dans la gamme 24-500V AC (tension alternative) sur un écran LED rouge à une ligne avec une hauteur de caractère de 12mm. Le voltmètre est alimenté directement par la tension mesurée. Pour fixer le voltmètre au panneau, il y a un écrou en plastique d'un diamètre de 28 mm, qui bloque l'ensemble du compteur de l'intérieur du panneau, le trou pour le montage du voltmètre est de 22 mm.

Testeur de panneau multifonction (multimètre) pour mesurer la tension de 1 à 100 V, le courant de 0 à 15 A et d'autres quantités telles que la puissance (W), la capacité de la batterie (mAh) et le total de l'électricité fournie (Wh). Il est également possible de mesurer la température. Un écran LCD d'une résolution de 128x64px est utilisé pour afficher les quantités. Le testeur a besoin d'une alimentation externe de 5V DC, qui peut être réalisée soit par un câble mico USB, soit par un connecteur pour la connexion d'une alimentation externe. Pour mesurer les quantités, 2 bornes V+/V- in et V+/V- out sont utilisées. La livraison comprend 2 paires de câbles terminés par des bornes en forme de crocodile et une paire avec un connecteur pour l'alimentation externe. Le câble micro USB n'est pas inclus. Le testeur de panneau est de taille minimaliste, conçu pour être intégré dans un panneau ou un châssis d'alimentation où il peut servir d'unité d'affichage pour les quantités de sortie. Les dimensions du trou intégré sont de 44,85 - 25,6 - 21,3 mm (l, h, p). Il s'agit de la taille de la base du testeur (le cadre autour de l'écran est plus grand).

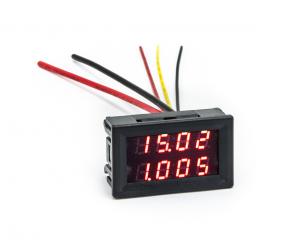

Multimètre de panneau mesurant la tension continue de 0V à 200V et le courant jusqu'à 10A. Le multimètre est au format panneau et est donc principalement conçu pour être installé dans les alimentations de bricolage, les panneaux de mesure, les panneaux de contrôle et partout où il est nécessaire de vérifier la tension et l'intensité du courant continu. Le multimètre a une taille de panneau standard - 45x27mm et une profondeur totale de 22mm. Grâce à sa petite taille compacte, ce multimètre peut être intégré dans les plus petits blocs d'alimentation. L'écran est un écran à deux lignes de quatre chiffres et est composé de segments LED rouges, ce qui le rend très facile à lire. Ce multimètre est déjà équipé d'un shunt, il n'est donc pas nécessaire d'en utiliser un externe. Deux trimmers situés à l'arrière permettent d'étalonner chacune des grandeurs mesurées. Le multimètre est alimenté par une alimentation externe 4-12V DC (non incluse). Le voltmètre mesure avec deux décimales - 00,01V (10mV) lors de la mesure jusqu'à 99,99V, à partir de 100V le point décimal se déplace et la résolution est de 0,1V. L'ampèremètre mesure avec trois décimales 0,001A (1mA) Le multimètre est fourni avec le câblage nécessaire (y compris les connecteurs).

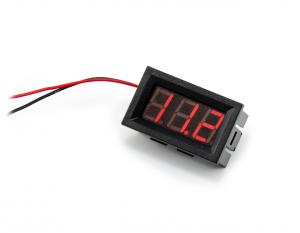

Voltmètre de panneau mesurant la tension continue de 2,5V à 30V. Le voltmètre est au format panneau et est donc principalement conçu pour être installé dans les blocs d'alimentation de bricolage, les panneaux de mesure, les panneaux de contrôle et partout où il est nécessaire de vérifier la valeur de la tension continue. Le voltmètre a une taille de panneau standard - 45x27mm et une profondeur totale de 22mm. L'affichage est à trois chiffres et se compose de segments LED rouges. Le voltmètre mesure à une décimale - 0,1V. Fourni avec des fils de connexion (connecteur).

Multimètre de panneau PZEM-051 mesurant la tension DC, le courant, la puissance et la consommation avec un grand écran rétro-éclairé bleu 6.5V - 100V DC, 100A, 10kW. Le multimètre est conçu pour être monté sur panneau dans un trou de 84,6 x 49,6 mm. Le compteur PZEM-051 comprend également un shunt de 100A qui se connecte en série avec la charge et l'alimentation. Un bouton situé sur le panneau avant permet d'éteindre le rétroéclairage bleu et de réinitialiser les relevés.
