Préchauffeurs

Préchauffeur d'air chaud conçu pour le préchauffage des circuits imprimés, en particulier la zone ayant un diamètre circulaire de 50 mm. Contrairement aux autres systèmes de préchauffage, le Type 853B n'utilise pas de rayonnement infrarouge pour chauffer le PCB, mais de l'air chaud. Les serpentins de chauffage qui se chargent de réchauffer l'air fournissent une puissance de sortie allant jusqu'à 540W. L'air chaud à des températures allant jusqu'à 350°C est donc disponible presque immédiatement après la mise en marche. Il n'est pas nécessaire d'attendre que la surface du rayonnement se réchauffe, comme c'est le cas avec les systèmes de préchauffage IR. La station peut être arrêtée tout aussi rapidement - le refroidissement se produit de manière disproportionnée plus rapidement qu'avec un radiateur IR, qui a une énorme inertie thermique. Le diamètre de la buse d'air chaud est de 40 mm. Plage de température : 100 ~ 350°C. Débit d'air : 0,18 m3/min L'utilisation du préchauffage et du chauffage de la plaque à une température beaucoup plus élevée que la température ambiante permet d'accélérer considérablement le travail de moulage et de remontage de tous les types de composants. La contrainte thermique sur les composants que vous assemblez est minimisée car l'ensemble de l'opération prend moins de temps et il n'est pas nécessaire de régler la température de l'air chaud ou la puissance de la soudure infrarouge à un niveau aussi élevé. Lorsque vous avez fini de souder, vous pouvez utiliser le ventilateur de la station pour refroidir le circuit imprimé en mettant l'interrupteur du chauffage en position d'arrêt pour déconnecter la bobine de chauffage. L'air soufflé ne sera qu'à température ambiante.

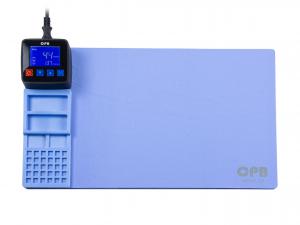

Coussinet de service CP-320 pour le chauffage par contact des modules et des couvercles collés des téléphones mobiles, des tablettes et le test / diagnostic des cartes de circuits imprimés et des pièces électriques avec un réglage précis de la température et du temps de chauffage. Le coussin chauffant à trois couches est doté d'un revêtement lisse en silicone sur le dessus et le dessous pour éviter d'endommager les écrans LCD et les couvertures des téléphones mobiles et des tablettes, tout en agissant comme une couche antidérapante sur le plan de travail. À l'intérieur du coussin se trouve une mousse spéciale résistante à la chaleur, avec un élément chauffant réparti dans tout le coussin, qui chauffe toute la surface libre du coussin. Un module de contrôle et de commande de la température affiche la température actuelle et le temps de chauffage restant, tandis que le rétroéclairage bleu et l'écran contrasté assurent une bonne lisibilité en lumière directe et dans des conditions de faible luminosité. Cinq boutons de commande permettent d'allumer et d'éteindre l'appareil, de régler la température de chauffage de 10 à 110 °C et de régler la durée de chauffage de 0 à 900 minutes. Il y a également un organisateur pratique sur le pad pour ranger les vis et les petites pièces des téléphones portables et des tablettes. Le chauffage peut également être utilisé pour les tests de stabilité de la température ou les diagnostics de diverses pièces, cartes et composants électriques. Les dimensions de la zone chauffée sont de 310x220mm, ce qui est suffisant pour chauffer toutes les tailles courantes de tablettes et de téléphones. Le fonctionnement du coussin est très simple, les boutons sont utilisés pour régler le temps de chauffage et la température souhaitée, une fois démarré le coussin commence à chauffer à la température réglée et en même temps le compte à rebours commence, après le compte à rebours le coussin est complètement éteint. La vitesse à laquelle le tampon se réchauffe dépend de la température souhaitée (réglée), de la taille de la zone à chauffer (écran ou autre objet) et de la température ambiante. Si le tampon est utilisé à des températures inférieures, il peut ne pas être en mesure d'atteindre les températures déclarées. Contenu de l'emballage : tampon CP-320, cordon d'alimentation de 1 m.

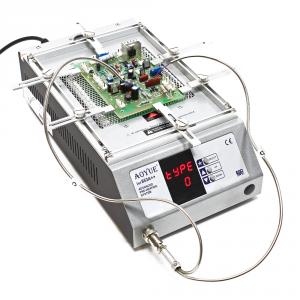

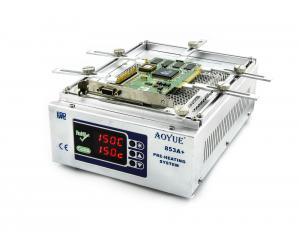

L'Aoyue 853A+ est un système de préchauffage/sous-chauffage infrarouge entièrement métallique, commandé par microprocesseur et doté d'un support universel pour carte de circuit imprimé (PCB). Un élément chauffant IR en quartz à montée en température rapide est utilisé pour chauffer le PCB, dont la température peut être contrôlée numériquement entre 80 et 380°C. l'Aoyue 853A+ est un préchauffeur qui convient au retraitement des circuits imprimés simple et double face, au retraitement des puces BGA et micro BGA, QFP, PLCC, SOJ, SOP, petits CMS et autres composants et peut être utilisé pour la soudure avec ou sans plomb.pour le montage des PCB (circuits imprimés), la station est équipée d'un support de PCB de précision qui peut accueillir commodément des PCB de toutes formes. Le système sophistiqué de bras rotatifs et extensibles à fixation rapide peut également accueillir sans problème des circuits imprimés circulaires ou ovales. Si nécessaire, le support peut être étendu avec des supports de PCB supplémentaires.

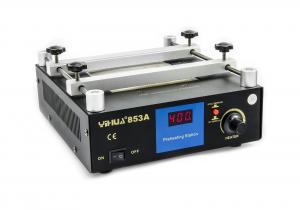

Le Yihua 853A est un préchauffeur à affichage numérique de la température avec une plage de température réglable de 50 à 400°C pour préchauffer les cartes de circuits imprimés à la température spécifiée pour faciliter le soudage et le retravail des puces BGA, QFP, PLCC, SOJ, SOP, petits composants CMS. Grâce au préchauffage, les circuits imprimés et les composants sont chauffés à la température souhaitée qui n'endommagera pas les composants et en même temps à une température proche du point de fusion de l'étain, ce qui accélère considérablement le processus de réparation. Ensuite, il suffit de chauffer légèrement la puce/le composant à remplacer à l'aide d'une station à air chaud ou d'un fer à souder à infrarouge et de la retirer.

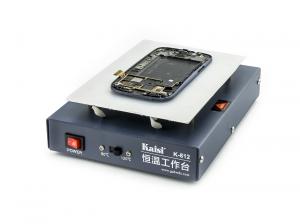

Préchauffeur compact Kaisi K-812 pour le chauffage par contact direct des écrans tactiles des téléphones mobiles (Samsung, HTC, LG, iPhone, Nokia, Microsoft, Huawei,..) et des tablettes de petite diagonale en vue de leur démontage et remplacement. Grâce à la chaleur, l'adhésif qui lie les lamelles de protection au panneau LCD se détache et le retrait des lamelles fissurées sans endommager le panneau LCD lui-même est beaucoup plus facile et le processus a un taux de réussite beaucoup plus élevé. Par rapport à un pistolet thermique classique, qui est l'outil le plus courant pour chauffer un écran, l'utilisation d'un pistolet thermique pour les écrans LCD est beaucoup plus douce car il n'y a pas de dépassement de température dû à une application inégale de la chaleur. La chaleur est répartie uniformément et chaque partie de l'écran est à la température sélectionnée. Le préchauffage peut également être utilisé pour chauffer les circuits imprimés (PCB) afin de faciliter le retraitement des puces BGA à l'aide de stations à air chaud. La température du Kaisi K-812 peut être choisie parmi deux valeurs fixes de 80°C ou 120°C. Le plus bas pour le chauffage des modules LCD et le plus haut pour le préchauffage des PCB. Le préchauffeur LCD est livré avec un tampon en silicone qui se place sur la plaque chauffante et sert de protection contre les rayures du téléphone ou de la tablette, tout en compensant certaines inégalités entre le cadre et le verre de la couverture du téléphone. La taille de la plaque chauffante est de 13x18cm et peut être utilisée pour les appareils avec des écrans jusqu'à 6 pouces. L'ensemble de la station de chauffage est en métal.

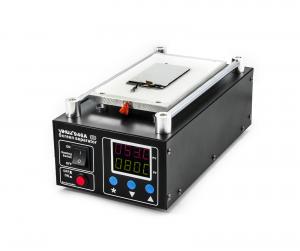

Séparateur LCD sous-chauffant avec pompe à vide Yihua 946A II pour le chauffage par contact direct des écrans de téléphones portables (Samsung, HTC, LG, Apple iPhone, Nokia, Microsoft, Huawei,..) et des tablettes de petite diagonale (jusqu'à 7") afin de séparer le verre protecteur (digitizer) du panneau LCD sans l'endommager. En chauffant l'ensemble de la surface, l'adhésif UV qui lie les lamelles de protection à l'écran LCD se détache et le retrait des lamelles de protection fissurées sans endommager l'écran LCD lui-même est beaucoup plus facile et le taux de réussite de l'opération est bien plus élevé. Par rapport à un pistolet thermique classique, qui est l'outil le plus utilisé pour chauffer l'écran, l'utilisation d'un pistolet thermique pour les écrans LCD est beaucoup plus douce, car il n'y a pas de dépassement de température dû à une application inégale de la chaleur. La chaleur est répartie uniformément, donnant à chaque partie de l'écran une température sélectionnée qui ne détruira pas l'écran LCD lui-même. Leséparateur de panneaux LCD Yihua 946A, contrairement à d'autres appareils de chauffage, possède des trous dans la plaque par lesquels une puissante pompe à vide extrait l'air, maintenant ainsi le verre fermement fixé à la plaque par le vide. Vous avez ainsi les mains libres pour utiliser le fil de coupe afin de séparer facilement l'écran LCD du verre protecteur (écran tactile). La pression que la pompe est capable d'exercer est de 0,12MPa. La pompe comprend également une plaque de silicone percée de trous pour permettre à l'air de passer à travers la pompe. Cela permet à la pompe d'être plus efficace, car elle scelle mieux les irrégularités. Le préchauffage peut également être utilisé pour chauffer les cartes de circuits imprimés (PCB) afin de faciliter le retraitement des puces BGA à l'aide de stations à air chaud. La température peut être sélectionnée dans une fourchette de 50 à 200°C. Le chauffage est assuré par deux éléments chauffants d'une puissance de 150 W. La taille de la plaque chauffante en aluminium est de 200x110 mm et peut être utilisée pour des appareils avec des écrans jusqu'à 7 pouces. L'ensemble de la station chauffante est en métal. Le préchauffeur Yihua 946A est contrôlé par une commande PID avancée avec une large capacité d'étalonnage. En plus du coussin en silicone, une paire de poignées avec fil de coupe est également incluse. Nous recommandons l'achat d'un fil de coupe supplémentaire pour le chauffage.

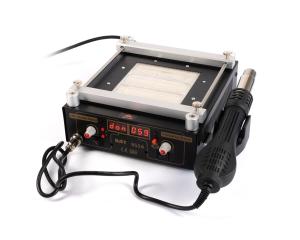

L'appareil est utilisé pour préchauffer le circuit imprimé. Cela facilite le travail avec une station HotAir classique - il n'est pas nécessaire de chauffer les composants à une température aussi élevée lors du soudage, comme c'est le cas lorsqu'on utilise uniquement l'air chaud. Il est donc plus doux pour les pièces et accélère le brasage ; le chauffage à l'air chaud plus court réduit le risque que les pièces "explosent". Pour le brasage, il ne peut être utilisé qu'en combinaison avec une station de brasage à air chaud. La taille et la conception de ce préchauffeur en font une plate-forme d'assemblage polyvalente pour le retraitement de composants soudés en surface ; bien sûr, uniquement en association avec un système de soudage par préchauffage à air chaud ou par préchauffage à infrarouge. Ce modèle est équipé d'un pistolet à air chaud de 90W avec un contrôle de la température de 200-480°C. La surface chauffante est de 120x1200mm (dimension de l'unité de chauffage) La dimension maximale pour le montage de la plaque dans le support (le support est réglable) est de 165x210mm

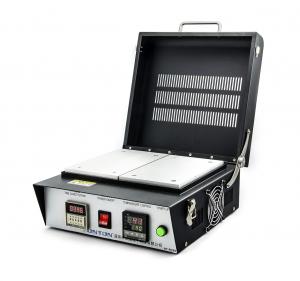

Station pour le chauffage par contact direct des composants en les plaçant sur une plaque chauffée. La surface chauffante est de 200x200 mm et, contrairement à la station HT-R260, elle ne comporte pas de partie non chauffée permettant de refroidir les composants soudés en les faisant glisser sur la partie froide. La plaque d'aluminium est chauffée par deux éléments chauffants d'une puissance totale de 800 W, de manière uniforme sur toute la surface jusqu'à la température sélectionnée.

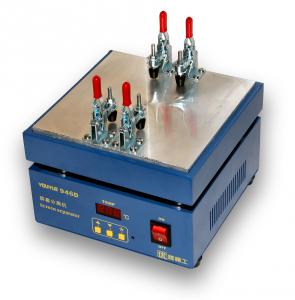

Station de chauffage par contact direct des modules LCD et tactiles collés en vue de leur désassemblage. L'ensemble du module d'affichage et le numériseur collé sont chauffés exactement à la température réglée. Des pinces à levier assurent une pression parfaite du module d'affichage sur la plaque chauffante et un chauffage uniforme. Les pinces à levier ne servent pas seulement à appuyer sur la touche pendant le chauffage, mais aussi pendant le processus de séparation des deux composants collés à l'aide d'un fil de coupe (vous trouverez ce fil spécial en molybdène et les poignées pour le serrer dans notre offre).

Station pour le chauffage par contact direct de petits et grands modules LCD et écrans tactiles de téléphones mobiles (Samsung, HTC, LG, Iphone et autres...) et tablettes de grande diagonale (Samsung, Ipad, Acer.... et autres) afin de les démonter. L'ensemble du module d'affichage et le numériseur collé sont chauffés exactement à la température définie. Les pinces à levier assurent une pression parfaite du module d'affichage sur la plaque chauffante et son chauffage uniforme.

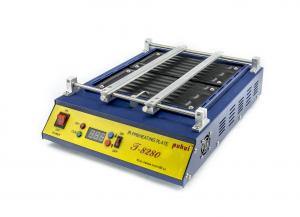

Préchauffage iR à commande numérique avec une grande surface de chauffe - 280 x 270 mm et un capteur de température situé au-dessus de la surface de chauffe pour une détection plus précise de la température réelle. La température actuelle est affichée sur un écran LED segmenté. Sur le même écran, vous verrez la température sélectionnée en mode réglage.

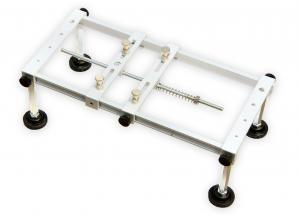

Support de circuit imprimé polyvalent pour les plaques de base des petits appareils, notamment les appareils électroniques portables. Il permet de fixer facilement des circuits imprimés d'une largeur maximale de 195 mm. L'espacement des supports sur les rails mobiles est réglable entre 25 et 85 mm. La hauteur du banc est réglable en vissant les pieds d'environ 70 à 105 mm au-dessus de la plaque de base. L'établi convient au montage des circuits imprimés lors du travail au microscope, à l'air chaud, au préchauffage, à la soudure infrarouge, au dessoudage, etc.

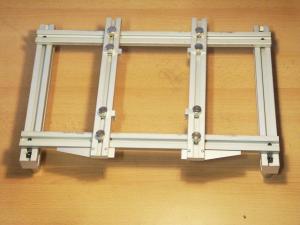

Établi universel pour le montage de la carte de circuit imprimé au-dessus du préchauffeur infrarouge. Le support est constitué de profilés en aluminium et permet une configuration simple et rapide en fonction des dimensions du PCB. La hauteur du plan de travail de la table est réglable par quatre vis et s'adapte ainsi à tous les types de préchauffeurs iR. La taille maximale des circuits imprimés qui peuvent être serrés est de 39 x 29 cm.

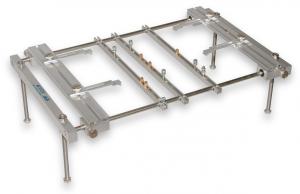

Support pour cartes de circuits imprimés de toute forme jusqu'à une largeur maximale de 305 mm. Le système sophistiqué de bras rotatifs et extensibles à dégagement rapide peut facilement accueillir des circuits imprimés ronds ou ovales. Trois rails rainurés auxiliaires sont conçus pour fixer davantage le circuit imprimé, en particulier sous le point de soudure, et empêcher le circuit de s'affaisser lorsque la zone de soudure est chauffée.

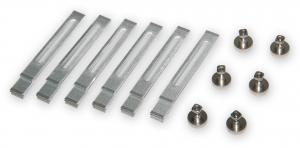

Fixation supplémentaire positionnable sur le tabouret de type 668 pour une fixation sans faille des plaques aux formes compliquées. Vendu à la pièce - adaptez la quantité nécessaire pour les planches avec lesquelles vous travaillez.
