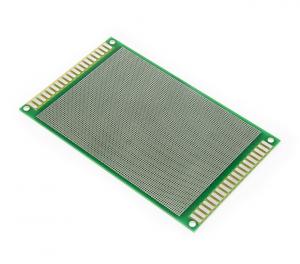

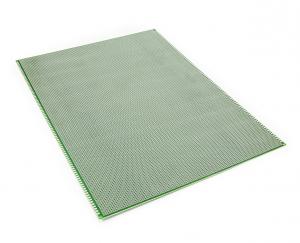

Circuit imprimé de développement universel grand format avec des trous pré-percés (d=1mm) avec un espacement de 2,54mm et un total de 18520 plaques de contact, dont 18328 plaques de contact percées et 192 plaques de contact sans trous. La taille de ce PCB est de 40x30cm, donc plus grande que le format A3. Le PCB est simple face, l'autre face offre une grille imprimée (4x4) pour une organisation facile. Les lignes et les colonnes individuelles sont marquées par des chiffres et des lettres.
Le circuit imprimé universel en cuprextite percé offre une option simple, peu coûteuse et surtout rapide pour la création de circuits imprimés, sans qu'il soit nécessaire de procéder à une conception, une gravure et un perçage complexes. Il suffit de placer les composants sur le circuit imprimé prépercé, de les souder et de créer un chemin d'étain entre eux en reliant les différents points ou les cavaliers. Par rapport aux matrices sans soudure, cette solution offre une plus grande stabilité et fiabilité.
Dimensions du circuit imprimé : 40 x 30 cm
Nombre de points de soudure percés : 18328 (158x116)
Espacement des points : 2,54 mm
Nombre de points solides latéraux : 192
Matériau : cuprextit
Les contacts sont étamés.
Masque : vert
