Le thermomètre infrarouge optique sans contact FLUKE 566-2 avec visée laser du centre de masse a une plage de mesure de -35 à 750°C et une caractéristique optique de 35:1 (DS). Le FLUKE 566-2 est également doté d'une sonde thermocouple de type K amovible pour les mesures de température par contact de -270°C à 1372°C.
La mesure de la température avec cet instrument optoélectronique tire parti du fait que tout corps dont la température est supérieure au zéro absolu (-273°C) émet de l'énergie sous forme de rayonnement électromagnétique. La quantité d'énergie émise par la surface d'un corps augmente avec sa température. Un thermomètre sans contact analyse la partie infrarouge du spectre.
Laplage de mesure de la température est comprise entre -35°C et 750°C. La précision de la mesure est de ±1% et la résolution est de 0,1°C. Un laser rouge intégré de classe 2 (< 1mw, 630 nm - 670 nm) est utilisé pour cibler précisément le point de mesure. Le laser peut être éteint si nécessaire, il est uniquement utilisé pour l'orientation de l'opérateur.
Lacaractéristique optique du compteur (D:S) est de 35:1. Cette valeur répond à l'une des questions les plus courantes : à quelle distance mesurer la température. Le rapport D:S signifie qu'à une distance de D, la zone de détection circulaire de diamètre S est projetée par l'optique du compteur sur toute la surface du capteur. Avec une caractéristique de thermomètre de 35 : 1, la température d'un corps sur une surface circulaire de 50 mm de diamètre peut être mesurée à une distance de 140 cm. À une plus grande distance, nous inclurions déjà la zone autour du corps dans la mesure. Le rapport 35:1 convient donc pour des mesures plus éloignées.
La mesure de la température est lancée en appuyant sur la gâchette, la mesure et l'évaluation prennent environ 0,4 seconde. La réévaluation des valeurs mesurées est alors vraiment rapide comme l'éclair. La lecture s'affiche sur l'écran LCD et y restera jusqu'à la prochaine pression sur la gâchette (fonction HOLD). L'écran est un graphique noir et blanc (non segmenté comme d'habitude) avec une résolution de 98 x 96px, un rétro-éclairage bleu et blanc (désactivable) et très facile à lire. Le rétroéclairage peut être réglé sur deux niveaux.
Le thermomètre peut être contrôlé par trois boutons et un menu contextuel sur l'écran, qui est très clair et simple. Immédiatement après la mesure des valeurs, l'instrument propose dans le menu contextuel un stockage en mémoire (jusqu'à 20 positions), où, en plus de la valeur mesurée, il enregistre également la date et l'heure de la mesure et le réglage du coefficient d'émissivité de la surface. Une autre caractéristique intéressante est le réglage du coefficient d'émissivité, que vous pouvez consulter dans les préférences de l'appareil en fonction du matériau. Des préréglages pour l'aluminium, le laiton, le cuivre, la peinture, le plastique, l'acier, l'eau et les défauts sont stockés en mémoire. Bien entendu, vous pouvez définir votre propre émissivité. Il existe également des fonctions avancées permettant de mesurer la température moyenne sur la durée de la pression du déclencheur, ou de mesurer le minimum et le maximum sur la durée de la pression du déclencheur. Des alarmes peuvent également être définies pour la valeur de température la plus basse et la plus haute.
Le pyromètre dispose également d'un connecteur pour le raccordement de sondes thermocouples de type K. La sonde est incluse dans l'emballage. Avec cette sonde, vous disposez à la fois d'un thermomètre à contact et sans contact dans un seul appareil. La plage de température de la mesure par thermocouple est beaucoup plus large que celle de la mesure sans contact.
-270°C à 1372°C.
Le thermomètre comprend également un filet dans la poignée pour fixer le thermomètre à un trépied (non inclus), de sorte qu'il peut être commodément fixé, par exemple, à un trépied.
L'indicateur de température sans contact peut être utilisé dans de nombreuses situations pratiques courantes : détection de la température des composants directement sur la carte de circuit imprimé pendant que l'appareil est en marche (comme le système est sans contact, cela peut également s'appliquer aux systèmes à haute tension, aux tableaux de distribution, etc.dans de nombreux cas, c'est l'augmentation de la température qui indique un problème technique, une pièce défectueuse, une résistance transitoire excessive, un câblage défectueux. Il est également utile lors de la recherche de fuites de chaleur ou lors du réglage ou de la réparation de la ventilation - vous pouvez mesurer la température des gaz provenant des bouches de ventilation sans avoir à porter une échelle, il suffit de la pointer. Convient également pour mesurer la température des plaques de frein, de l'échappement ou du moteur.
Ce thermomètre peut être délivré avec un certificat d'exactitude accrédité pour la mesure de la TEMPÉRATURE, par exemple pour les usines disposant de systèmes de gestion de la qualité. Lors de la délivrance du certificat, chaque pièce de la jauge passe par un laboratoire d'étalonnage accrédité qui délivre un certificat d'étalonnage. La mesure est effectuée et le certificat d'étalonnage est délivré. Le prix est ici basé sur la quantité et le nombre de points de température à étalonner.
prix de l'étalonnage de la sonde de température : 1000 CZK hors TVA pour trois points de température
Prix pour l'étalonnage du thermomètre IR : 1800kč hors TVA en trois points de température
Prix pour l'étalonnage d'un thermomètre IR : 1000kč hors TVA en un point de température

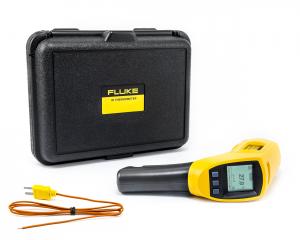

Le thermomètre infrarouge sans contact FLUKE 566-2 est livré dans une mallette en plastique très pratique. L'alimentation est assurée par deux piles crayon AA de 1,5 V et l'état de charge peut être contrôlé sur l'icône d'état de l'écran.
Spécifications :
plage de température IR : -35 à 750°C
Réponse spectrale IR : 8 µm à 14 µm
plage de température du thermocouple K : -270°C à 1372°C
précision : ±1%
résolution : 0,1°C
temps de mesure : <500ms
caractéristique optique (D:S) : 35:1
émissivité : 0.10~1.0
alimentation : 2x piles 1,5V
durée de vie de la batterie en utilisation continue : laser et rétroéclairage allumés - 12 heures ; laser et rétroéclairage éteints - 100 heures
poids : 389g (piles comprises)
