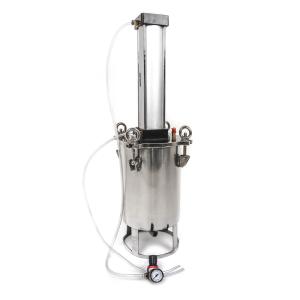

Récipient sous pression en acier inoxydable de haute qualité d'un volume total de 10 litres avec piston pneumatique, réducteur de pression et possibilité de pousser même les matériaux les plus visqueux tels que les silicones, les mastics, les colles, les pâtes et autres liquides visqueux à l'aide d'un grand piston en acier inoxydable situé à l'intérieur du récipient sous pression.
Ce récipient sous pression est utilisé pour distribuer des matériaux liquides à l'aide de distributeurs automatisés ou, en association avec un distributeur manuel approprié, également pour la distribution manuelle de matériaux liquides. Le matériau à extruder est versé directement dans le récipient sous pression en acier inoxydable, comme dans les cartouches et les seringues. Le liquide est extrudé par la sortie inférieure (filetage interne G 3/4") par un puissant piston, dont la pression est contrôlée de deux manières possibles. En fournissant de l'air comprimé au cylindre supérieur du piston - plus approprié pour les matériaux moins et moyennement visqueux, ou en fournissant de l'air comprimé à la tête du piston elle-même à l'intérieur du réservoir sous pression, à travers le couvercle du réservoir sous pression. Même les liquides les plus visqueux peuvent être déplacés de cette manière.
Cet autocuiseur est également doté d'une commande manuelle unique - un aiguillage d'air qui redirige l'alimentation en air d'un tuyau à l'autre, permettant de comprimer et de soulever le piston - un contre-tirage qui permet d'aspirer le matériau des tuyaux vers l'autocuiseur.
À l'entrée du réservoir sous pression, de l'aiguillage et de la vanne d'étranglement, la bride à ouverture rapide est compatible avec les systèmes de raccords 5/16" John Guest (tuyauterie européenne de 8 mm). Ces brides peuvent être remplacées selon les besoins et sont serrées avec des filets de 1/4". Les raccords d'entrée pour le piston supérieur sont plus grands, pour des tubes de 10 mm (3/8"). Les trous filetés de ces brides supérieures sont de 3/8".
Le réservoir de pression est équipé d'une soupape de sécurité, d'un manomètre et d'un régulateur de pression. La fermeture étanche est assurée par 4 vis robustes sur les côtés qui maintiennent le couvercle fermement en place. L'ouverture du conteneur n'est ni compliquée ni longue, il suffit de desserrer légèrement les vis et de les faire glisser pour retirer le couvercle. Le récipient est fermé hermétiquement (joint en silicone), ce qui empêche l'évaporation des matériaux distribués et leur contamination. Le piston interne, qui pousse sur la masse de dosage, est équipé d'un trou pour essuyer les poches de respiration. Le matériau distribué peut donc être distribué sans contact direct de la substance avec l'air, ce qui empêche le durcissement des composants monocomposants. L'ouverture est dotée d'un filetage femelle de 3/4" et se ferme à l'aide d'un bouchon spécial avec un embout Allen (inclus).

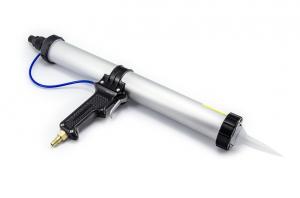

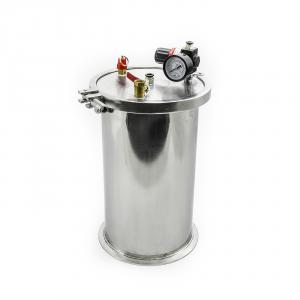

Le système d'extrusion et de distribution contrôlées à partir de récipients sous pression est conçu principalement pour la distribution industrielle de volumes plus importants qui ne peuvent pas être distribués par des cartouches de distribution manuelle conventionnelles. Lorsque la distribution d'un grand volume est nécessaire, l'opérateur est obligé de tenir constamment des cartouches encombrantes et lourdes qui fatiguent les mains. Ce problème peut être partiellement résolu en accrochant la poignée de dosage au balancier. Cependant, dans le cas de lots importants, l'opérateur sera toujours obligé de recharger les cartouches. Le fait de placer le fluide distribué dans la chambre de pression résout à la fois le problème du remplissage fréquent et celui du poids élevé de la pièce à main. La chambre de pression avec piston est disponible en plusieurs versions selon le volume : 2l, 5l, et 10l.
Paramètres :
hauteur totale (au-dessus du piston supérieur) : 835mm
diamètre extérieur (couvercle) : 300mm
hauteur du cylindre intérieur : 305mm
diamètre intérieur du piston : 205mm
diamètre intérieur : 205mm
volume total : 10 litres
Pression maximale de la valve : 10 bar
Pression maximale au déplacement : 8 bar
Sortie G3/4" - filetage femelle (contre-alésage de sortie, non inclus)
connecteurs : John Guest 5/16" (pour tuyau de 8mm), 3/8" (tuyau de 10mm) pour le piston supérieur.
matériau : acier inoxydable
poids : 24kg
Recommandation : contactez notre service technique pour choisir la solution adaptée à votre application. Nous serons heureux de vous conseiller.
