Remplisseuse pneumatique pour substances pâteuses et liquides 50 - 1000ml
Distributeur pneumatique de substances pâteuses et liquides pour des volumes de 50ml - 1000ml en un seul lot avec mode de remplissage manuel et automatique, conçu principalement pour le remplissage de substances pâteuses et liquides : peintures, miels, émulsions, gels et pâtes, shampooings, vaseline, huiles, mastics silicone et autres liquides à viscosité élevée.
Comment remplir
Le distributeur fonctionne sur le principe de deux valves à sens unique et d'un piston au milieu de ces valves, qui pousse le liquide vers l'avant dans un sens et, lorsqu'il revient, aspire le liquide distribué par un tuyau depuis le réservoir supérieur. Pendant le déplacement, la valve de décharge de la tête de remplissage est ouverte pneumatiquement en même temps. Ceci est contrôlé par un interrupteur pneumatique électromagnétique à l'intérieur de l'unité, qui laisse l'air comprimé fourni entrer dans le piston principal et la valve. Dans un sens, il déplace le piston et ouvre la valve en même temps, dans l'autre sens, il comprime le piston et ferme la valve (moyeu en T). Le volume total de la masse distribuée est contrôlé par deux capteurs électromagnétiques qui détectent la position du piston. L'un est fixé au début du piston, l'autre peut être déplacé sur la longueur du piston pour ajuster l'amplitude du mouvement du piston et donc la quantité de masse aspirée et distribuée. La dose est réglable de 50 à 1000 ml et peut être répétée pour obtenir un volume plus important.
Le distributeur peut être utilisé soit pour un remplissage manuel - en utilisant une pédale pour déclencher la dose, soit en mode automatique où le dispositif distribue en continu à un rythme dépendant du temps de déplacement du piston principal. Cela convient, par exemple, à un convoyeur ou à un opérateur expérimenté qui peut remplir à un rythme élevé.
Le distributeur nécessite une alimentation électrique de 230V/1A pour fonctionner, la consommation totale n'est que de 10W (électronique de contrôle). La pression d'alimentation en air doit être comprise entre 0,4 et 0,6 MPa. L'air est connecté au distributeur par une bride de tuyau John Guest 5/16" 8mm. La bride permet de déconnecter l'air en faisant simplement glisser le manchon bleu.
Le distributeur lui-même tire la pâte distribuée du réservoir supérieur de 26L en acier inoxydable par l'intermédiaire d'un piston, il n'est donc pas nécessaire de délivrer la pâte sous pression, ce qui est le principal domaine de ce distributeur. La tête de distribution est équipée d'une aiguille émoussée d'un diamètre interne de 7,6 mm et d'une longueur de 32 mm.
Le distributeur est fabriqué en acier inoxydable et en aluminium, les parties entrant en contact avec le liquide sont en acier inoxydable de haute qualité. Le produit n'est pas accompagné d'un certificat alimentaire.
La vitesse de dosage est influencée par : la viscosité de la substance, le volume d'une dose et le réglage de la vitesse du piston. La vitesse du plongeur peut être réglée manuellement, ce qui influe sur la vitesse de dosage de la masse Le distributeur doit être soigneusement nettoyé et lubrifié après chaque utilisation, comme indiqué dans les instructions du produit.
Le distributeur est fourni avec une valve de lubrification à air pour éviter l'étouffement des parties pneumatiques du distributeur.
Contenu de l'emballage : piston de remplissage 50-1000ml, réservoir 26L, valve d'air.
Remplisseur à piston pour liquides, gels et huiles 300-2500ml
Distributeur pneumatique de gels, d'huiles et de substances liquides pour des volumes de 300ml-2500ml en un seul lot avec mode de remplissage manuel et automatique, conçu principalement pour le remplissage de substances liquides et de substances à viscosité plus élevée : peintures, miels, émulsions, gels pâtes, shampoings, vaseline, huiles, mastics en silicone et tout autre liquide à faible et à forte viscosité.
Comment remplir
Le liquide/pâte distribué est aspiré à partir du réservoir supérieur de 26L au moyen d'un vide formé par un piston, une fois aspiré, il est expulsé par le piston via une sortie à aiguille émoussée d'un diamètre interne de 7,6mm dans votre récipient pré-préparé, le dosage exact peut être réglé entre 300-2500ml. Le volume de la dose est contrôlé par deux capteurs électromagnétiques qui détectent la position du plongeur et contrôlent ainsi la taille de la dose extrudée, un capteur est fixé au début du plongeur, l'autre peut être déplacé sur la longueur du plongeur, la portée des deux capteurs détermine alors le volume de pâte distribué.
Le remplisseur peut être utilisé soit pour un remplissage manuel - en utilisant une pédale pour déclencher la dose, soit en mode automatique où le dispositif distribue en continu à un rythme dépendant du temps de déplacement du piston principal. Cela convient, par exemple, à un convoyeur ou à un opérateur expérimenté qui peut remplir à un rythme élevé.
Le distributeur a besoin d'une alimentation électrique de 230V/1A pour son fonctionnement, la consommation totale n'est que de 10W (électronique de contrôle). L'alimentation en air doit atteindre une pression de 0,4-0,6MPa. L'air est relié au distributeur par une bride de tuyau John Guest 5/16" 8mm. La bride permet de déconnecter l'air en faisant simplement glisser le manchon bleu. Tout compresseur ayant une pression d'au moins 0,6MPa peut être utilisé comme alimentation en air.
Le distributeur lui-même aspire la substance distribuée par piston depuis le réservoir supérieur en acier inoxydable de 26L, il n'est donc pas nécessaire de délivrer la pâte sous pression, ce qui est le principal avantage de ce distributeur. La vitesse de dosage est influencée par : la viscosité du liquide, le volume d'une dose et le réglage de la vitesse du piston. La vitesse du plongeur peut être réglée manuellement, ce qui influe sur la vitesse de dosage.
L'appareil n'est pas accompagné d'un certificat alimentaire, mais il est fabriqué en acier inoxydable qui convient à une utilisation dans l'industrie alimentaire et cosmétique.
Le distributeur doit être soigneusement nettoyé et lubrifié après chaque utilisation, comme indiqué dans les instructions du produit.
La tête de distribution (sortie) est équipée d'une aiguille émoussée d'un diamètre interne de 7,6 mm et d'une longueur de 32 mm. Une valve lubrifiée à l'air est fournie avec le distributeur pour éviter l'étouffement des parties pneumatiques du remplisseur.
Contenu de l'emballage.

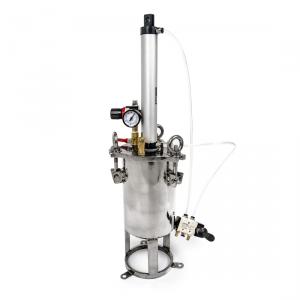

Distributeur pneumatique de pâte et de liquide 1000-4000ml
Distributeur pneumatique à piston de pâtes, gels et liquides à haute viscosité pour des volumes de 1000ml - 4000ml en un seul lot avec mode de remplissage manuel et automatique.
Ce distributeur est principalement conçu pour le remplissage de masses liquides et de substances liquides : peintures, miels, émulsions, gels, shampooings, pâtes huiles et autres liquides. huiles et autres liquides à viscosité plus élevée.
Comment se fait le remplissage
Le liquide à doser est aspiré du réservoir supérieur de 26L au moyen d'un vide formé par un piston, après l'aspiration, le liquide est expulsé au moyen d'un piston à travers une buse en forme d'aiguille émoussée d'un diamètre interne de 7,6mm dans votre récipient pré-préparé, la dose exacte peut être réglée entre 1000-4000ml. Le volume de la dose est contrôlé par deux capteurs électromagnétiques qui détectent la position du plongeur et contrôlent ainsi la taille de la dose extrudée, un capteur est fixé au début du plongeur, l'autre peut être déplacé sur la longueur du plongeur, la portée des deux capteurs détermine alors le volume de pâte distribué.
Le remplisseur peut être utilisé soit pour un remplissage manuel - en utilisant une pédale pour déclencher la dose, soit en mode automatique où le dispositif distribue en continu à un rythme dépendant du temps de déplacement du piston principal. Cela convient, par exemple, à un convoyeur ou à un opérateur expérimenté qui peut remplir à un rythme élevé.
Le distributeur a besoin d'une alimentation électrique de 230V/1A pour son fonctionnement, la consommation totale n'est que de 10W (électronique de contrôle). L'alimentation en air doit atteindre une pression de 0,4-0,6MPa. L'air est relié au distributeur par une bride de tuyau John Guest 5/16" 8mm. La bride permet de déconnecter l'air en faisant simplement glisser le manchon bleu. Tout compresseur ayant une pression d'au moins 0,6MPa peut être utilisé comme alimentation en air.
Le distributeur lui-même aspire la substance distribuée par piston depuis le réservoir supérieur en acier inoxydable de 26L, il n'est donc pas nécessaire de délivrer la pâte sous pression, ce qui est le principal avantage de ce distributeur. La vitesse de dosage est influencée par : la viscosité du liquide, le volume d'une dose et le réglage de la vitesse du piston. La vitesse du plongeur peut être réglée manuellement, ce qui influe sur la vitesse de dosage.
L'appareil n'est pas accompagné d'un certificat alimentaire, mais il est fabriqué en acier inoxydable qui convient à une utilisation dans l'industrie alimentaire et cosmétique.
Le distributeur doit être soigneusement nettoyé et lubrifié après chaque utilisation, comme indiqué dans les instructions du produit.
La tête de distribution (sortie) est équipée d'une aiguille émoussée d'un diamètre interne de 7,6 mm et d'une longueur de 32 mm. Une valve lubrifiée à l'air est fournie avec le distributeur pour éviter l'étouffement des parties pneumatiques du distributeur.
Contenu de l'emballage.
Distributeur de pesée semi-automatique - remplissage de liquide 20-5000g
La remplisseuse entièrement en acier inoxydable est adaptée à la distribution de liquides et de substances liquides visqueuses (épaisses) telles que : miels, huiles, yaourts, sirops, ketchups, sauces, gels, crèmes, désinfectants et autres liquides épais qui ne peuvent être distribués de manière fiable à l'aide de pompes ou de distributeurs conventionnels.
Ledistributeur se compose d'un grand récipient d'une capacité de 33 litres (environ 45 kg de miel) à partir duquel la substance s'écoule par une buse dans un récipient préparé à l'avance. Le poids de chaque lot, compris entre 20 et 5000 g et avec une résolution de 1 g, est réglé sur une balance de contrôle, qui est reliée à un piston pneumatique qui ferme et ouvre la buse de distribution. La balance est utilisée pour régler et contrôler le poids des lots, elle est actionnée par des boutons à membrane, il y a trois affichages LED sur la balance qui montrent le poids réglé, le poids pesé et le nombre de lots pesés.
Le distributeur est très facile à utiliser : l'opérateur définit le poids d'un lot, place le récipient sur la balance et lance le processus de distribution en appuyant sur le bouton de la balance ou sur la pédale, le piston pneumatique ouvre la buse d'où la substance de la trémie commence à s'écouler dans le récipient préparé et lorsque le poids défini est atteint, la buse se referme. La balance dispose d'une fonction "TARE", qui permet de lire le poids du récipient / bocal.
Le plateau en acier inoxydable est boulonné à un support robuste en acier inoxydable, le support est réglable en hauteur sur deux positions : 30 et 45 cm. La balance est dotée de pieds réglables et d'un niveau à bulle qui permet de la mettre à niveau pour une pesée plus précise, la balance n'est pas fixée au support et peut être déplacée librement. La précision et la rapidité du dosage dépendent de la viscosité et du volume du liquide à doser, mais en pratique, même en dosant de l'eau pure, l'écart n'est que de l'ordre du gramme. Le piston pneumatique doit être connecté au système de distribution d'air ou à un compresseur avec une pression d'air de 0,4 - 0,8Mpa en utilisant le tuyau de 10mm inclus dans le paquet. La balance est alimentée par un adaptateur secteur 12V/1A qui est inclus.
La machine de remplissage pneumatique permet de peser et de distribuer jusqu'à 1000 kg en une seule équipe de travail. Le distributeur convient aux petites entreprises familiales ou aux entreprises de taille moyenne qui produisent et vendent des produits alimentaires tels que le miel, les sirops, les huiles, les yaourts, le lait et d'autres substances liquides épaisses. Le distributeur peut également être utilisé pour le dosage d'huiles techniques, de peintures ou d'autres liquides chimiques.
Il n'existe pas de certificat alimentaire pour ce produit, mais l'ensemble du système est en acier inoxydable, qui convient au contact avec les aliments.
Attention : la buse de dosage n'est pas incluse dans l'emballage, les buses peuvent être achetées sur notre e-shop et sont divisées selon le type et la densité de la substance dosée, voir le tableau ci-dessous. Lesbuses peuvent être achetées selon les besoins, si le type de substance dosée change, il suffit de remplacer la buse par une autre.
.tg {border-collapse:collapse;border-spacing:0;}
.tg td{border-color:black;border-style:solid;border-width:1px;font-family:Arial, sans-serif;font-size:14px ;
overflow:hidden;padding:10px 5px;word-break:normal;}
.tg th{border-color:black;border-style:solid;border-width:1px;font-family:Arial, sans-serif;font-size:14px ;
font-weight:normal;overflow:hidden;padding:10px 5px;word-break:normal;}
.tg .tg-0lax{text-align:left;vertical-align:top}
Code produitDiamètre de la buseType
103888
8mm
Eau
103889
10 mm
Huile
103890
12mm
Yoghourt
103891
19mm
Miel
103892
25 mm
Miel épais
Contenu de l'emballage : trieuse pondérale, piston pneumatique, réservoir en acier inoxydable, adaptateur électrique, pédale avec câble de 2 m, accessoires (vis, tuyau d'alimentation en air de 2 m, outils de montage).
Paramètres :
Matériau : acier inoxydable
Alimentation électrique 12V/1A
Pression d'air de travail : 0,4 - 0,8Mpa
Capacité du conteneur : 33L (équivalent à environ 47kg de miel)
Précision : +-2%
Lot : 20-5000g
Taille du conteneur : 33x34cm (hauteur x diamètre)
Dimensions totales : 75x80x70cm (LxHxP)
Poids : 13 kg
Embout de remplissage 4,5mm en acier inoxydable AISI 304 pour distributeurs de liquide et pompes péristaltiques.
L'accessoire en acier inoxydable de qualité alimentaire est la solution pour distribuer en toute sécurité des substances liquides (aliments, produits chimiques, produits pharmaceutiques) à l'aide de pompes péristaltiques. Le liquide n'entre en contact qu'avec le tuyau en silicone et l'accessoire en acier inoxydable, qui sert de sortie pour la distribution directe dans des bouteilles et des récipients. La combinaison d'une extension en acier inoxydable et d'une pompe péristaltique avec un tuyau en silicone est la seule option disponible pour une distribution sûre et précise de produits chimiques, pharmaceutiques ou alimentaires.
La rallonge en acier inoxydable de 70 mm est conçue pour les tubes de 4 mm de diamètre, l'extrémité de la rallonge est effilée à 3,1/2,3 mm de diamètre (diamètre extérieur/intérieur)
Contenu de l'emballage : 1x extension 70x4,5mm.
Paramètres:
Acier inoxydable AISI 304
Longueur 70mm
Pour les tuyaux de 4 mm
Diamètre intérieur de la pointe 2,1 mm
Diamètre extérieur de la pointe 3,2 mm
Poids : 16g
Remplisseur à piston à tête unique - distributeur de liquide pour des volumes de 10 à 100ml en un seul lot avec mode de remplissage manuel et automatique, conçu principalement pour le remplissage de liquides moins denses avec une viscosité allant de l'eau à l'huile.
Ledistributeur de liquide fonctionne sur le principe de deux valves à sens unique et d'un piston au milieu de ces valves, qui pousse le liquide vers l'avant dans un sens et qui, lorsqu'il revient, aspire le liquide distribué par le tuyau. Pendant l'extrusion, la valve de décharge dans la tête de remplissage est ouverte pneumatiquement en même temps. Ceci est contrôlé par un interrupteur pneumatique électromagnétique à l'intérieur du dispositif, qui laisse l'air comprimé fourni entrer dans le piston principal et la valve. Dans un sens, il déplace le piston et ouvre la valve en même temps, dans l'autre sens, il comprime le piston et ferme la valve (moyeu en T). Le volume total de fluide distribué est contrôlé par deux capteurs électromagnétiques qui détectent la position du piston. L'un est fixé au début du piston, l'autre peut être déplacé sur la longueur du piston pour ajuster l'amplitude du mouvement du piston et donc la quantité de fluide aspirée et distribuée. La dose est réglable de 10 à 100 ml et peut être répétée pour obtenir un volume plus important. Le distributeur peut également gérer de plus petites doses - 5ml, cependant la dose minimale recommandée par le fabricant est de 10ml.
Le distributeur peut être utilisé soit pour un remplissage manuel - en utilisant la pédale pour déclencher la dose, soit en utilisant le mode automatique, où le dispositif distribue en continu à un rythme dépendant du temps de déplacement du piston principal. Cela convient, par exemple, à un convoyeur ou à un opérateur expérimenté qui peut remplir à un rythme élevé.
Le distributeur nécessite une alimentation électrique de 230V 1A pour fonctionner, la consommation totale n'est que de 10W (électronique de contrôle). La pression d'alimentation en air doit être comprise entre 0,4 et 0,6 MPa. L'air est connecté au distributeur par une bride de tuyau John Guest 5/16" 8mm. La bride permet de déconnecter l'air en faisant simplement glisser le manchon bleu. La pression peut être contrôlée à l'aide du manomètre intégré. Le distributeur comprend également une vanne d'étranglement et des séparateurs de condensat et de poussière (à l'intérieur du châssis, facilement accessibles).
L'alimentation du liquide de dosage est réalisée par un tuyau à pression d'un diamètre de 32/37mm. Un tuyau de pression transparent d'une longueur d'environ 150 cm est inclus. Le distributeur aspire le liquide distribué par lui-même via un piston, il n'est donc pas nécessaire de délivrer le liquide sous pression, ce qui est le principal domaine de ce distributeur. Le récipient contenant le liquide distribué peut être placé sur le sol sous le distributeur ou à la même hauteur. Il peut également être placé au-dessus du distributeur. La longueur maximale recommandée du tuyau est de 2 à 3 mètres - en fonction de l'inclinaison. Jusqu'à 5 mètres sont possibles pour les basses altitudes. La tête de distribution est équipée d'une aiguille émoussée d'un diamètre interne de 4,6 mm et d'une longueur de 48 mm. La tête peut être tournée librement sur le support. La distance maximale réalisable entre le centre de la tête et le châssis du distributeur est de 20 cm avec le support fourni. Si une plus grande distance entre la tête de distribution et le châssis est nécessaire, celle-ci peut être ajustée en ajoutant une tige de support plus longue et en étirant le tube de la valve de contrôle à environ 50 cm (sur demande).
Ledistributeur est fabriqué en acier inoxydable et en aluminium, les parties en contact avec le liquide sont en acier inoxydable 304L et 316L, qui est couramment utilisé pour la production d'ustensiles de cuisine, de piercings, de montres, de bijoux et qui est biocompatible. Il n'y a donc aucun risque de contamination du matériau distribué.
La remplisseuse est équipée de pièces pneumatiques de haute qualité de la société taïwanaise AirTac.
L'électrovanne monostable 5/2 à commande électrique est utilisée pour contrôler les cylindres et les valves pneumatiques dans les distributeurs de liquide, les fraiseuses cnc, les machines-outils, les lignes et les systèmes de production et de distribution à l'aide d'une bobine de commande solénoïde DC 24V et d'une distribution d'air.
La vanne électrique à cinq positions et deux positions a une entrée principale (P) qui est utilisée pour distribuer l'air entre les sorties A et B. L' entrée marquée P distribue l'air vers la sortie A ou B. Dans la position par défaut, lorsque la vanne n'est pas actionnée (bobine de commande désactivée), l'air circule à travers l'entrée P vers la sortie A, lorsque la vanne est commutée, l'entrée A est désactivée et l'air circule à travers la sortie B. Les deux autres sorties marquées R et S sont des purges, qui sont utilisées pour soulager la pression d'air ou pour réguler la pression d'air après le raccordement du papillon des gaz. En pratique, il est alors possible, par exemple, de régler le débit d'alimentation du piston pneumatique dans le distributeur de liquide au moyen de la soupape de purge et de la soupape d'étranglement.La commande de la vanne fonctionne avec une tension continue de 24 V et une consommation d'énergie d'environ 1,5 million d'euros. 0,1A. L'entrée de l'alimentation de la valve est réalisée par des fils à extrémités libres d'une section de 0,35 mm et d'une longueur de 20 cm.
Toutes les entrées et sorties ont une extrémité filetée femelle G 1/8".

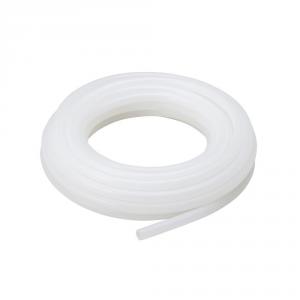

PE Tube en polyéthylène de couleur lait avec un diamètre extérieur de 12mm.
Les tuyaux en PE sont résistants aux chocs, aux micro-organismes, aux acides ou aux solutions salines. Les tuyaux sont adaptés à la distribution de liquides ou de gaz dans les laboratoires, les industries chimiques et alimentaires.
Le prix indiqué est pour 1m, en cas de commande de plus de mètres, la livraison se fera par pièces.

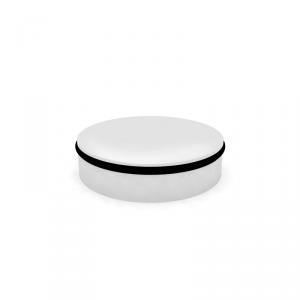

Piston conçu pour la distribution de cartouches et de cartouches à deux composants d'un diamètre interne de 22 mm.
Ce piston peut être utilisé pour les distributeurs de pression manuels et automatiques. Le contenu de la cartouche est étanche de manière fiable lorsque le piston est monté dans la cartouche. Le contenu de la cartouche est étanche de manière fiable lorsque le piston est monté dans la cartouche. Le matériau du piston est exempt de chlorures et de silicones, il résiste aux caustiques, aux solvants industriels et convient à une large gamme de liquides tels que les flux de soudure, les adhésifs, les lubrifiants, les pâtes conductrices d'argent à chaud, les peintures, les encres, les électrolytes, les résines époxy, les cyanoacrylates, les silicones, les lubrifiants, les colles à vis, les colles SMT, les diluants, les activateurs, etc.
Compatible avec les cartouches 2K 38ml (ratio 10:1) à deux composants de notre gamme.
Diamètre : 22 mm

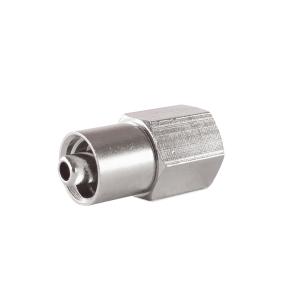

Adaptateur métallique Luer Lock femelle avec filetage femelle M5 pour la connexion de cartouches et autres accessoires avec extrémité mâle Luer Lock. Le profil de l'adaptateur est hexagonal pour faciliter le serrage.
Vanne de précision pour le mélange et le dosage de matériaux à deux composants. Le rapport de mélange des composants est réglable de 1:1 à 1:10. L'embouchure de la valve est adaptée pour recevoir un mélangeur statique, dont la position est fixée en serrant l'écrou de serrage. Les deux composants sont extrudés simultanément et mélangés dans le mélangeur statique, qui sert d'applicateur.
Soupape à pointeau actionnée par un mécanisme de piston à double effet avec une vis de blocage pour un réglage fin du débit du produit à doser. Le dosage pneumatique est contrôlé par l'alimentation en pression d'air du cylindre de commande, soit au-dessus, soit au-dessous du piston. Les tuyaux d'alimentation en air du piston sont reliés par des connecteurs rapides standard de 1/4" (6mm). Une tige de piston rétractable avec un embout à aiguille ferme la sortie et régule précisément le dosage du fluide.

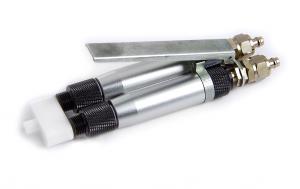

La valve à poignée manuelle à deux composants assure un dosage précis et facilement contrôlé des fluides à deux composants. Le rapport de mélange de la vanne est de 1:1 et est fixe. Le flux des deux composants du dosage est combiné à l'orifice de la valve par un adaptateur dont l'orifice est équipé d'un mélangeur statique. Le mélange réel des deux composants se fait à l'intérieur du tube mélangeur statique, qui sert également d'applicateur.

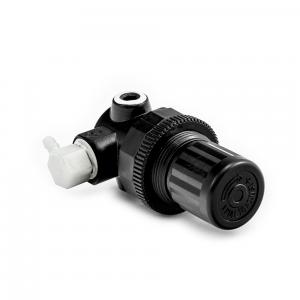

Réducteur de pression de remplacement NMPC NAR-200 pour nos systèmes de distribution KH-228AB, FLUMATIC FU-810, BAKON BK893, PE-986A, CXG 628 et KH228. Comme tout composant mécanique, ce réducteur de pression, qui fait partie de la plupart des distributeurs, peut être endommagé. Il n'est donc pas nécessaire d'acheter un nouveau dispositif de distribution, il suffit de retirer la valve d'origine et de la remplacer par celle-ci, dans les conduites de pression existantes. La vanne est utilisée pour réguler la pression (et non comme une vanne d'arrêt) et est capable de réguler des pressions de 0,3 à 6,9 bars. La NAR-200 se connecte à une tuyauterie de 1/4"(tuyau de 6 mm). La valve possède également un filetage pour le raccordement d'un manomètre.

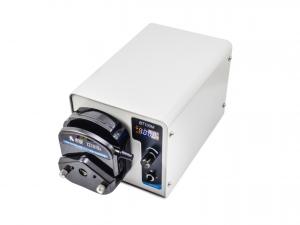

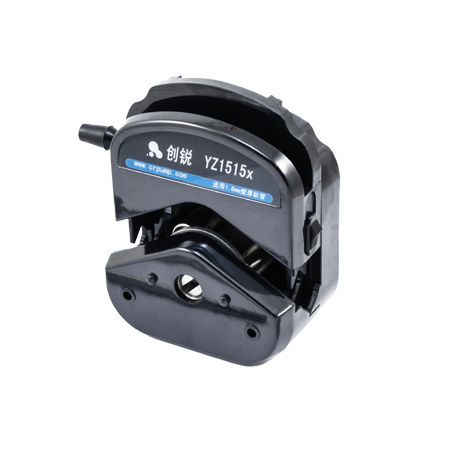

Pompe péristaltique pour le dosage et le transport sans contact de liquides avec des débits de 0.07ml/min à 380ml/min, compatible avec des tubes d'une épaisseur de paroi de 1.6mm et de diamètres internes de 0.8mm, 1.6mm, 2.4mm, 3.1mm, 4.8mm, 6.4mm et 7.9mm avec contrôle par port RS485.
Le principal avantage des pompes péristaltiques est le fait même que le fluide distribué n'est exposé à aucun contact avec la pompe ou d'autres éléments de la pompe qui pourraient le contaminer. Une pompe péristaltique est utilisée pour le transport de liquides. Le principe de la pompe péristaltique est de comprimer un tuyau flexible contenant le fluide pompé au moyen de trois palettes situées sur le rotor. Lorsque le rotor tourne, le tuyau est déplacé aux points de contact entre les ailettes et le tuyau dans le sens de rotation du rotor et des ailettes. Un vide est créé derrière l'aube, poussant le liquide vers l'avant, ce qui permet au liquide pompé d'être réabsorbé sans bulles. La vitesse de pompage dépend directement du nombre de tours/minute réglé et du diamètre intérieur du tube utilisé.
Le débit de la pompe péristaltique dépend de la vitesse de rotation et de la tubulure utilisée. La vitesse peut être réglée en continu de 1 à 150 tr/min au dixième près au moyen d'un régulateur rotatif. Le régulateur rotatif dispose également d'une fonction de surpompage rapide, qui permet à la pompe de fonctionner à une vitesse maximale de 150 tr/min pour vider ou remplir rapidement la tubulure en cas de pression. Lorsque le régulateur est relâché, la vitesse revient à la valeur de consigne.
Le sens de rotation, et donc le pompage, peuvent être modifiés immédiatement en actionnant simplement un interrupteur.
La pompe péristaltique BT100M peut également être contrôlée à distance via le port RS485.
Comme tout se passe dans un tuyau fermé et qu'il n'y a pas de contact du liquide avec la pompe ou la tuyauterie, tout type de liquide peut être pompé, y compris les liquides agressifs. Cependant, il faut tenir compte du matériau de la tubulure, qui convient également à un usage médical.
Il s'agit d'une pompe, et non d'un dispositif de dosage automatique préréglé. La mise en marche et l'arrêt de la pompe se font manuellement ou via RS485. Pour des débits plus faibles - 0.07 - 380ml/min, nous recommandons de choisir la pompe péristaltique SP-MiniPump-02. Pour les applications où des doses précises sont nécessaires, et non une simple pompe, nous recommandons le distributeur TP-50, qui permet de régler des doses à partir de 0.5 microlitres, ou le distributeur GFK-160 pour des doses de 1ml - 3.5l.
Pour un dosage précis à l'aide d'une pompe péristaltique, vous pouvez acheter un programmateur numérique qui peut contrôler la taille de la dose de manière très précise.
Contenu de l'emballage : pompe BT100M, tuyau n°18 de 2 m, cordon d'alimentation, pédale

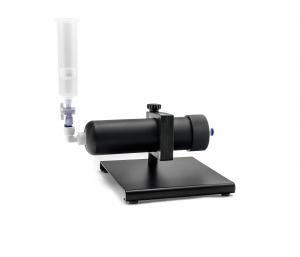

Dispositif de remplissage manuel pour les cartouches avec un réservoir de dosage de 177ml (6oz) FU-BLG6oz. Avec cette cartouche de remplissage spéciale, vous pouvez facilement créer un système de remplissage pour le remplissage simple de petites cartouches avec des liquides visqueux et moins visqueux.
L'ensemble du remplisseur de cartouches est constitué d'un corps - boîtier en métal, qui accueille une grande cartouche de 177 ml en polypropylène. Cette cartouche est remplie de la substance souhaitée pour être transvasée dans des cartouches plus petites et fermée par un piston. Le boîtier est fermé par un bouchon à vis avec moletage antidérapant. En la vissant, la cartouche est séparée du boîtier de manière étanche à l'air et connectée au connecteur d'alimentation en pression. Le bouchon est muni d'un connecteur pour le raccordement d'une ligne de pression John Guest JG 1/4" - c'est-à-dire pour un tube de 6mm. la sortie de la cartouche PP de 177 ml est terminée par un connecteur d'angle JG 1/4", qui abrite la valve Luer-Lock permettant de connecter les cartouches Luer-Lock et les seringues Luer-Slip classiques.
Pour le remplissage, il est conseillé d'utiliser des cartouches avec un piston qui doit être entièrement enfoncé dans le fond de la cartouche avant le remplissage. C'est le seul moyen d'obtenir un remplissage sans bulles d'air. Ce système de distribution peut être utilisé pour remplir des liquides de différentes viscosités, de l'éthanol aux pâtes denses de miel.
Pour un dosage précis des doses individuelles, une unité de contrôle de la pression est nécessaire - un des distributeurs de liquide, grâce auquel la pression requise pour une dose individuelle peut être contrôlée avec précision et l'ensemble du processus de remplissage de la cartouche ainsi automatisé, rendu plus précis et considérablement plus rapide. Vous pouvez utiliser, par exemple, le PE-986A ou le FLUMATIC FU-810.
Les cartouches peuvent être remplies sans l'aide d'un distributeur de liquide ; grâce à la valve luer-lock, la cartouche peut être mise sous pression, puis la valve peut être ouverte selon les besoins.
Le remplisseur de cartouche est fourni complet - l'emballage comprend un support en métal, le boîtier de la cartouche en métal, y compris le bouchon à vis avec le joint et le connecteur JG 1/4", la cartouche de 177 ml elle-même avec le piston, le coude avec la valve luer-lock et les bouchons pour le bout et l'extrémité de la cartouche pour stocker les liquides distribués pour une utilisation ultérieure.
Avec l'achat d'un dispositif de remplissage de cartouches, nous recommandons également l'achat de cartouches supplémentaires de 177 ml pour pouvoir remplir plusieurs substances sans avoir à nettoyer la cartouche.
La petite cartouche transparente illustrée n'est pas incluse. Vous pouvez acheter les cartouches de remplissage ici.

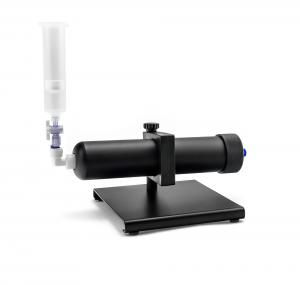

Dispositif de remplissage manuel pour les cartouches avec un distributeur de 287ml (8oz) FU-BLG8oz. Avec cette cartouche de remplissage spéciale, vous pouvez facilement créer un système de remplissage pour le remplissage simple de petites cartouches avec des liquides visqueux et moins visqueux.
L'ensemble du remplisseur de cartouches est constitué d'un corps métallique - le boîtier - qui accueille une grande cartouche de 287 ml en polypropylène. Cette cartouche est remplie de la substance souhaitée pour être transvasée dans des cartouches plus petites et fermée par un piston. Le boîtier est fermé par un bouchon à vis avec moletage antidérapant. En la vissant, la cartouche est séparée du boîtier de manière étanche à l'air et connectée au connecteur d'alimentation en pression. Le bouchon est muni d'un connecteur pour le raccordement d'une ligne de pression John Guest JG 1/4" - c'est-à-dire pour un tube de 6mm. la sortie de la cartouche PP de 287 ml est terminée par un connecteur d'angle JG 1/4", qui abrite la valve Luer-Lock permettant de connecter les cartouches Luer-Lock et les seringues Luer-Slip classiques.
Pour le remplissage, il est conseillé d'utiliser des cartouches avec un piston qui doit être entièrement enfoncé dans le fond de la cartouche avant le remplissage. C'est le seul moyen d'obtenir un remplissage sans bulles d'air. Ce système de distribution peut être utilisé pour remplir des liquides de différentes viscosités, de l'éthanol aux pâtes denses de miel.
Pour un dosage précis des doses individuelles, une unité de contrôle de la pression est nécessaire - un des distributeurs de liquide, grâce auquel la pression requise pour une dose individuelle peut être contrôlée avec précision et l'ensemble du processus de remplissage de la cartouche ainsi automatisé, rendu plus précis et considérablement plus rapide. Vous pouvez utiliser, par exemple, le PE-986A ou le FLUMATIC FU-810.
Les cartouches peuvent être remplies sans l'aide d'un distributeur de liquide ; grâce à la valve luer-lock, la cartouche peut être mise sous pression, puis la valve peut être ouverte selon les besoins.
Le remplisseur de cartouche est fourni complet - l'emballage comprend un support en métal, le boîtier de la cartouche en métal, y compris le bouchon à vis avec le joint et le connecteur JG 1/4", la cartouche de 287 ml elle-même avec le piston, le coude avec la valve luer-lock et les bouchons pour le bout et l'extrémité de la cartouche pour stocker les liquides distribués pour une utilisation ultérieure.
Avec l'achat d'un dispositif de remplissage de cartouches, nous recommandons également l'achat de cartouches supplémentaires de 287 ml pour pouvoir remplir plusieurs substances sans avoir à nettoyer la cartouche.
La petite cartouche transparente illustrée n'est pas incluse. Vous pouvez acheter les cartouches de remplissage ici.

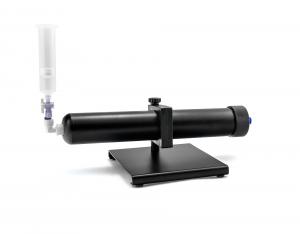

Dispositif de remplissage manuel pour cartouches avec un doseur de 355ml (12oz) FU-BLG12oz. Avec cette cartouche de remplissage spéciale, vous pouvez facilement créer un système de remplissage pour le remplissage simple de petites cartouches avec des liquides visqueux et moins visqueux.
L'ensemble du remplisseur de cartouches est constitué d'un corps métallique - le boîtier - qui contient une grande cartouche de 355 ml en polypropylène. Cette cartouche est remplie de la substance souhaitée qui sera versée dans les cartouches plus petites et fermée par un piston. Le boîtier est fermé par un bouchon à vis avec moletage antidérapant. En la vissant, la cartouche est séparée du boîtier de manière étanche à l'air et connectée au connecteur d'alimentation en pression. Le bouchon est muni d'un connecteur pour le raccordement d'une ligne de pression John Guest JG 1/4" - c'est-à-dire pour un tube de 6mm. la sortie de la cartouche PP de 355 ml est terminée par un connecteur d'angle JG 1/4", qui abrite une valve Luer-Lock permettant la connexion de cartouches Luer-Lock et de seringues Luer-Slip conventionnelles.
Pour le remplissage, il est conseillé d'utiliser des cartouches avec un piston qui doit être entièrement enfoncé dans le fond de la cartouche avant le remplissage. C'est le seul moyen d'obtenir un remplissage sans bulles d'air. Ce système de distribution peut être utilisé pour remplir des liquides de différentes viscosités, de l'éthanol aux pâtes denses de miel.
Pour un dosage précis des doses individuelles, une unité de contrôle de la pression est nécessaire - un des distributeurs de liquide, grâce auquel la pression requise pour une dose individuelle peut être contrôlée avec précision et l'ensemble du processus de remplissage de la cartouche ainsi automatisé, rendu plus précis et considérablement plus rapide. Vous pouvez utiliser, par exemple, le PE-986A ou le FLUMATIC FU-810.
Les cartouches peuvent être remplies sans l'aide d'un distributeur de liquide ; grâce à la valve luer-lock, la cartouche peut être mise sous pression, puis la valve peut être ouverte selon les besoins.
Le remplisseur de cartouche est fourni complet - l'emballage comprend un support en métal, le boîtier de la cartouche en métal, y compris le bouchon à vis avec le joint et le connecteur JG 1/4", la cartouche de 355 ml elle-même avec le piston, le coude avec la valve luer-lock et les bouchons pour le bout et l'extrémité de la cartouche pour stocker les liquides distribués pour une utilisation ultérieure.
Avec l'achat d'un dispositif de remplissage de cartouches, nous recommandons également l'achat de cartouches supplémentaires de 355 ml pour pouvoir remplir plusieurs substances sans avoir à nettoyer la cartouche.
La petite cartouche transparente illustrée n'est pas incluse. Vous pouvez acheter les cartouches de remplissage ici.

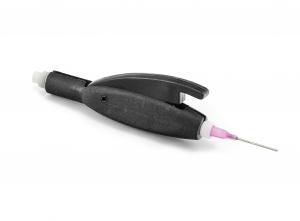

Lavanne manuelle de serrage de tuyau Fisnar 700PTPCW fonctionne sur le principe du serrage mécanique du tuyau PE à l'intérieur de la vanne.
Contrairement à la plupart des valves, la Fisnar 700PTPCW n'entre pas en contact avec le liquide distribué. Le liquide est étranglé à l'intérieur de la tubulure. Un grand avantage de cette valve est la possibilité d'utiliser même un tuyau de distribution ordinaire (diamètre extérieur de 4 mm maximum) au lieu du tuyau spécial "pinch-tube" avec embout Luer-Lock des deux côtés avec lequel cette valve est fournie - voir illustration avec le tuyau bleu. La tubulure peut être acheminée à l'intérieur de la valve et terminée par un adaptateur Luer-Lock de 3 mm, ce qui permet de terminer la tubulure avec une aiguille de distribution de la même manière que la tubulure à pince d'origine.
La vanne est fermée à l'état de repos, le plongeur ferme le tuyau de décharge par la force du ressort. Lorsque l'on appuie sur le levier, la tubulure de pincement est libérée. La vanne contient également une petite vis de fixation qui peut être utilisée pour limiter la pression maximale du levier et donc l'ouverture de la vanne lorsqu'elle est complètement pressée.
La valve est idéale pour l'application manuelle en ligne, les points de distribution, le remplissage de liquides à faible viscosité tels que les adhésifs UV, l'huile, la graisse, les solvants, les cyanoacrylates, l'encre, les agents anaérobies et l'alcool.
Paramètres :
Pression maximale : 3,5 bars
Quantité minimale de dosage : 0,0075 cc
Débit à 3.5 bar : 1680 ml/min (pour l'eau)
Viscosité du matériau : max 50 000 mPas
Inclus: valve 700PTPCW, 2 clés Allen, 2 tuyaux, 2 aiguilles de distribution 5pcs

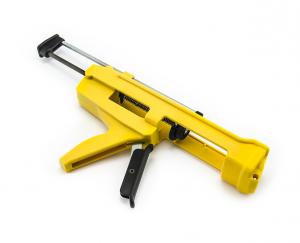

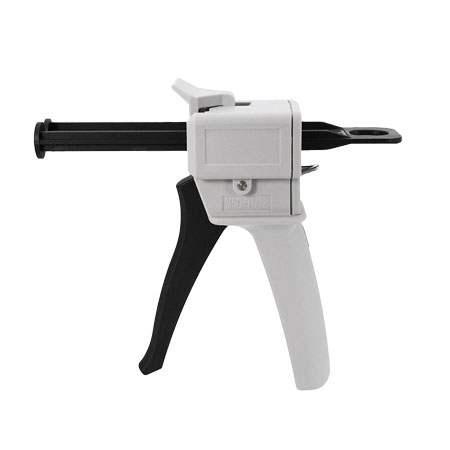

Pistolet de distribution manuel à deux composants pour cartouches doubles dans un rapport 10:1 avec un volume total de 235ml. Le pistolet de distribution est fabriqué en plastique robuste - ABS et nylon - et en acier au carbone. Il peut être distribué en petits volumes - selon la force de l'appui sur la gâchette. Lorsque la gâchette est relâchée, le piston est libéré et il n'y a pas de perte indésirable de matériau, ce qui rend la distribution plus précise.
Matériau : ABS, nylon, acier au carbone
Conçu pour les cartouches de 235 ml 10:1
Rapport de volume : 10:1
Dimensions : 365-220-67
Poids : 930g
Fourni sans cartouches.

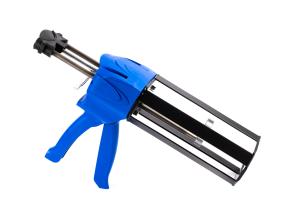

Pistolet de distribution manuel à deux composants pour cartouches doubles dans un rapport 10:1 avec un volume total de 250ml. Le pistolet de distribution est fabriqué en plastique robuste - ABS et nylon - et en acier au carbone. Il peut être distribué en petits volumes - selon la force de l'appui sur la gâchette. Lorsque la gâchette est relâchée, le piston est libéré et il n'y a pas de perte indésirable de matériau, ce qui rend la distribution plus précise.
Matériau : ABS, nylon, acier au carbone
Conçu pour les cartouches de 250 ml 10:1
Rapport de volume : 10:1
Dimensions : 330-220-79mm
Poids : 940g
Fourni sans cartouches.

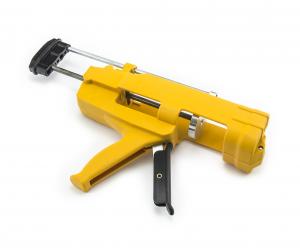

Pistolet de distribution manuel à deux composants pour cartouches doubles dans un rapport 10:1 avec un volume total de 490ml. Le pistolet de distribution est fabriqué en plastique robuste - ABS et nylon - et en acier au carbone. Il peut être distribué en petits volumes - selon la force de l'appui sur la gâchette. Lorsque la gâchette est relâchée, le piston est libéré et il n'y a pas de perte indésirable de matériau, ce qui rend la distribution plus précise.
Matériau : ABS, nylon, acier au carbone
Conçu pour les cartouches de 490 ml 10:1
Rapport de volume : 10:1
Dimensions : 330-220-79mm
Poids : 960g
Fourni sans cartouches.

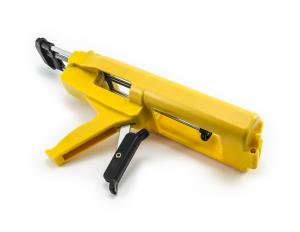

Pistolet manuel de distribution de cartouches doubles pour des cartouches doubles 1:1 d'un volume total de 600ml. Le pistolet de distribution est fabriqué en plastique robuste - ABS et nylon - et en acier au carbone. Il peut être distribué même en petits volumes - selon la force de la pression sur la gâchette. Lorsque la gâchette est relâchée, le plongeur est libéré et il n'y a pas de perte indésirable de matériau, ce qui rend la distribution plus précise.
Matériau : ABS, nylon, acier au carbone
Conçu pour les cartouches de 600 ml 1:1
Rapport de volume : 1:1
Dimensions : 380-195-112mm
Poids : 1030g
Fourni sans cartouches.

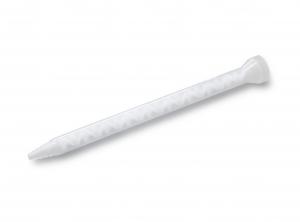

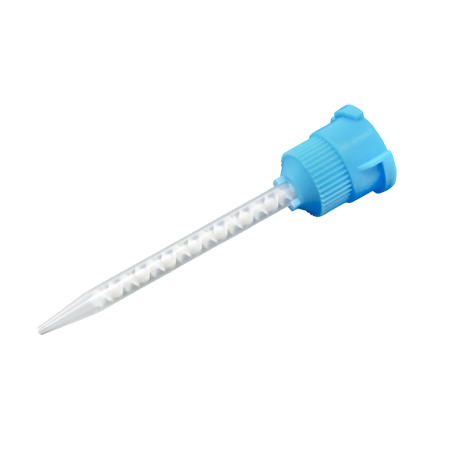

Tube mélangeur statique MCH-08-18 avec 18 éléments mélangeurs en plastique blanc d'une longueur totale de 178mm, pour un mélange parfait de deux ingrédients à partir de la bouche de la double cartouche.
