Pompe péristaltique BT300M-YZ1515X pour le transfert de liquide sans contact avec un débit de 0.007ml/min - 1140ml/min.
La pompe péristaltique transporte le fluide par compression alternée du tuyau en silicone. Le moteur de la pompe fait tourner les rouleaux qui compriment le tuyau, de sorte qu'un petit volume de liquide est enfermé dans le tuyau comprimé et est déplacé et expulsé dans le sens de rotation du rouleau, un vide est créé derrière le rouleau et le liquide transporté est réabsorbé. Le débit maximum de liquide par minute dépend de la vitesse de rotation du moteur et du diamètre du tuyau utilisé, voir le tableau ci-dessous.
Lors du transport avec une pompe péristaltique, le liquide transporté n'entre pas en contact avec la pompe ou ses pièces. Par conséquent, les pompes péristaltiques conviennent aux applications où la précision et la propreté de l'environnement du fluide sont importantes. Ces pompes sont couramment utilisées dans les industries chimiques, alimentaires et pharmaceutiques, mais aussi, par exemple, dans les hôpitaux où elles font partie des machines de dialyse.

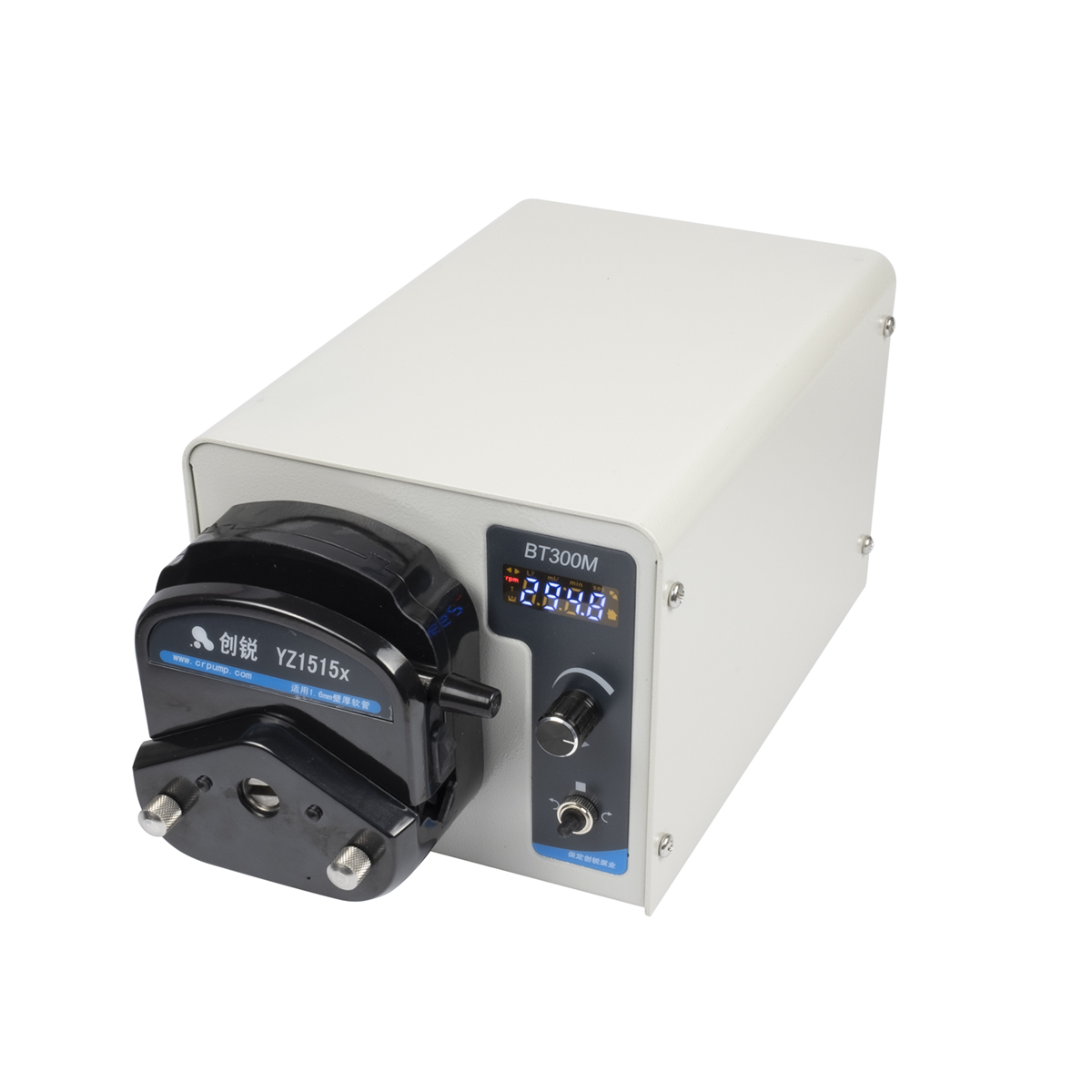

Sur la BT300M, le réglage de la vitesse s'effectue au moyen d'un cadran rotatif situé sur le panneau avant et doté d'un affichage à segments clair. La vitesse peut être réglée très précisément entre 0,1 et 300 tr/min pour obtenir n'importe quel débit entre 0,07 ml et 1140 ml par minute, avec un interrupteur sous le cadran rotatif pour changer le sens de rotation (pompage). La pompe BT300 dispose d'un menu caché qui permet de sélectionner le type de tuyau utilisé et de contrôler ainsi le débit non pas en fonction de la vitesse mais du débit réel du liquide. Bien entendu, l'aspiration finale du liquide distribué dans le tuyau est également réglée, de sorte qu'à la fin du pompage, il n'y ait pas de fuite spontanée de liquide. La pompe permet également des réglages d'étalonnage ou le contrôle de la pompe via l'interface RS485.

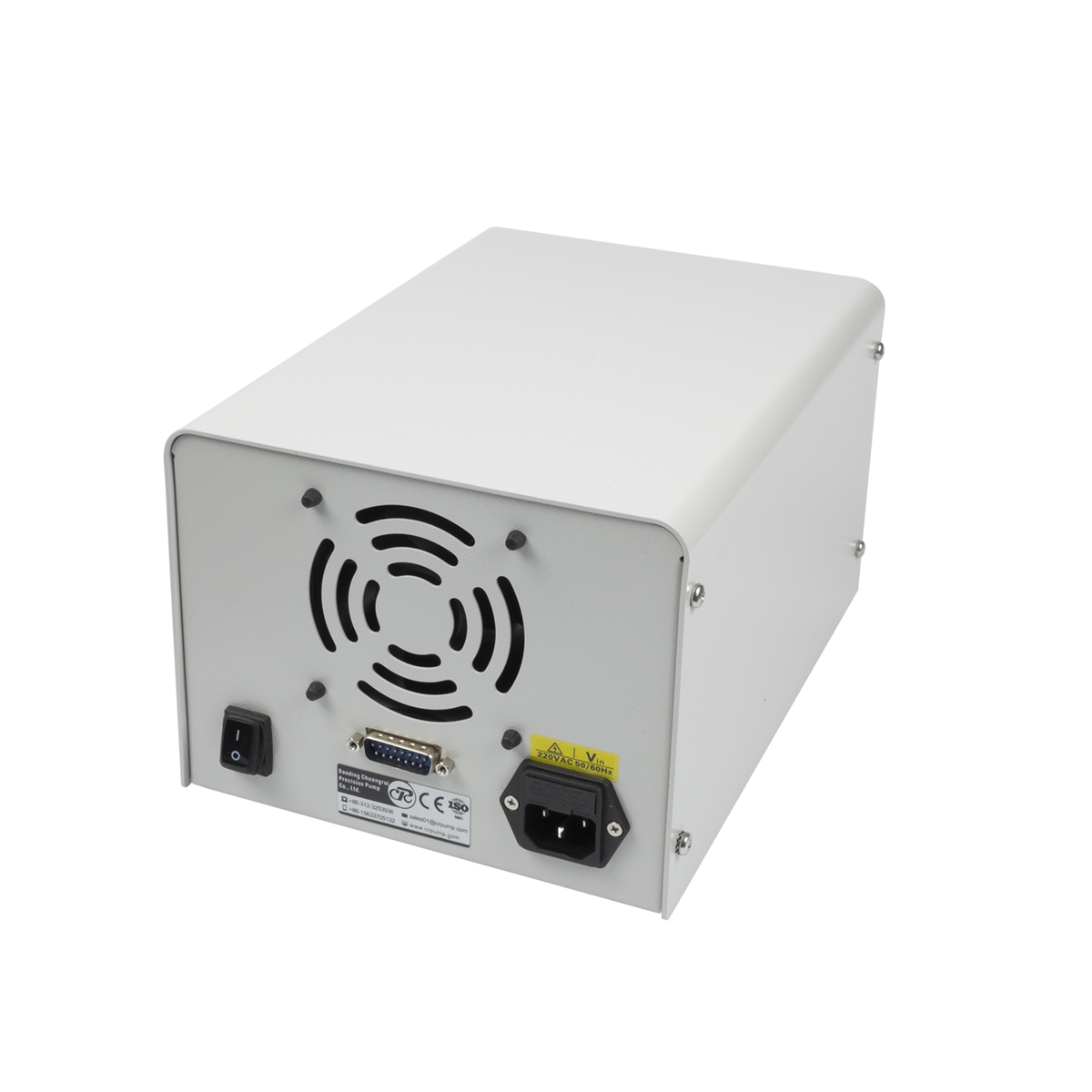

La pompe péristaltique est fabriquée avec des matériaux de haute qualité. À l'arrière se trouvent une entrée d'alimentation 230V/50Hz, un interrupteur étanche et un connecteur 15PIN pour la pédale et la communication via le protocole RS485. La pompe ne nécessite pas d'entretien particulier ni de remplacement fréquent des pièces mécaniques, seuls les tuyaux pour le transport des liquides, soumis à une usure mécanique due à la flexion, doivent être remplacés.
Il s'agit d'une pompe et non d'un distributeur automatique de doses préétablies. La mise en marche et l'arrêt de la pompe sont manuels - boutons, pédale - ou à distance via RS485 (vitesse, marche - arrêt, direction).
Compatibilité des tuyaux :
Unité |
Tête de pompe |
Tuyau # |
diamètre intérieur |
diamètre extérieur |
Vitesse( rpm ) |
Débit ( ml/min) |
BT300M |
YZ1515X |
13# |
0.8 |
4.0 |
300 |
21 |
BT300M |
YZ1515X |
14# |
1.6 |
4.8 |
300 |
81 |
BT300M |
YZ1515X |
19# |
2.4 |
5.6 |
300 |
153 |
BT300M |
YZ1515X |
16# |
3.1 |
6.3 |
300 |
246 |
BT300M |
YZ1515X |
25# |
4.8 |
8.0 |
300 |
510 |
BT300M |
YZ1515X |
17# |
6.4 |
9.6 |
300 |
870 |
BT300M |
YZ1515X |
18# |
7.9 |
11.1 |
300 |
1140 |
Contenu de l'emballage : pompe BT300M, pédale, tuyau de 18# 2m, fusible de rechange, câble d'alimentation de 1,2m.
Pour un dosage précis avec la pompe péristaltique, vous pouvez acheter une minuterie numérique qui peut contrôler la taille de la dose avec une grande précision.
Paramètres
Modèle BT300M |
|
Tête |
YZ1515X |
Vitesse de rotation |
0.1-300 tr/min |
Résolution de la vitesse |
0.1Rpm |
Débit |
0.007-1140 ml/min |
Précision du débit |
<0.5% |
Affichage |
affichage segmentaire à 4 LED, double mode (débit et vitesse) |
Alimentation électrique |
AC220V±10% |
Puissance absorbée |
<50W |
Interface de communication |
RS 485, support MODUBUS |
Contrôle externe |
Démarrage et arrêt, contrôle du sens de rotation, contrôle de la vitesse ( 0-5v, 0-10v, 4-20mA ) |
Environnement de travail |
Température 0-40°C <80% d'humidité relative, pas de condensation |
Certification IP |
IP31 |
Dimensions |
234*154*144mm |
Poids |
4.1 Kg |
Poids de l'emballage [kg]: | 5.9 kg |
