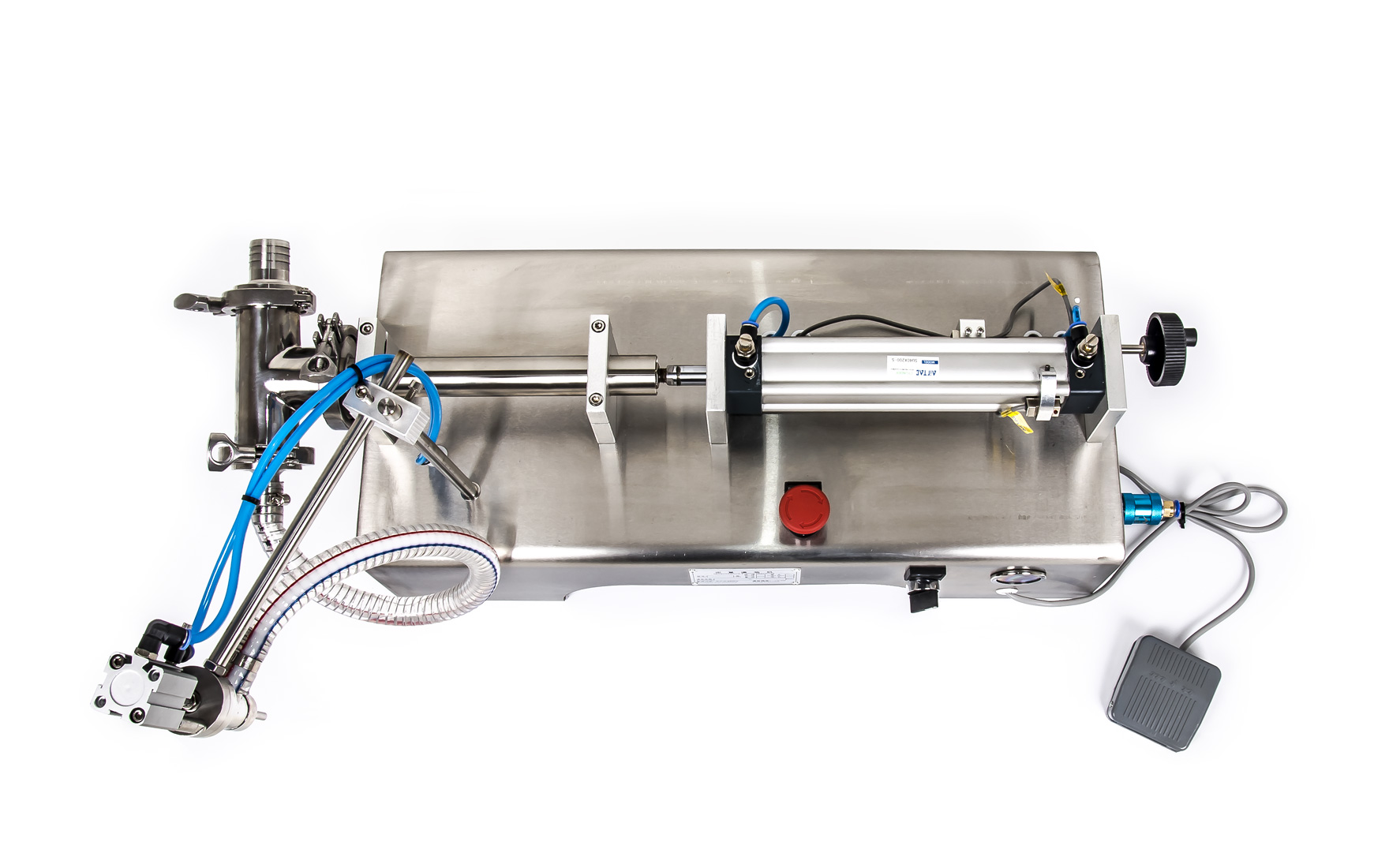

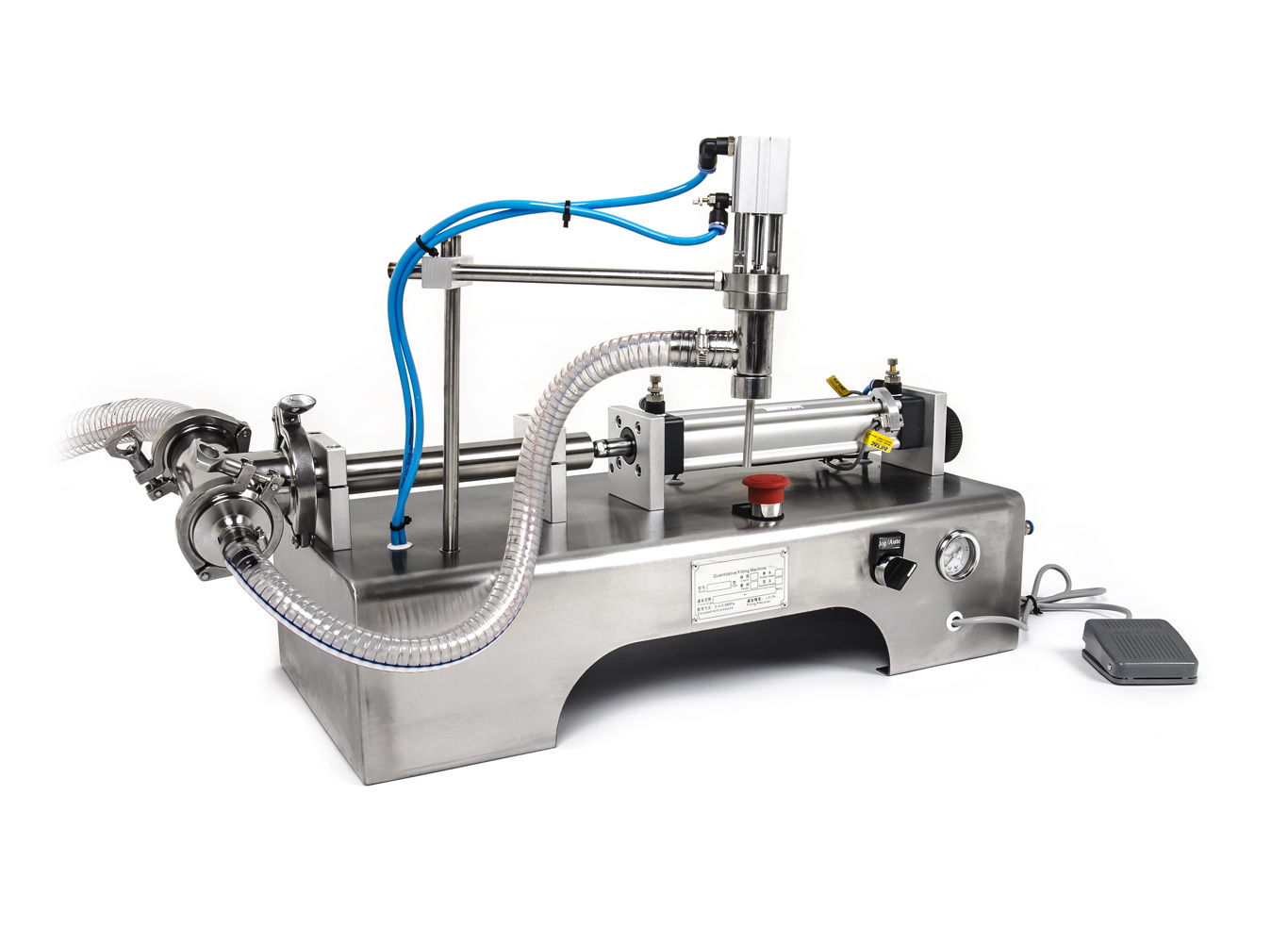

Remplisseur à piston à une tête - distributeur de liquide pour des volumes de 10 à 100 ml en un seul lot avec mode de remplissage manuel et automatique, conçu principalement pour le remplissage de liquides moins denses avec une viscosité allant de l'eau à l'huile.

Ledistributeur de liquide fonctionne sur le principe de deux vannes unidirectionnelles et d'un piston au milieu de ces vannes, qui pousse le liquide vers l'avant dans une direction et qui, lorsqu'il revient, aspire le liquide distribué à travers le tuyau. Pendant l'extrusion, la soupape de décharge de la tête de remplissage est ouverte pneumatiquement en même temps. Cette opération est commandée par un interrupteur pneumatique électromagnétique situé à l'intérieur de l'appareil, qui permet à l'air comprimé fourni de pénétrer dans le piston principal et la soupape. Dans un sens, il déplace le piston et ouvre la valve en même temps, dans l'autre sens, il comprime le piston et ferme la valve (moyeu en T). Le volume total de fluide distribué est contrôlé par deux capteurs électromagnétiques qui détectent la position du piston. L'un est fixé au début du piston, l'autre peut être déplacé sur la longueur du piston pour ajuster l'amplitude du mouvement du piston et donc la quantité de fluide aspiré et distribué. La dose est réglable de 10 à 100 ml et peut être répétée pour obtenir un volume plus important. Le distributeur peut également traiter des doses plus petites (5 ml), mais la dose minimale recommandée par le fabricant est de 10 ml.

Le distributeur peut être utilisé soit pour un remplissage manuel - en utilisant la pédale pour déclencher la dose, soit en mode automatique, où le dispositif distribue en continu à un taux dépendant du temps de mouvement du piston principal. Ce mode convient, par exemple, à un convoyeur ou à un opérateur expérimenté qui peut remplir à un rythme élevé.

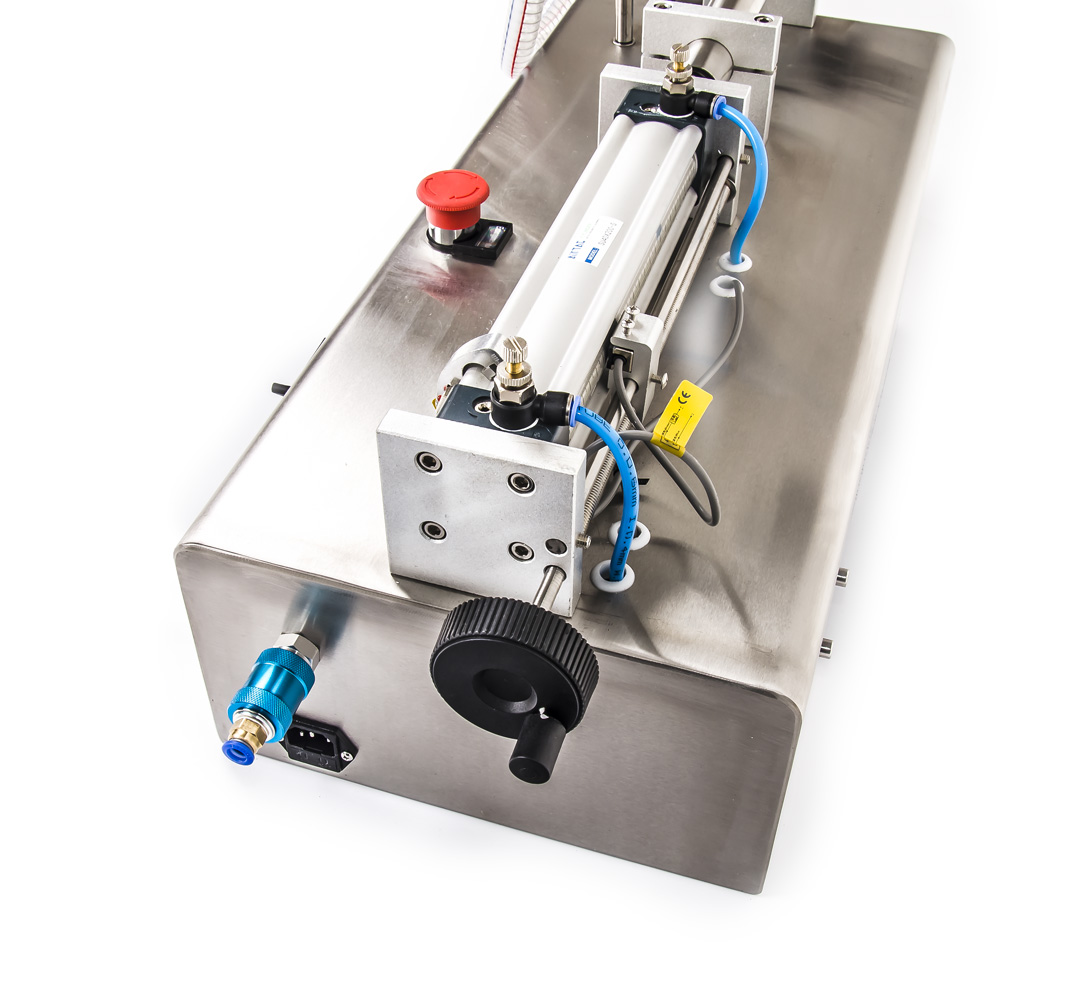

Le distributeur nécessite une alimentation électrique de 230V 1A pour fonctionner, la consommation totale n'est que de 10W (électronique de contrôle). La pression d'alimentation en air doit être comprise entre 0,4 et 0,6 MPa. L'air est connecté au distributeur via une bride de tuyau John Guest 5/16" 8mm. La bride permet de déconnecter l'air en faisant simplement glisser le manchon bleu. La pression peut être contrôlée à l'aide du manomètre intégré. Le distributeur comprend également une vanne d'étranglement et des séparateurs de condensats et de poussières (à l'intérieur du châssis, facilement accessibles).

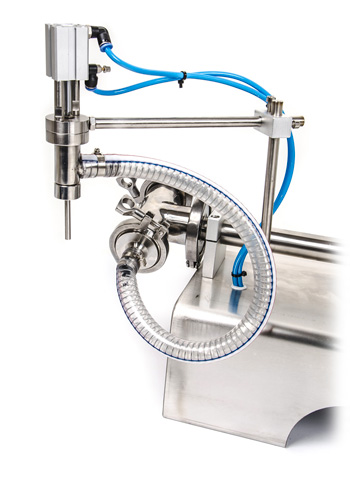

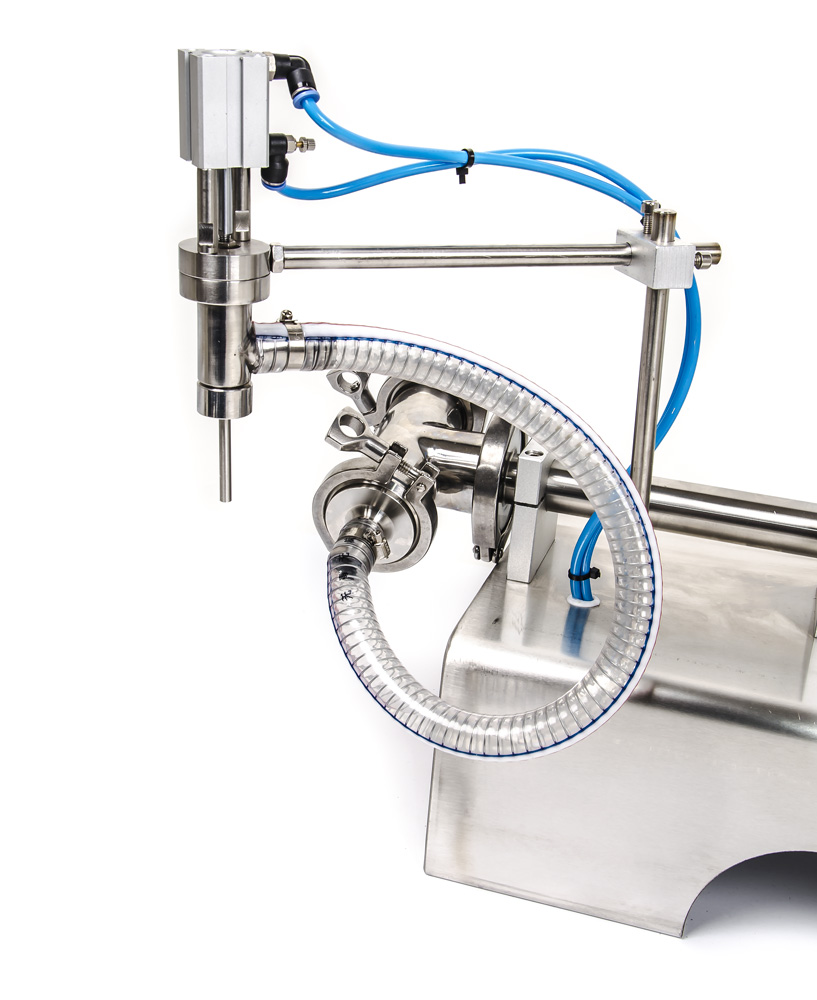

L'alimentation en liquide de dosage est réalisée par un tuyau de pression d'un diamètre de 32/37 mm. Un tuyau de pression transparent d'une longueur d'environ 150 cm est inclus. Le distributeur aspire lui-même le liquide distribué par l'intermédiaire d'un piston, de sorte qu'il n'est pas nécessaire d'acheminer le liquide sous pression, ce qui est le domaine principal de ce distributeur. Le récipient contenant le liquide distribué peut être placé sur le sol sous le distributeur ou à la même hauteur. Il peut également être placé au-dessus du distributeur. La longueur maximale recommandée du tuyau est de 2 à 3 mètres, en fonction de l'inclinaison. Jusqu'à 5 mètres sont possibles en cas de faible élévation. La tête de distribution est équipée d'une aiguille émoussée d'un diamètre interne de 4,6 mm et d'une longueur de 48 mm. La tête peut être tournée librement sur le support. La distance maximale possible entre le centre de la tête et le châssis du distributeur est de 20 cm avec le support fourni. Si une plus grande distance entre la tête de distribution et le châssis est nécessaire, elle peut être ajustée en ajoutant une tige de support plus longue et en étirant le tuyau de la valve de contrôle jusqu'à environ 50 cm (sur demande).

Ledistributeur est fabriqué en acier inoxydable et en aluminium, les parties en contact avec le liquide sont en acier inoxydable 304L et 316L, qui est couramment utilisé pour la production d'ustensiles de cuisine, de piercings, de montres, de bijoux et qui est biocompatible. Il n'y a donc aucun risque de contamination du produit distribué.

La remplisseuse est équipée de pièces pneumatiques de haute qualité de la société taïwanaise AirTac.
Inclus :

jeu de bagues d'étanchéité et clés Allen.
