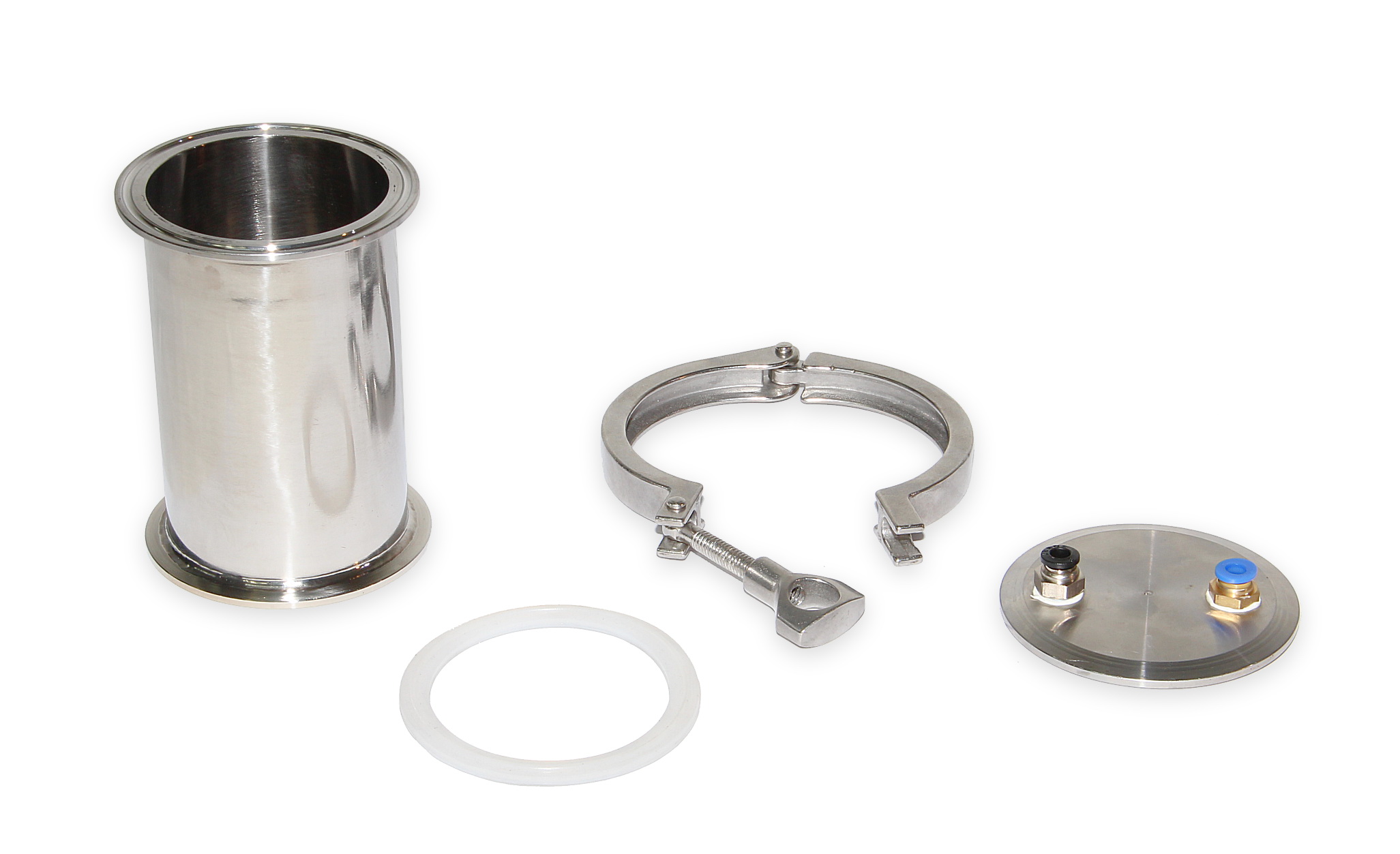

Chambre à pression pour distributeurs de liquides. La chambre à pression est utilisée pour le dosage de matières liquides au moyen de distributeurs automatisés -
distributeurs. La matière à extruder peut être versée directement dans le récipient. S'il s'agit d'une matière qui rendrait impossible le nettoyage du récipient après le travail, ce liquide peut être placé au fond de la chambre de compression dans un récipient approprié. De même, si la matière ne doit pas entrer en contact avec la surface en acier inoxydable du réservoir, elle peut être placée, par exemple, dans une coupelle en céramique.

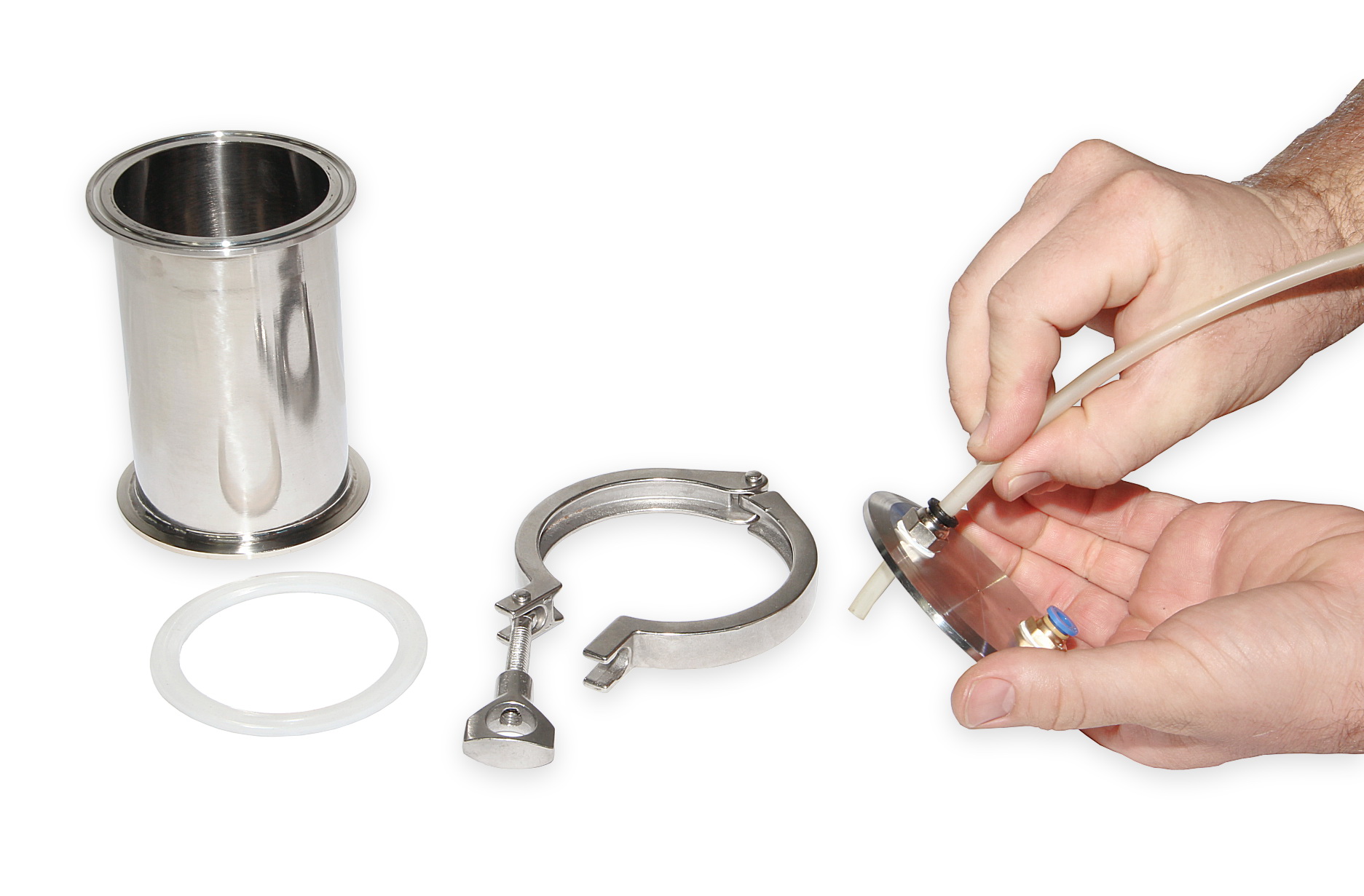

A l'entrée et à la sortie du réservoir sous pression, la bride à dégagement rapide est compatible avec les systèmes de connexion John Guest 1/4" (6,35 mm) et la tuyauterie européenne de 6 mm. Le tuyau peut être poussé à travers l'orifice de sortie et la bouche du tuyau peut être abaissée jusqu'au fond du récipient de distribution.

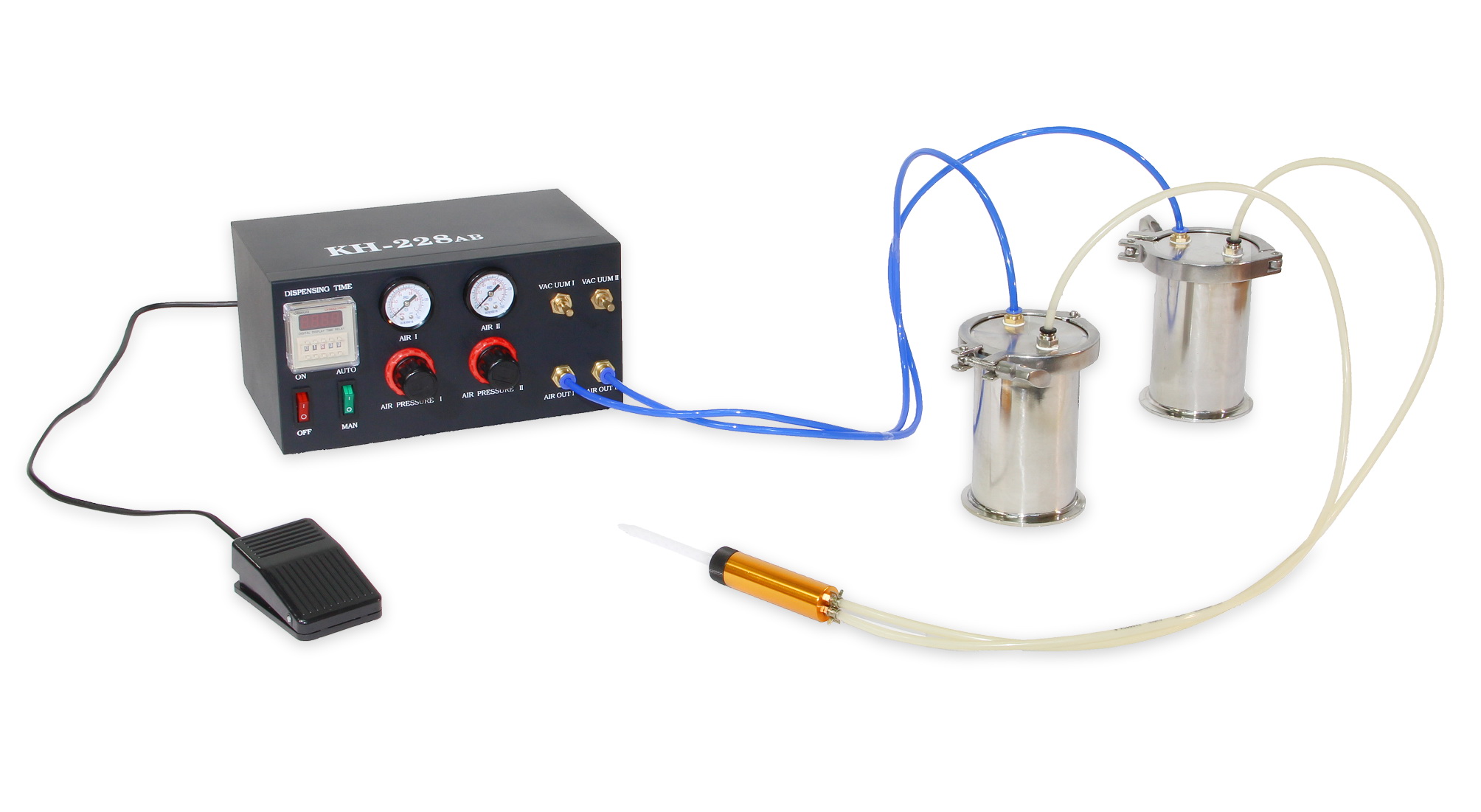

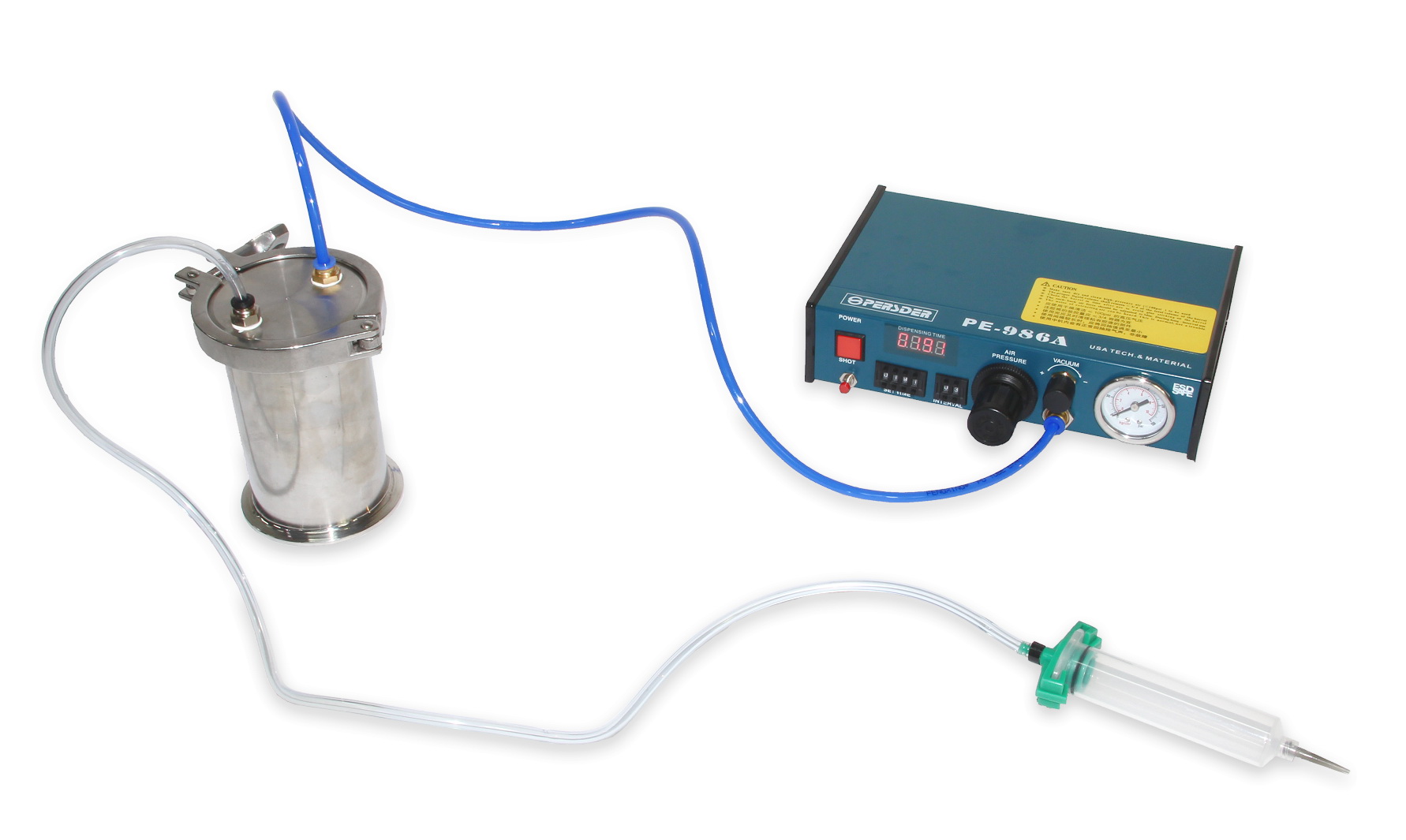

Le système d'extrusion et de distribution contrôlées à partir de réservoirs sous pression est conçu principalement pour la distribution industrielle de volumes plus importants qui ne peuvent pas être distribués par des cartouches de distribution manuelle conventionnelles. Lorsque la distribution de grands volumes est nécessaire, l'opérateur est obligé de tenir constamment des cartouches encombrantes et lourdes qui fatiguent les mains. Ce problème peut être partiellement résolu en accrochant la poignée de dosage à l'équilibreur. Toutefois, en cas de lots importants, l'opérateur sera toujours obligé de remplir les cartouches. Le fait de placer le fluide distribué dans la chambre de pression résout à la fois le problème de la fréquence des remplissages et celui du poids de la pièce à main. La chambre de pression est disponible en deux versions selon le volume : 0,5l et 2l. Dans les photos du produit, vous trouverez un ensemble de distribution démontrant la possibilité de connecter le réservoir au distributeur PE-986A. Une autre application est ce que l'on appelle le mélange volumétrique, où deux composants liquides sont mélangés directement pendant la distribution. La fonction du distributeur associé à deux chambres de pression est illustrée par le distributeur de liquide double KH-228AB. Les récipients peuvent également être sous pression constante ; dans ce cas, le dosage s'effectue à la sortie avec le distributeur manuel de liquide visqueux CAM-200.
Paramètres
Matériau |
acier inoxydable |
Pression de service |
3 bar |
Pression maximale |
4 bar |
Dimensions extérieures |
diamètre 76 mm, hauteur 134 mm |
Dimensions intérieures |
diamètre 72 mm, hauteur 120 mm |
Poids |
1,2 kg |
Poids de l'emballage [kg]: | 1.2 kg |
