GT65R04 enregistreur de données numérique sans papier pour la surveillance et l'enregistrement avec quatre entrées analogiques.
Un enregistreur de données multifonctionnel monté sur panneau qui peut détecter et enregistrer non seulement des variables de base telles que la température et l'humidité, mais aussi d'autres paramètres tels que la pression, le courant, la tension, l'intensité lumineuse et bien d'autres encore. Tout dépend du type de capteur ou du capteur connecté.

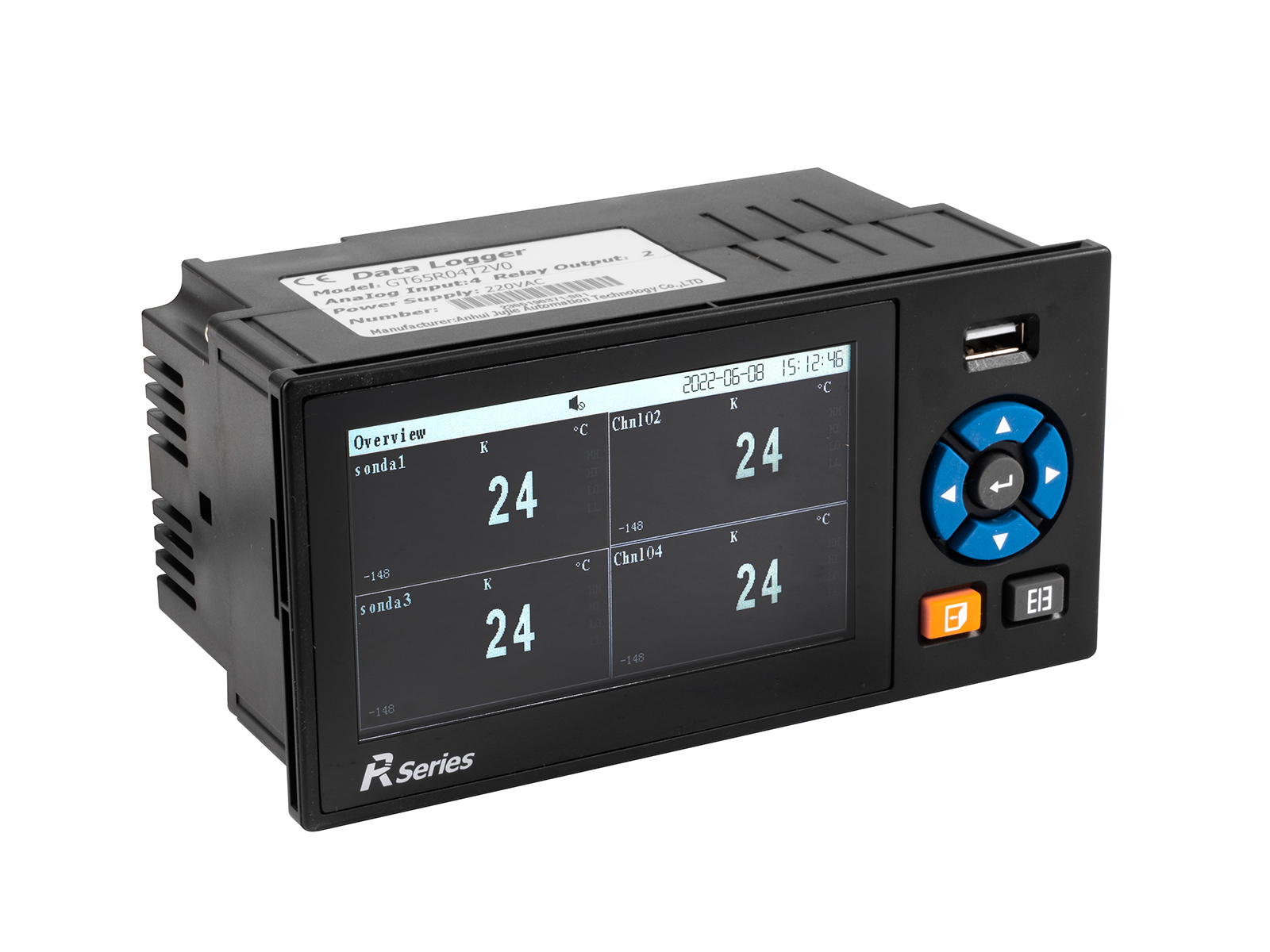

Cet enregistreur de données est conçu pour permettre une connexion facile de différents types de capteurs et d'appareils de mesure en utilisant ses 4 canaux d'entrée analogiques. L'appareil est adapté pour un montage sur panneau ou en boîtier, un grand écran couleur affiche les valeurs mesurées et un environnement de contrôle simple permet de modifier tous les paramètres nécessaires, les données mesurées sont automatiquement stockées dans la mémoire interne de l'enregistreur de données.
Exportation des données vers un PC - la mémoire interne d'une capacité de 240 Mo permet de

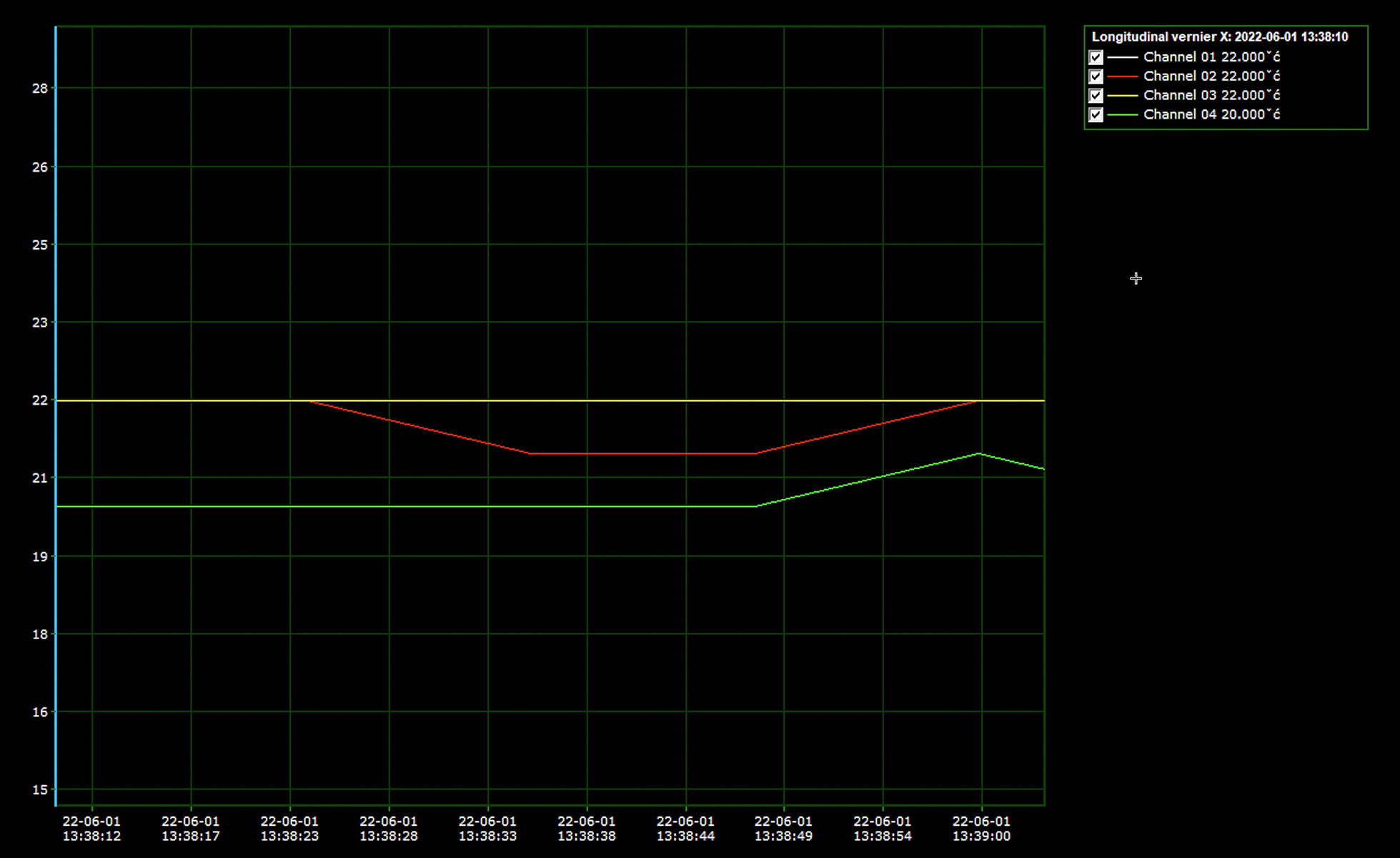

stocker jusqu'à 2 000 000 d'enregistrements à la fois ! Ceux-ci sont stockés dans un fichier qui peut être très facilement transféré sur une clé USB et les données stockées peuvent alors être téléchargées sur un PC. L'enregistreur de données est livré avec un logiciel permettant de lire les données et d'afficher le graphique à partir des données +
Permet l'exportation vers Excel (.CVS) et l'enregistrement des graphiques sous forme d'images (JPG/BMP).
Lors de l'exportation des données, vous pouvez définir la période de temps comme vous le souhaitez, de sorte que vous n'avez pas toujours besoin d'exporter l'ensemble de l'enregistrement, mais vous pouvez sélectionner une partie de l'enregistrement en saisissant la date et l'heure de/à.
Quatre entrées analogiques permettent de connecter des capteurs ou des senseurs, chaque entrée peut être réglée sur une plage et une valeur mesurée différentes, les capteurs peuvent être combinés de sorte que dans chaque entrée il y aura un type de capteur différent. Chaque capteur peut être renommé si nécessaire et les valeurs mesurées et les écarts peuvent être corrigés.
Liste des entrées prises en charge :
Thermocouples : PT100, Cu50, G53, Cu100, BA1, BA2 Thermocouple : S、B、K、T、R、E、N、J, WRe3-25, WRe5-26.
Entrée tension : 0-5V, 1-5V, 0-20mV, 0-100mV
Entrée courant : 0-10mA, 4-20mA, 0-20mA
Entrée R : Res (0~400 Ω)
Pyromètres à rayonnement : F1、F2
Liste des quantités prises en charge :
C°,Bar, mmHG, mmH, kg/cm, Pa, KPa, MPa, t/s,t/min, t/h, L/s, L/min, L/h, kg/s, kg/min, kg/h, m3/s, m3/min, m3/h, mL/s, mL/min, mL/h, ms/cm, us/cm, mg/m3, PPT, h, t, g, mg, G/m3, mg/L, ug/L, min, LUX, KLUX, %/m3, mm/h, mm/s, cm/s, %RH, %°,°F, min, m/s, rPm, RH, GJ, MJ, m, cm, um, %LEL, %O2, PPmH2, PPm02, °, MHz, Nm, Wh, uV, uA, kgf/m, mH20, mHg, mBar, mmBar, K, Nm3/h, kNm3/h, km3/h, kWh, kg, kJ, J, MW, KW, W, kVA, VA, kV, V, mV, kA, A, mA, kHz, Hz, mm, r/min, PH, PPm, %. Si nécessaire, vous pouvez également ajouter votre propre variable.
Fonctions et paramètres principaux :
Entrées 1-4
Écran LCD couleur de 4,3 pouces

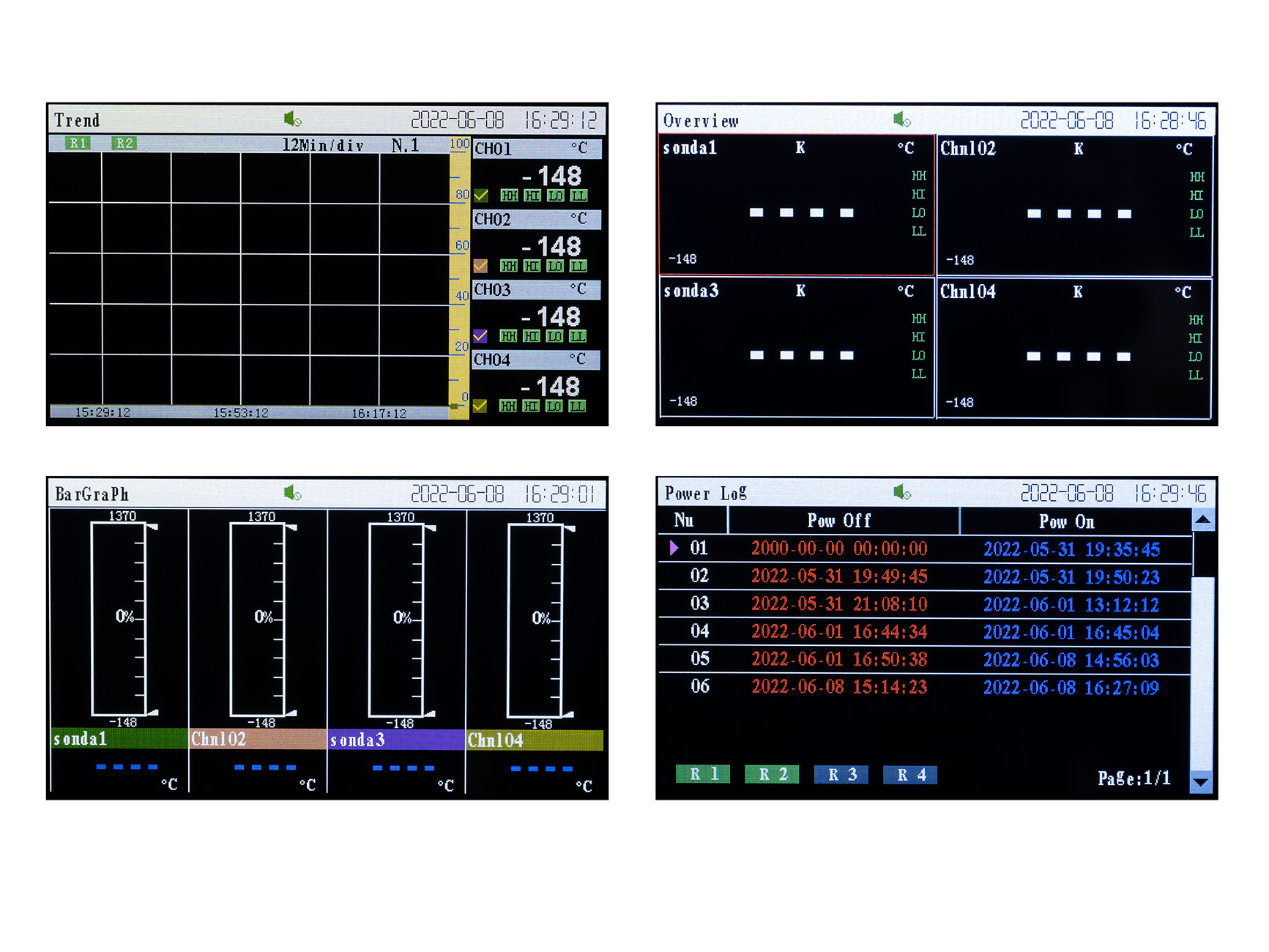

Affichage de graphiques, de bargraphes et de tableaux.
Alarme LO/HI avec stockage automatique, les valeurs LO/HI peuvent être réglées individuellement pour chaque entrée
Enregistrement marche/arrêt (enregistrement automatique de la date et de l'heure de mise en marche et d'arrêt de l'enregistreur de données)
Réglage de la couleur des entrées - une couleur peut être attribuée à chaque entrée, qui est ensuite projetée sur un graphique ou un diagramme à barres.
Modification du nom de l'entrée - chaque capteur peut être nommé en fonction des besoins.
Fréquence d'enregistrement 1x toutes les 1,2,4,8,12,24,36,60,120,180,240s
Mémoire intégrée 240MB - environ 35 000 000 enregistrements
Logiciel gratuit de lecture/exportation des données
L'enregistreur de données n'a pas de communication série active, les données ne peuvent être téléchargées que via des journaux exportés vers USB. Pour l'exportation des données vers USB, une clé USB d'une capacité maximale de 4 Go peut être utilisée, avec une clé USB plus grande, l'exportation des données ne fonctionnera pas.
Accès au
mode Admin/Opérateur sous mot de passe, l'Admin a autorité sur l'Opérateur pour modifier la date/l'heure, l'intervalle de téléchargement, réinitialiser les paramètres généraux et supprimer des données. L'opérateur peut travailler sur les réglages de la sonde et exporter des données.
Si vous le souhaitez, un modèle avec un nombre différent d'entrées 1-5, de relais de sortie (max 2), de communication, RS232, RS485, ou un modèle avec une alimentation DC 24V peut être fourni. Le prix et la date de livraison peuvent être demandés à notre département des ventes, voir les contacts.
Contenu de l'emballage. Enregistreur de données, logiciel, manuel
Paramètres
| Modèle |
GT65R04 |
| Alimentation électrique |

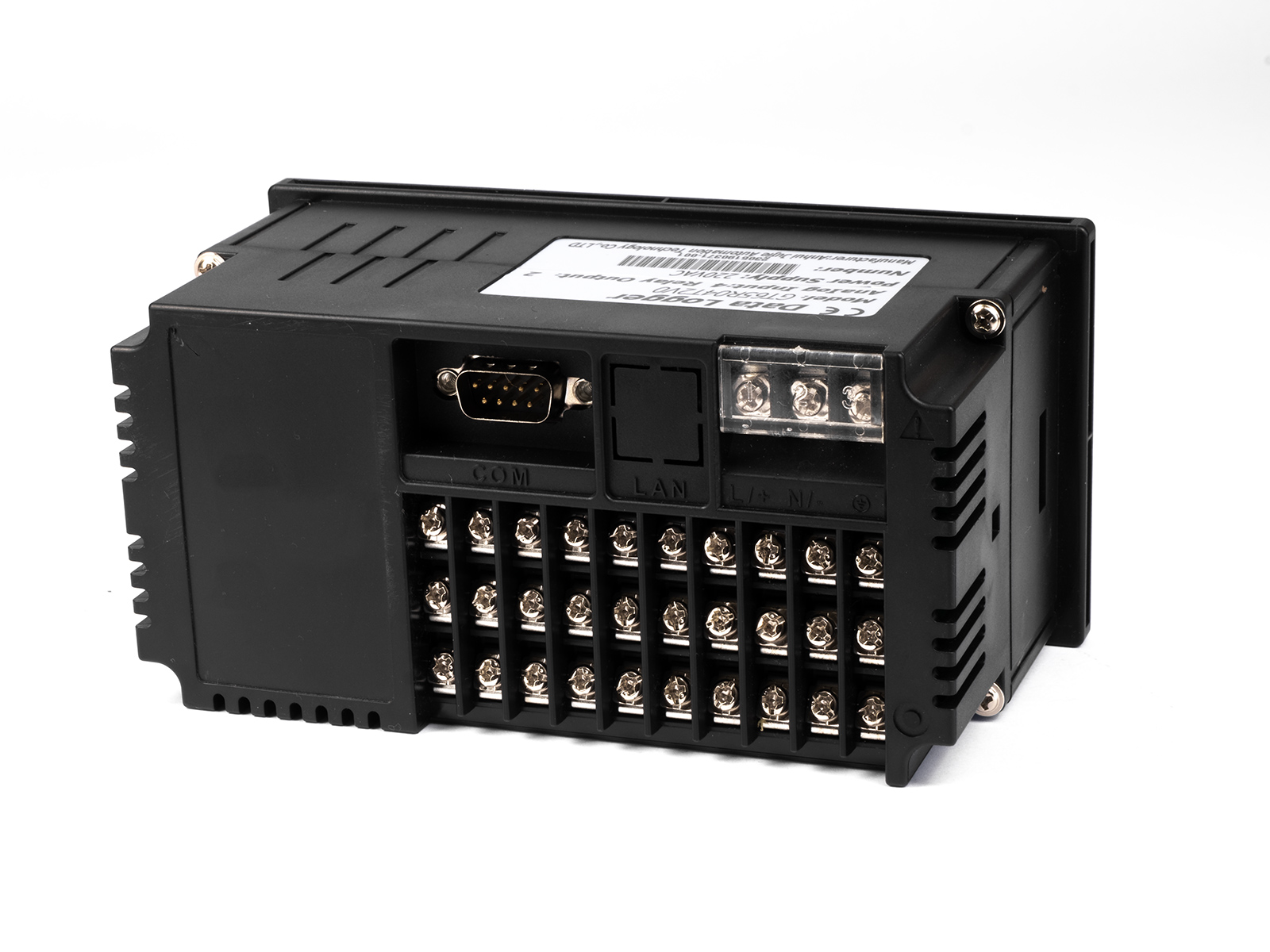

230V/50Hz (connexion par bornes à vis) |
| Puissance absorbée |
5-10W/Max |
| Matériau du boîtier |
ABS noir |
| Entrées pour |
Thermocouples : PT100, Cu50, G53, Cu100, BA1, BA2 Thermocouple : S、B、K、T、R、E、N、J, WRe3-25, WRe5-26.
Entrée tension : 0-5V, 1-5V, 0-20mV, 0-100mV
Entrée courant : 0-10mA, 4-20mA, 0-20mA
Entrée R : Res (0~400 Ω)
Pyromètres à rayonnement : F1、F2 |
| Nombre d'entrées |
4 analogiques |
| Communication RS |
NON |
| Ecran |
4.3" TFT couleur |
| Exportation des données |
OUI vers USB (note : support max. USB Flash 4GB) |
| Mémoire |
240 Mo pour environ 2 000 000 d'enregistrements |
| Intervalle d'enregistrement |
1x par 1,2,4,8,12,24,36,60,120,180,240s |
| Logiciel |
OUI (anglais uniquement) pour Windows XP-WIN11 |
| Dimensions du trou pour l'installation |
150x75mm |
| Dimensions d'encombrement |
160x80x83mm (WxHxD) |
| Poids |
0,8 kg |
| Poids de l'emballage [kg]: | 0.92 kg |
