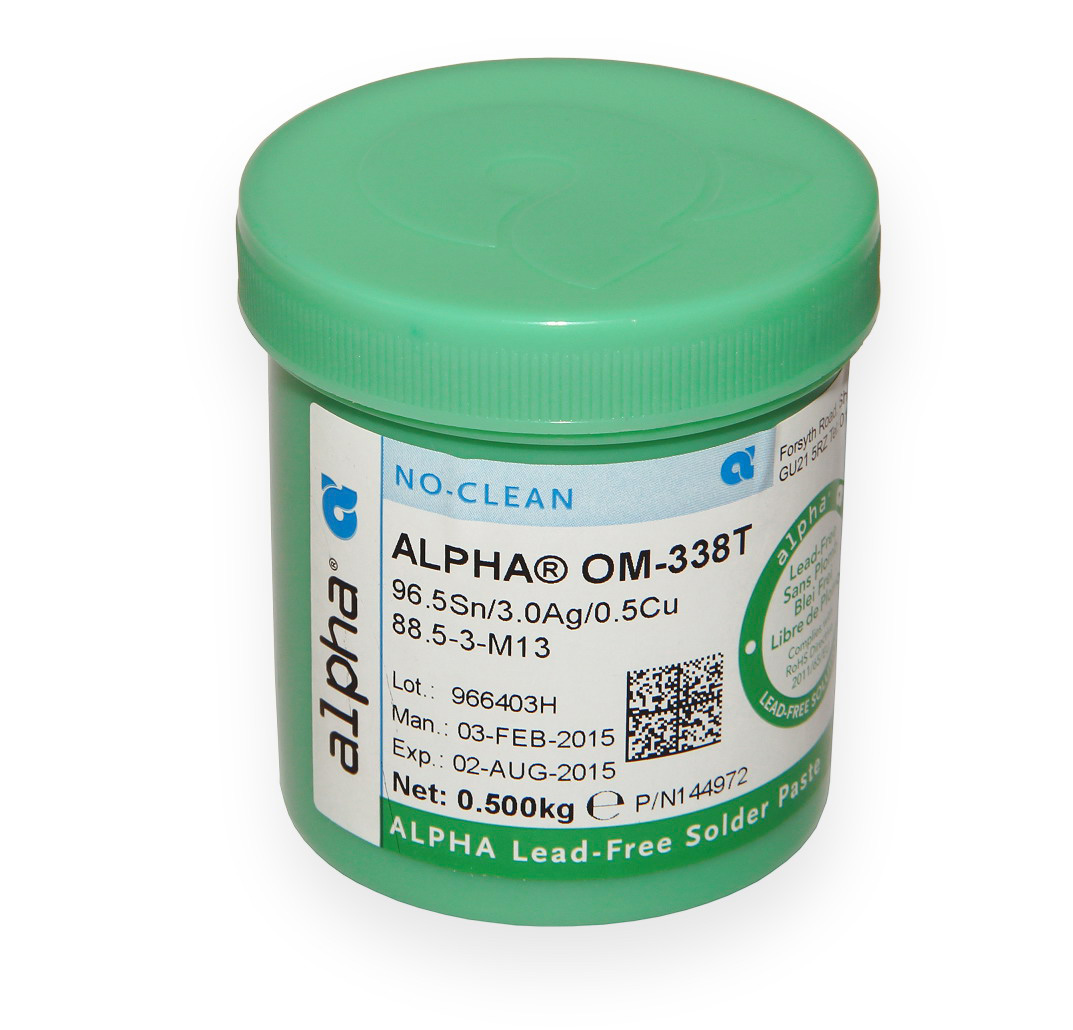

Pâte à souder sans plomb Alpha OM-338T

Pâte à braser sans plomb mise au point pour remplacer directement l'alliage eutectique plomb-étain classique. Tous les paramètres physiques des joints refondus sont tout à fait comparables à la soudure au plomb et, à certains égards, dépassent même les mélanges SnPb ou SnPbAg, ce qui est un phénomène sans précédent dans les alliages sans plomb.

Code produit:

101283

Variantes:

Les marchandises sont en route
Pâte à souder sans plomb Alpha OM-338T 101283 https://www.hotair.fr/images/produkty/1/1296/bezolovnata-pajeci-pasta-alpha-om-338t_0.jpg
Cena: 3600.00
Dostupnost: Les marchandises sont en route 2024-05-29T00:36:37+02:00
Prix avec TVA Prix sans TVA
156,52 € 130,43 €
ks
Pâte à braser sans plomb mise au point pour remplacer directement l'alliage eutectique plomb-étain classique. Tous les paramètres physiques des joints refondus sont tout à fait comparables à la soudure au plomb et, à certains égards, dépassent même les mélanges SnPb ou SnPbAg, ce qui est un phénomène sans précédent dans les alliages sans plomb.

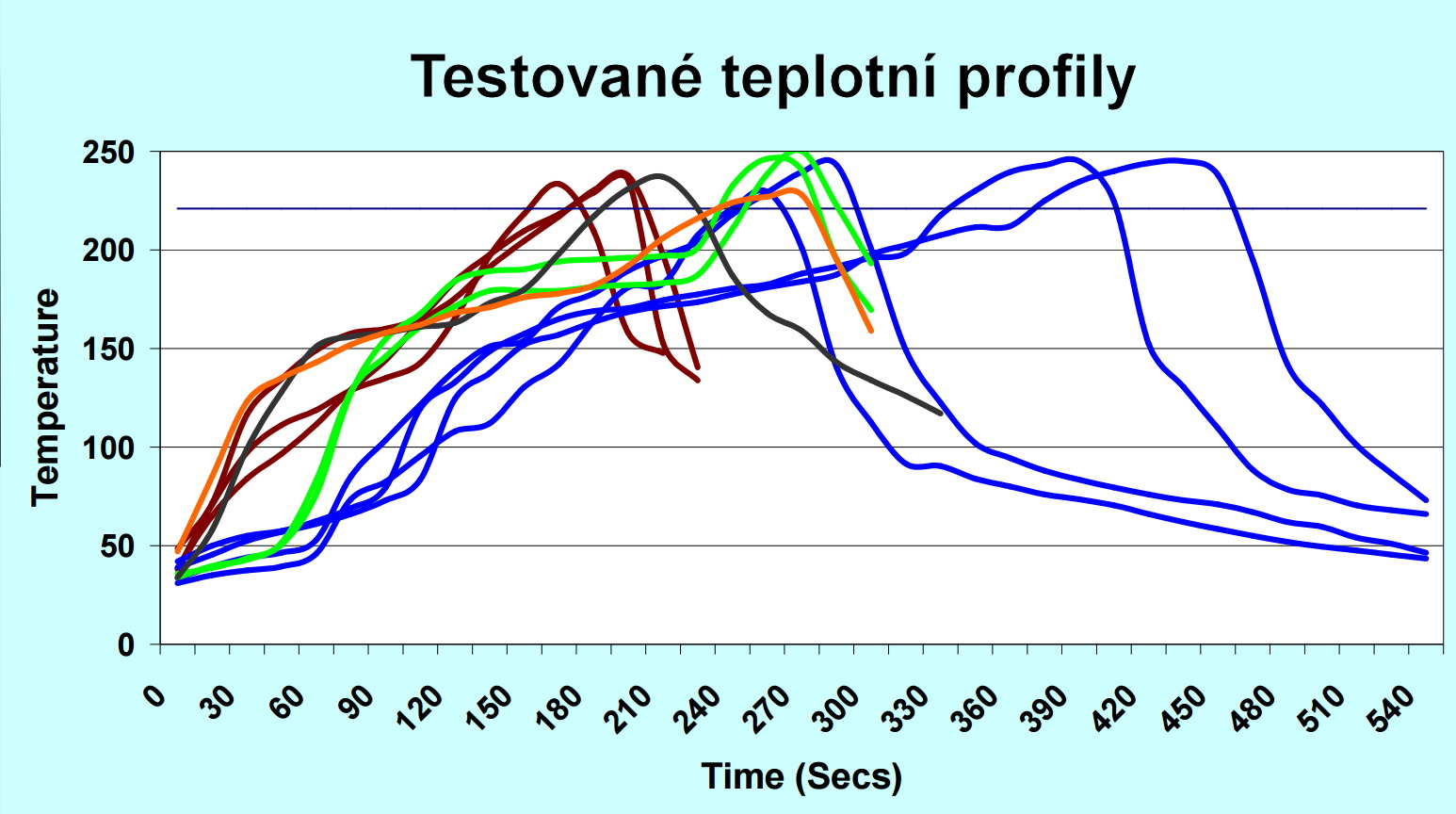

OM-338T est une pâte sans plomb, sans halogène et sans rinçage qui convient au remplacement de pratiquement toutes les applications en alliage de plomb. Il possède une large gamme de températures de refusion et une excellente résistance aux bulles. Il offre d'excellentes performances lors de l'impression sur des pochoirs à pas fin avec des vitesses d'impression allant jusqu'à 200 mm/s (8 in/s). En outre, la consistance de la pâte est extrêmement douce pour le pochoir et permet jusqu'à 11 millions de répétitions. La pâte est compatible avec les procédés de refusion à l'air et à l'azote.



Paramètres
Étain, pâte d'étain, perles d'étain
AlliageSn96,5 % Ag3 % Cu0,5 %
grain3 (25-45m selon IPC J-STD-005)
FondreOM-338
Poids de l'emballage [kg]:0.5 kg
Plus de paramètres
Étain, pâte d'étain, perles d'étain
AlliageSn96,5 % Ag3 % Cu0,5 %
grain3 (25-45m selon IPC J-STD-005)
FondreOM-338
Poids de l'emballage [kg]:0.5 kg
