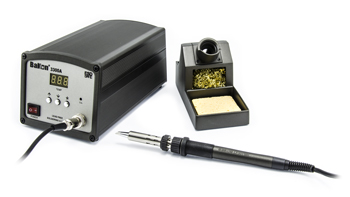

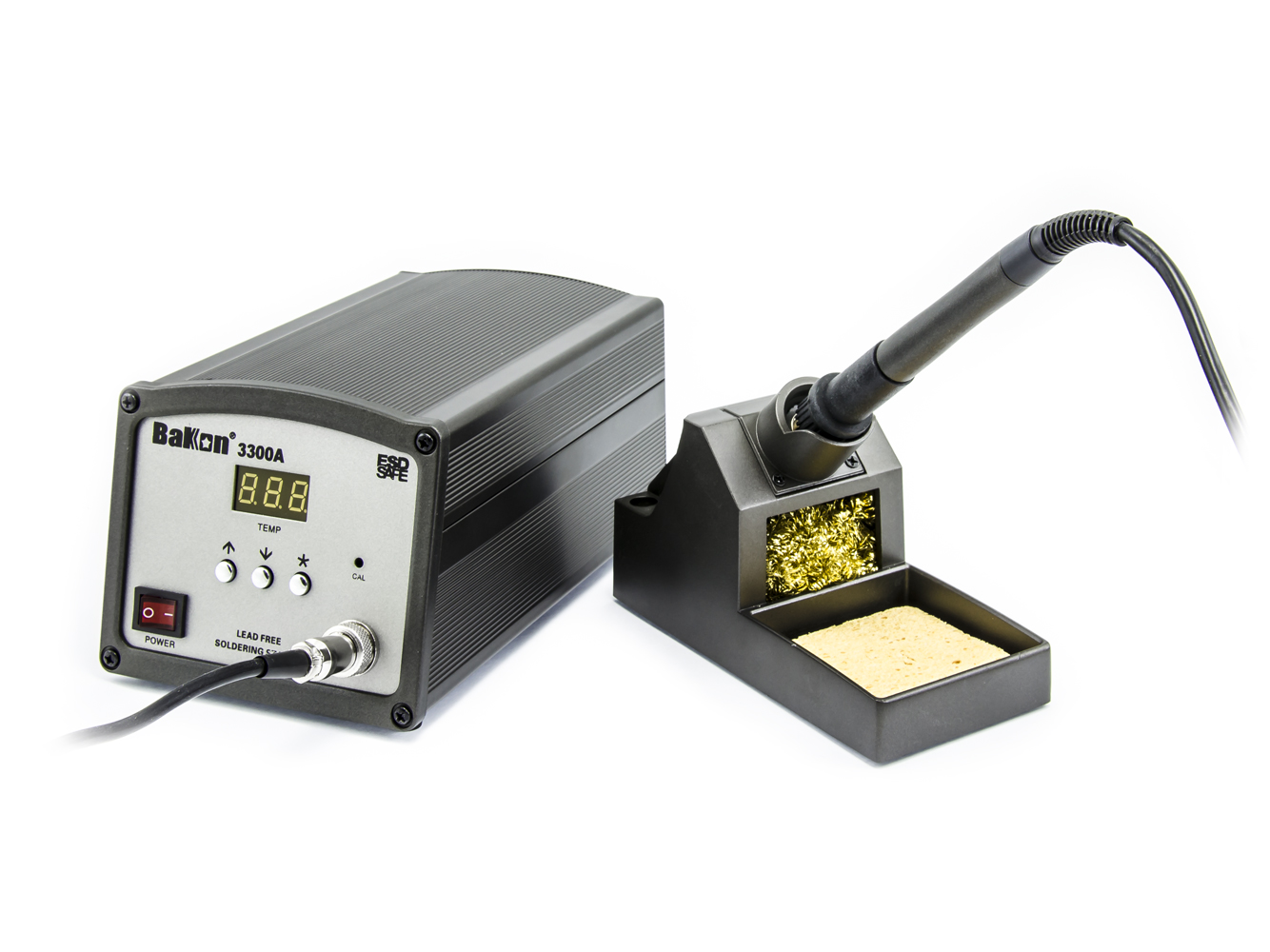

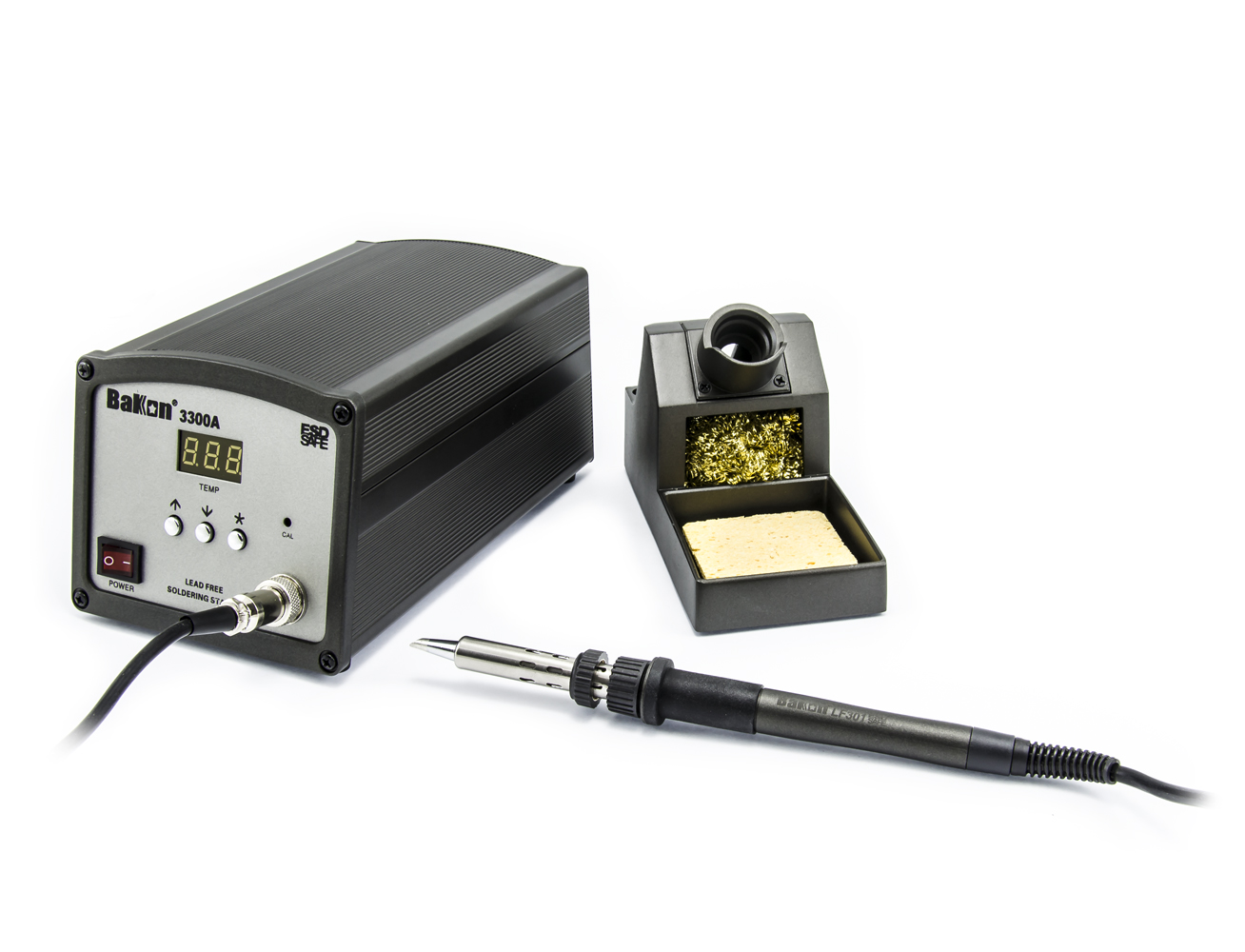

Station de microsoudure de pointe à chauffage par induction
Bakon BK 3300A de haute performance, conçue pour le soudage manuel sans plomb de surfaces conductrices particulièrement grandes. Grâce à sa conception technologique avancée, la station est capable de rivaliser avec des modèles beaucoup plus chers de fabricants tels que Ersa, JBC, Weller ou Hakko. C'est le fer à souder idéal pour chauffer et souder/désouder très rapidement des feuilles de blindage, des fils d'alimentation, pour souder sur de grandes surfaces de refroidissement et pour souder des batteries NiCd/NiMH. Par exemple, c'est dans le soudage des éléments de batterie et la création de boîtiers d'acupuncture que les performances de la microsoudeuse sont inestimables ; la rapidité de la montée en température évite de soumettre les éléments de batterie à un stress inutile dû à une exposition prolongée à des températures élevées. Tout cela en conservant la possibilité de changer d'embout parmi la large gamme de diamètres et de formes proposés. Des ondes électromagnétiques à haute fréquence sont utilisées pour chauffer la panne de soudure, induisant des courants de Foucault directement dans le corps métallique de la panne de soudure. Cette technologie permet d'utiliser des pointes interchangeables pour répondre aux besoins réels, tout en éliminant le pont thermique qui pose des problèmes de transfert d'énergie et de contrôle de la température avec les microsoudeuses classiques dotées d'un serpentin chauffant résistif et de pointes interchangeables. Par conséquent, lorsque la panne refroidit rapidement, toute la puissance du fer à souder est immédiatement disponible et une stabilité thermique incomparablement meilleure de la panne est obtenue pendant le processus de soudage. Cet avantage est particulièrement sensible lors du soudage de grandes surfaces conductrices, où la température tombe en dessous du point de fusion de l'alliage de soudure avec des systèmes de soudage en spirale à résistance bon marché. La stabilité de la température du kit de soudage chauffé par RF est de ±2°C, ce qui, avec sa réponse rapide à la température, le rend adapté aux processus sans plomb. Pour contrôler le respect des procédures définies dans le cadre du brasage sans plomb, une fonction de verrouillage de la température de travail définie peut être activée. La température de soudage ne peut pas être modifiée dans ce mode sans connaître le mot de passe.
Latempérature de la panne du fer à souder est contrôlée de manière entièrement numérique dans la plage de 200~480°C et la température actuelle est affichée sur l'écran LED. La
puissance de la microsoudeuse est de 150 W et permet un chauffage extrêmement rapide jusqu'à la température de travail immédiatement après la mise sous tension. Cette station
répond aux exigences de l'usage intensif, par rapport aux modèles 3300 et 3300L, cette station a un transformateur dans ses entrailles qui
garantit une longue durabilité même avec un fonctionnement continu. Les embouts interchangeables couvrent une large gamme d'applications, correspondant à la haute performance fournie. Cependant, en raison du type différent de stylo à souder, les pointes ne sont pas interchangeables avec la série de stylos à souder résistifs basés sur le type 936 ou LeadFree. En raison des performances que le système de soudure est censé atteindre, il est équipé d'un type de stylo de soudure robuste (type LF301) qui permet l'installation de pointes de soudure interchangeables de plus grands diamètres. Le
stylo à souder LF301 fourni n'est pas compatible avec la série
BK200 de
BAKON. Le stylo à souder est de très haute qualité de fabrication et contient une puissante bobine chauffante VH300 (150W).

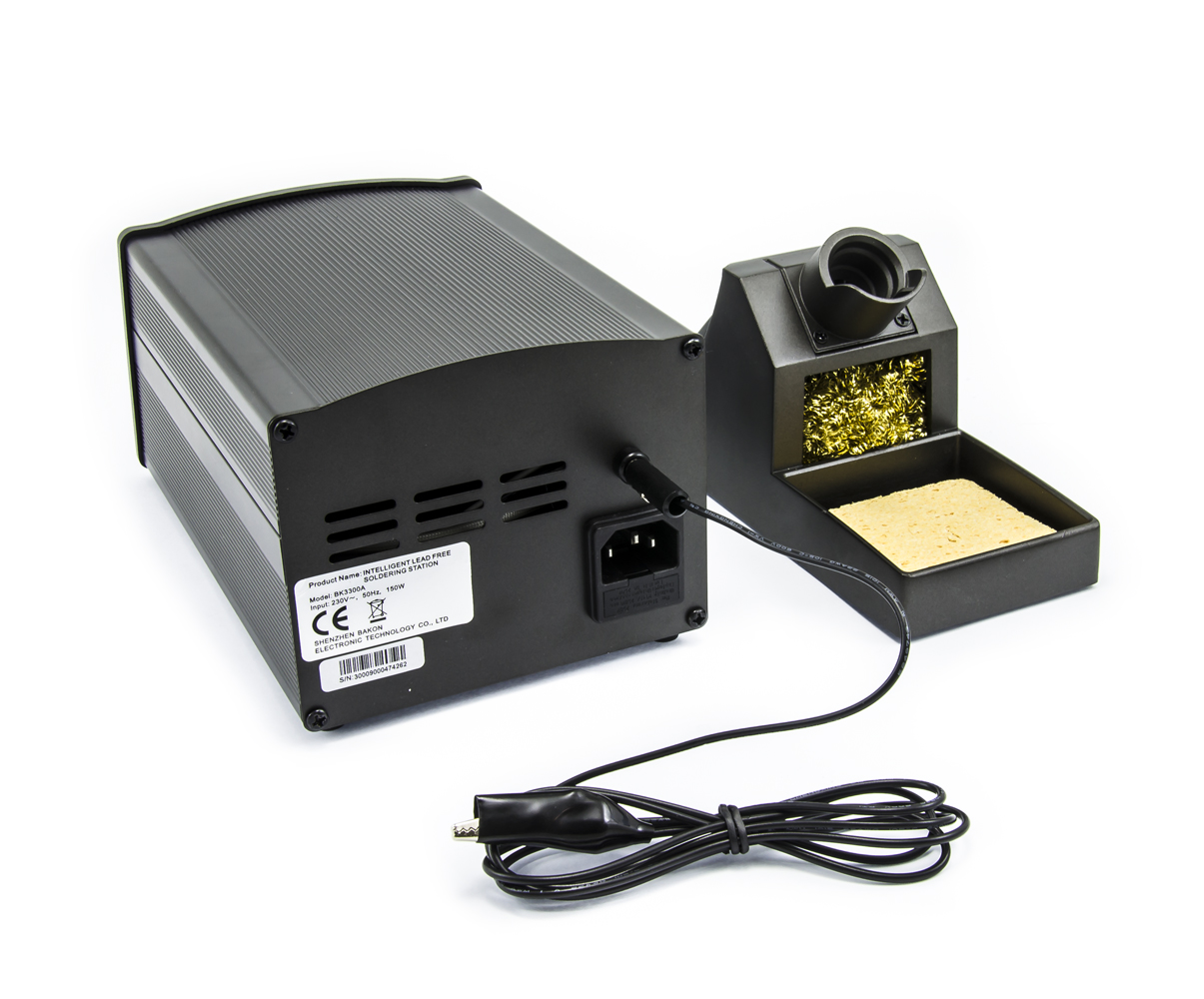

Comme tous les systèmes de soudure Bakon, le BK3300A se caractérise par une grande fiabilité et une construction mécanique robuste. Le châssis a été conçu avec soin pour garantir des performances antistatiques ; un connecteur de masse pour la mise à la terre des plots antistatiques ou des plaques à souder est inclus en standard et se trouve à l'arrière de l'unité. L'ensemble du corps de la station de soudage est constitué de profilés en aluminium. Le poids de la station autonome est de 3,8 kg. La station possède son propre ventilateur actif situé au bas du châssis. La fréquence de fonctionnement du chauffage par induction RF de la panne à souder est de 400 kHz et, par conséquent, le câble d'alimentation de la panne à souder est équipé d'un blindage pour éviter toute interférence possible, par exemple avec les composants en cours de réactivation.
Cette station de soudage est compatible avec
une large gamme de pannes de soudage par induction de la série BK300.
Paramètres
Micro-soudure |
---|
Contrôle de la température | numérique (boutons poussoirs) |
Indicateur de température | numérique (affichage) |
Stabilisation de la température | en mesurant la température de sortie |
Fonction d'extension de la durée de vie de la pointe | oui |
Résistance de la pointe à la mise à la terre | < 2 Ω |
Potentiel de la pointe contre la mise à la terre | < 2 mV |
Verrouillage de la température avec mot de passe | oui |
Stabilité en température | ± 2 °C bez zatížení |
Embouts interchangeables (type) | Bakon BK300 |
Type de stylo à souder | Bakon LF301 |
Type de bobine de chauffage | VH300 |
Dimensions (Largeur - Hauteur - Profondeur) [mm] | 130-210-105 mm |
Tension d'alimentation | 230V/50Hz |
Poids de l'emballage [kg]: | 5 kg |
