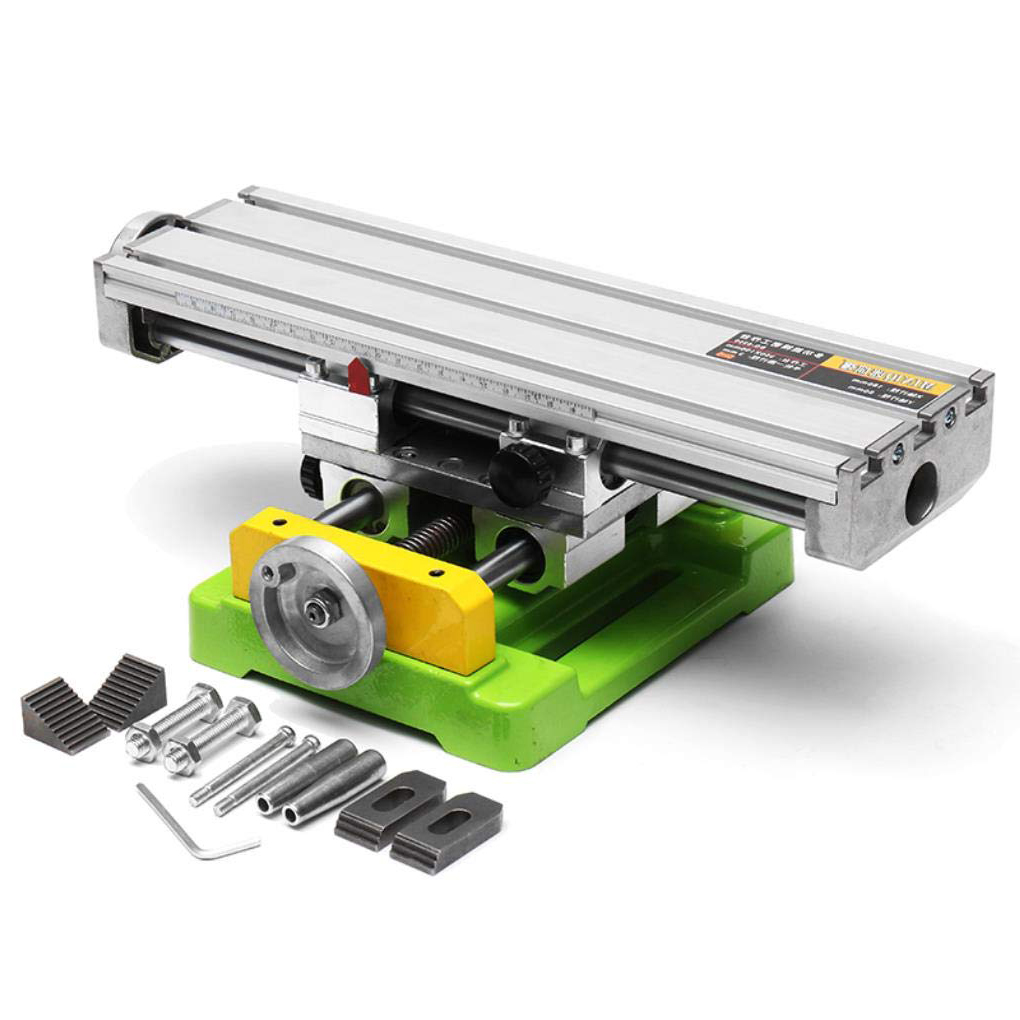

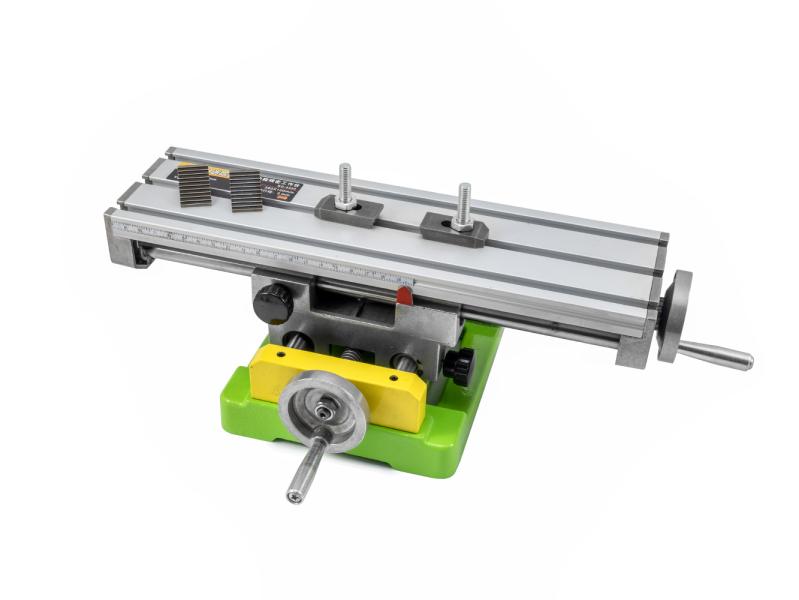

Table transversale compacte pour les travaux de fraisage et de perçage légers avec une surface de 350 x 100 mm.
La table est conçue pour les travaux légers de fraisage, de perçage et de fraisage de matériaux non ferreux et de métaux tendres (plastiques, bois, aluminium, cuivre, alliages d'étain et de plomb). La table peut être utilisée pour percer et usiner avec précision une grande variété de matériaux et de pièces, pour chanfreiner les bords ou pour fraiser n'importe quelle forme dans des boîtes, des joints imprimés et d'autres pièces en plastique, en bois ou en métal. La table est conçue principalement pour le bricolage, l'électronique et les imprimantes 3D.
La base de la table est prête à accueillir des perceuses à colonne et des supports pour mini-perceuses et fraiseuses. La table est mobile sur deux axes : X = 178 mm, Y = 50 mm. Le mouvement de la table dans les axes X et Y s'effectue à l'aide de roues de réglage, un tour de roue équivaut à un mouvement de 3 mm. Les roues sont munies d'une échelle pour un mouvement plus fin. 1 partie de l'échelle de la roue équivaut à un mouvement de 0,15 mm. La table est également équipée d'une règle coulissante pour un réglage facile et précis de l'axe X. La surface supérieure de la table comporte trois rainures en T destinées à recevoir des étaux et des pinces. La table est livrée avec des serre-joints étagés pour maintenir les pièces à usiner.
Le plateau de la table est déplacé à l'aide de barres trapézoïdales de 14 mm de diamètre et de barres de guidage de 13 mm. Le mouvement doux et précis est assuré par les paliers linéaires LM13UU. La table est entièrement métallique, très robuste, sans jeu. La rigidité et la précision du mouvement peuvent être réglées au moyen de sélecteurs rotatifs sur les deux axes.
La table BG6350 est une version robuste de la table
BG6300, se distinguant principalement par sa précision (type de course différent). La table BG6350 est également plus robuste et convient à l'usinage de matériaux plus durs.

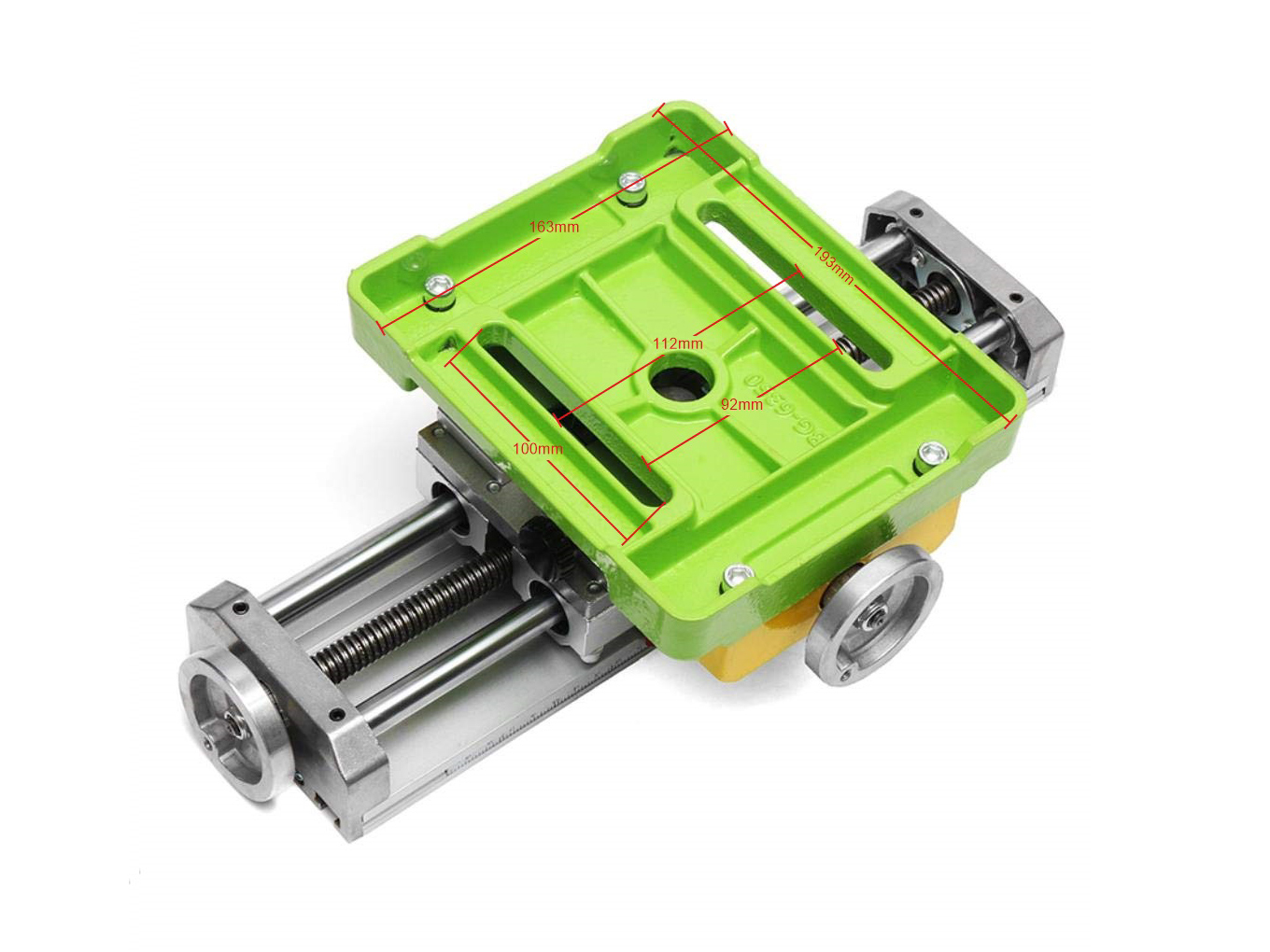

Les dimensions pour fixer la table à un support de perceuse d'établi ou de fraiseuse sont indiquées dans la galerie de produits.

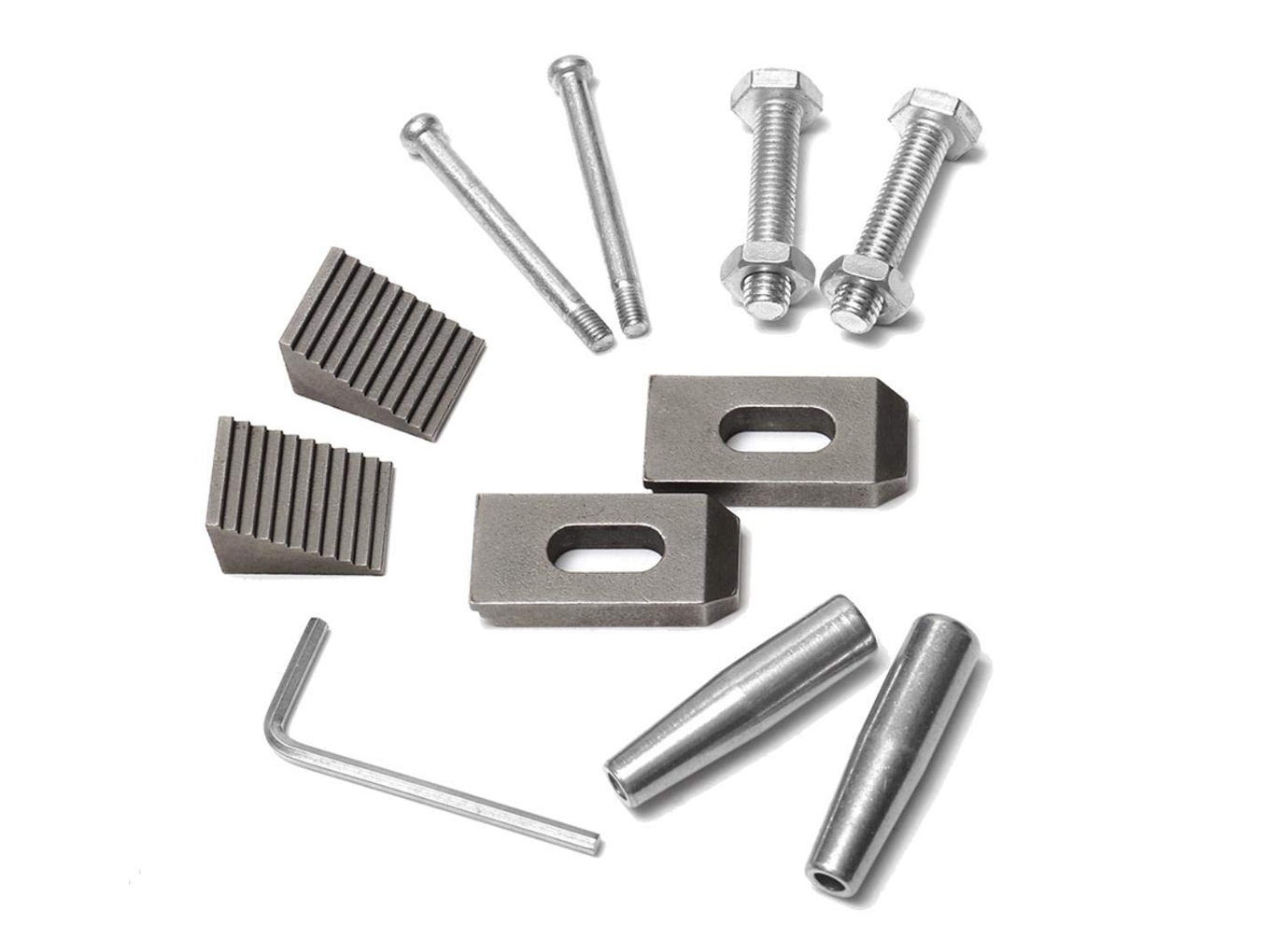

Contenu de l'emballage : table transversale, jeu de pinces étagées et vis de fixation des pinces.
Paramètres
| Dimensions de la table |
350x100mm lxw |
| Déplacement sur l'axe X |
178mm (déplacement latéral) |
| Déplacement de l'axe Y |
50 mm (déplacement avant-arrière) |
| Résolution du déplacement |
1 rotation de roue = 3mm |
| Division 0,15mm (1 partie de la roue = 0,15mm) |
|
| Dimension des rainures en T |
14,4 x 8,33 (diamètre intérieur et extérieur des rainures en T) |
| Dimensions totales de la table |
370x205x125mm (lxlxh) |
| Poids de la table |
6 kg |
| Poids de l'emballage [kg]: | 6.33 kg |
