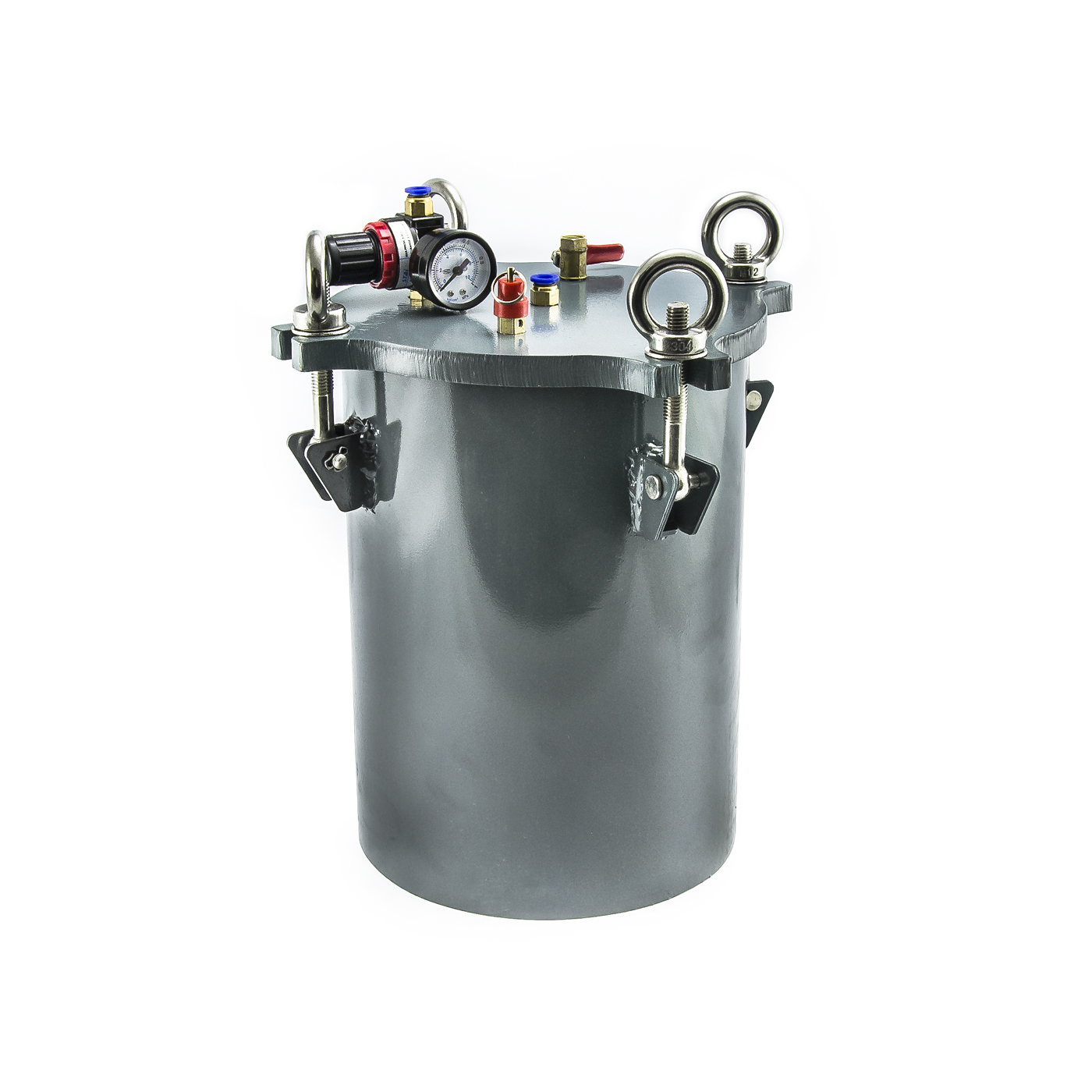

Réservoir sous pression robuste en acier de 10 litres avec réducteur de pression.

Le récipient sous pression est utilisé pour la distribution de matières liquides au moyen de distributeurs automatiques ou, en association avec un distributeur manuel approprié, également pour la distribution manuelle de matières liquides. La matière à extruder peut être versée directement dans le récipient. Dans le cas où le matériau est tel qu'il empêche le nettoyage de la cuve à la fin du travail, il est possible de placer ce liquide au fond de la chambre de pression dans un récipient approprié.

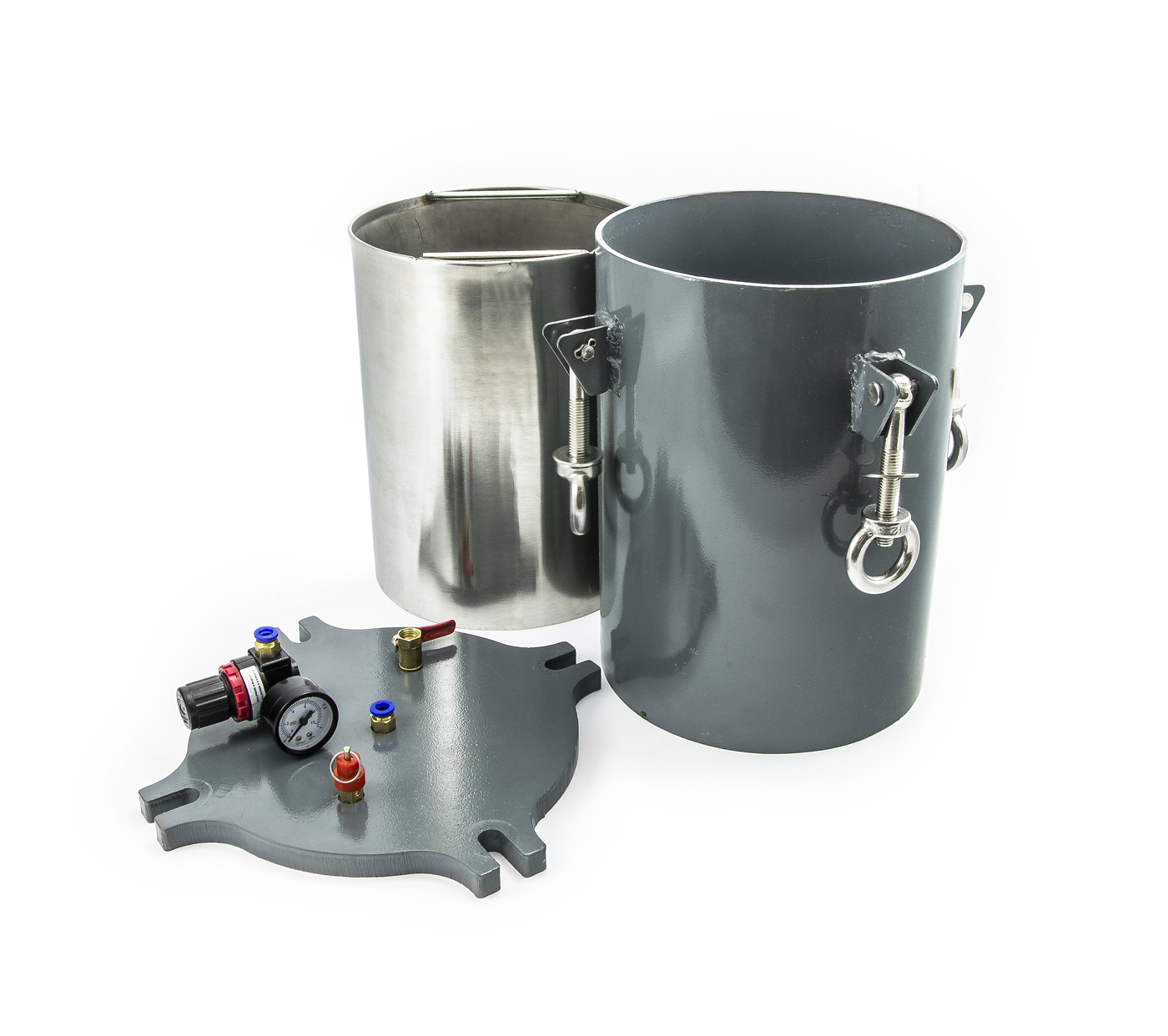

La bride d'entrée et de sortie de l'appareil à pression est compatible avec les systèmes de connecteurs 5/16" de John Guest et la tuyauterie européenne de 8 mm. Un tuyau peut être poussé à travers l'orifice de sortie et la bouche du tuyau peut être abaissée au fond du récipient de distribution. Le réservoir de pression est équipé d'une soupape de décharge, d'un manomètre et d'un régulateur de pression. La fermeture étanche est assurée par 4 vis robustes qui maintiennent le couvercle fermement en place. L'ouverture du conteneur n'est ni compliquée ni longue, il suffit de desserrer légèrement les vis et de les faire glisser pour retirer le couvercle. Le récipient est hermétiquement fermé, ce qui empêche l'évaporation des matériaux distribués et leur contamination.

Le système d'extrusion et de distribution contrôlées à partir de récipients sous pression est conçu principalement pour la distribution industrielle de volumes plus importants qui ne peuvent pas être pris en charge par les cartouches de distribution manuelle conventionnelles. Lorsque la distribution d'un grand volume est nécessaire, l'opérateur est obligé de tenir constamment des cartouches encombrantes et lourdes qui fatiguent les mains. Ce problème peut être partiellement résolu en accrochant la poignée de dosage au balancier. Toutefois, dans le cas de lots importants, l'opérateur sera toujours obligé de remplir les cartouches. Le fait de placer le fluide distribué dans la chambre de pression résout à la fois le problème du remplissage fréquent et celui du poids élevé de la pièce à main. La chambre de pression est disponible en plusieurs versions selon le volume : 0,5l, 2l, 5l, 10l et 25l.

Le récipient peut également être utilisé en mode de mélange volumétrique, pour le dosage de deux composants, où deux composants liquides sont mélangés directement pendant le dosage. Le fonctionnement du distributeur associé à deux chambres de pression est illustré par le distributeur de liquide double KH-228AB. Ce système de distribution est fourni avec deux récipients sous pression d'un demi-litre et peut être remplacé par ces deux récipients plus grands si des volumes plus importants sont nécessaires. Le réducteur de pression n'a pas de clapet anti-retour et n'affecte pas le fonctionnement de la cuve dans cette disposition. Pour des photos plus illustratives des options de raccordement des appareils à pression, veuillez vous référer aux produits ci-dessus.

Paramètres :

Récipient sous pression
hauteur totale (au-dessus de la valve) : 355mm
diamètre extérieur (couvercle) : 300mm
hauteur du cylindre intérieur : 280mm
diamètre intérieur : 213mm
volume total : 10 litres
pression de travail 3 bar
pression maximale 4 bar
connecteurs : John Guest 5/16" (pour tuyaux de 8mm)
matériau : acier au carbone
