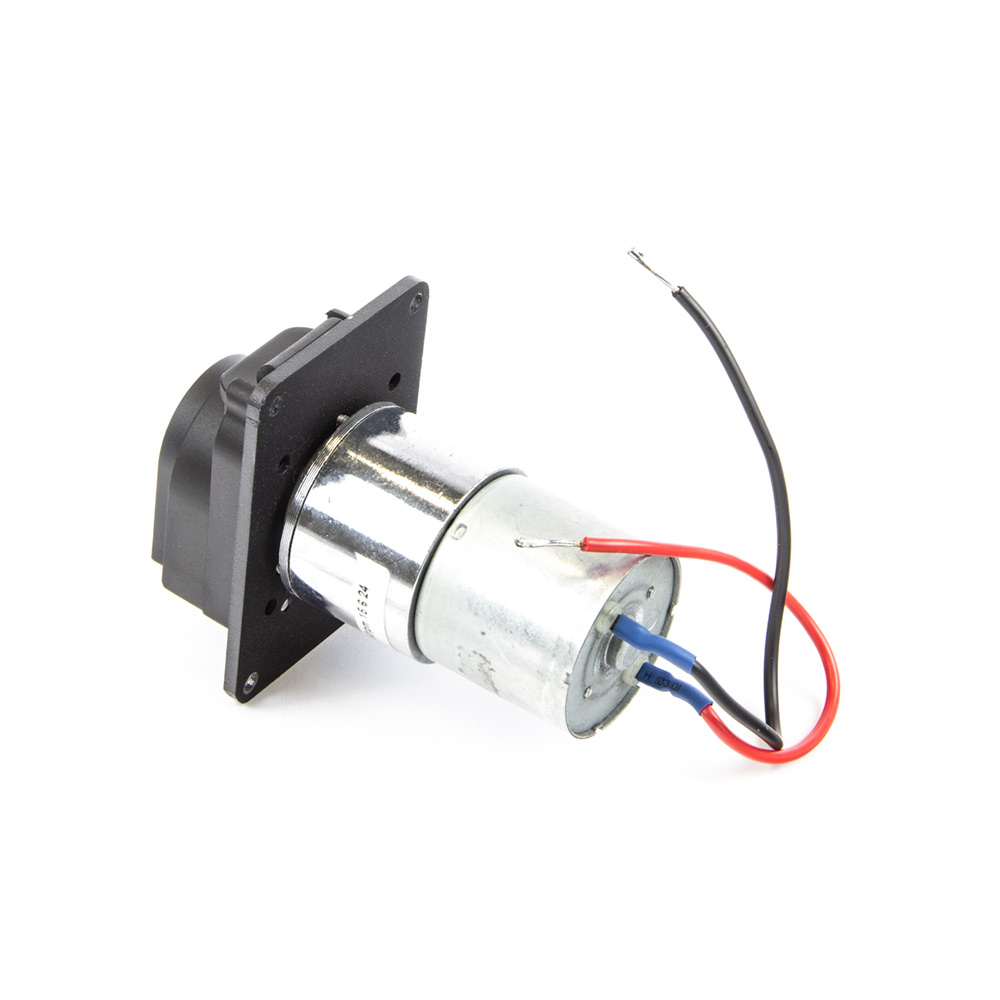

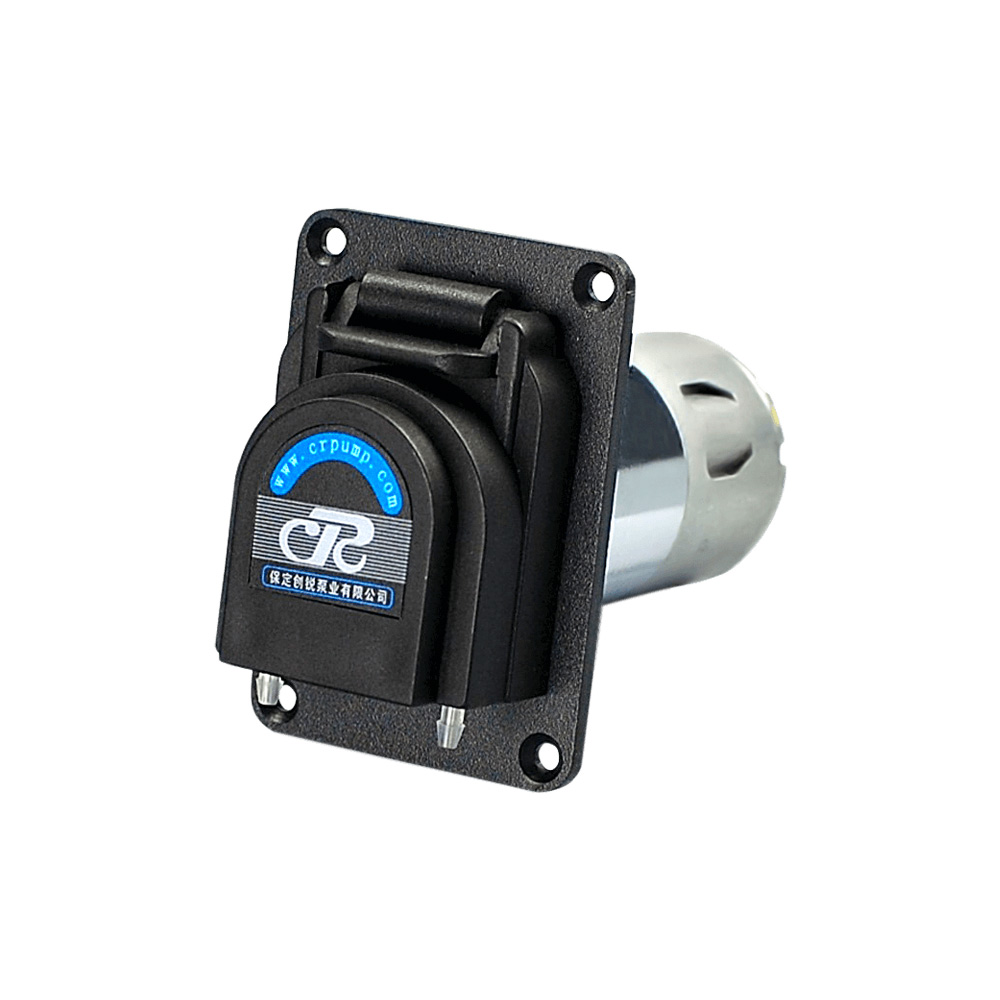

La pompe OEM209 avec la tête péristaltique WP110 supporte des tuyaux de 1×3, 2×4, 3×5 mm (diamètre intérieur x extérieur) et délivre un débit de 0,5 à 36 ml/min. Le débit résultant est contrôlé par la vitesse actuelle du moteur, qui peut être contrôlée très précisément soit en modifiant la tension continue 0-12V, soit en utilisant un contrôleur PWM.
Avec les pompes péristaltiques, il n'y a pas de contact direct du fluide avec la pompe ou tout autre élément de la pompe qui pourrait contaminer la substance pompée. Le fluide est transporté dans un tuyau en silicone qui peut être facilement nettoyé ou simplement remplacé.
Le principe de fonctionnement de la pompe péristaltique consiste à déplacer le tuyau flexible en silicone avec le fluide pompé au moyen de plusieurs ailettes situées sur un rotor qui tourne à une vitesse sélectionnée. Lorsque le rotor tourne, le tuyau est pincé aux points de contact entre les palettes et le tuyau, enfermant ainsi un petit volume de liquide qui est ensuite poussé vers l'avant hors du tuyau dans le sens de la rotation par la rotation du rotor. Un vide est créé derrière l'ailette qui pousse le liquide vers l'avant, ce qui permet au liquide pompé d'être réabsorbé sans bulles. La vitesse de pompage dépend directement du nombre de tours réglés et du diamètre intérieur du tuyau utilisé.
Comme tout se passe dans un tuyau fermé et qu'il n'y a aucun contact entre le liquide et la pompe, le tuyau ou l'environnement, tout type de liquide peut être pompé (dosé), y compris les liquides agressifs. Il faut toutefois tenir compte du matériau du tuyau, qui convient à l'alimentation et à l'usage médical.
La version OEM de la pompe est une solution idéale pour le développement d'équipements personnalisés pour le dosage de diverses substances et préparations liquides dans l'industrie alimentaire, chimique ou pharmaceutique.
Contenu de l'emballage : Pompe OEM 209
Liste des tuyaux en silicone compatibles
ID (mm) |
Diamètre extérieur (mm) |
Vitesse (rpm) |
Débit (ml/min) |
1 |
3 |
100 |
5 |
2 |
4 |
100 |
18,5 |
3 |
5 |
100 |
36 |
ID = diamètre intérieur,
OD = diamètre extérieur,
Flowrate = débit ml/min
Paramètres
Tête |
WP110 pour tuyaux de 1×3, 2×4, 3×5 mm |
Débit |
0,5-36ml/min |
Vitesse de rotation |
0.1~100rpm (changement de direction possible) |
Résolution de la vitesse |
0.1 tr/min |
Type de moteur |
Commutateur DC |
Alimentation électrique |
12V DC |
Puissance absorbée |
12V/1,5A |
Température de fonctionnement |
0-40°C |
Degré de protection IP |
IP31 |
Dimensions de l'appareil |
7x5x9cm (HxLxP) |
Poids de la pompe |
0,28 kg |
Poids de l'emballage [kg]: | 0.28 kg |
Plus de paramètres
Tête |
WP110 pour tuyaux de 1×3, 2×4, 3×5 mm |
Débit |
0,5-36ml/min |
Vitesse de rotation |
0.1~100rpm (changement de direction possible) |
Résolution de la vitesse |
0.1 tr/min |
Type de moteur |
Commutateur DC |
Alimentation électrique |
12V DC |
Puissance absorbée |
12V/1,5A |
Température de fonctionnement |
0-40°C |
Degré de protection IP |
IP31 |
Dimensions de l'appareil |
7x5x9cm (HxLxP) |
Poids de la pompe |
0,28 kg |
Poids de l'emballage [kg]: | 0.28 kg |
