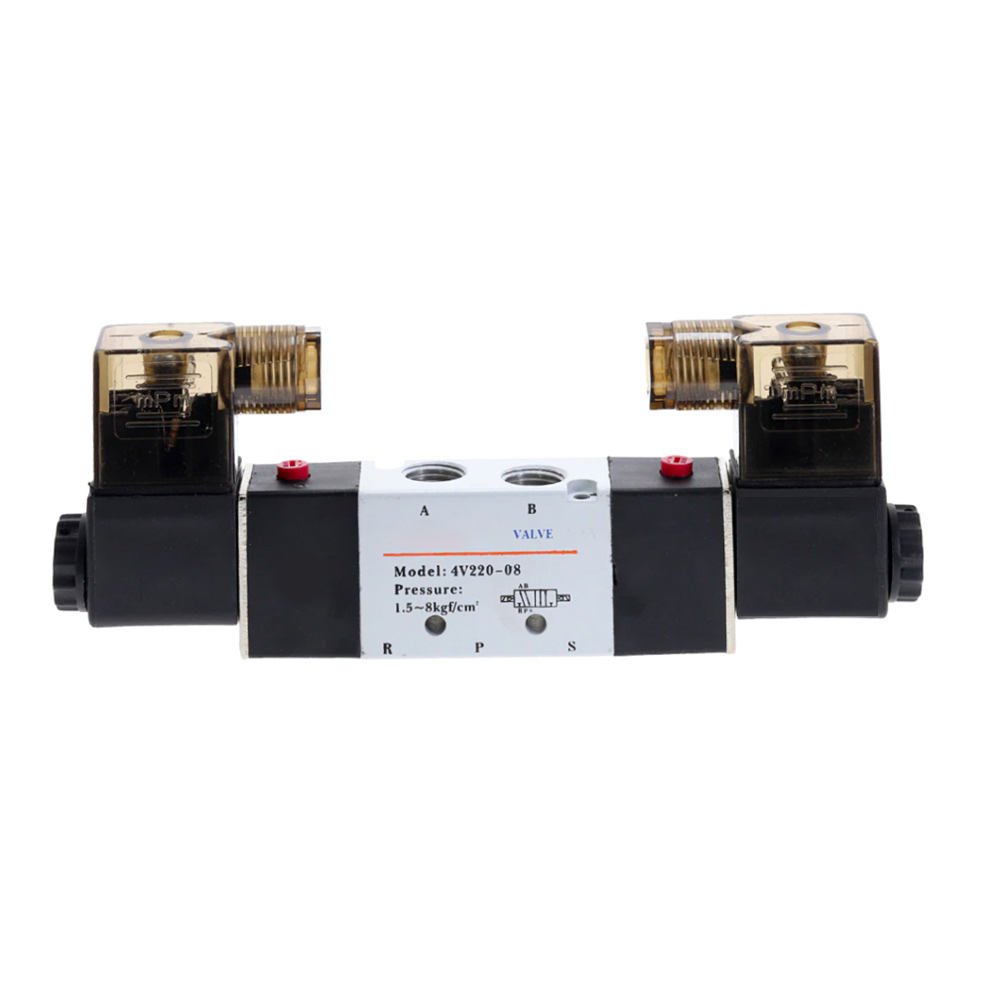

La vanne d'air à commande électrique - solénoïde 5/2 4V220-08 230V AC est utilisée pour contrôler les cylindres et les vannes pneumatiques dans les distributeurs de liquide, les fraiseuses CNC, les machines-outils, les lignes et systèmes de production et de distribution à l'aide d'un solénoïde et d'une distribution d'air 230V AC.

La vanne électrique à cinq positions et deux positions a une entrée principale (P) qui est utilisée pour distribuer l'air entre les sorties A et B. En commutant les deux bobines, la distribution est redirigée de l'entrée P vers la sortie A ou B. Les deux autres sorties, étiquetées R et S, sont des purges qui sont utilisées pour soulager la pression d'air ou pour réguler la pression d'air après le raccordement du papillon des gaz. Les purgeurs peuvent être utilisés avec la vanne d'étranglement (non incluse) pour régler la vitesse du piston pneumatique. La commande de la vanne fonctionne avec une tension continue de 230V et une consommation d'environ 25mA. L'entrée de l'alimentation de la valve est réalisée par des fils à extrémités libres d'une section de 0,35 mm et d'une longueur de 50 cm.

Le modèle bistable diffère du modèle monostable par sa conception à deux bobines. Dans la conception bistable, il n'est pas nécessaire d'appliquer une tension permanente à la bobine pour commuter la sortie, la commutation est réalisée par deux bobines qui maintiennent la position après la suppression de la tension.

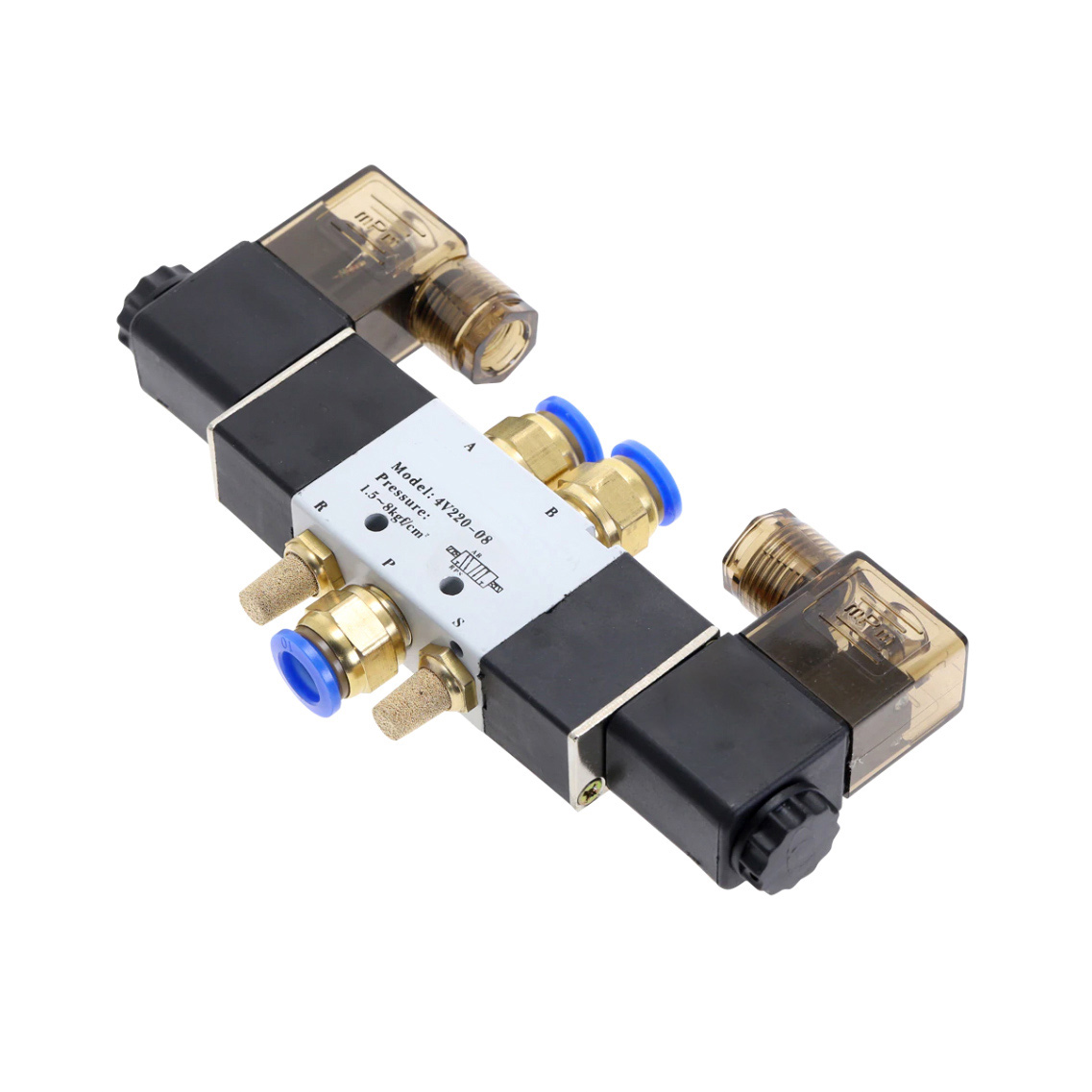

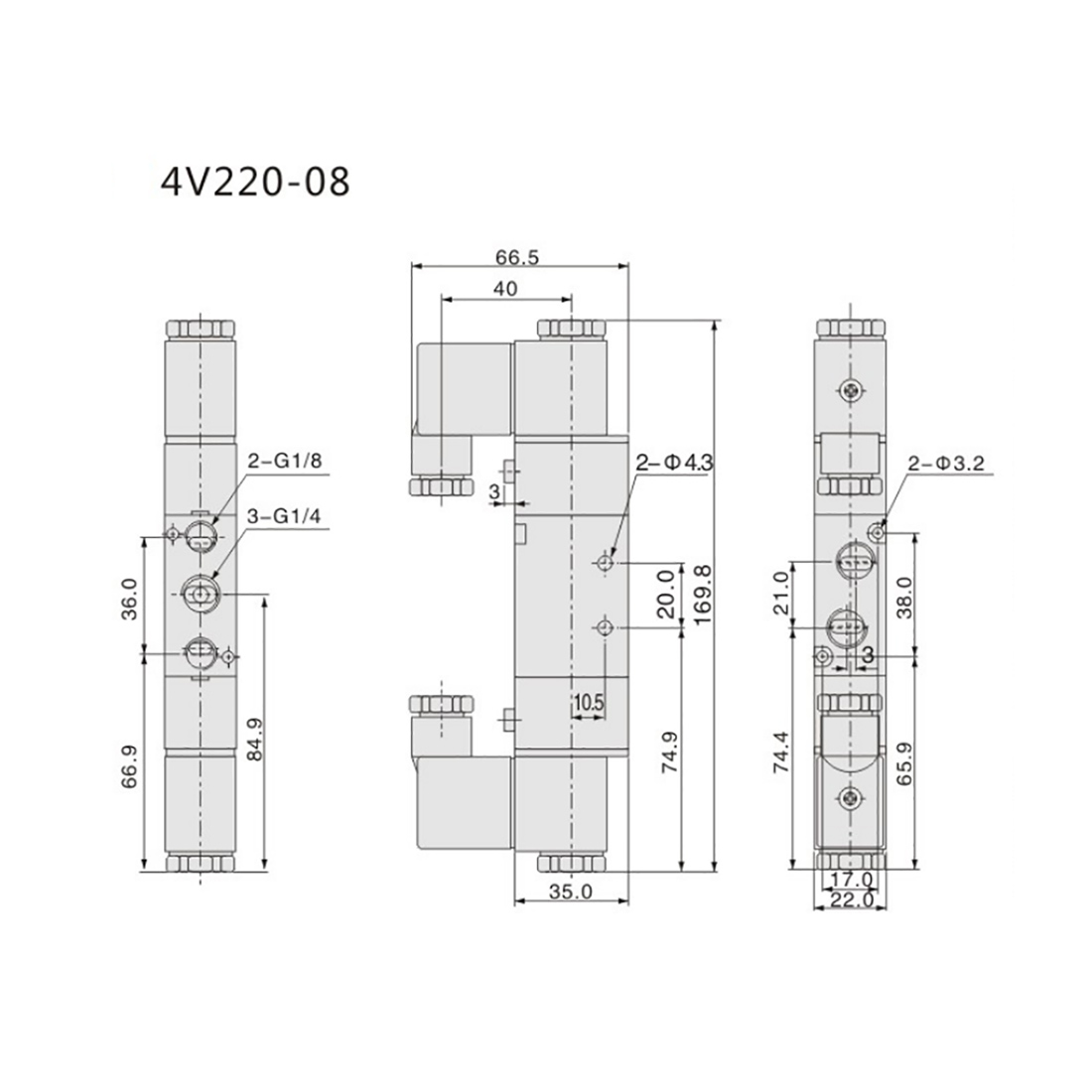

L'entrée et les sorties ont une extrémité filetée femelle G 1/8", dans laquelle sont vissés en usine des raccords rapides pour les tubes à filetage mâle de 8 mm. Les trous de la soufflerie sont dotés d'un filetage femelle G 1/4" dans lequel sont vissés les diffuseurs en laiton.
