Régulateur PID programmable à quatre canaux avec relais de sortie 230V/3A pour le contrôle et l'automatisation.
Le régulateur PID appartient aux régulateurs continus, il se compose de parties proportionnelles, d'intégration et de dérivation. Dans les systèmes de contrôle, il est placé devant le système contrôlé. Le contrôleur reçoit l'écart de commande et émet la variable d'action (ON/OFF). Il est conçu pour la commande d'équipements industriels et la commande/automatisation de fours de chauffage, d'équipements de soudage et d'autres machines dépendant de la chaleur. Le régulateur peut être utilisé pour contrôler très précisément la température de jusqu'à
quatre appareils ou éléments chauffants
différents. Le régulateur fonctionne sur le principe de la commutation de la sortie avec le retour d'information d'un capteur de température. Toutes les constantes et tous les paramètres peuvent être réglés et ajustés pour une régulation et une commutation optimales de la température. Le régulateur PID est nettement plus précis que n'importe quelle solution thermostatique.

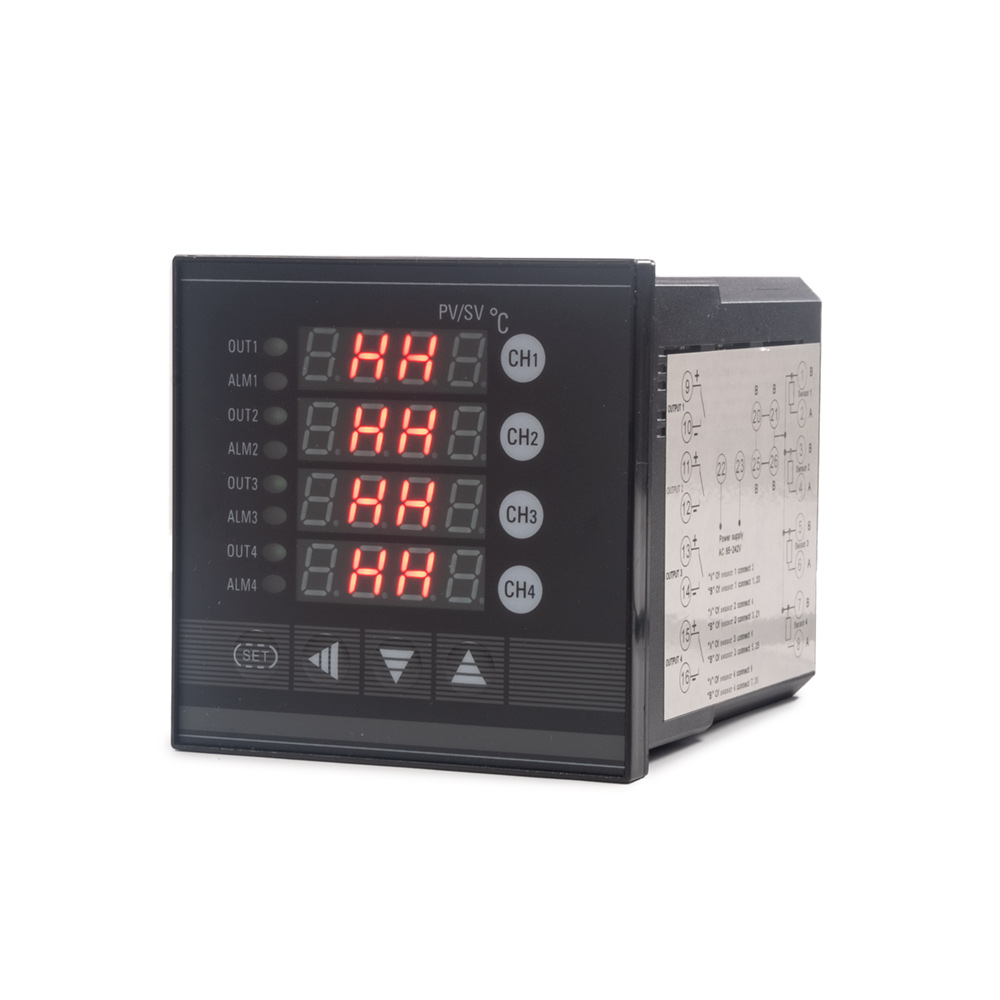

Le contrôleur à quatre canaux avec affichage à DEL rouge est conçu pour être intégré au panneau de l'équipement.

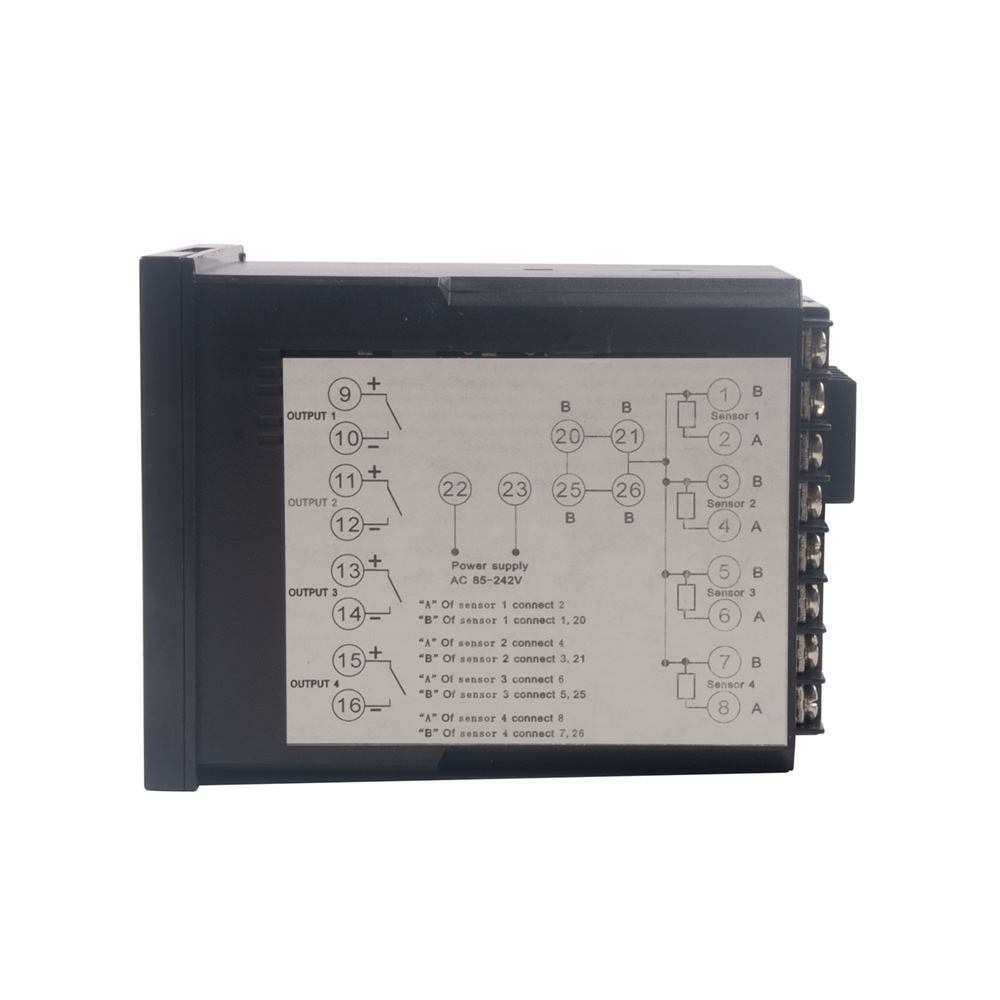

Le régulateur PID dispose de quatre entrées pour les capteurs de température (Cu50, PT2, K, E, J) et de quatre sorties relais 230V/3A AC pour le contrôle des appareils. Tous les paramètres nécessaires peuvent être réglés dans le menu du contrôleur.
Capteurs de température compatibles :
Cu50 -50 à 150℃
PT2 -199,9 à 600℃
K -30 à 1300℃
E -30 à 700℃
J -30 à 900℃
Options de réglage :
SPn - (n est le numéro du canal sélectionné) - réglage de la température de travail
ALn - réglage du mode d'alarme
SCn - correction du capteur - par défaut 0 (réglage/étalonnage du thermocouple du canal donné)
Pn - bande de proportionnalité - par défaut 0
In - composant d'intégration - par défaut 100
dn - composante d'origine - par défaut 25
HYn - hystérésis du canal
Atn - Autotuning - par défaut 0 (0-off, 1-on)
Contenu de l'emballage : Régulateur PID
Paramètres
Nombre de canaux |
4 |
Alimentation électrique |
230V/HZ |
Entrée |
capteur de température |
Sortie |
Relais AC 230V/3A |
Taux d'échantillonnage |
1x/1s |
Afficher |
affichage LED - rouge |
Capteurs de température |
(Cu50,PT2,K,E,J) |
Plage de température |
-199,9 à 1300℃ (en fonction du type de capteur de chaleur) |
Communication |
RS485 |
Température de fonctionnement |
-10-50.0 ℃ |
Ouverture de l'installation |
90x90x123mm LxHxD |
Dimensions |
97x97x135mm LxHxP |
Poids |
330g |
Poids de l'emballage [kg]: | 0.42 kg |
