Relais temporisé programmable XY-WJ01 125V/5A

Le XY-WJ01 est un module relais programmable numériquement avec fonction de retard et mode de cycle. Le module permet de régler le relais on/off dans la plage de 0.01s à suite du texte

Code produit:

103558

Variantes:

en stock (6-25 pc.)

Prix avec TVA Prix sans TVA

48,00 € 40,00 €

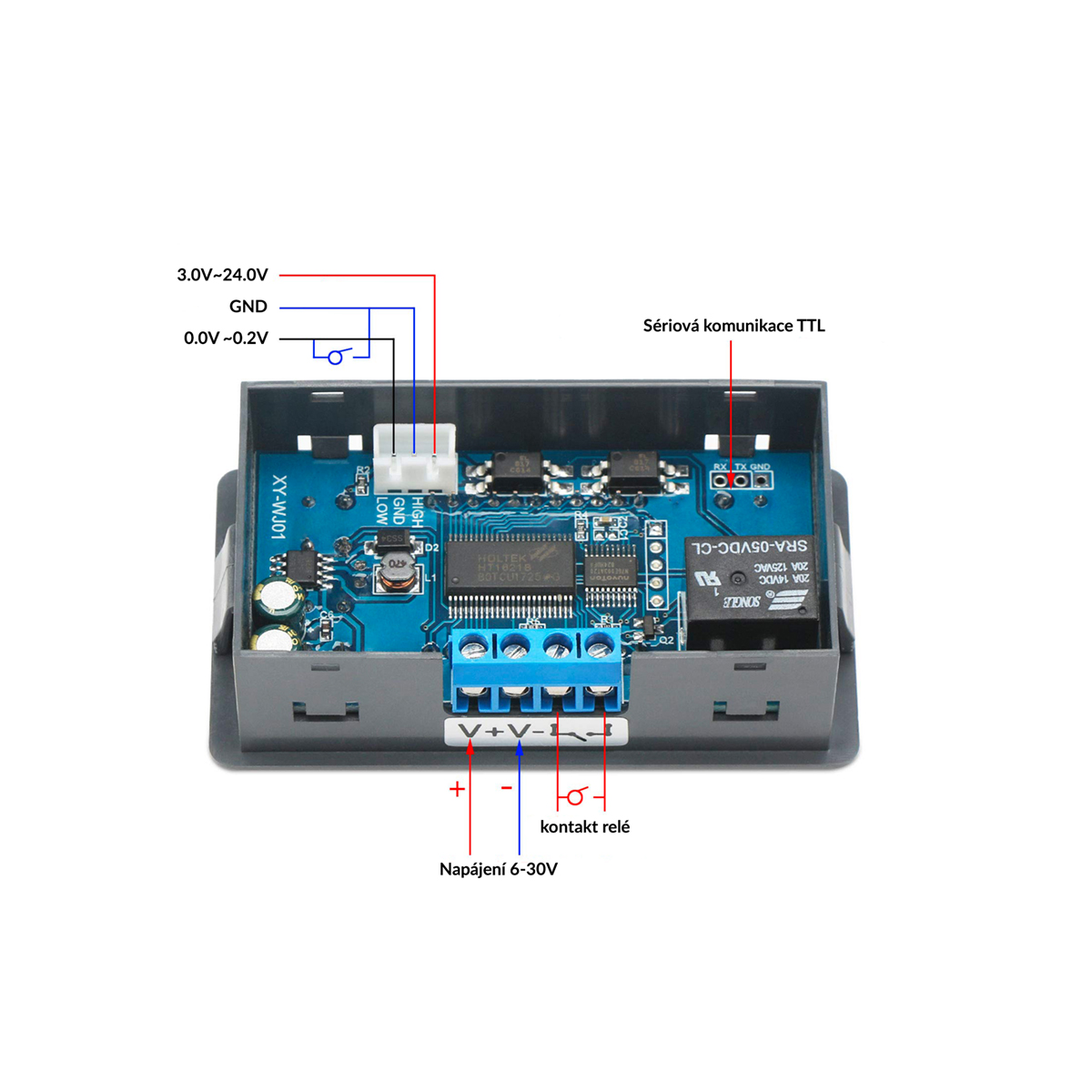

Le XY-WJ01 est un module relais programmable numériquement avec fonction de retard et mode de cycle. Le module permet de régler le relais on/off dans la plage de 0.01s à 999,9min avec fonction de retard en mode synchrone ou asynchrone avec la possibilité de régler le nombre de cycles 1-9999/infini, lorsque le relais cycle le temps que vous réglez T1 et la pause T2. Le relais peut être contrôlé par la tension 3.0V~24.0V, ou en commutant les contacts voir le diagramme de câblage dans la galerie.

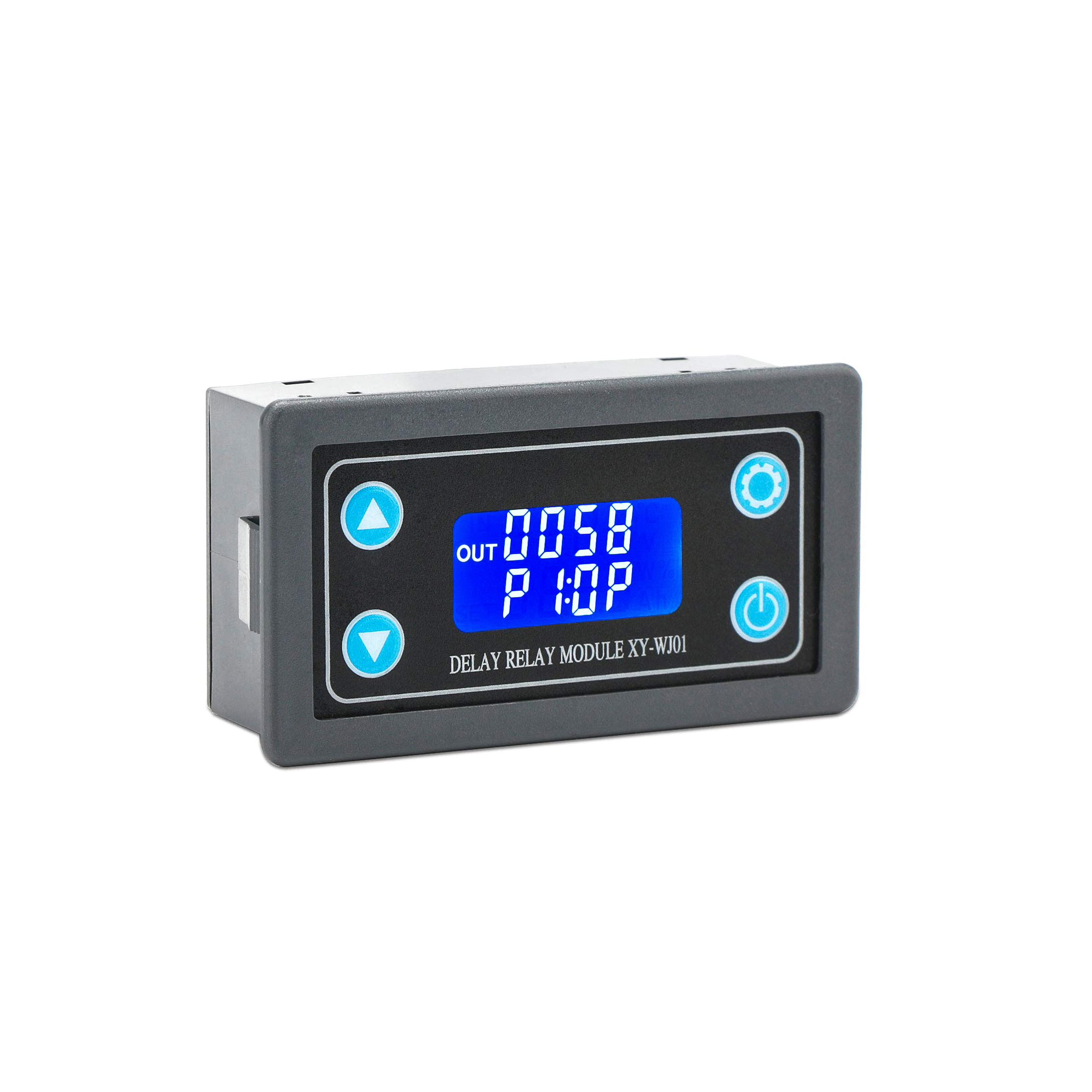

Un écran LCD rétroéclairé bleu clair avec une police blanche est utilisé pour afficher des informations sur les réglages et l'état du relais, et quatre boutons à commande numérique sont disposés autour de l'écran pour régler toutes les fonctions. Le module est conçu pour être intégré dans le boîtier ou le châssis de l'instrument.
Le module relais temporisé est utilisé dans les appareils et dispositifs électriques où il est nécessaire de modifier l'état au moyen d'une temporisation précise, pour contrôler l'éclairage, le chauffage ou les moteurs, les pompes, les machines de dosage, les ventilateurs, les contacteurs, etc.

Le module est adapté à la commande de pompes au moyen d'une temporisation précise avec possibilité de répétition, ce qui permet d'obtenir un dosage automatique et répété de liquides avec une grande précision.

Fonction de relais :
P1 - désactivation du relais au temps t1 programmé (une nouvelle pression sur le bouton au temps t1 réinitialise le compte à rebours)
P2 - désactivation du relais à l'instant t1 (une nouvelle pression sur le bouton à l'instant t1 arrête le compte à rebours)
P3 - enclenchement du relais à l'heure programmée t1
P4 - désactivation du relais pendant le temps programmé t1, activation du relais pendant le temps programmé t2 en mode cyclique (répétition)
(une nouvelle pression sur la touche permet de redémarrer et d'arrêter la minuterie)
P5 - activation du relais pour la durée programmée t1, désactivation du relais pour la durée programmée t2 en mode cyclique (répétition)
(une nouvelle pression sur le bouton redémarre et arrête la minuterie)
P6 ouverture du relais pour la durée programmée t1, fermeture du relais pour la durée programmée t2 en mode cyclique (répétition)
P7 ouverture du relais pour la durée t1, ouverture du relais pour la durée t2 en mode cyclique (répétition)
P8 Le relais est activé et la déconnexion des contacts de commande ouvre le relais pendant la durée T1
P9 Le relais est ouvert et la déconnexion des contacts de commande active le relais pendant la durée T1

Plages de réglage du temps :
1) 0,01sec~99,99sec
2) 0,1sec~999,9sec
3) 1sec~9999sec
4) 1min~999,9min

Alimentation	6V~30V
Consommation de courant lorsque le relais est ouvert	15mA
Consommation de courant lorsque le relais est ouvert	50mA
Charge maximale du relais	125V/5A (625W)
Prise en charge de la commande série TTL
Contrôle de tension	3.0V~24,0V / 0,0V~0,2V (par contacts de commutation)
Trou pour l'encastrement	75x40mm

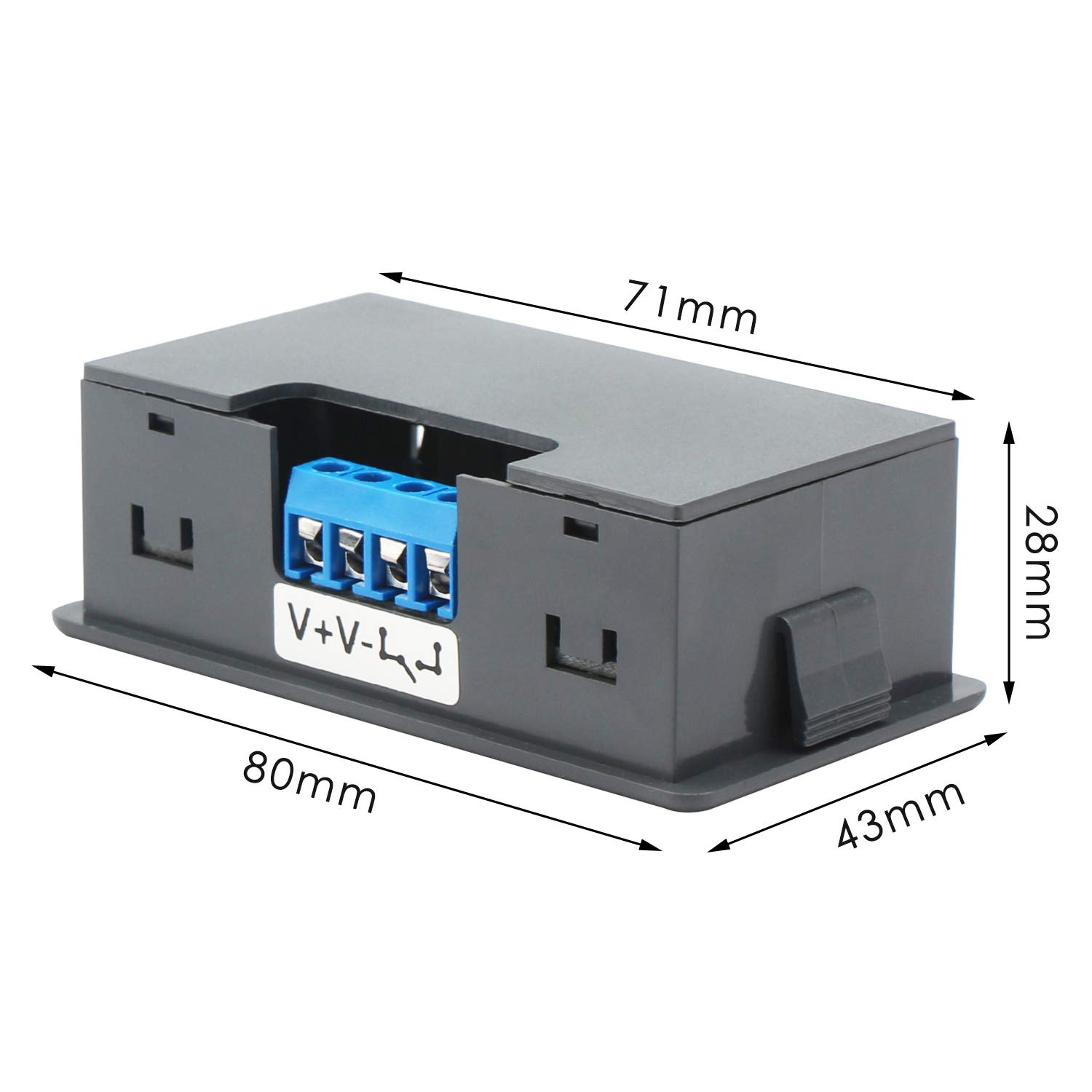

Dimensions	80x43x28mm (voir photo du produit)
Poids	41g

Poids de l'emballage [kg]:

0.048 kg

Plus de paramètres

Alimentation	6V~30V
Consommation de courant lorsque le relais est ouvert	15mA
Consommation de courant lorsque le relais est ouvert	50mA
Charge maximale du relais	125V/5A (625W)
Prise en charge de la commande série TTL
Contrôle de tension	3.0V~24,0V / 0,0V~0,2V (par contacts de commutation)
Trou pour l'encastrement	75x40mm
Dimensions	80x43x28mm (voir photo du produit)
Poids	41g

Poids de l'emballage [kg]:

0.048 kg

Produits connexes

Relais temporisé OMRON H3CR-A 240AC/100-125DC 0,05s - 300h

Minuterie industrielle numérique - relais OMRON H3CR-A avec réglage du temps de 0,01 seconde à 300 heures. La minuterie se caractérise par un contrôle mécanique du temps via un régulateur rotatif en combinaison avec des cadrans commutables via deux vis en croix sur le panneau. La vis de gauche modifie les valeurs de l'échelle de régulation 0 - 1,2 / 0 - 3 / 0 - 12 / 0 - 30 et la vis de droite modifie le coefficient global de l'échelle de temps - secondes / 10s / minutes / 10min / heures / 10hrs. Ainsi, la durée maximale du relais est de 300 heures et la durée minimale de 0,01s. Il existe également différents modes de fonctionnement du relais, qui peuvent également être modifiés à l'aide de la vis cruciforme située sur la partie supérieure du panneau. Modes : désactivation retardée, connexion retardée, activation et désactivation retardées, cycle symétrique à partir de la désactivation, cycle symétrique à partir de l'activation, activation après le temps programmé, avec commande par contact S

130,43 € / pc. 108,70 € sans TVA

Acheter

en stock2-5 pc.

Code:
102899

contrôleur industriel PID 8 canaux SSR 12V/20mA

Régulateur PID programmable à huit canaux avec commande 12V/20mA pour huit relais SSR pour le contrôle et l'automatisation. Le contrôleur PID est un contrôleur continu, composé de parties proportionnelles, d'intégration et de dérivation. Dans les systèmes de contrôle, il est placé devant le système contrôlé. Le contrôleur reçoit l'écart de commande et émet la variable d'action (ON/OFF). Il est conçu pour la commande d'équipements industriels et la commande/automatisation de fours de chauffage, d'équipements de soudage et d'autres machines dépendant de la chaleur. Le régulateur peut être utilisé pour contrôler très précisément la température de jusqu'à huit appareils ou éléments chauffants différents. Le régulateur fonctionne sur le principe de la commutation de la sortie avec le retour d'information d'un capteur de température. Toutes les constantes et tous les paramètres peuvent être réglés et ajustés pour assurer une régulation et une commutation optimales de la température. Le régulateur PID est nettement plus précis que n'importe quelle solution thermostatique. Le contrôleur à huit canaux avec affichage à DEL rouge est conçu pour être intégré au panneau d'équipement. Le contrôleur PID est équipé de huit entrées pour les capteurs de température (K, E, S, J) et d'une sortie de tension 12V/20mA pour contrôler huit relais SSR. Tous les paramètres nécessaires peuvent être réglés dans le menu du contrôleur. Capteurs de température compatibles. Options de réglage : SC - correction du capteur - par défaut 0 (réglage/étalonnage du thermocouple du canal) P - bande de proportionnalité - par défaut 0 I - composant d'intégration - par défaut 100 At - Autotuning - par défaut 0 (0-off, 1-on) t - durée du cycle en secondes - par défaut 5 (SSR - 2-8), (relais - 20), cycle plus court = précision plus élevée = usure plus importante des contacts du relais ou de la charge HY - hystérésis du contrôleur en degrés Celsius - par défaut 1 Sn - définition du thermocouple connecté - par défaut 0 (cellule K), valeurs autorisées 0-3, 0 - cellule K, 1 - cellule E, 2 - cellule J, 3 - cellule S Add - adresse du dispositif pour RS485 - par défaut 0 baud - vitesse de communication pour RS485 - par défaut 9600 Cn - communication - par défaut 0 (communication avec le PC), 1 = communication avec la mini-imprimante Contenu de l'emballage : Régulateur PID

328,70 € / pc. 273,91 € sans TVA

Acheter

en stock2-5 pc.

Code:
104262

Contrôleur industriel PID à six canaux SSR 12V/20mA

Régulateur PID programmable à six canaux avec commande 12V/20mA pour six relais SSR pour le contrôle et l'automatisation. Le contrôleur PID est un contrôleur continu, composé de parties proportionnelles, d'intégration et de dérivation. Dans les systèmes de contrôle, il est placé devant le système contrôlé. Le contrôleur reçoit l'écart de commande et émet la variable d'action (ON/OFF). Il est conçu pour la commande d'équipements industriels et la commande/automatisation de fours de chauffage, d'équipements de soudage et d'autres machines dépendant de la chaleur. Le régulateur peut être utilisé pour contrôler très précisément la température d'un maximum de six appareils ou éléments chauffants différents. Le régulateur fonctionne sur le principe de la commutation de la sortie avec le retour d'information d'un capteur de température. Toutes les constantes et tous les paramètres peuvent être réglés et ajustés pour assurer une régulation et une commutation optimales de la température. Le régulateur PID est nettement plus précis que n'importe quelle solution thermostatique. Le contrôleur à six canaux avec affichage à DEL rouge est conçu pour être intégré au panneau d'équipement. Le contrôleur PID est équipé de six entrées pour les capteurs de température (K, E, S, J.) et d'une sortie de tension 12V/20mA pour contrôler six relais SSR. Tous les paramètres nécessaires peuvent être réglés dans le menu du contrôleur. Sondes de température compatibles : K, E, S, J. Options de réglage : SC - correction du capteur - par défaut 0 (réglage/étalonnage du thermocouple du canal) P - bande de proportionnalité - par défaut 0 I - composant d'intégration - par défaut 100 At - Autotuning - par défaut 0 (0-off, 1-on) t - durée du cycle en secondes - par défaut 5 (SSR - 2-8), (relais - 20), cycle plus court = précision plus élevée = usure plus importante des contacts du relais ou de la charge HY - hystérésis du contrôleur en degrés Celsius - par défaut 1 Sn - définition du thermocouple connecté - par défaut 0 (cellule K), valeurs autorisées 0-3, 0 - cellule K, 1 - cellule E, 2 - cellule J, 3 - cellule S Add - adresse du dispositif pour RS485 - par défaut 0 baud - vitesse de communication pour RS485 - par défaut 9600 Cn - communication - par défaut 0 (communication avec le PC), 1 = communication avec la mini-imprimante Contenu de l'emballage : Régulateur PID

313,04 € / pc. 260,87 € sans TVA

Acheter

en stock2-5 pc.

Code:
104261

Régulateur PID à panneau 8 entrées avec relais 230V/3A

Régulateur PID programmable à huit canaux avec relais de sortie 230V/3A pour le contrôle et l'automatisation. Le contrôleur PID est un contrôleur continu, composé de parties proportionnelles, d'intégration et de dérivation. Dans les systèmes de contrôle, il est placé devant le système contrôlé. Le contrôleur reçoit l'écart de commande et émet la variable d'action (ON/OFF). Il est conçu pour la commande d'équipements industriels et la commande/automatisation de fours de chauffage, d'équipements de soudage et d'autres machines dépendant de la chaleur. Le régulateur peut être utilisé pour contrôler très précisément la température de jusqu'à huit appareils ou éléments chauffants différents. Le régulateur fonctionne sur le principe de la commutation de la sortie avec le retour d'information d'un capteur de température. Toutes les constantes et tous les paramètres peuvent être réglés et ajustés pour assurer une régulation et une commutation optimales de la température. Le régulateur PID est nettement plus précis que n'importe quelle solution thermostatique. Le contrôleur à huit canaux avec affichage à DEL rouge est conçu pour être intégré au panneau d'équipement. Le régulateur PID est équipé de huit entrées de capteurs de température (K, E, S, J) et de huit sorties de relais 230V/3A AC pour le contrôle des appareils. Tous les paramètres nécessaires peuvent être réglés dans le menu du contrôleur. Capteurs de température compatibles Options de réglage : SC - correction du capteur - par défaut 0 (réglage/étalonnage du thermocouple du canal) P - bande de proportionnalité - par défaut 0 I - composant d'intégration - par défaut 100 At - Autotuning - par défaut 0 (0-off, 1-on) t - durée du cycle en secondes - par défaut 5 (SSR - 2-8), (relais - 20), cycle plus court = précision plus élevée = usure plus importante des contacts du relais ou de la charge HY - hystérésis du contrôleur en degrés Celsius - par défaut 1 Sn - définition du thermocouple connecté - par défaut 0 (cellule K), valeurs autorisées 0-3, 0 - cellule K, 1 - cellule E, 2 - cellule J, 3 - cellule S Add - adresse du dispositif pour RS485 - par défaut 0 baud - vitesse de communication pour RS485 - par défaut 9600 Cn - communication - par défaut 0 (communication avec le PC), 1 = communication avec la mini-imprimante Contenu de l'emballage : Régulateur PID

318,26 € / pc. 265,22 € sans TVA

Acheter

en stock1 pc.

Code:
104242

Régulateur industriel PID à six canaux avec relais 230V/3A

Régulateur PID programmable àsix canaux avec relais de sortie 230V/3A pour le contrôle et l'automatisation. Le contrôleur PID est un contrôleur continu, composé de parties proportionnelles, d'intégration et de dérivation. Dans les systèmes de contrôle, il est placé devant le système contrôlé. Le contrôleur reçoit l'écart de commande et émet la variable d'action (ON/OFF). Il est conçu pour la commande d'équipements industriels et la commande/automatisation de fours de chauffage, d'équipements de soudage et d'autres machines dépendant de la chaleur. Le régulateur peut être utilisé pour contrôler très précisément la température d'un maximum de six appareils ou éléments chauffants différents. Le régulateur fonctionne sur le principe de la commutation de la sortie avec le retour d'information d'un capteur de température. Toutes les constantes et tous les paramètres peuvent être réglés et ajustés pour garantir une régulation et une commutation optimales de la température. Le régulateur PID est nettement plus précis que n'importe quelle solution thermostatique. Le contrôleur à six canaux avec affichage à DEL rouge est conçu pour être intégré au panneau d'équipement. Le contrôleur PID est équipé de six entrées pour les sondes de température (K,E,S,J.) et de six sorties relais 230V/3A AC. pour contrôler l'appareil. Tous les paramètres nécessaires peuvent être réglés dans le menu du contrôleur. Capteurs de température compatibles. Options de réglage : SC - correction du capteur - par défaut 0 (ajustement/étalonnage du thermocouple du canal) P - bande de proportionnalité - par défaut 0 I - composant d'intégration - par défaut 100 At - Autotuning - par défaut 0 (0-off, 1-on) t - durée du cycle en secondes - par défaut 5 (SSR - 2-8), (relais - 20), cycle plus court = précision plus élevée = usure plus importante des contacts du relais ou de la charge HY - hystérésis du contrôleur en degrés Celsius - par défaut 1 Sn - définition du thermocouple connecté - par défaut 0 (cellule K), valeurs autorisées 0-3, 0 - cellule K, 1 - cellule E, 2 - cellule J, 3 - cellule S Add - adresse du dispositif pour RS485 - par défaut 0 baud - vitesse de communication pour RS485 - par défaut 9600 Cn - communication - par défaut 0 (communication avec le PC), 1 = communication avec la mini-imprimante Contenu de l'emballage : Régulateur PID

297,39 € / pc. 247,83 € sans TVA

Acheter

en stock2-5 pc.

Code:
104241

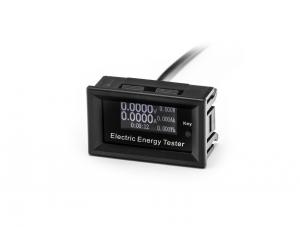

Testeur de panneaux multifonction, 1-100V DC, 0-15A

Testeur de panneau multifonction (multimètre) pour mesurer la tension de 1 à 100 V, le courant de 0 à 15 A et d'autres quantités telles que la puissance (W), la capacité de la batterie (mAh) et le total de l'électricité fournie (Wh). Il est également possible de mesurer la température. Un écran LCD d'une résolution de 128x64px est utilisé pour afficher les quantités. Le testeur a besoin d'une alimentation externe de 5V DC, qui peut être réalisée soit par un câble mico USB, soit par un connecteur pour la connexion d'une alimentation externe. Pour mesurer les quantités, 2 bornes V+/V- in et V+/V- out sont utilisées. La livraison comprend 2 paires de câbles terminés par des bornes en forme de crocodile et une paire avec un connecteur pour l'alimentation externe. Le câble micro USB n'est pas inclus. Le testeur de panneau est de taille minimaliste, conçu pour être intégré dans un panneau ou un châssis d'alimentation où il peut servir d'unité d'affichage pour les quantités de sortie. Les dimensions du trou intégré sont de 44,85 - 25,6 - 21,3 mm (l, h, p). Il s'agit de la taille de la base du testeur (le cadre autour de l'écran est plus grand).

33,39 € / pc. 27,83 € sans TVA

Acheter

en stock2-5 pc.

Code:
102135

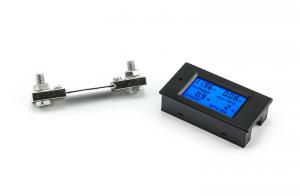

Multimètre de tableau PZEM-051 6,5-100VDC, 100A
