Oscilloscope numérique professionnel de laboratoire Hantek DSO5102P avec deux canaux pour des mesures jusqu'à 100MHz, un taux d'échantillonnage de 1GS/s, un écran LCD lumineux et une connexion USB au PC.
L'oscilloscope Hantek DSO5102P offre beaucoup dans cette gamme de prix. Ses principaux avantages sont un écran LCD couleur 7" lumineux avec de grands angles de vue et une résolution de 800x480 pixels (WVGA), la possibilité de connexion et de contrôle par PC (logiciel inclus), un hôte USB sur le panneau avant (possibilité d'enregistrer les données mesurées), 32 mesures automatiques, la fonction autoset et surtout la simplicité et l'intuitivité des commandes de l'oscilloscope.
Le logiciel de commande de l'oscilloscope comprend toutes les fonctions couramment utilisées et présente des caractéristiques peu communes dans cette gamme de prix. Il s'agit notamment de fonctions telles que la réinitialisation automatique, les fenêtres simple/double, les fonctions mathématiques, y compris la FFT (transformée de Fourier rapide), les options de déclenchement étendues avec des paramètres détaillés (front, impulsion, pente, permutation, temps d'attente, vidéo, ligne CA et source externe), la possibilité de sauvegarder et d'enregistrer des signaux (sur la mémoire interne ou sur un lecteur USB), divers curseurs de mesure et des valeurs mesurables, tant dans le système horizontal que vertical.
L'écran est entouré de boutons de fonction de contrôle F0 - F7, qui peuvent être utilisés pour basculer facilement entre les différents réglages et fonctions de l'écran (une aide est toujours fournie par des boîtes de dialogue dans AJ expliquant les contrôles). Les valeurs mesurées peuvent être affichées sous forme de points ou de vecteurs, et il existe également une fonction de persistance de l'affichage qui vous permet de voir la progression historique des signaux sur toute la durée de la mesure. Des paramètres de contraste ou de type de grille et de visibilité sont également disponibles. Bien entendu, l'affichage peut être commuté entre YT et XY.
L'oscilloscope peut également faire l'objet d'une mise à niveau du micrologiciel, que le fabricant met gratuitement à disposition, ou d'une auto-calibration automatique. L'interface utilisateur de l'oscilloscope est vraiment sophistiquée jusque dans les moindres détails. Outre les commandes primaires, il existe également des détails tels que le simple changement des couleurs de l'interface utilisateur. Il convient également de mentionner ici l'aide complète avec une grille en anglais, qui peut être lue et parcourue directement sur l'oscilloscope. Presque toutes les fonctions sont documentées ici.
Les dimensions de l'oscilloscope sont minimes, et il ne prend pas beaucoup de place sur le bureau - 320(l) x 150(h) x 125(p). L'oscilloscope est également équipé de pieds pliants qui lui permettent de s'incliner pour une meilleure maniabilité, ainsi que d'une poignée cachée dans le châssis en plastique pour un transport facile. L'oscilloscope ne pèse que 2 kg.
l'oscilloscope est un élément de base de tout atelier de bricolage et de tout centre de service professionnel et ne peut être remplacé par aucun autre instrument de mesure ou combinaison de plusieurs instruments. Il peut afficher avec précision la forme d'onde temporelle et d'amplitude des signaux électriques connectés, il peut remplacer par exemple les millivoltmètres et voltmètres de précision à courant continu et alternatif nf et vf, les appareils de mesure de la tension de crête et de la tension effective, les tachymètres, les sondes logiques, etc. Les oscilloscopes peuvent enregistrer et afficher les formes d'onde de tension et les changements de tension lorsque la fonction du dispositif connecté change. Il s'agit donc d'un instrument très polyvalent dans un large domaine d'intérêt pour le service et le développement de l'électronique et du diagnostic. Grâce à la précision de la mesure, vous évitez de remplacer constamment des pièces de rechange sans trouver la cause du défaut, ce qui prend du temps et, surtout, rend les réparations plus coûteuses. Les oscilloscopes peuvent être utilisés pour mesurer pratiquement toute l'électronique, à la fois à la maison et dans l'industrie pour la réparation et le développement d'équipements électroniques. Ils sont également très utiles pour la recherche de pannes et les diagnostics dans les voitures, pour mesurer et comparer les entrées de tension et vérifier les capteurs, l'allumage et pour vérifier toute l'électronique à l'intérieur de la voiture.
L'oscilloscope convient aux salles de classe des écoles et aux laboratoires de mesure électrique qui ont du mal à boucler leur budget.

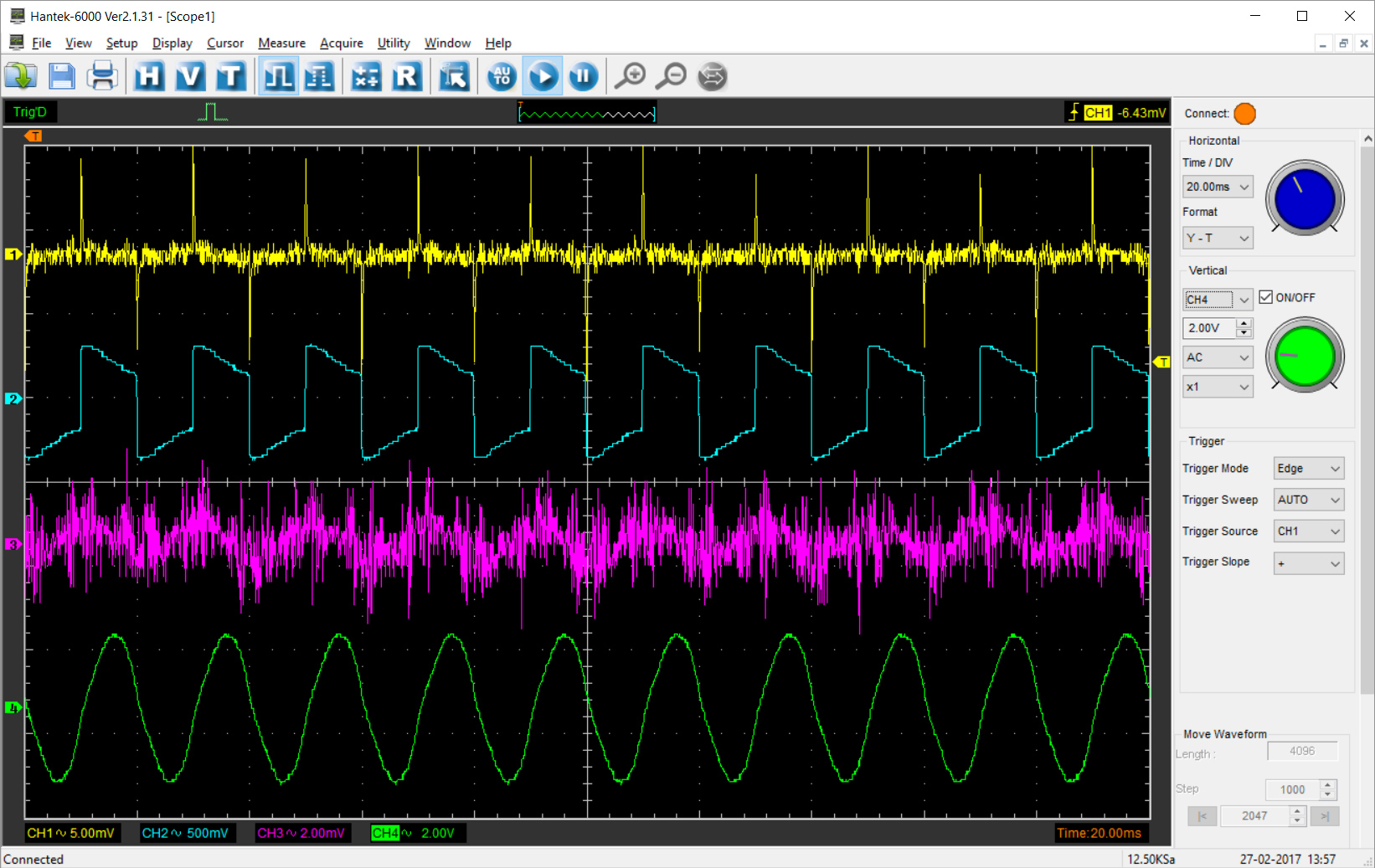

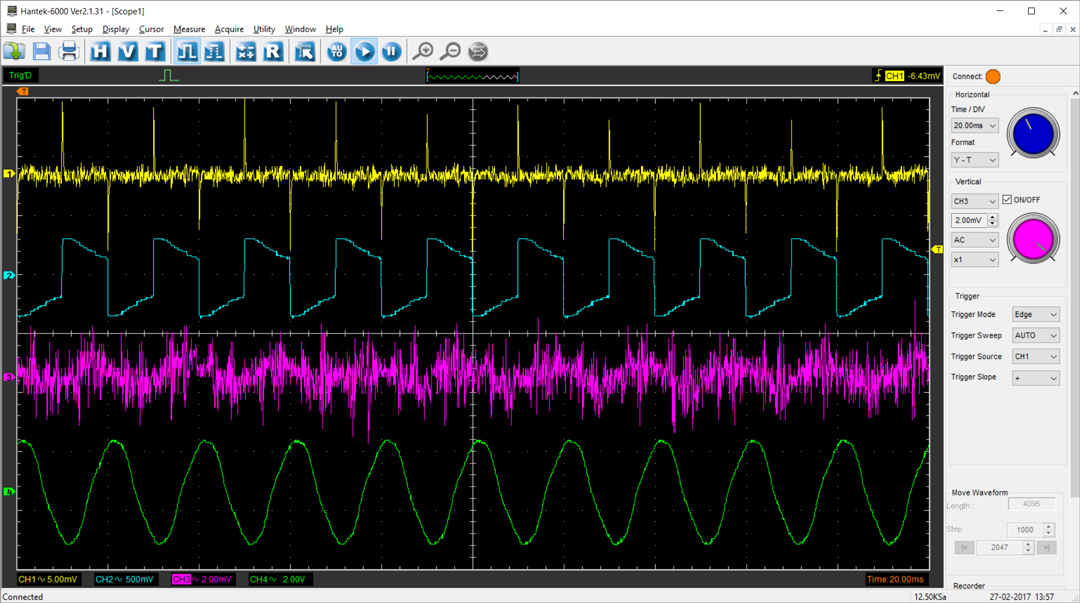

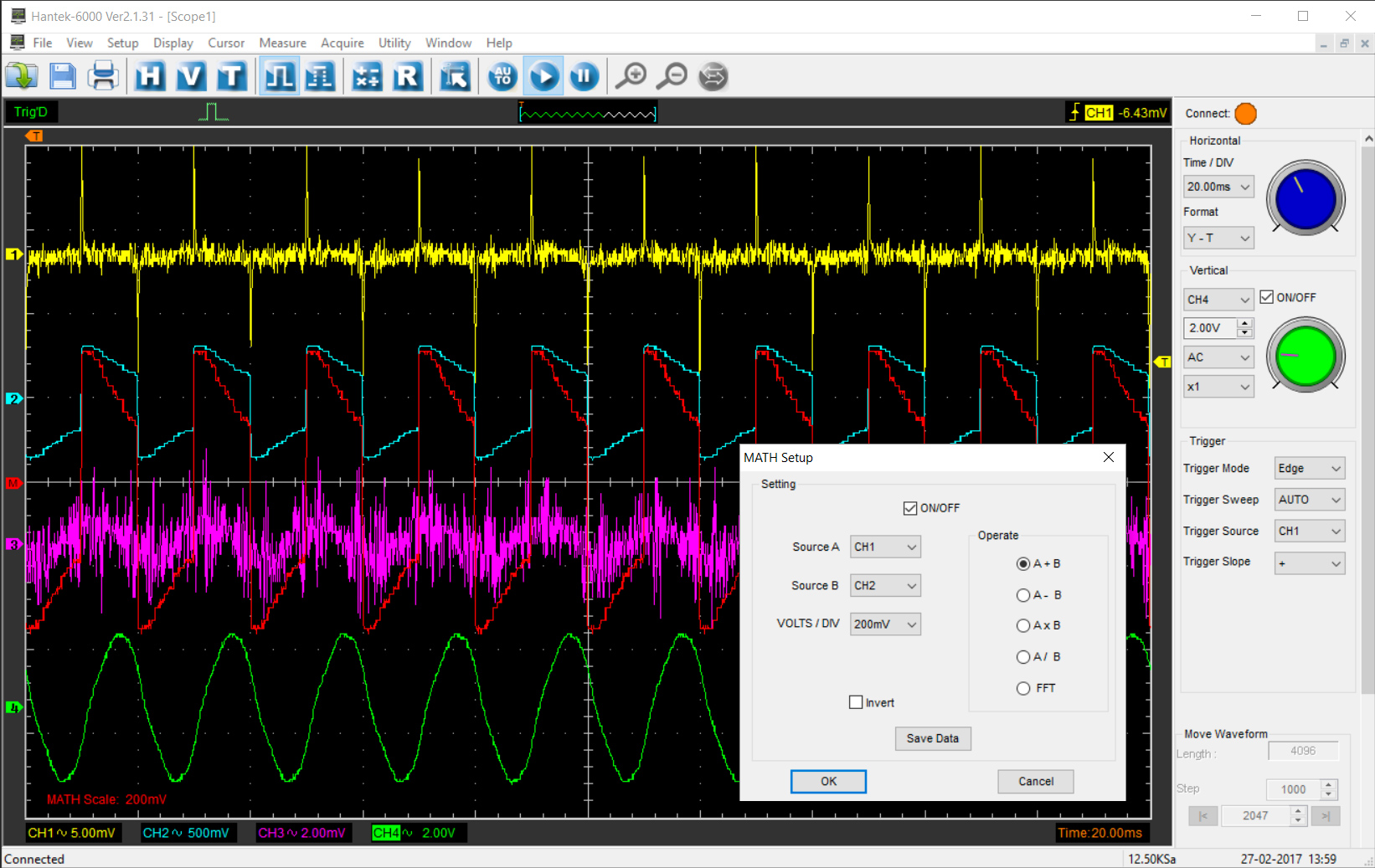

Logiciel de contrôle PC
Lalivraison comprend un oscilloscope Hantek DSO5102P, 2 sondes Hantek PP-150, un outil de calibrage de la sonde, des anneaux de résolution de la sonde de couleur, un CD d'installation, un câble USB.

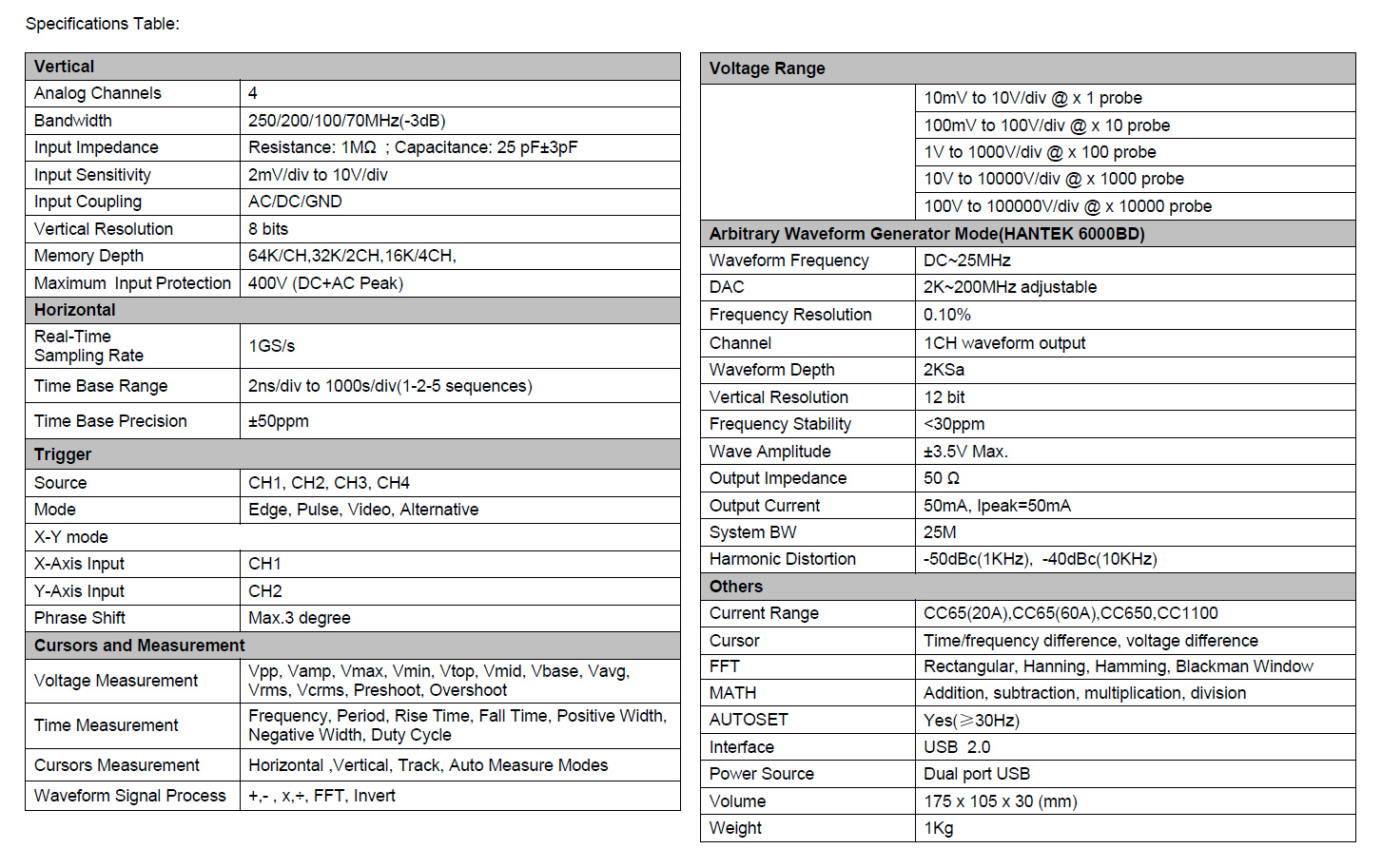

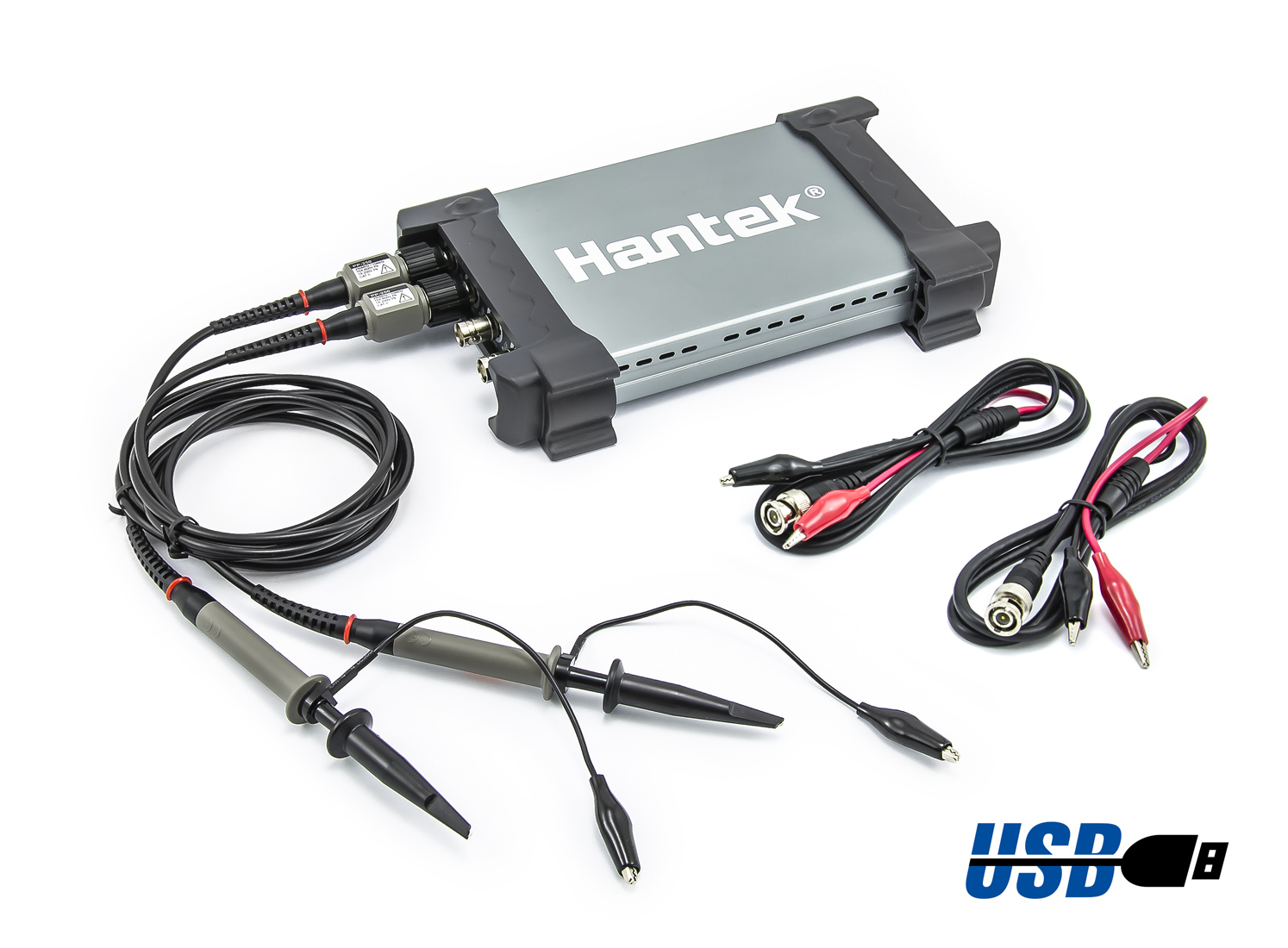

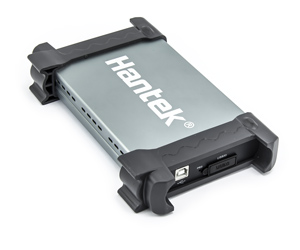

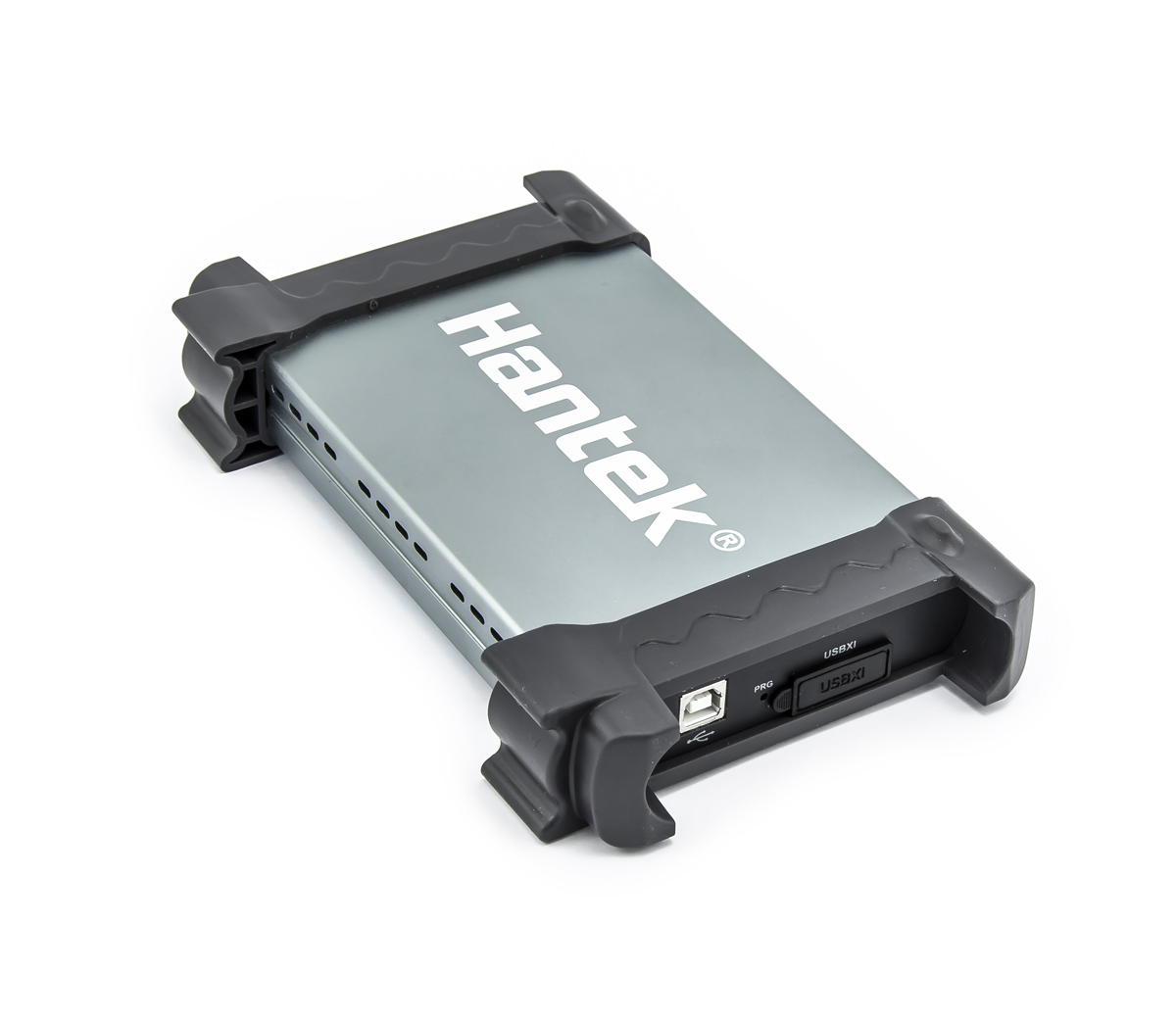

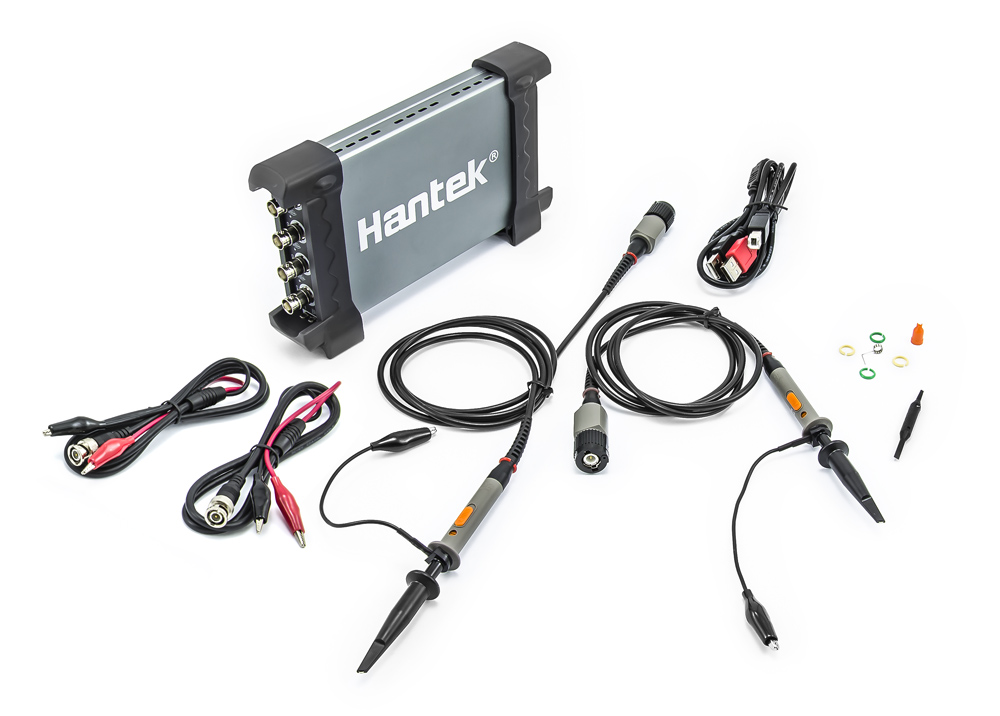

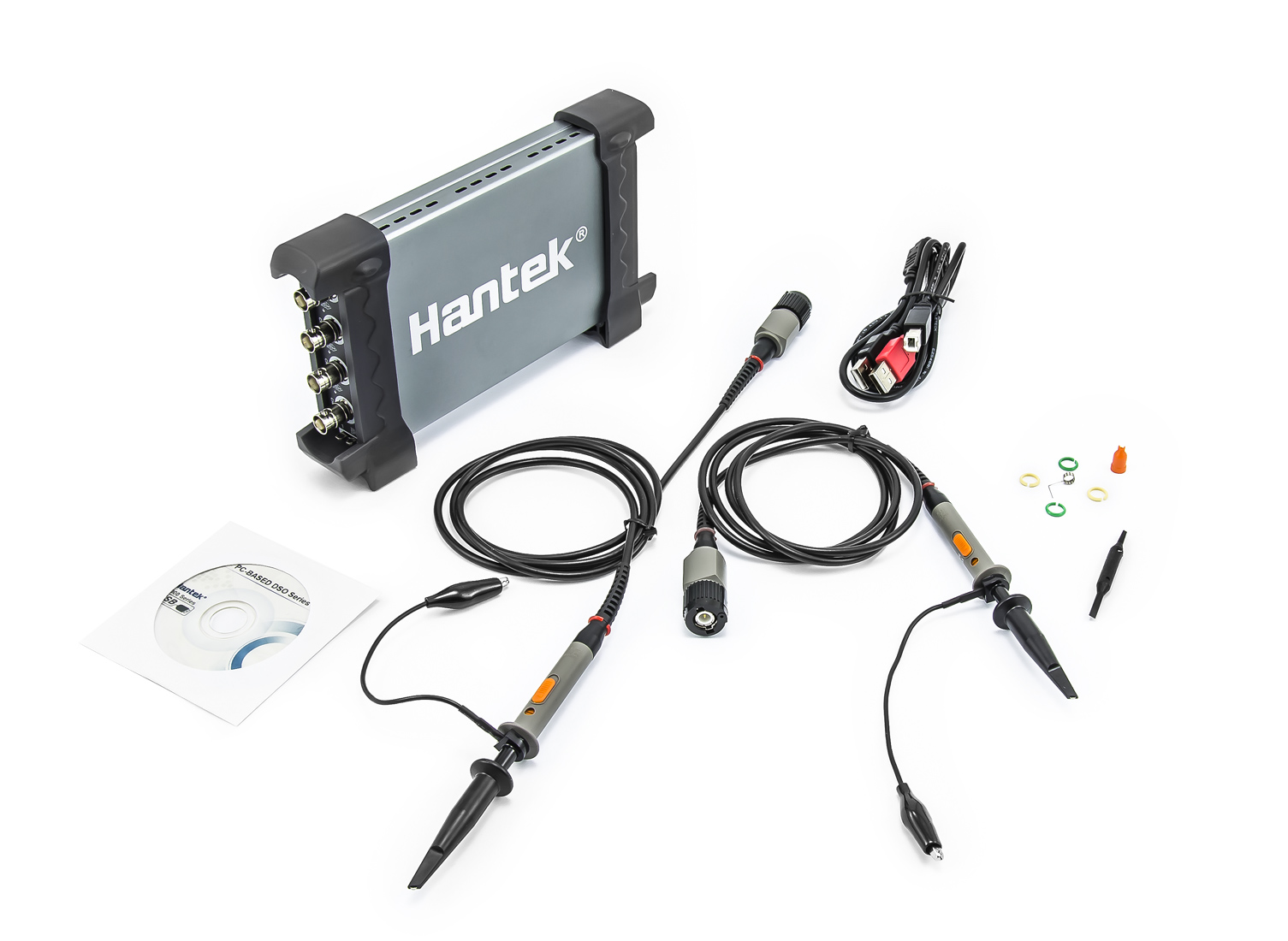

Le Hantek 6254BC est un oscilloscope numérique USB professionnel à quatre canaux avec une bande passante allant jusqu'à 250MHz, un taux d'échantillonnage de 1GS/s et une mémoire d'échantillonnage de 64K/CH (32K/2CH,16K/4CH) dans un design robuste en aluminium avec des protections en caoutchouc pour protéger l'oscilloscope même dans des environnements difficiles.
