Charge USB contrôlée par ordinateur avec une plage de tension de 0,05-13,5V, une plage de courant de 0,05-4A et une dissipation de puissance maximale de 25W avec un logiciel de contrôle qui trace des formes d'ondes de tension et de courant en temps réel.
Cette charge électronique USB se connecte à un ordinateur via un port micro USB qui est utilisé uniquement pour la communication avec le PC, et non comme source d'alimentation. Pour la connexion de l'alimentation, un port USB conventionnel (A) est utilisé. L'alimentation peut être fournie de 0,05 à 13,5V DC, avec un courant allant jusqu'à 4A. La charge peut ensuite être poursuivie en connectant un autre dispositif USB, qui se classe après la charge elle-même (la consommation résultante est la somme de la charge réglée et du dispositif connecté).
La charge peut fonctionner en deux modes :
Mode charge - il suffit de sélectionner la consommation de courant de la charge dans le logiciel de contrôle - la charge fonctionne en mode courant constant. La consommation de courant est affichée à la fois numériquement et graphiquement - dans un graphique. Dans le graphique, vous pouvez également voir la tension et observer sa perte totale. La
consommation totale de la charge en watts est également
affichée, ainsi que la durée de la mesure.
Le
mode compteur - qui vous montre l'intensité instantanée et la tension du dispositif USB connecté
Le logiciel de contrôle vous permet d'exporter les valeurs sous forme d'image - bitmap, ou sous forme de tableau au format *.csv. Il existe également un test QC2 et QC3 (charge rapide).

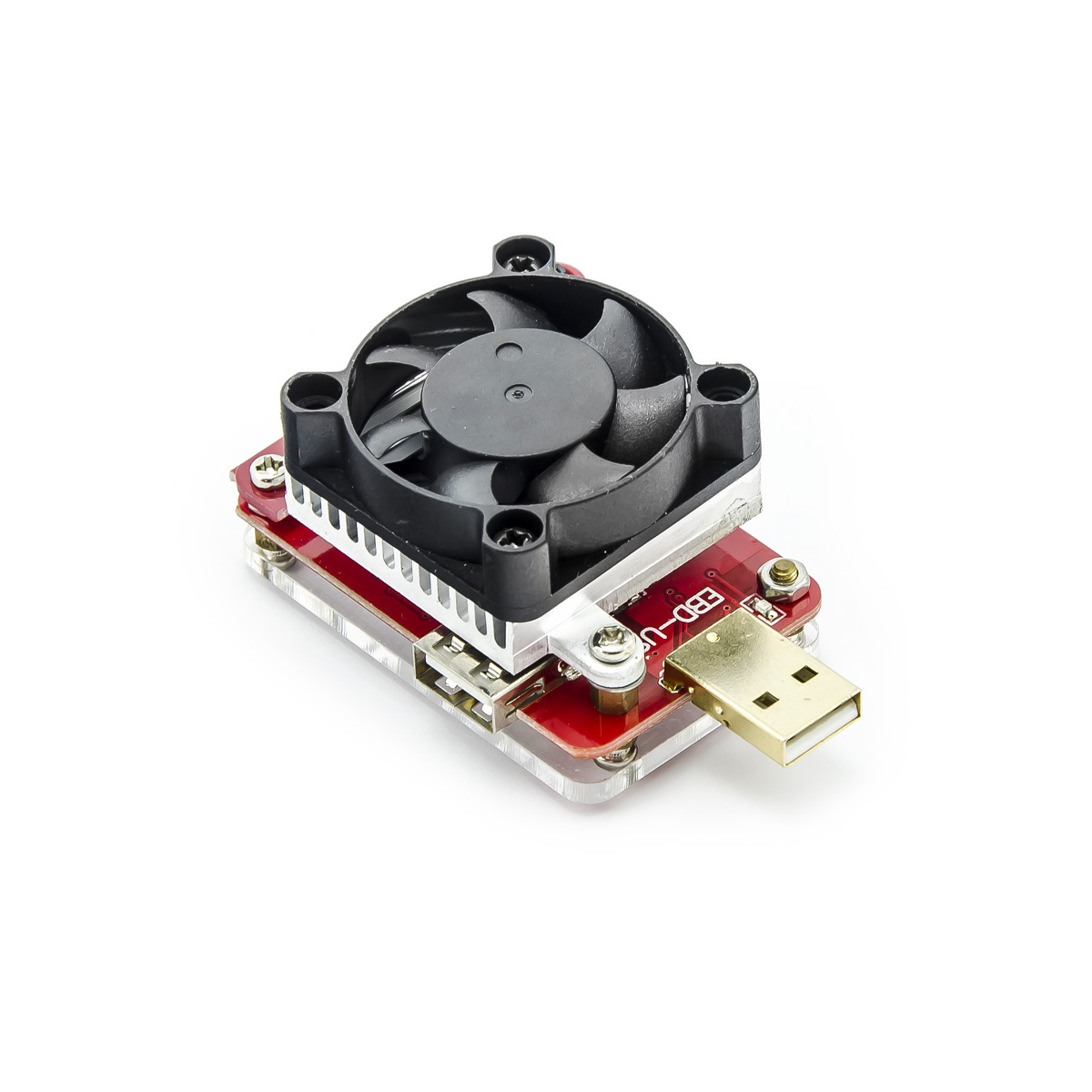

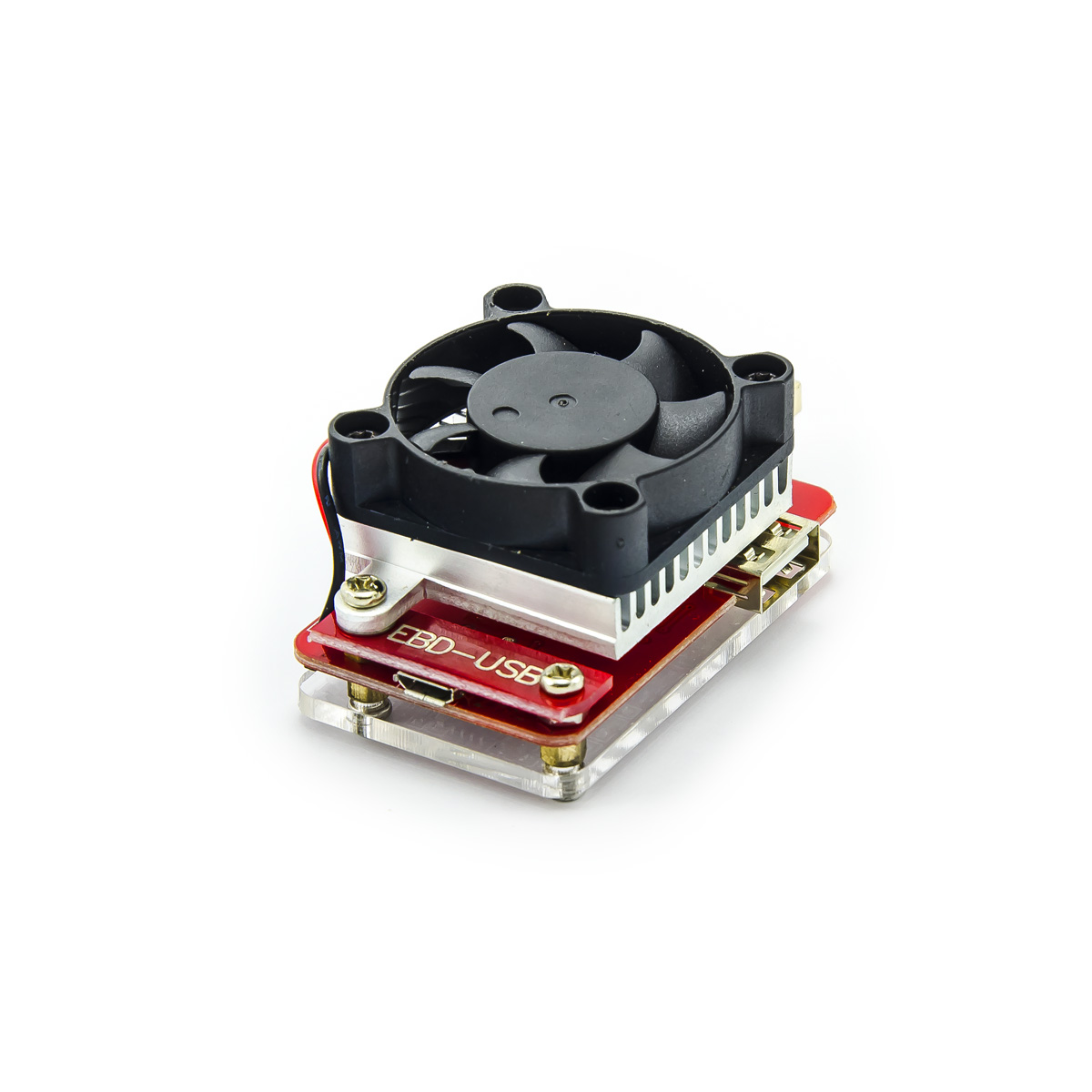

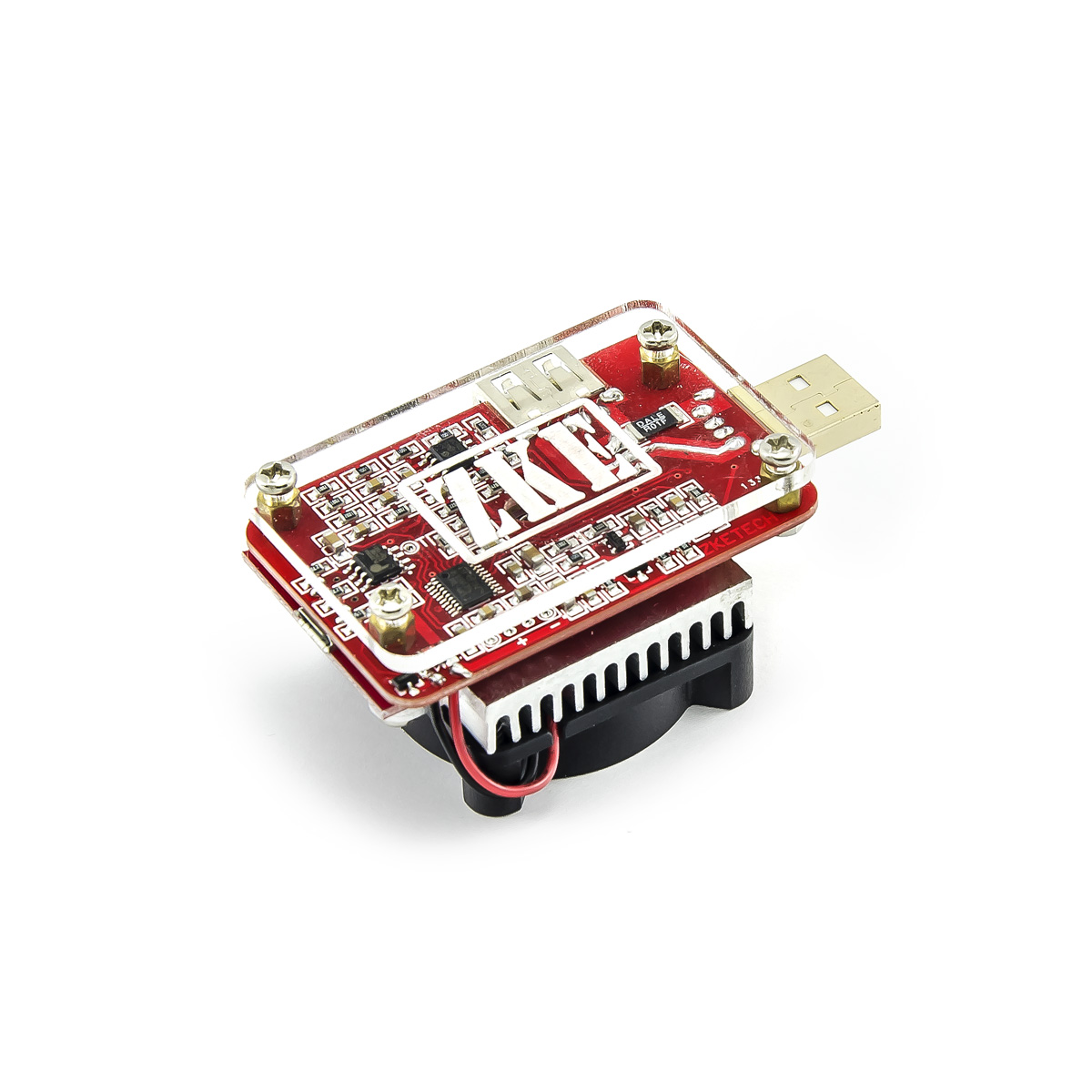

La charge dispose d'un dissipateur thermique actif de 40 mm qui démarre automatiquement en cas de besoin. Le PCB lui-même est de petite taille - 40x60x33mm. La partie inférieure est recouverte de plexiglas transparent, ce qui évite tout contact et tout risque de court-circuit.
La
charge USB peut être utilisée de nombreuses façons, c'est un outil idéal pour mesurer la capacité des batteries - powebank, y compris le tracé de ses caractéristiques de décharge en fonction du temps, pour mesurer la dureté des sources USB - chargeurs, pour mesurer avec précision la consommation d'énergie des dispositifs USB, pour mesurer la qualité des câbles d'alimentation et bien plus encore.

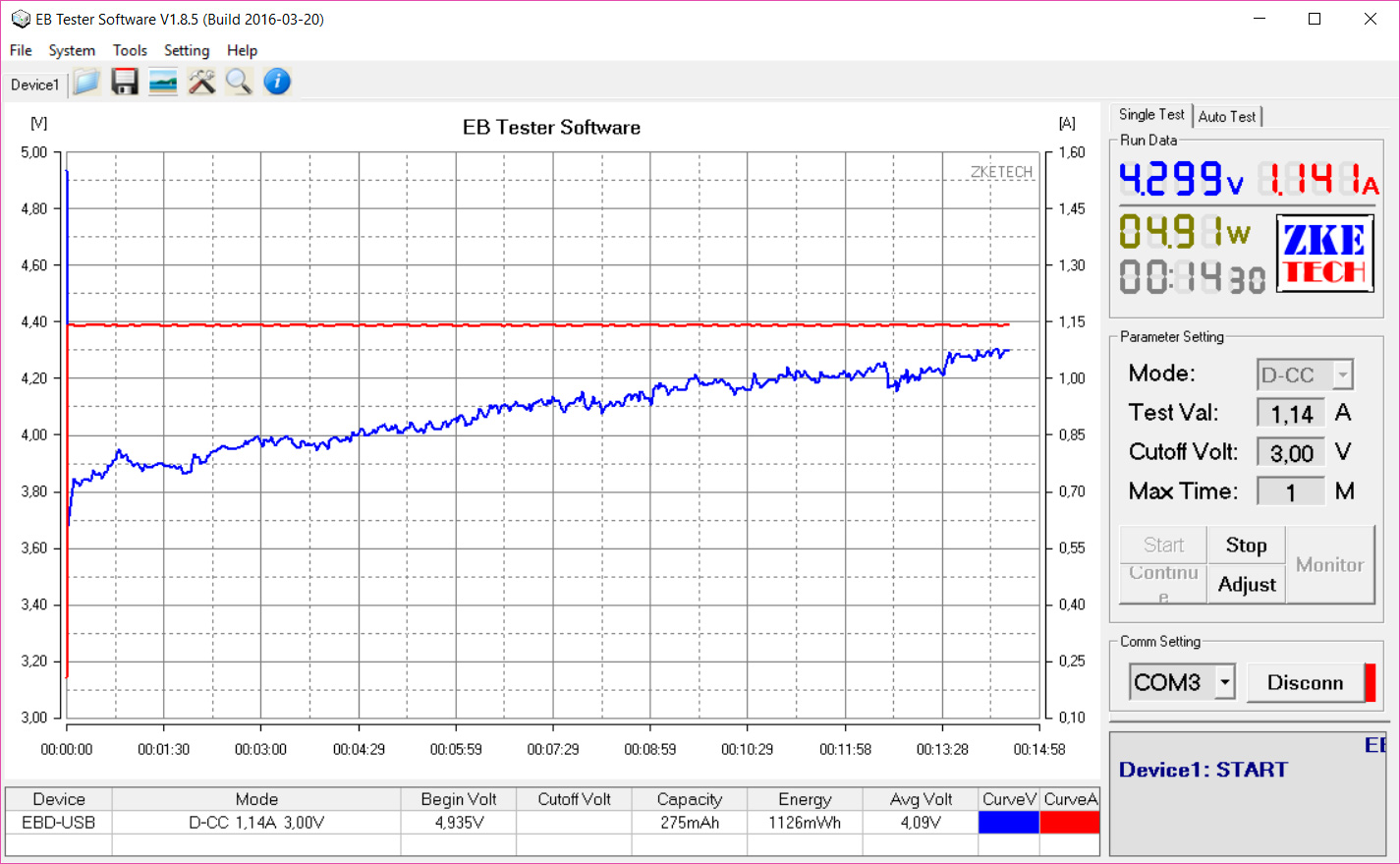

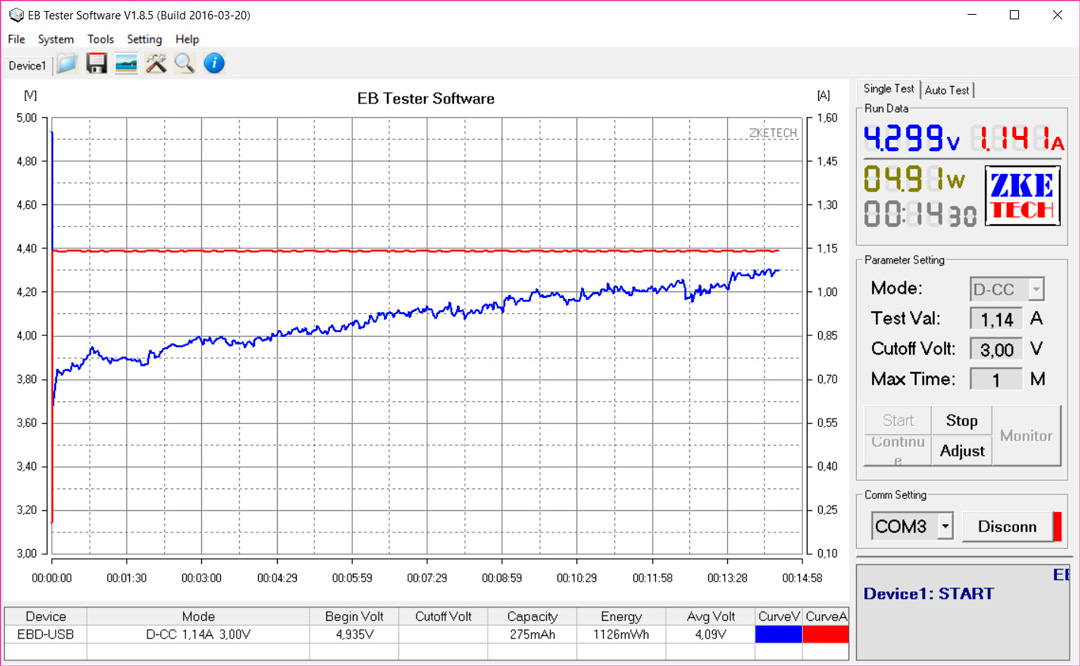

Démonstration du logiciel :
Paramètres
| Plage de tension |
0.05 - 13.5V |
| Plage de courant |
0.03 - 4A |
| Perte de puissance |
jusqu'à 25W |
| Connexion au PC |
micro USB (inclus) |
| Dimensions de l'appareil |
40x76x33mm |
| Poids de l'emballage [kg]: | 0.07 kg |
