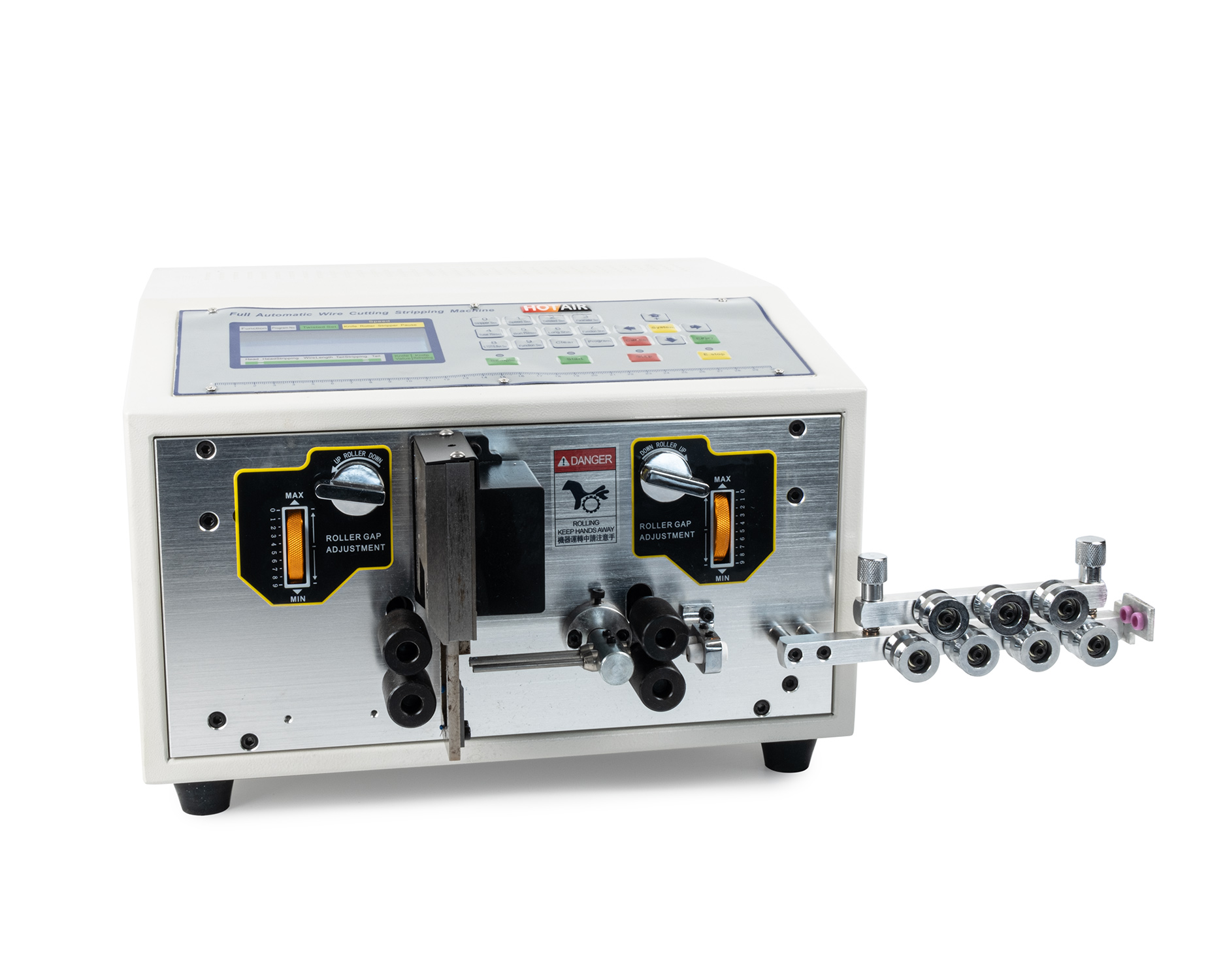

Machine automatique de table SWT608-SDB/N pour le dénudage et la coupe de fils à âme unique.

La machine automatique de table est utilisée pour produire une grande quantité de fils toronnés identiques coupés à la longueur requise avec les deux extrémités dénudées. La machine peut couper les fils à la longueur exacte à partir d'une bobine de fil monoconducteur. Lors de la coupe, elle dénude simultanément les deux extrémités, ce qui permet de couper une grande quantité de fils en peu de temps. Ces fils peuvent ensuite être soudés, sertis et installés dans le câblage des appareils électriques, les boîtes de câblage, les voitures, etc.

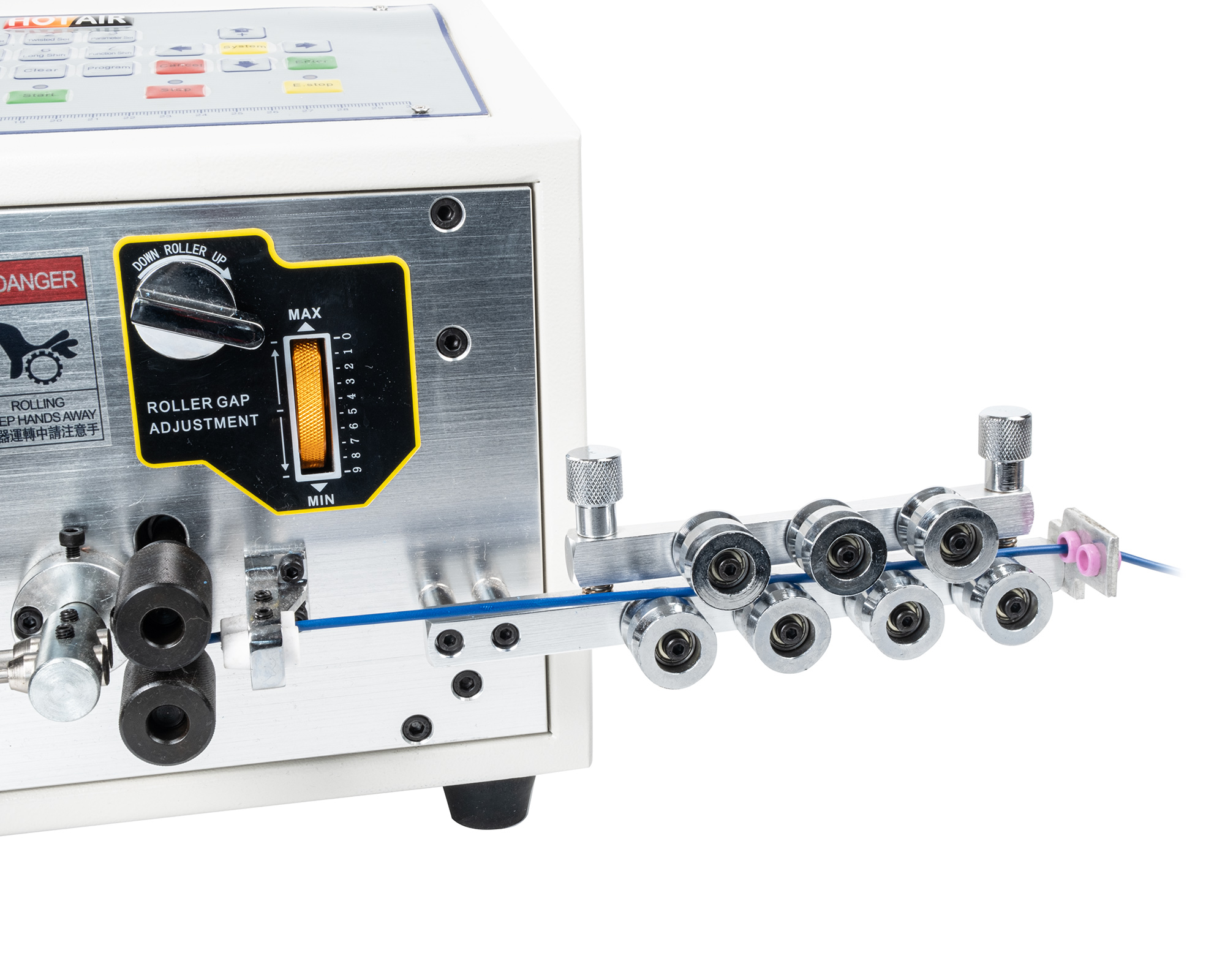

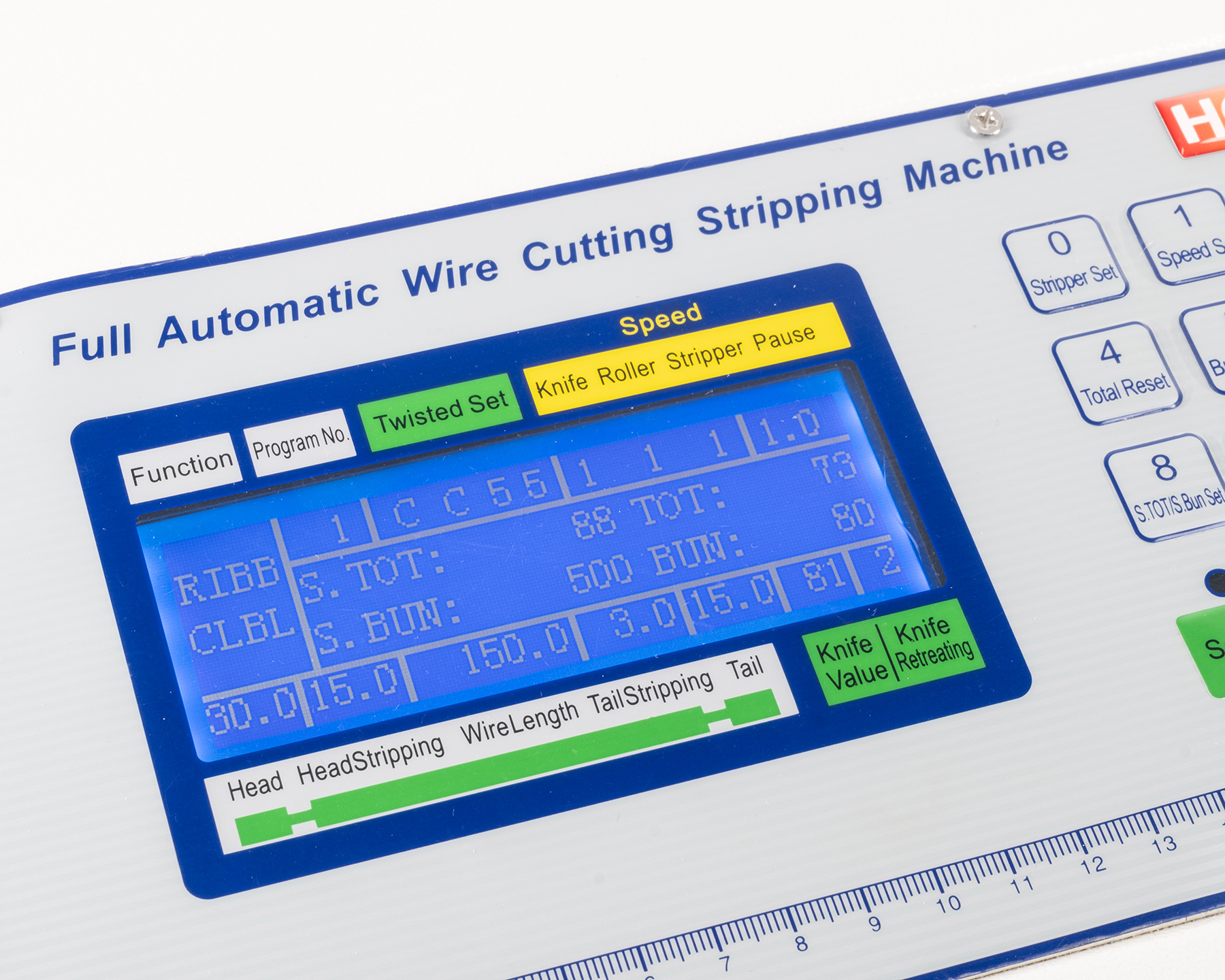

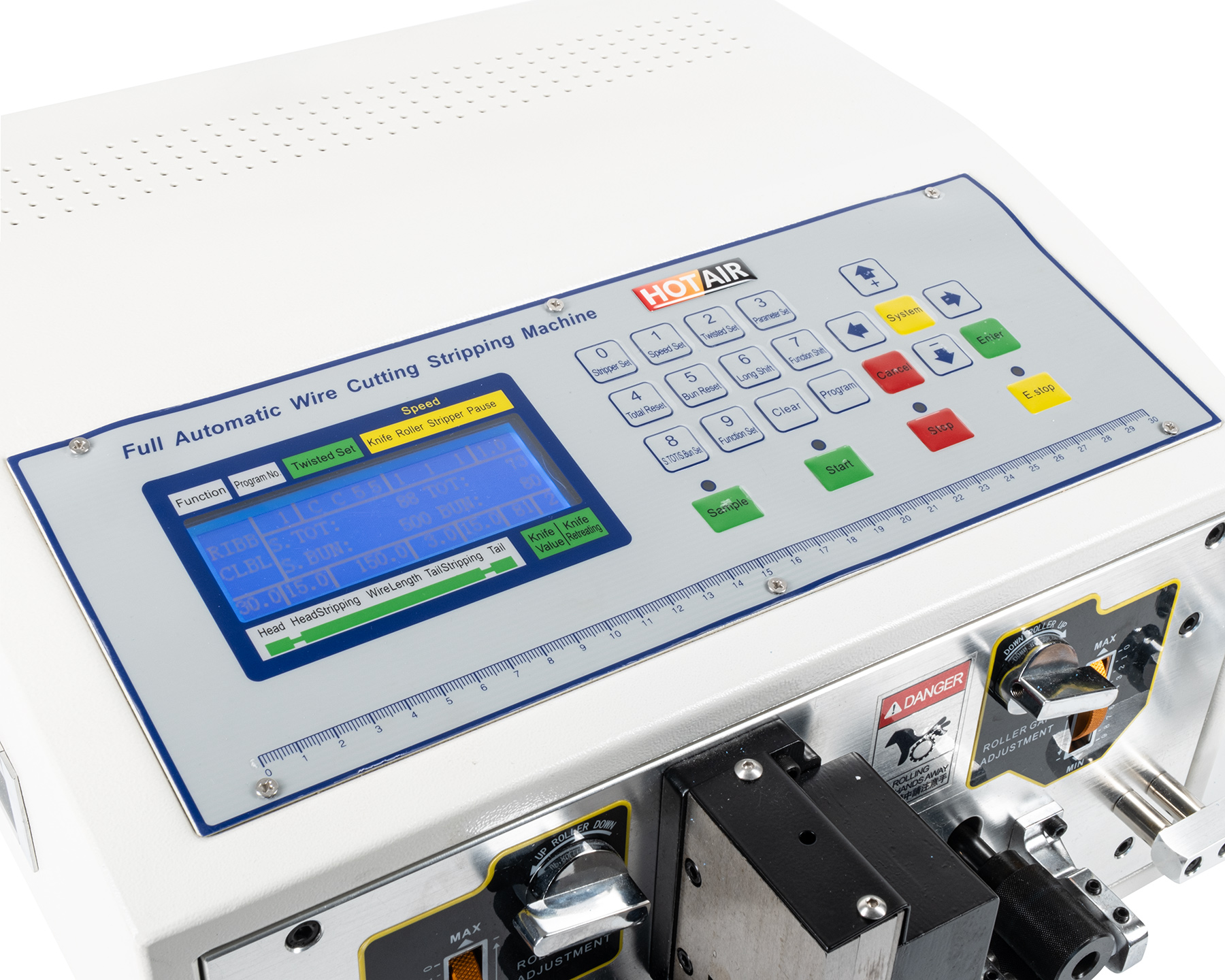

Laconstruction robuste entièrement métallique de la table avec refroidissement actif est conçue pour un fonctionnement continu avec un minimum d'entretien, la commande se fait par l'intermédiaire d'un clavier à membrane, un grand écran couleur affiche tous les paramètres nécessaires tels que le nombre de fils coupés, la longueur du fil, le diamètre du fil. Le diviseur de fil de table est doté d'un mécanisme de mesure de précision qui guide le fil lui-même, puis le mesure et le dénude avec précision, ce processus peut être répété jusqu'à 5 000 fois par heure.

La machine est conçue pour les fils toronnés (cuivre ou étamé) jusqu'à 6 mm de diamètre (isolation comprise). Elle peut couper un ou deux fils à la fois (les deux fils doivent avoir le même diamètre). Elle peut traiter des conducteurs d'une section de 0,1～4mm² (un conducteur). Si elle raccourcit deux conducteurs en même temps, la section maximale du conducteur est réduite à 2,5mm². La machine peut traiter n'importe quel isolant courant tel que le PVC, le silicone ou le téflon. La longueur de raccourcissement du fil peut être réglée entre 50 et 10000 mm avec une précision de ± (0,002xL) mm. Le dénudage des extrémités peut être réglé séparément : 0-30 mm au début et 0-30 mm à la fin du conducteur. Il est possible de créer des conducteurs dont les deux extrémités sont également dénudées, des conducteurs dont les extrémités sont dénudées de manière asymétrique ou des conducteurs dont une seule extrémité est dénudée. La vitesse de la machine est de 2000-5000pcs de fils par heure selon la vitesse réglée (la vitesse est donnée pour une longueur de fil de 100mm/pc). La machine est équipée d'un compteur de pièces et le nombre requis de fils coupés peut être réglé entre 1-99999pcs.

L'opérateur règle la vitesse de la machine, la longueur du fil, la section du fil et de l'isolant, la longueur de dénudage des extrémités du fil et le nombre de fils coupés si nécessaire. Une fois la coupe commencée, la machine fonctionne de manière totalement autonome, sans l'intervention d'un opérateur. Nous recommandons également l'achat d'un dérouleur de câble automatique pour assurer une alimentation régulière de la machine.

Les lames de coupe s'émoussent et s'usent avec le temps. Vous pouvez acheter un jeu de lames de rechange ICI dans notre e-shop.



Lorsque vous coupez deux fils en même temps, les deux fils doivent avoir les mêmes paramètres. N'utilisez pas de fils avec une tresse métallique ou un blindage, cette tresse peut détruire les lames de coupe.N'UTILISEZ PAS DE GUIDES DE TYPE DRAT - GUIDES DURS.

Après le dénudage, la tresse reste sur le conducteur et doit être enlevée à la main. voir la vidéo.

Emballage : coupe-câble automatique, cordon d'alimentation, instructions.
