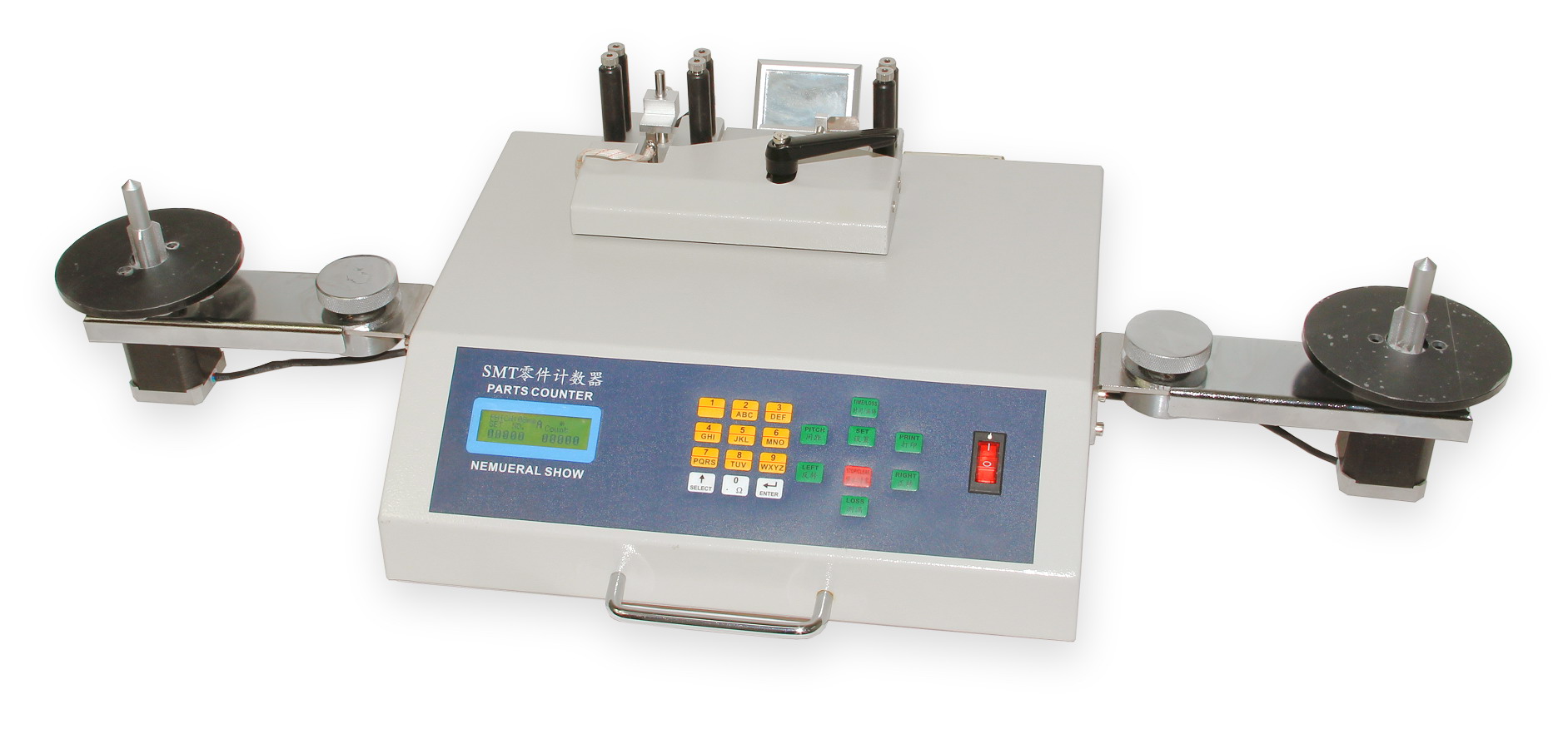

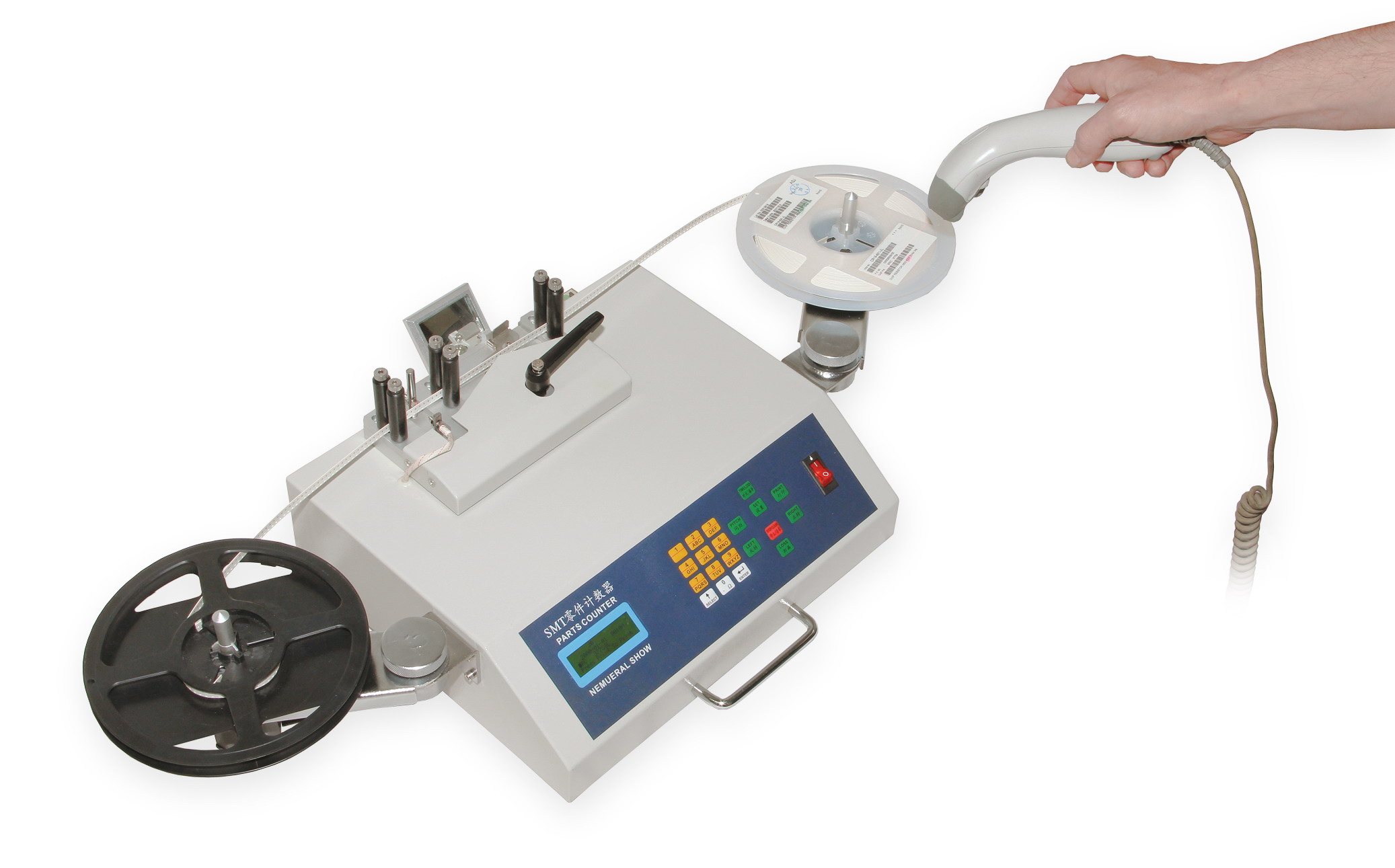

Compteur automatique de pièces SMD avec la possibilité de connecter un lecteur de code-barres et une imprimante pour lire le nom des pièces comptées et l'impression ultérieure d'étiquettes d'enregistrement avec le nom de la pièce et le nombre de pièces. Le compteur de pièces SMT est équipé d'une détection optique des pièces manquantes dans les différents segments des fenêtres de blister. L'entraînement motorisé assure le rembobinage des rouleaux des deux côtés selon les commandes de l'opérateur. Le dispositif de comptage possède des modes de comptage ascendant et descendant. Après avoir compté le nombre de pièces spécifié, le processus de comptage s'arrête automatiquement.

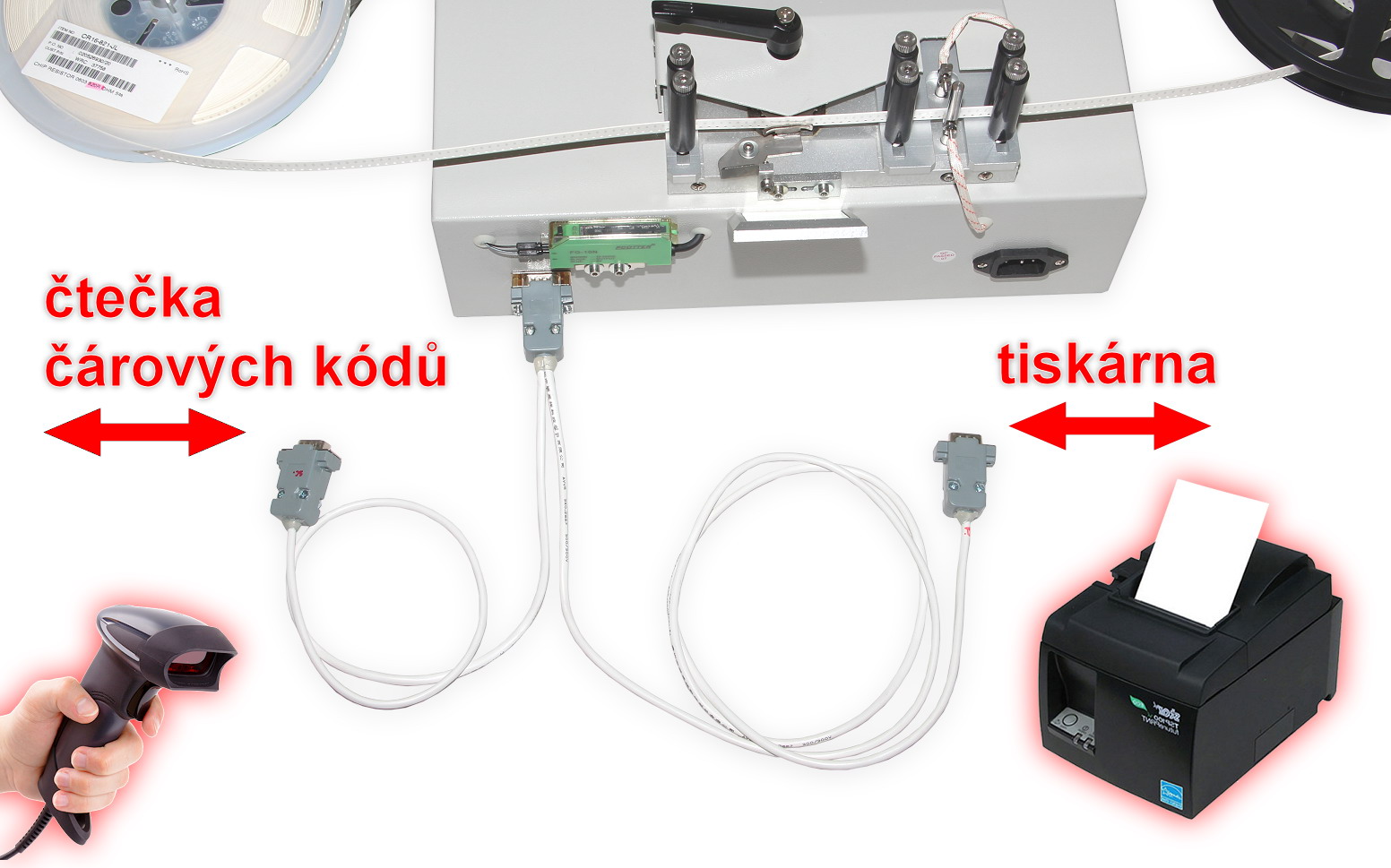

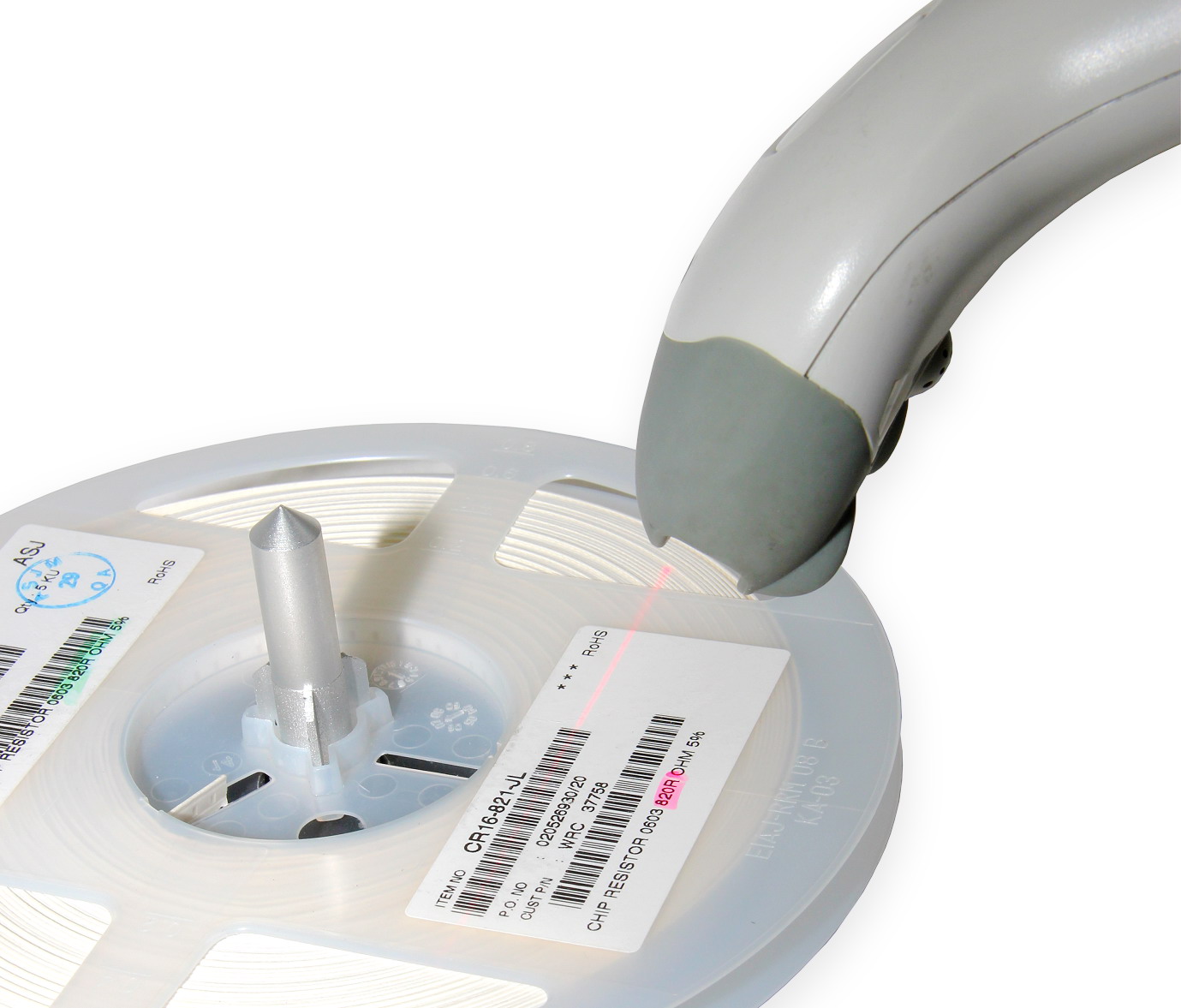

Les fonctions proposées facilitent la réception et la préparation des composants CMS pour la production. Il est possible de connecter n'importe quel lecteur de code-barres doté d'une interface série RS-232, c'est-à-dire d'un connecteur CANON 9. Vous pouvez également connecter une imprimante série (matrice de points ou transfert thermique) via l'interface RS-232 et le même connecteur CANON 9 normalisé.

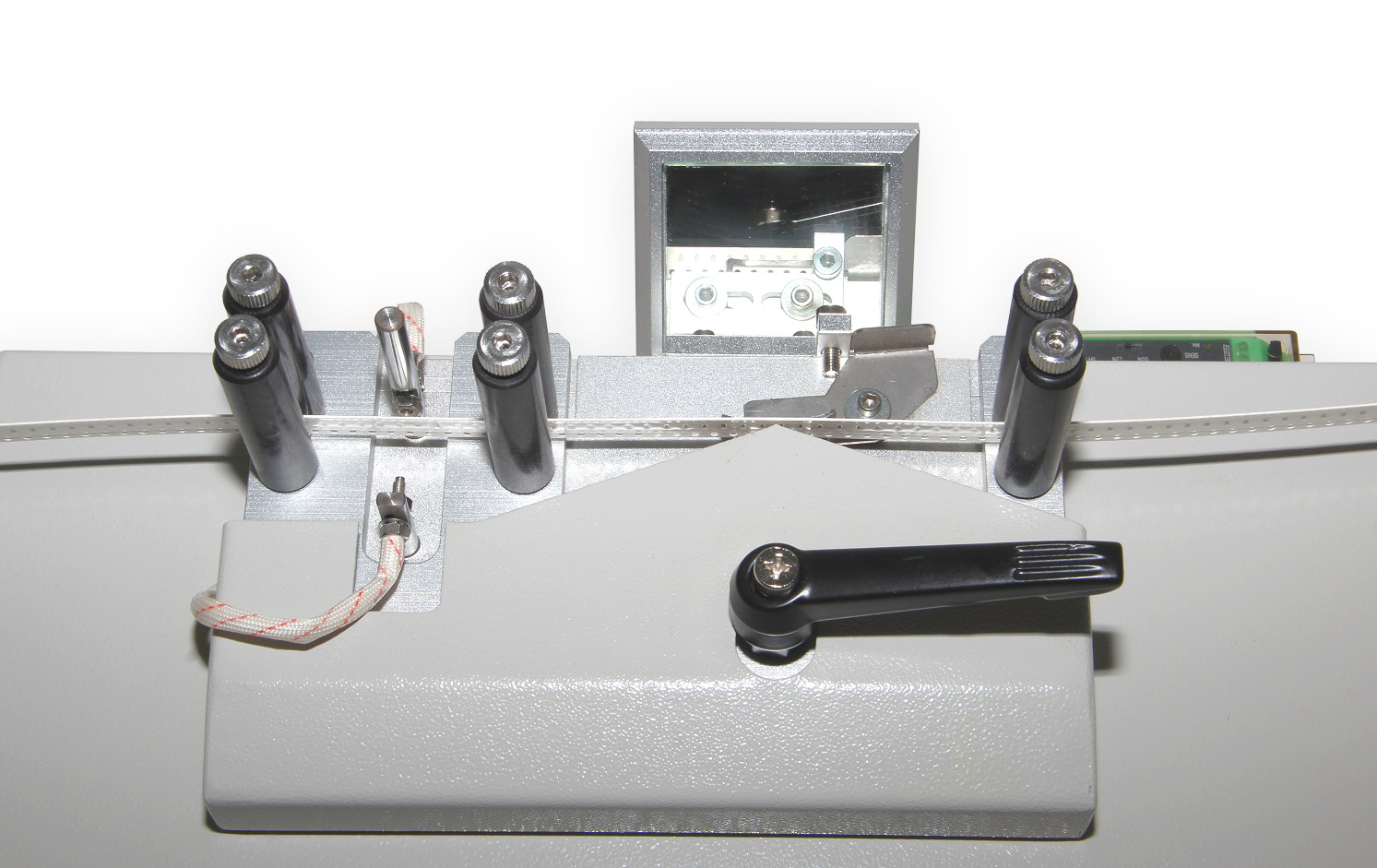

Les deux mandrins de débobinage et d'enroulement s'adaptent aux rouleaux des plus petits aux plus grands diamètres utilisés - jusqu'à 50 cm. Les deux bras avec les mandrins d'enroulement sont orientables et peuvent être réglés dans la position la plus appropriée pour le déroulement de la bande en fonction du diamètre de la bobine. Le démarrage des moteurs lors du lancement du comptage se fait en douceur, de sorte que la courroie avec les composants est sollicitée mécaniquement le moins possible. La vitesse est également réduite en douceur à l'approche de la valeur de consigne du décompte des composants. L'unité de comptage proprement dite, dans laquelle la bande de copeaux perforés est automatiquement tirée, s'adapte à toutes les largeurs de blister en PVC et en papier utilisées. Pour le réglage correct du compteur optique de pièces manquantes, la hauteur du faisceau de la porte optique du laser peut être ajustée de manière à ce que le faisceau coupe le centre de la pièce CMS à une largeur donnée de la fenêtre de visualisation du plateau de bande.

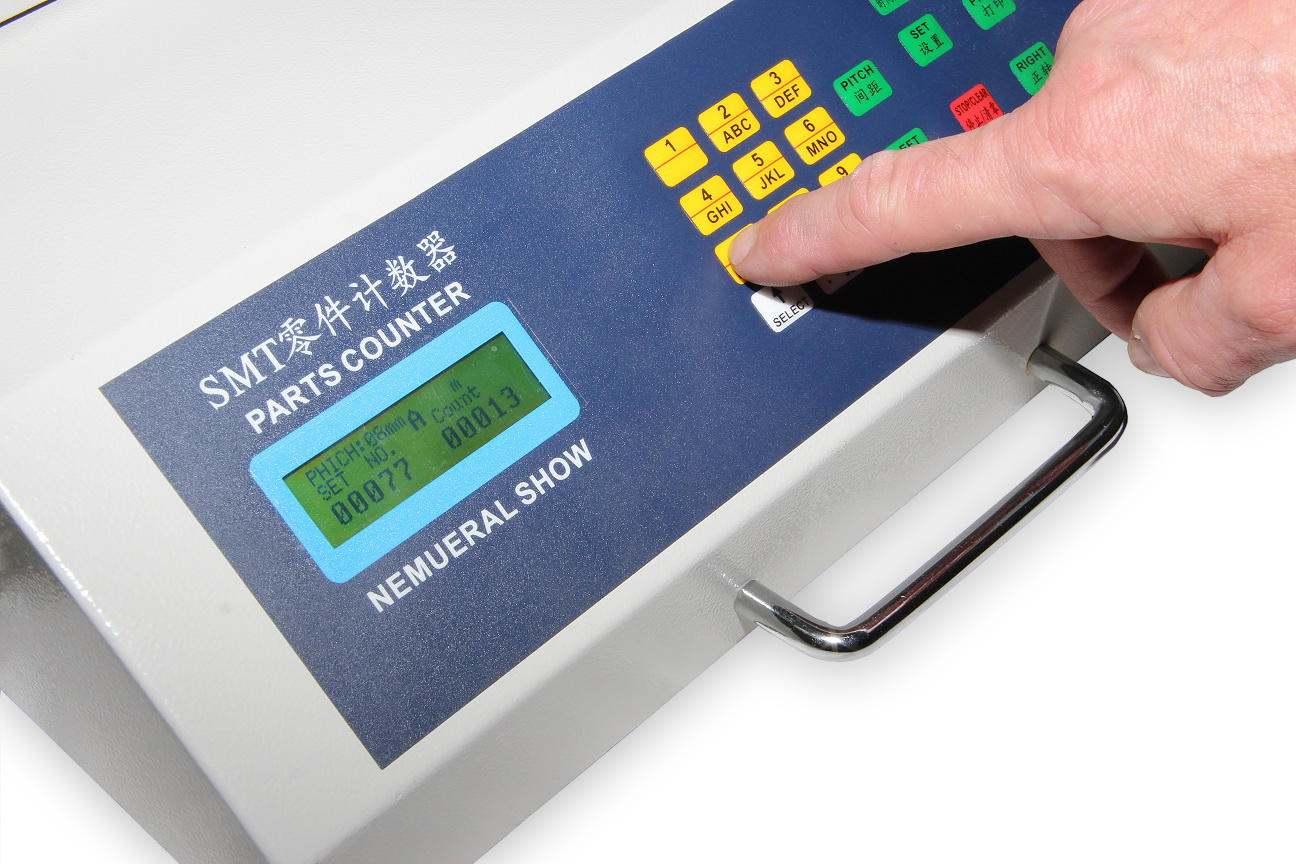

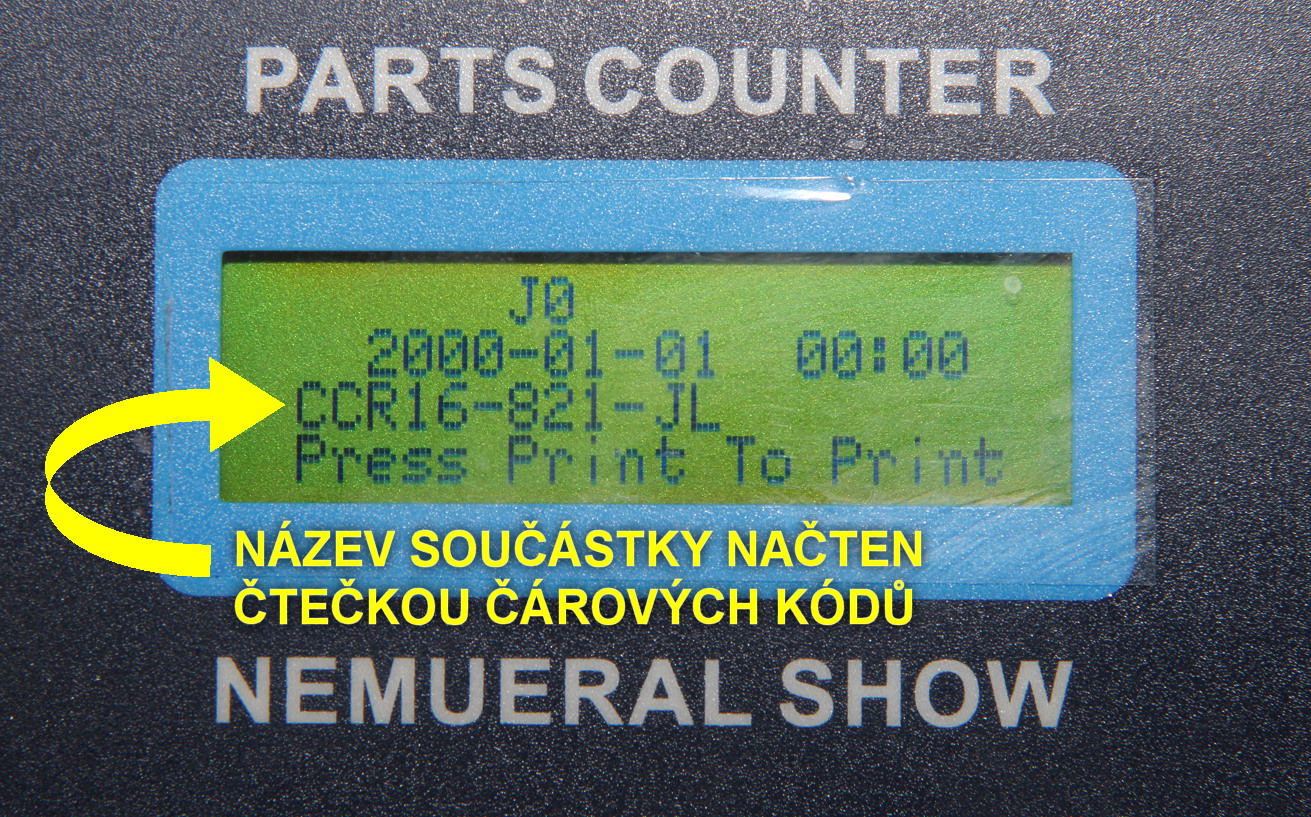

Le contrôle de la machine à compter est entièrement numérique, tout comme l'affichage des résultats. Les valeurs de réglage et de sortie, telles que l'espacement des composants (PITCH), le nombre souhaité de composants, les composants comptés ou le nombre de composants manquants dans les chambres de blister de la bande étirée sont affichées sur l'écran LCD.
Scanner de code-barres et imprimante non inclus
Paramètres
type de composants comptés | SMD en bande PVC opaque et transparente |
Espacement réglable des éléments dans le blister | 2,4,8,12,16,20,24,28,32,36,40,44,48,52,56 mm |
Contrôle optique | oui |
connexion du lecteur de code à barres | oui (RS-232) |
connexion de l'imprimante : | oui (RS-232) |
Tension d'alimentation | 230V/50Hz |
Dimensions (Largeur - Hauteur - Profondeur) [mm] | 750-190-370 mm |
Poids de l'emballage [kg]: | 10.1 kg |
