Distributeur pneumatique de pâtes et de substances liquides 50 - 1000ml Distributeur pneumatique de pâtes et de substances liquides pour des volumes de 50 ml à 1000 ml en un seul lot, avec mode de remplissage manuel et automatique, conçu principalement pour le remplissage de substances pâteuses et liquides : peintures, miels, émulsions, gels et pâtes, shampooings, vaseline, huiles, produits d'étanchéité à base de silicone et autres liquides à viscosité plus élevée. Comment remplir Le distributeur fonctionne selon le principe de deux vannes unidirectionnelles et d'un piston au milieu de ces vannes, qui pousse le liquide vers l'avant dans une direction et, lorsqu'il revient, aspire le liquide distribué par le biais d'un tuyau depuis le réservoir supérieur. Pendant que le liquide est déplacé, la soupape de décharge de la tête de remplissage s'ouvre pneumatiquement en même temps. Cette opération est commandée par un interrupteur pneumatique électromagnétique situé à l'intérieur de l'unité, qui permet à l'air comprimé fourni de pénétrer dans le piston principal et la soupape. Dans un sens, il déplace le piston et ouvre la soupape en même temps, dans l'autre sens, il comprime le piston et ferme la soupape (moyeu en T). Le volume total de la masse distribuée est contrôlé par deux capteurs électromagnétiques qui détectent la position du piston. L'un est fixé au début du piston, l'autre peut être déplacé sur la longueur du piston pour ajuster l'amplitude du mouvement du piston et donc la quantité de masse aspirée et distribuée. La dose est réglable de 50 à 1000 ml et peut être répétée pour obtenir un volume plus important. Le distributeur peut être utilisé soit pour un remplissage manuel - en utilisant la pédale pour déclencher la dose, soit en mode automatique où le dispositif distribue en continu à un taux dépendant du temps de mouvement du piston principal. Ce mode convient, par exemple, à une bande transporteuse ou à un opérateur expérimenté qui peut remplir à un rythme élevé. Le distributeur nécessite une alimentation électrique de 230V/1A pour fonctionner, la consommation totale n'est que de 10W (électronique de contrôle). La pression d'alimentation en air doit être comprise entre 0,4 et 0,6 MPa. L'air est connecté au distributeur via une bride de tuyau John Guest 5/16" 8mm. La bride permet de déconnecter l'air en faisant simplement glisser le manchon bleu. Le distributeur lui-même aspire la pâte distribuée à partir du réservoir supérieur en acier inoxydable de 26 litres par l'intermédiaire d'un piston, de sorte qu'il n'est pas nécessaire de fournir de la pâte sous pression, ce qui est le principal domaine d'application de ce distributeur. La tête de distribution est équipée d'une aiguille émoussée d'un diamètre interne de 7,6 mm et d'une longueur de 32 mm. Le distributeur est fabriqué en acier inoxydable et en aluminium, les parties entrant en contact avec le liquide sont en acier inoxydable de haute qualité. Le produit n'est pas accompagné d'un certificat alimentaire. La vitesse de dosage est influencée par : la viscosité de la substance, le volume d'une dose et le réglage de la vitesse du piston. La vitesse du piston peut être réglée manuellement, ce qui influe sur la vitesse de dosage de la masse. Le distributeur doit être soigneusement nettoyé et lubrifié après chaque utilisation, comme indiqué dans le mode d'emploi du produit. Vous pouvez tester le doseur directement avec nous. Si vous souhaitez tester le doseur avec votre produit, le technicien vous facturera 1,5 heure de travail pour le nettoyage ultérieur du doseur après le test. Si le doseur est présenté avec de l'eau propre uniquement, il n'y aura pas de frais. Le distributeur est livré avec une valve à lubrification d'air pour éviter l'étouffement des parties pneumatiques de la remplisseuse. Contenu de l'emballage : doseur à piston 50-1000ml, réservoir 26L, valve d'air.

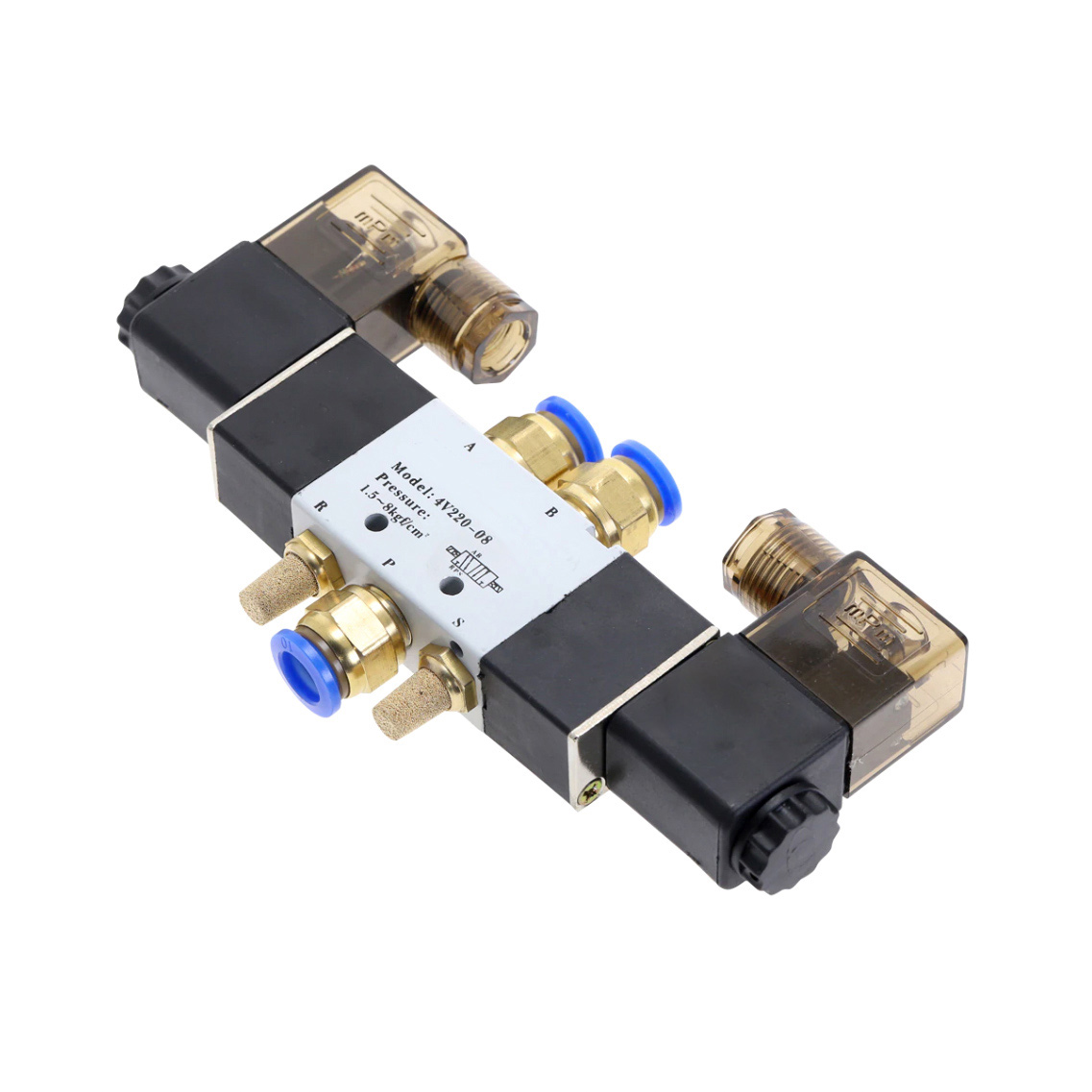

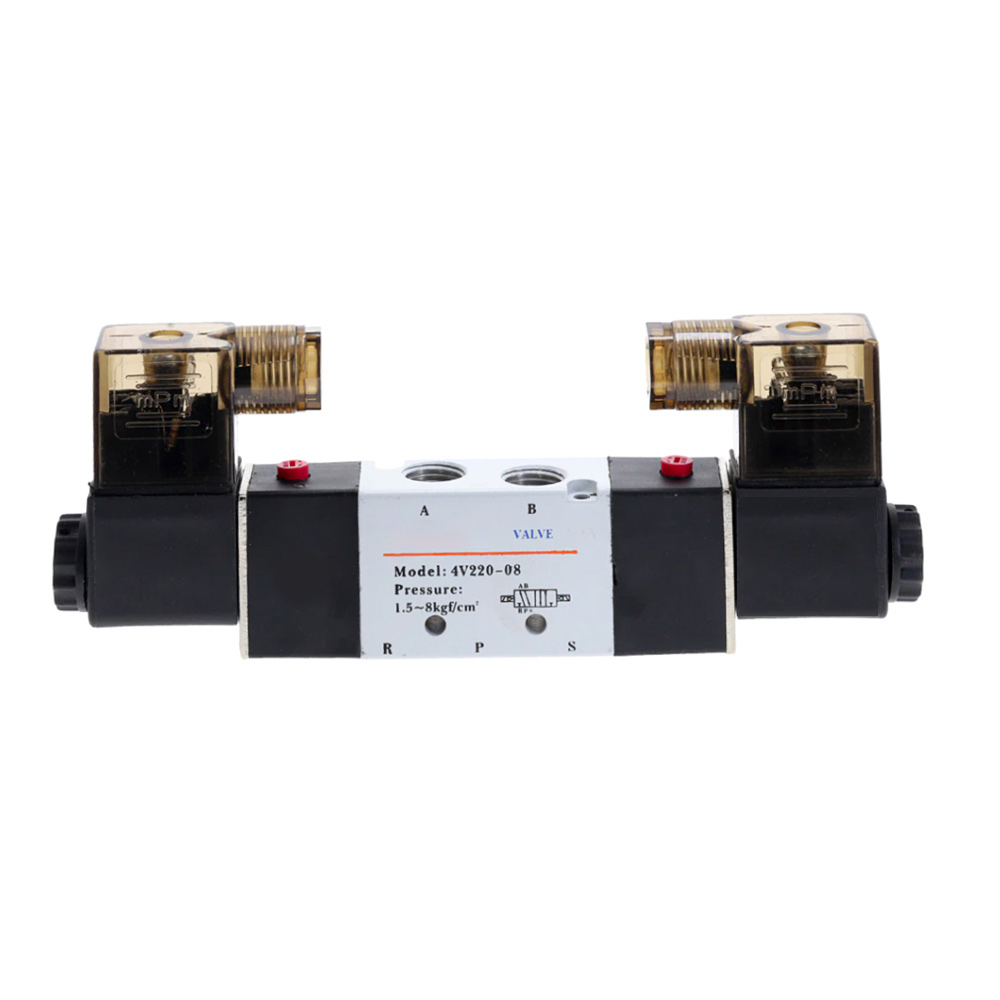

L'électrovanne monostable 5/2 à commande électrique est utilisée pour commander des cylindres et des vannes pneumatiques dans des distributeurs de liquide, des fraiseuses à commande numérique, des machines-outils, des lignes et des systèmes de production et de distribution, à l'aide d'une bobine de commande solénoïde DC 12V et d'un système de distribution d'air. Le distributeur électrique à cinq positions et à deux positions possède une entrée principale (P) qui sert à distribuer l'air entre les sorties A et B. L' entrée marquée P distribue l'air vers la sortie A ou B. Dans la position par défaut, lorsque la vanne n'est pas actionnée (bobine de commande hors tension), l'air passe par l'entrée P vers la sortie A. Lorsque la vanne est commutée, l'entrée A est hors tension et l'air passe par la sortie B. Les deux autres sorties, marquées R et S, sont des purgeurs utilisés pour relâcher la pression de l'air ou pour réguler la pression de l'air après le branchement du papillon des gaz. Dans la pratique, il est alors possible, par exemple, de régler la vitesse du piston pneumatique dans le distributeur de liquide à l'aide de la soupape de décharge et de la soupape d'étranglement. La commande de soupape fonctionne avec une tension continue de 12 V et une consommation d'environ 0,4A. 0,4A. L'entrée de l'alimentation de la valve est réalisée par des fils à bouts libres d'une section de 0,35 mm et d'une longueur de 20 cm. Toutes les entrées et sorties ont une extrémité filetée femelle G 1/8".
