Moniteur / testeur DT24 - 30A / 278V DC avec Bluetooth pour la mesure de la capacité et la surveillance de l'état des batteries.

Le module DT24 est utilisé pour la surveillance en temps réel de l'état de charge de la batterie et la mesure de la consommation de courant et de tension. La surveillance peut être utilisée principalement pour contrôler l'état de charge et de tirage des batteries de petites centrales solaires, éoliennes ou hydroélectriques. En outre, le système de surveillance peut être connecté par Bluetooth à un téléphone mobile, une tablette ou un PC Windows pour contrôler toutes les informations à distance.


Le module Atorch DT-24 enregistre des données sur la tension, le courant, la résistance interne, à partir desquelles il calcule la puissance produite et affiche graphiquement l'état de charge de la batterie. L'emballage comprend un capteur de température externe qui, lorsqu'il est connecté au module, peut surveiller la température de la batterie connectée. Il existe également une fonction d'alarme qui peut vous avertir de la sous/surtension des piles par un signal sonore (les deux valeurs sont réglables dans le menu du testeur).

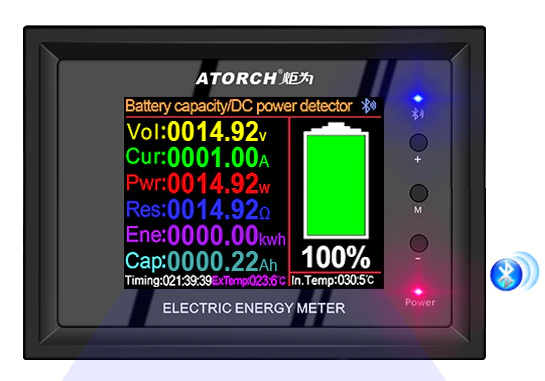

L'ensemble du système se compose de deux parties, l'une est un grand écran graphique avec des boutons de commande qui affiche : la tension CC (V), le courant (A), la puissance (W), la résistance interne (R), l'énergie totale (Wh), la capacité (Ah), la température (capteur externe), le temps de décharge total. La deuxième partie est le circuit imprimé avec l'électronique et les connecteurs pour connecter la batterie, la charge (appareil, onduleur), l'alimentation et le capteur de température. Le module peut être alimenté par un connecteur micro USB, ou par un connecteur à deux broches auquel on peut connecter une alimentation en courant continu de 5 à 24V.

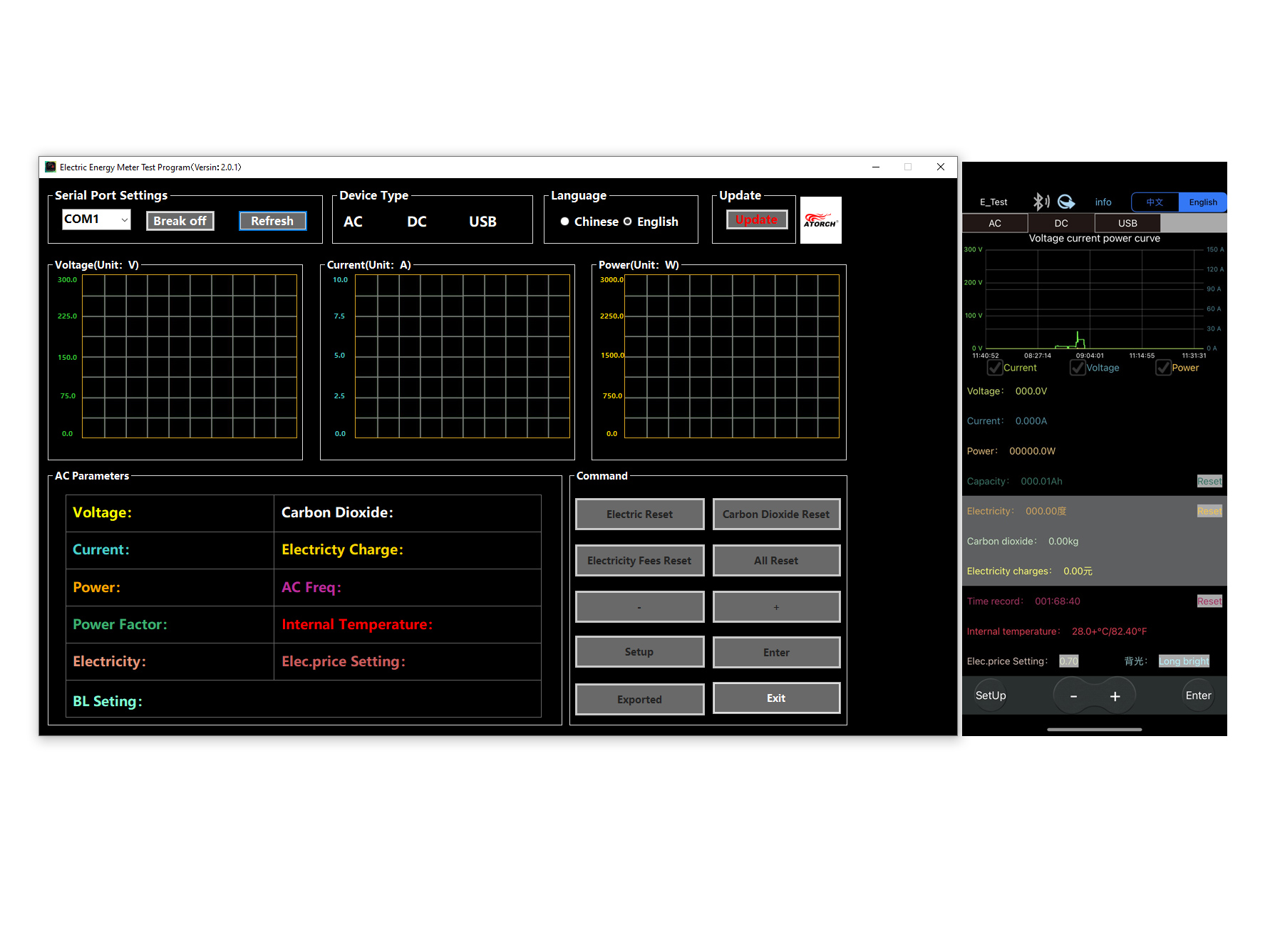

Lemodule peut être connecté via Bluetooth à un PC Windows, un téléphone Android (5.0 et plus) ou iOS (IPhone). L 'application peut alors afficher les valeurs tout comme le module lui-même, et vous permet en outre d'exporter les données mesurées dans le temps au format .txt.

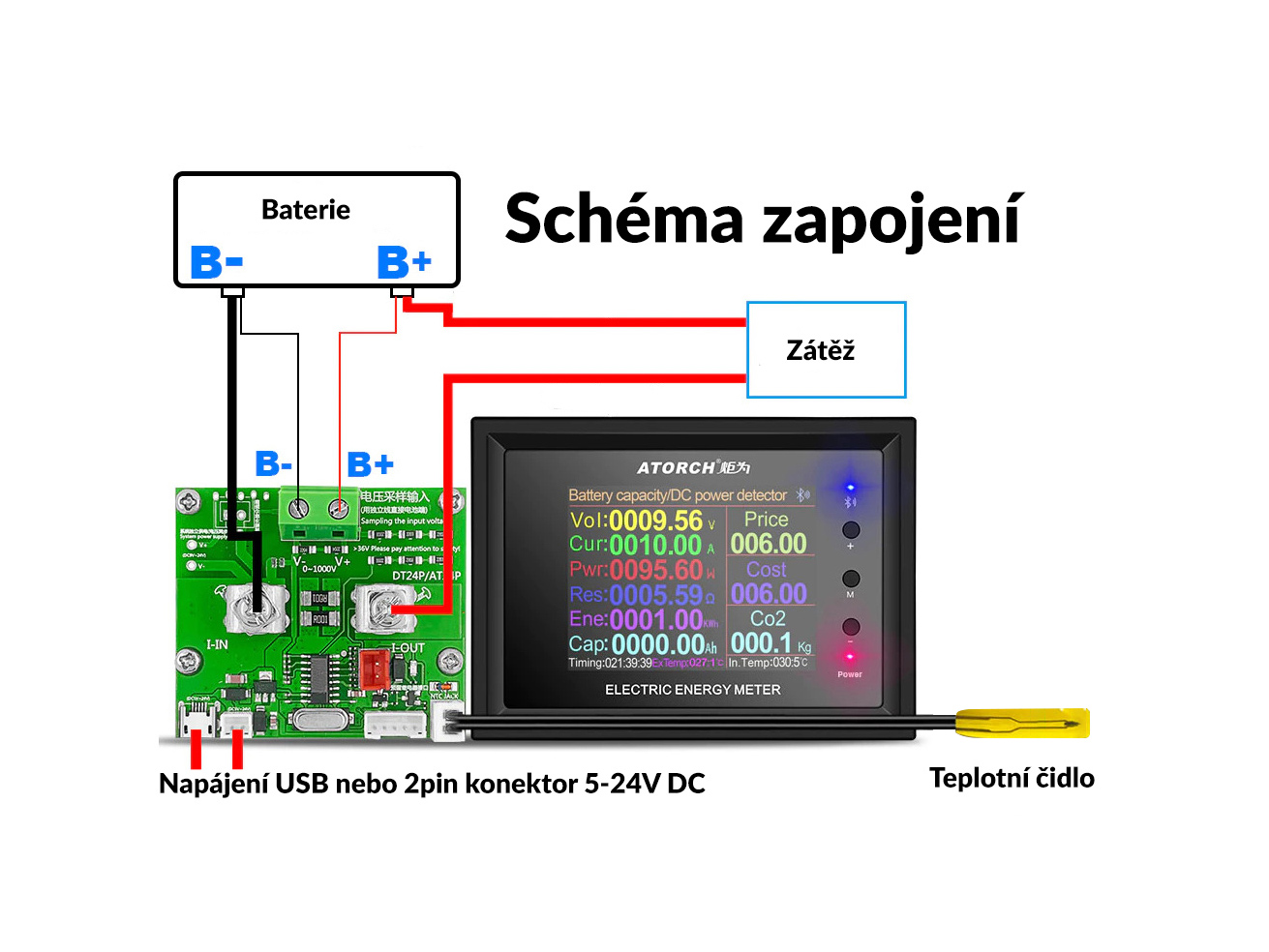

Vous pouvez voir le schéma de câblage dans la galerie d'images à côté du produit.

Le testeur est particulièrement adapté aux batteries plomb-acide et gel, qui ne nécessitent pas d'équilibrer la tension des cellules individuelles comme c'est le cas pour les batteries Li-ion, par exemple.

Le module ne distingue pas le sens de circulation du courant.

Le testeur ne mesure pas les cellules individuelles de la batterie mais mesure et teste la batterie dans son ensemble.

L'appareil nécessite une installation professionnelle.

La charge maximale du testeur est de 278V DC / 30A.

Exemple d'exportation de l'enregistrement au format .txt
Temps Tension (V) Courant (A) Puissance (W)
19:39:06 27,8 28,16 782,848
19:39:07 27,8 28,29 786,462
19:39:08 27,8 28,26 785,628

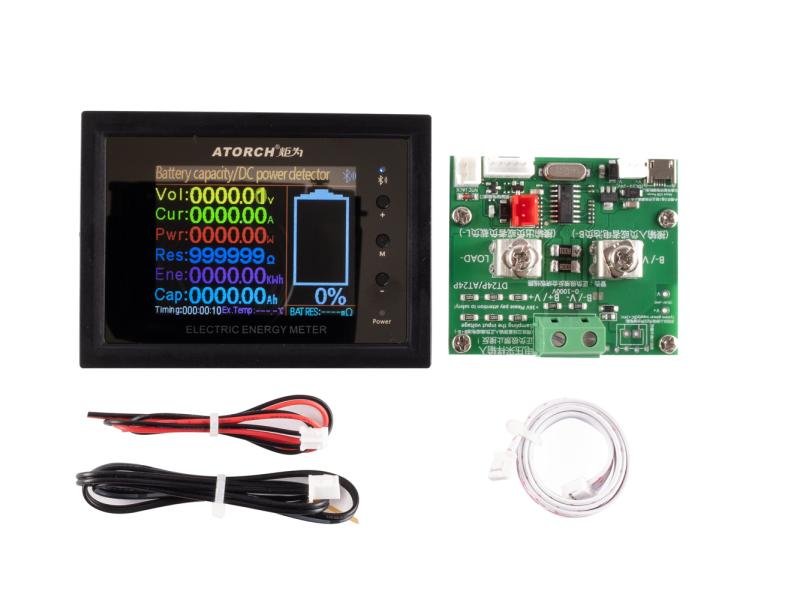

Contenu de l'emballage : Testeur DT24, faisceau de câbles
