DPS5005 Régulateur à commutation de panneau 0-50V 0-5A pour la construction de l'alimentation électrique

Le régulateur de commutation de panneau DPS5005 convient pour construire vos propres alimentations en courant continu ou pour l'installation dans des panneaux, par exemple dans des ateliers ou des laboratoires. suite du texte

Code produit:

102139

Variantes:

en stock (plus de 25 pc.)
DPS5005 Régulateur à commutation de panneau 0-50V 0-5A pour la construction de l'alimentation électrique 102139 https://www.hotair.fr/images/produkty/1/2199/panelovy-spinany-regulator-pro-stavbu-zdroju-dps5005-0-50v-0-5a_0.jpg
Cena: 2040.00
Dostupnost: en stock plus de 25 pc.
Prix avec TVA Prix sans TVA
88,70 € 73,91 €
ks

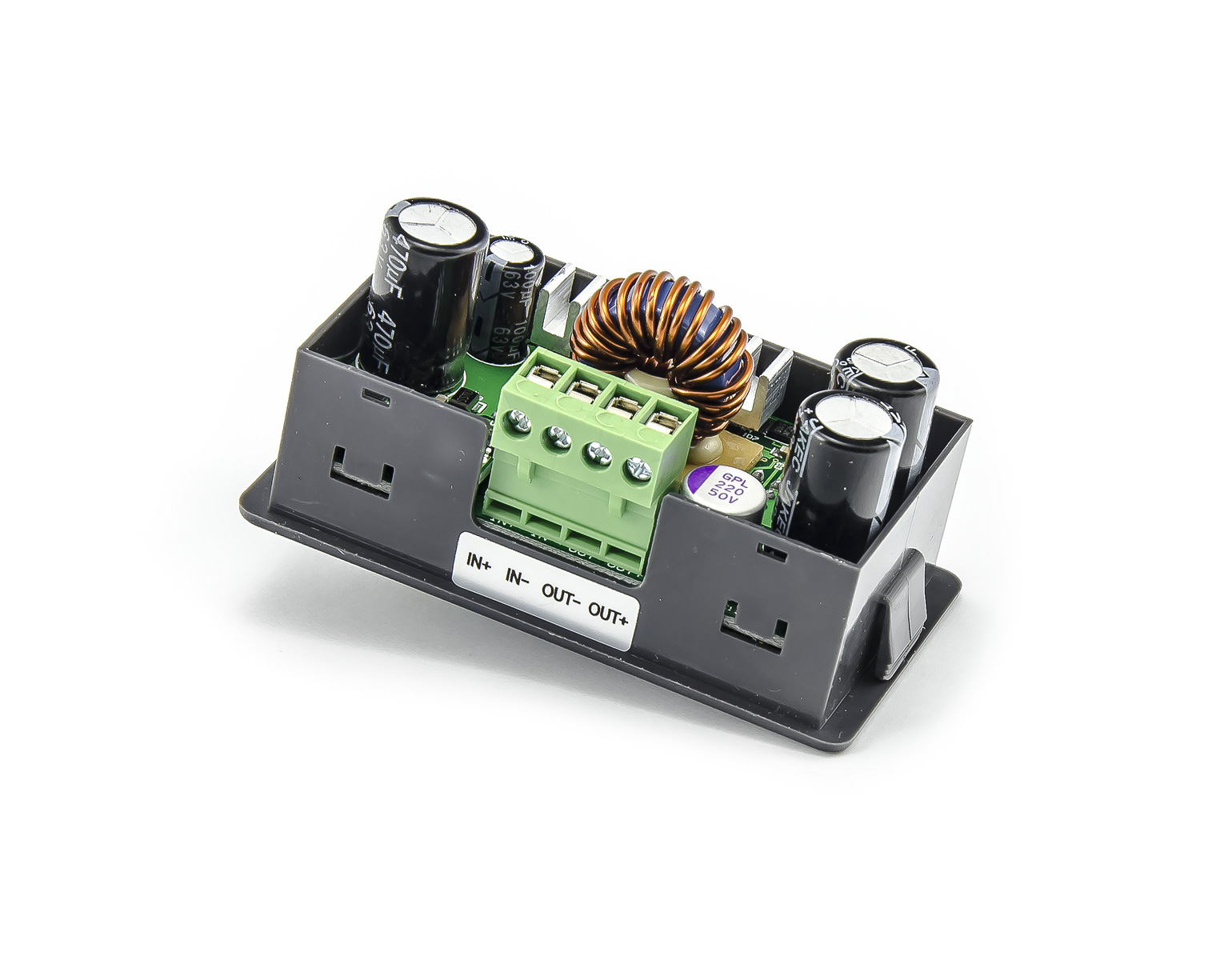

Le régulateur de commutation de panneau DPS5005 convient pour construire vos propres alimentations en courant continu ou pour l'installation dans des panneaux, par exemple dans des ateliers ou des laboratoires. Le DPS5005 est un convertisseur DC-DC abaisseur contrôlable de facto, qui nécessite une alimentation DC externe de 6 à 55V pour son fonctionnement et régule la sortie selon les besoins : 0 - 50V 0 - 5A (tension d'entrée maximale - environ 1V); max 250W.

OVP - protection contre les surtensions, OCP - protection contre les surintensités et OPP - protection contre les surcharges. Toutes ces protections sont paramétrables et si ces valeurs sont dépassées, l'alimentation est automatiquement coupée.

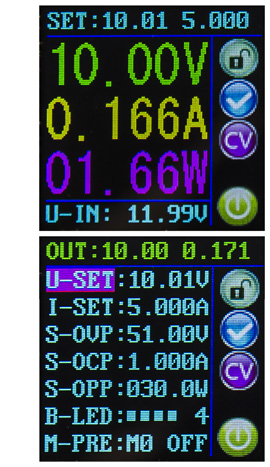

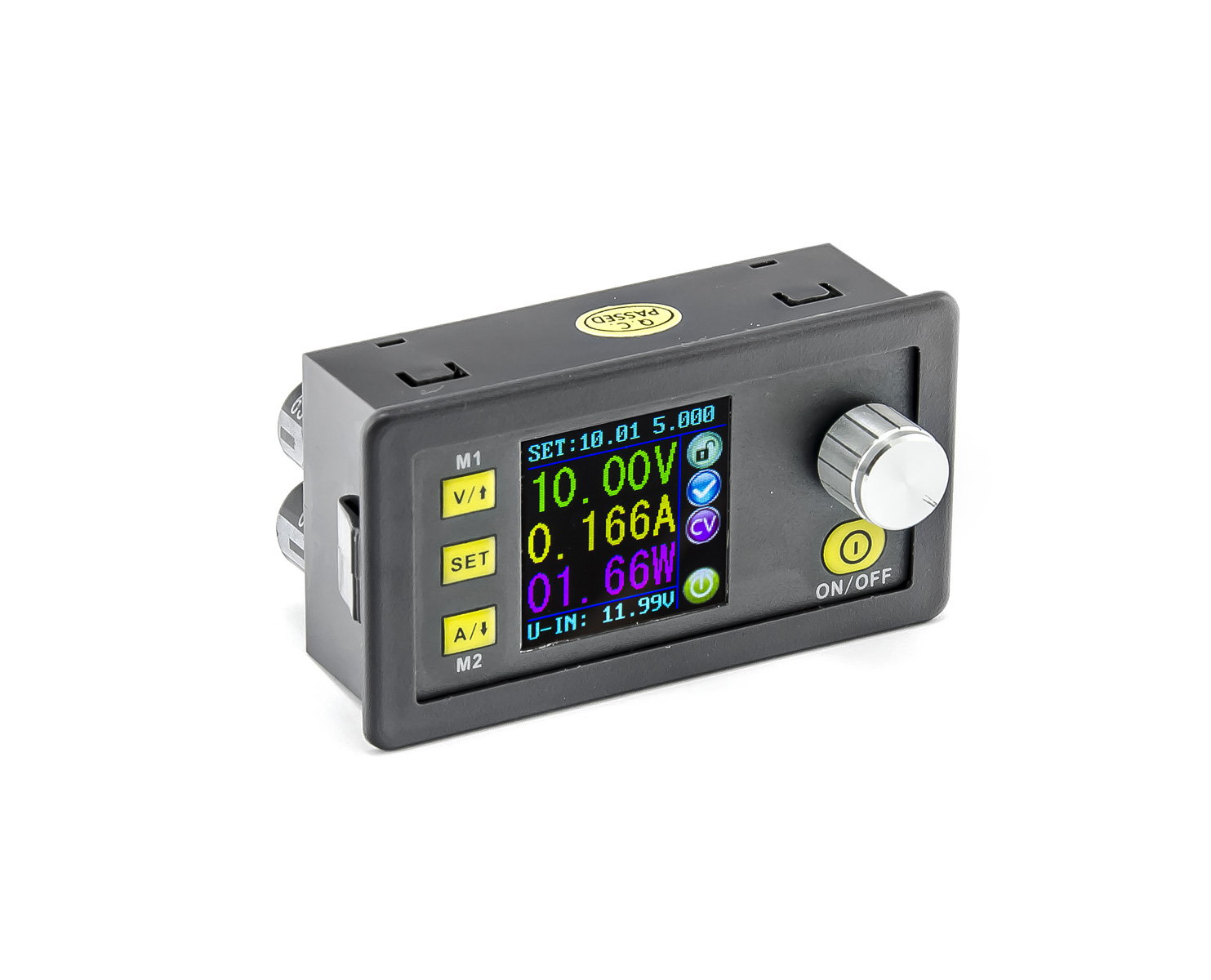

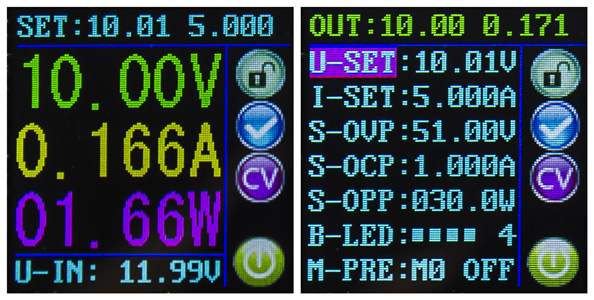

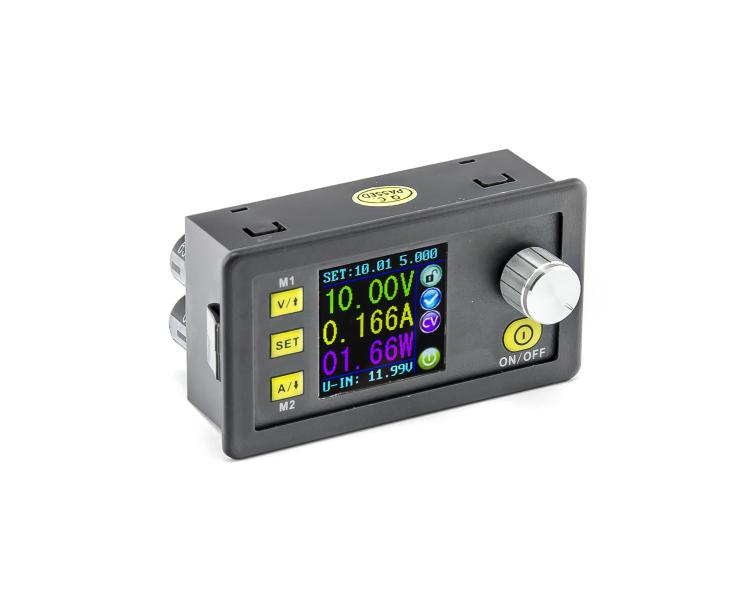

Le contrôleur dispose d'un écran LCD couleur de 1,44" et d'un fonctionnement simple à l'aide de 4 boutons et d'un potentiomètre cliquable pour sélectionner la valeur souhaitée. L'écran principal affiche la tension et le courant souhaités en haut et la tension, le courant et la puissance actuels en gros chiffres. En bas de l'écran, la tension d'entrée actuelle du DPS5005 est tracée. Celle-ci doit toujours être supérieure de 1,1x à la puissance requise.

L'écran suivant est la configuration réelle. Cela comprend le réglage des variables de sortie de base - tension et courant, le réglage des protections OVP, OCP et OPP, le réglage de la luminosité de l'écran et la sauvegarde des paramètres dans des macros individuelles (jusqu'à 10). Deux de ces macros (M1 et M2) sont rapidement accessibles directement depuis l'écran principal. Il existe également un verrou de valeur.

Nous recommandons l'une de nos alimentations industrielles pour l'alimentation externe de cette alimentation à découpage.
Dimensions du trou de montage : 76,8 x 39mm.

Paramètres
Source du laboratoire
Type de sourcemodulaire (pour l'installation)
Connexion à un ordinateurnon
Mode sourceCV (Tension constante)CC (courant constant)
Jaugesnumérique
Précision de la mesure de la tension0,5 %
Précision de la mesure du courant± 0,5 %
Tension d'alimentation6-55V DC
Dimensions (Largeur - Hauteur - Profondeur) [mm]79-43-49 mm
Poids de l'emballage [kg]:0.11 kg
Plus de paramètres
Source du laboratoire
Type de sourcemodulaire (pour l'installation)
Connexion à un ordinateurnon
Mode sourceCV (Tension constante)CC (courant constant)
Jaugesnumérique
Précision de la mesure de la tension0,5 %
Précision de la mesure du courant± 0,5 %
Tension d'alimentation6-55V DC
Dimensions (Largeur - Hauteur - Profondeur) [mm]79-43-49 mm
Poids de l'emballage [kg]:0.11 kg

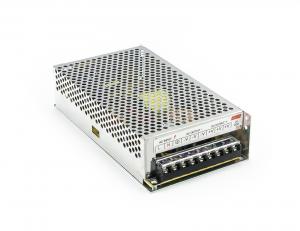

Module commuté d'alimentation industrielle H-240-48 AC110-230V / DC 48V 5A avec une puissance de 240W, qui est conçu principalement pour PoE - Power over Ethernet. En PoE, une tension de 48V est utilisée et la consommation maximale de courant par appareil est de 400 mA. Au total, l'alimentation est capable d'alimenter jusqu'à 18 appareils (13W) dans le respect de la norme IEEE 802.3af. Cette alimentation industrielle est enfermée dans un cadre métallique conforme à la norme IP20 et comporte un bornier standard couvert avec des vis pour connecter la tension de ligne d'entrée, y compris un fil de terre et trois paires de fils de sortie CC. L'alimentation électrique est protégée contre les courts-circuits. L'alimentation industrielle H-240-48 possède un dissipateur thermique actif situé à l'arrière du châssis. L'alimentation peut être commutée pour une alimentation 110V AC. L'alimentation comprend une LED pour l'indication de l'alimentation et un trimmer de réglage, qui permet d'ajuster la tension de sortie de l'alimentation (33V - 51V). L'alimentation modulaire H-240-48 est capable d'alimenter des appareils jusqu'à 240W. Convient pour l'alimentation PoE - alimentation externe d'un routeur PoE - pour alimenter des caméras, la téléphonie VoIP (téléphones IP), des AP sans fil (points d'accès WiFi) et d'autres applications exigeantes utilisant 48V. Prévoyez toujours une réserve de puissance suffisante (20-25%), l'alimentation ne doit pas être utilisée à la limite de sa capacité pendant une longue période. Vous trouverez d'autres alimentations industrielles avec d'autres paramètres dans notre offre.
