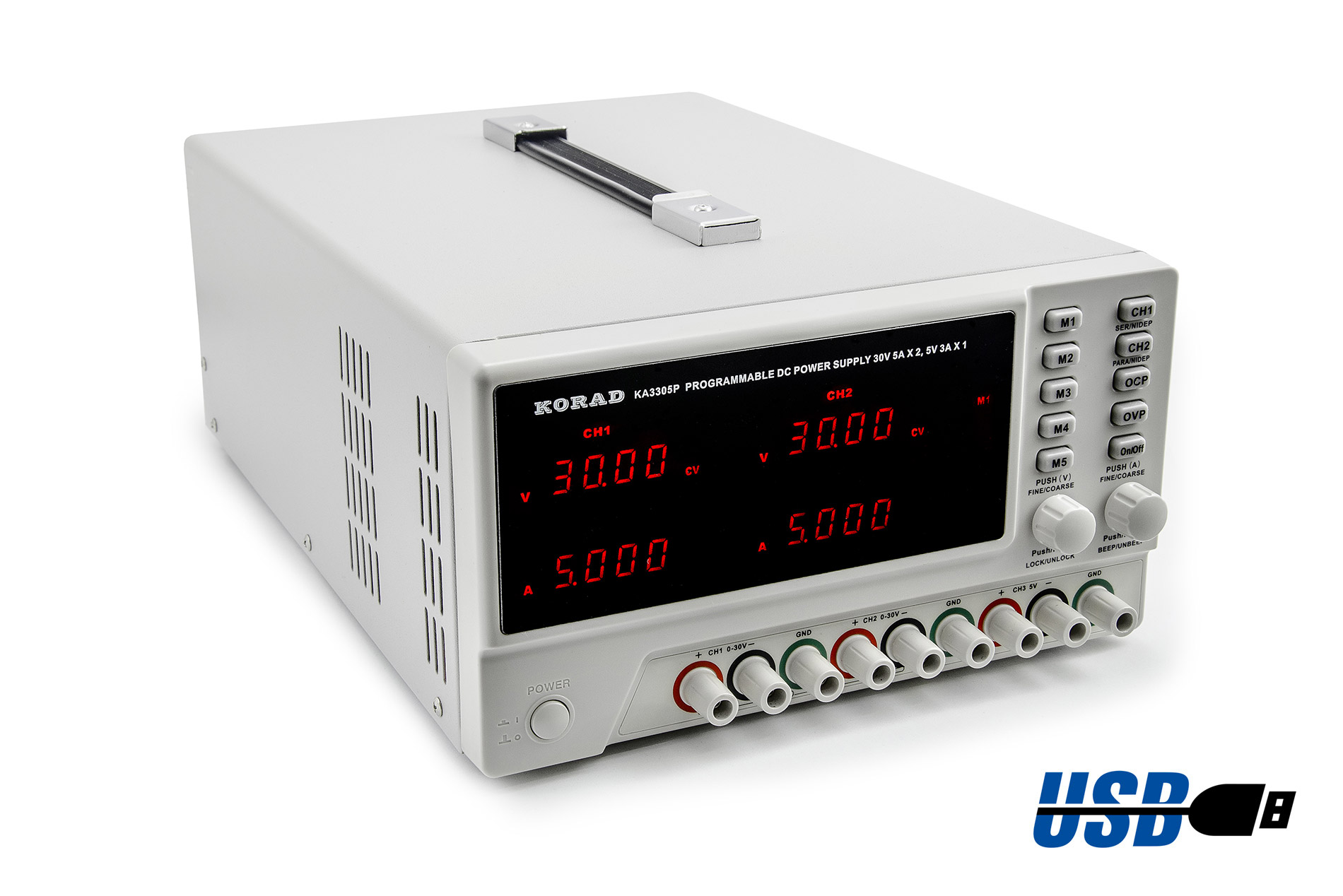

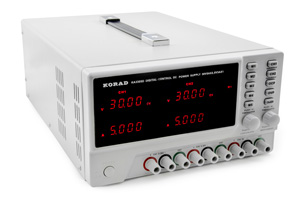

Sur le panneau avant de l'alimentation, vous trouverez 9 bornes pour le raccordement des câbles, à la fois par des prises et par des fils. Chaque branche dispose également d'un connecteur de masse (squelette). Toutes les branches sont isolées galvaniquement les unes des autres et peuvent être contrôlées indépendamment (sauf la troisième branche 5V, qui ne peut pas être contrôlée).
L'alimentation peut fonctionner à la fois en mode série et en mode parallèle. En mode série, l'alimentation peut fournir jusqu'à 60V à 5A. En mode parallèle, on peut obtenir un courant allant jusqu'à 10A à 30V. En mode parallèle comme en mode série, la partie gauche est désactivée et la partie droite "maître" s'occupe du contrôle du dispositif. Cela garantit une adaptation parfaite de la tension régulée en mode d'alimentation symétrique.

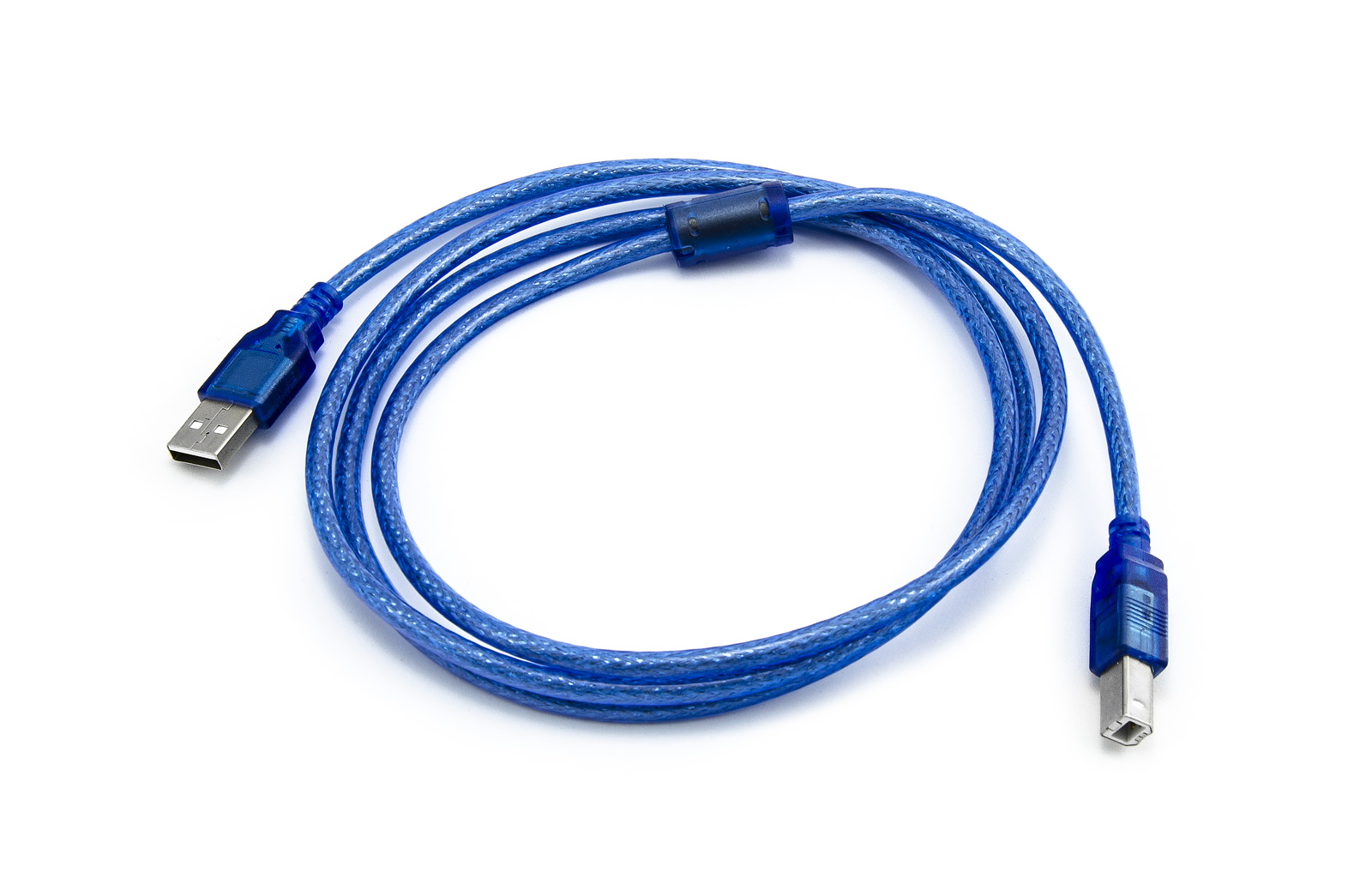

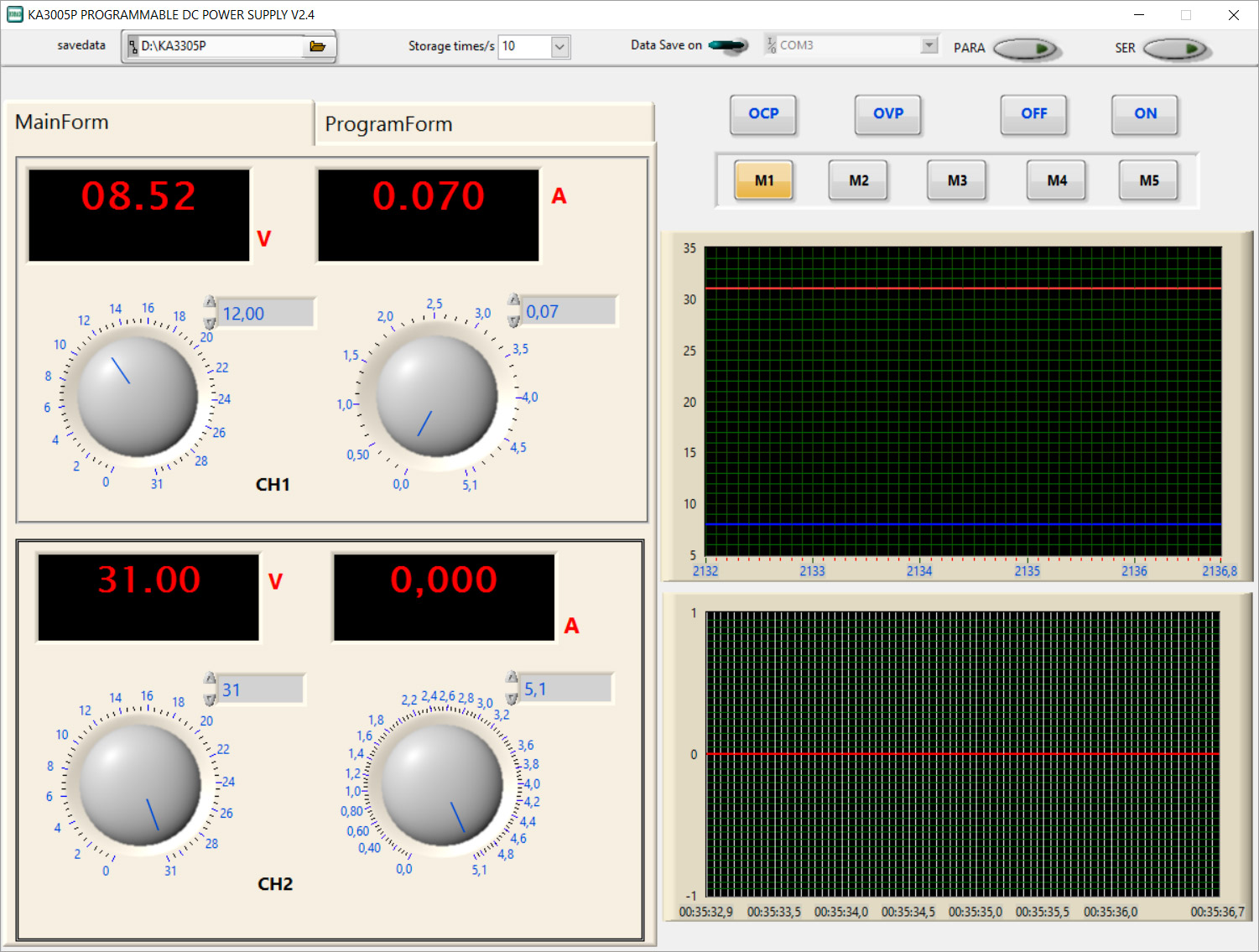

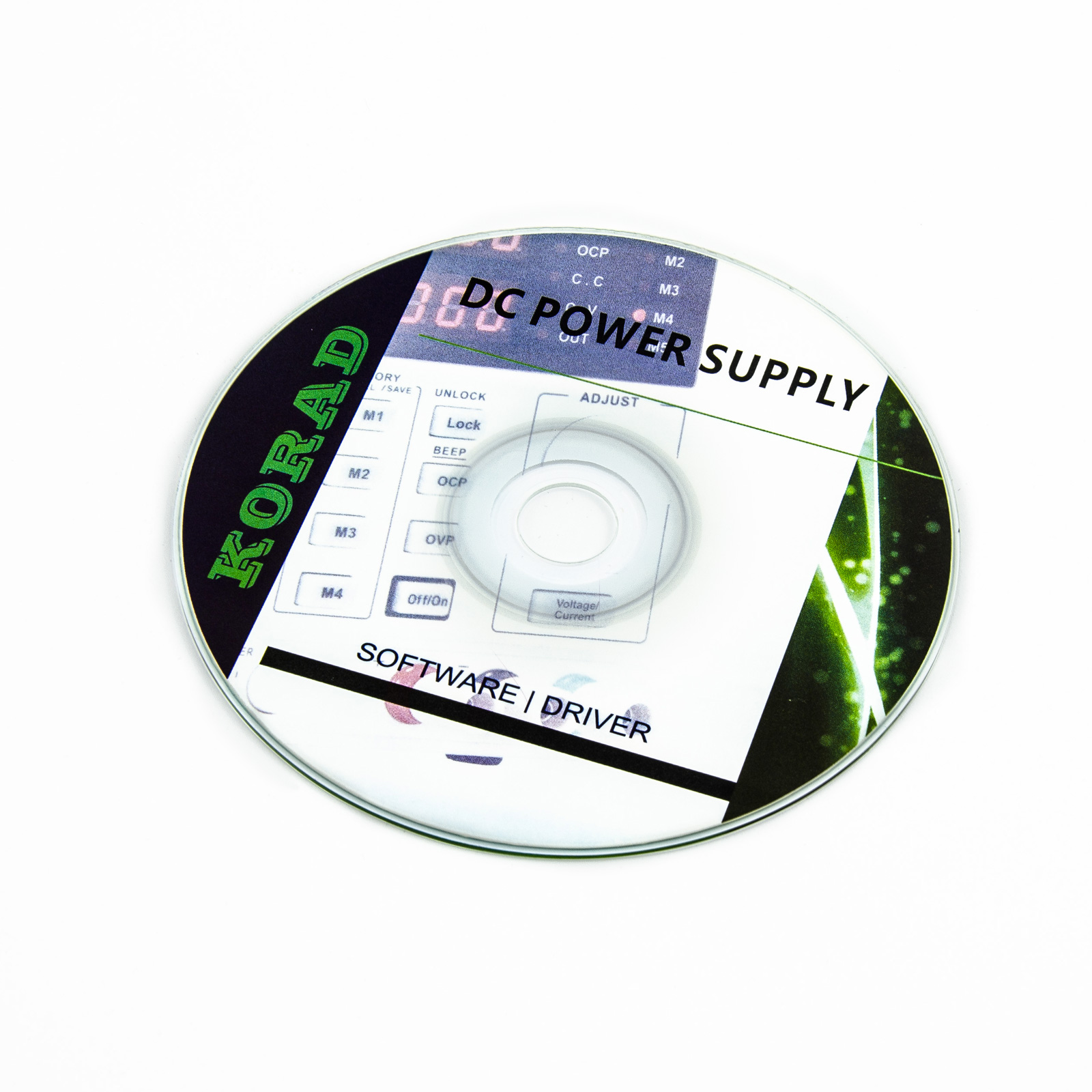

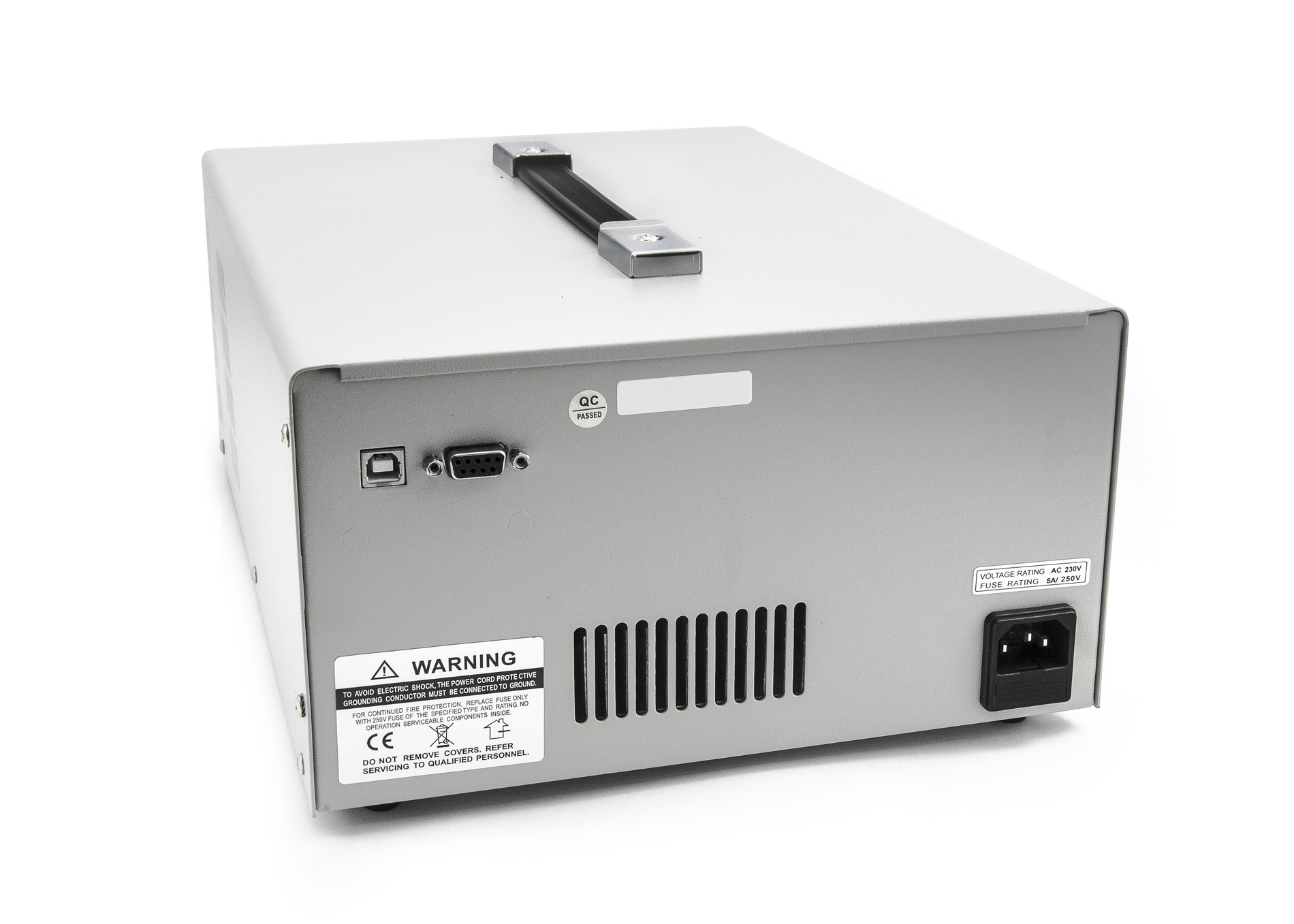

Laconnexion à l'ordinateur se fait via un câble USB (type A-B) ou via RS232. L'alimentation est fournie avec un CD d'installation contenant les pilotes et le logiciel de contrôle de KORAD pour le système d'exploitation Microsoft Windows à partir de la version XP, qui permet de modifier les valeurs de tension et de courant en temps réel, de définir les valeurs de mémoire M1 - M5, de commuter le mode série et parallèle de l'alimentation, d'activer l'OCP et l'OVP et également de surveiller les formes d'onde de tension et de courant en temps réel. Le logiciel est en langue anglaise.

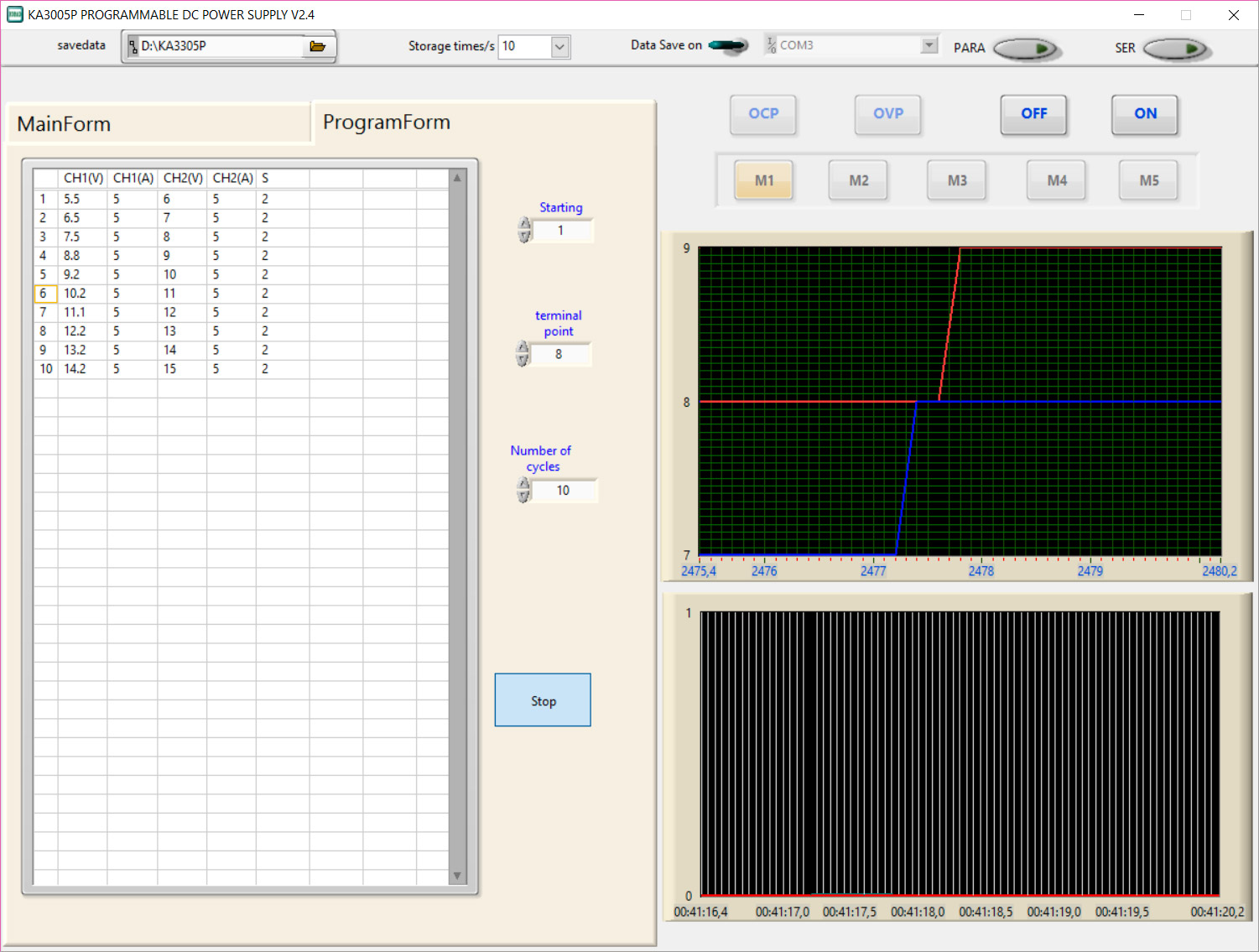

Un deuxième onglet (ProgramForm) permet ensuite de définir des profils d'alimentation en fonction d'une durée déterminée - idéal pour les tests et les applications qui nécessitent des niveaux de tension et de courant différents sur une période sélectionnée. Le nombre de niveaux de tension et de courant est arbitraire - d'autres peuvent être ajoutés. Les points de départ et d'arrivée (intervalle de ligne) et le nombre de répétitions (cycles) peuvent également être sélectionnés dans le programme.
Le logiciel de contrôle peut également générer un fichier journal pour un examen ultérieur de la sortie de la source.
Le journal est au format ligne : 16-03-02 13:33:56,6 8,43V 0,069A 31,000V 0,000A (*.txt)
La source de laboratoire est capable de fonctionner à courant constant et à tension constante, elle est très précise et présente peu d'ondulation et de bruit. Par conséquent, l'alimentation KA3305P trouvera des applications dans l'industrie, les instituts de recherche, les laboratoires, les services électriques, l'éducation, partout où une tension et un courant précis sont nécessaires.
Le Korad KA3305P est doté d'un verrouillage du point de consigne, d'une protection contre les surcharges, les courts-circuits et la surchauffe. Il existe également une protection contre les surtensions et les surintensités à la sortie, qui peut être réglée sur les valeurs souhaitées afin que l'alimentation soit interrompue lorsque la consommation électrique augmente.
| Source du laboratoire | |
|---|---|
| Type de source | linéaire |
| Connexion à un ordinateur | USBRS232 |
| Alimentation symétrique | oui |
| Mode source | CV (Tension constante)CC (courant constant) |
| Jauges | numérique |
| Précision de la mesure de la tension | 0.1 % |
| Précision de la mesure du courant | ± 0,1 % |
| Ondulation de la tension | < 2 mVrms |
| Courant d'ondulation | < 3 mArms |
| Isolation galvanique du réseau | oui |
| Résistance de l'isolation | > 20MΩ |
| Température de travail | 0°C à 40°C |
| Tension d'alimentation | 230V/50Hz |
| Dimensions (Largeur - Hauteur - Profondeur) [mm] | 250-150-380 mm |
| Poids de l'emballage [kg]: | 11.64 kg |
