Alimentation à découpage DR-120-24 avec une tension de sortie de
24V et un courant de
5A avec une puissance maximale de
120W pour l'installation dans des armoires
sur rail DIN.
Les alimentations de la série DR sont stabilisées, à tension de sortie fixe, isolées galvaniquement du secteur et sont utilisées pour alimenter les systèmes de contrôle et d'automatisation dans les armoires, la domotique, les servomoteurs, les portes d'entrée et d'autres applications qui nécessitent un fonctionnement en 24V DC.
Le bloc d'alimentation
DR-120-24 est doté de plusieurs protections : surcharge, surtension, court-circuit et protection contre la surchauffe. Le châssis du bloc d'alimentation est entièrement métallique.
Le bloc d'alimentation peut être alimenté dans la plage de tension suivante : 100-120 VAC (3,3A) ou 200-240 VAC (2A).
Le DR-120-24 offre deux paires de bornes pour une sortie 24V (1 canal). La tension de sortie de l'alimentation peut être calibrée à l'aide d'un trimmer rotatif dans une plage de +/-15% (environ 20 - 28V).
La coupure de l'alimentation est indiquée par une LED sur le panneau avant (au niveau des bornes de sortie). L'alimentation occupe un total de 3,5 positions dans le rack.
Ne faites jamais fonctionner l'alimentation électrique à la limite de sa capacité de puissance. Choisissez toujours une alimentation électrique de taille suffisante (+20%).
L'alimentation est refroidie passivement
Isolation de classe 2

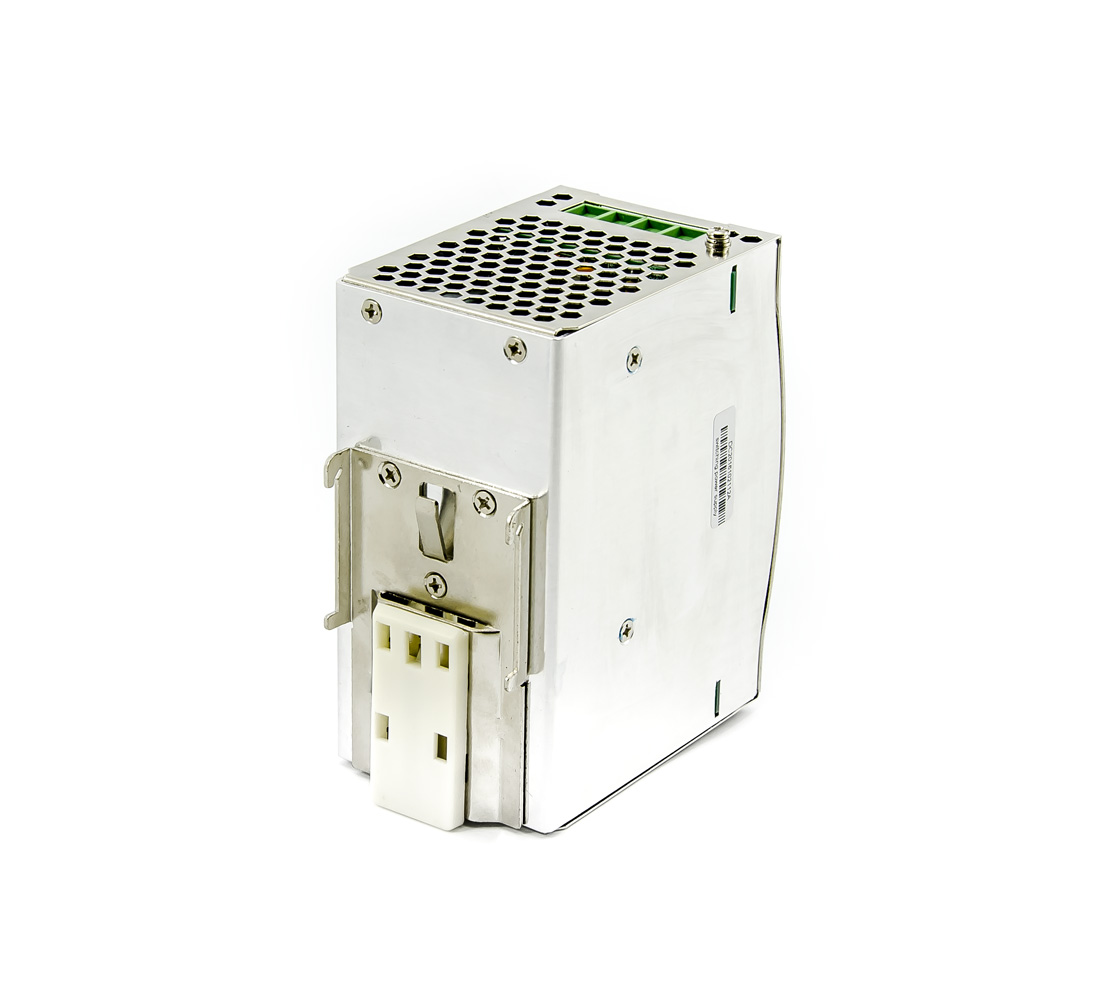

Montage sur rail DIN
Indication par LED
Rendement : 84 %

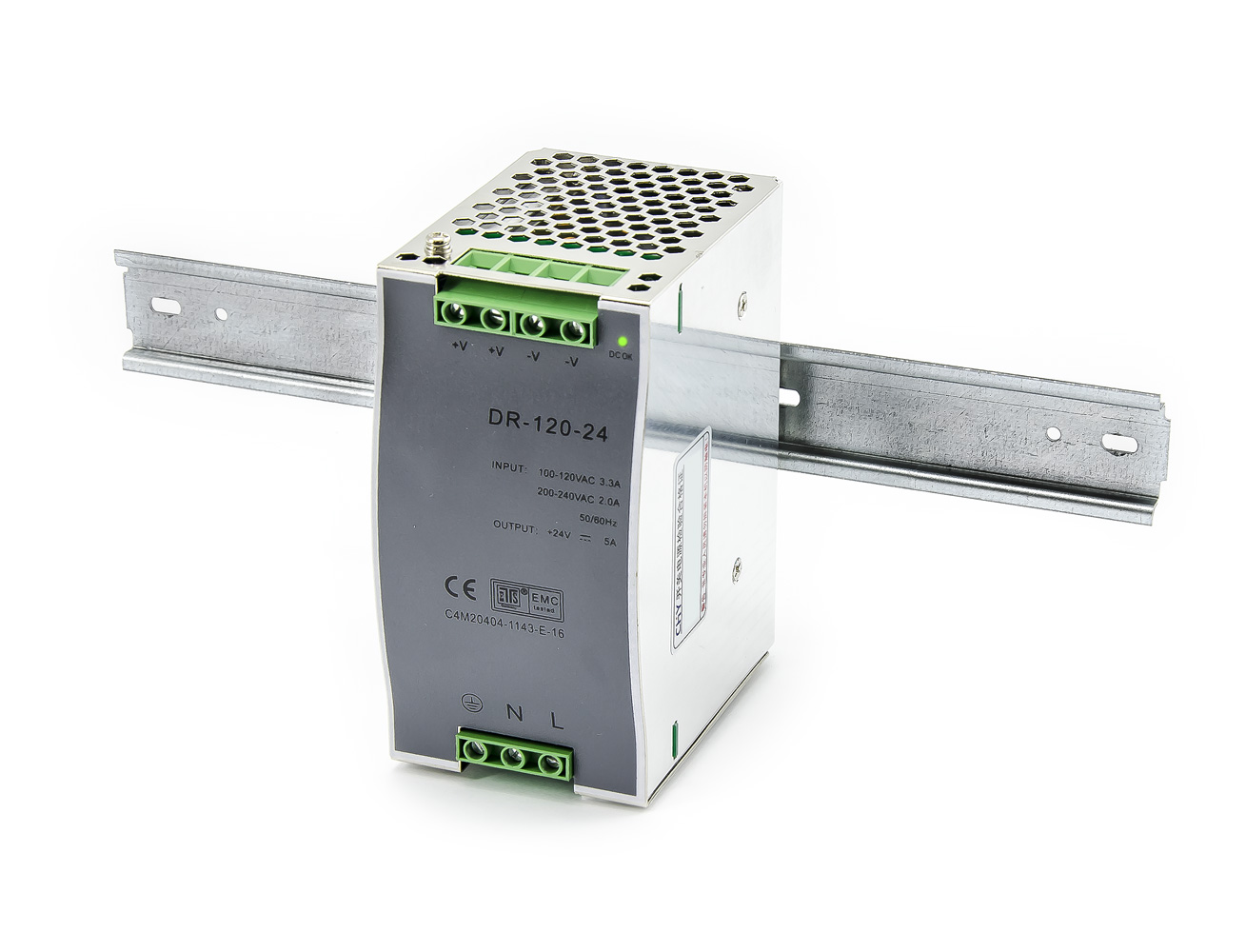

Le rail DIN figurant sur la photo n'est pas inclus
Paramètres
Tension d'entrée | 100-240V AC |
Dimensions (l-h-h) mm | 66-133-110 mm |
Nombre de positions DIN | 4 |
Protections | contre la surchauffecontre la surtensioncontre les courts-circuitscontre la surcharge |
Poids de l'emballage [kg]: | 0.68 kg |
