L'enregistreur de données industriel numérique sans papier GT68R est utilisé pour mesurer, afficher et enregistrer les données mesurées dans l'industrie, l'automatisation et la fabrication.

L'enregistreur de données électronique à quatre canaux peut mesurer et enregistrer une variété de quantités physiques telles que : la température, la pression, le poids, la tension, la fréquence et plus encore. Tout dépend des capteurs que vous connectez à l'une des quatre entrées analogiques. L'enregistreur de données utilise les capteurs connectés pour mesurer des valeurs à un intervalle de temps spécifique, qu'il stocke également dans sa mémoire interne. Les données stockées peuvent être exportées via le port USB, puis visualisées et analysées à l'aide du logiciel PC fourni. Il s'agit d'un remplacement moderne des enregistreurs sur papier, aujourd'hui obsolètes.

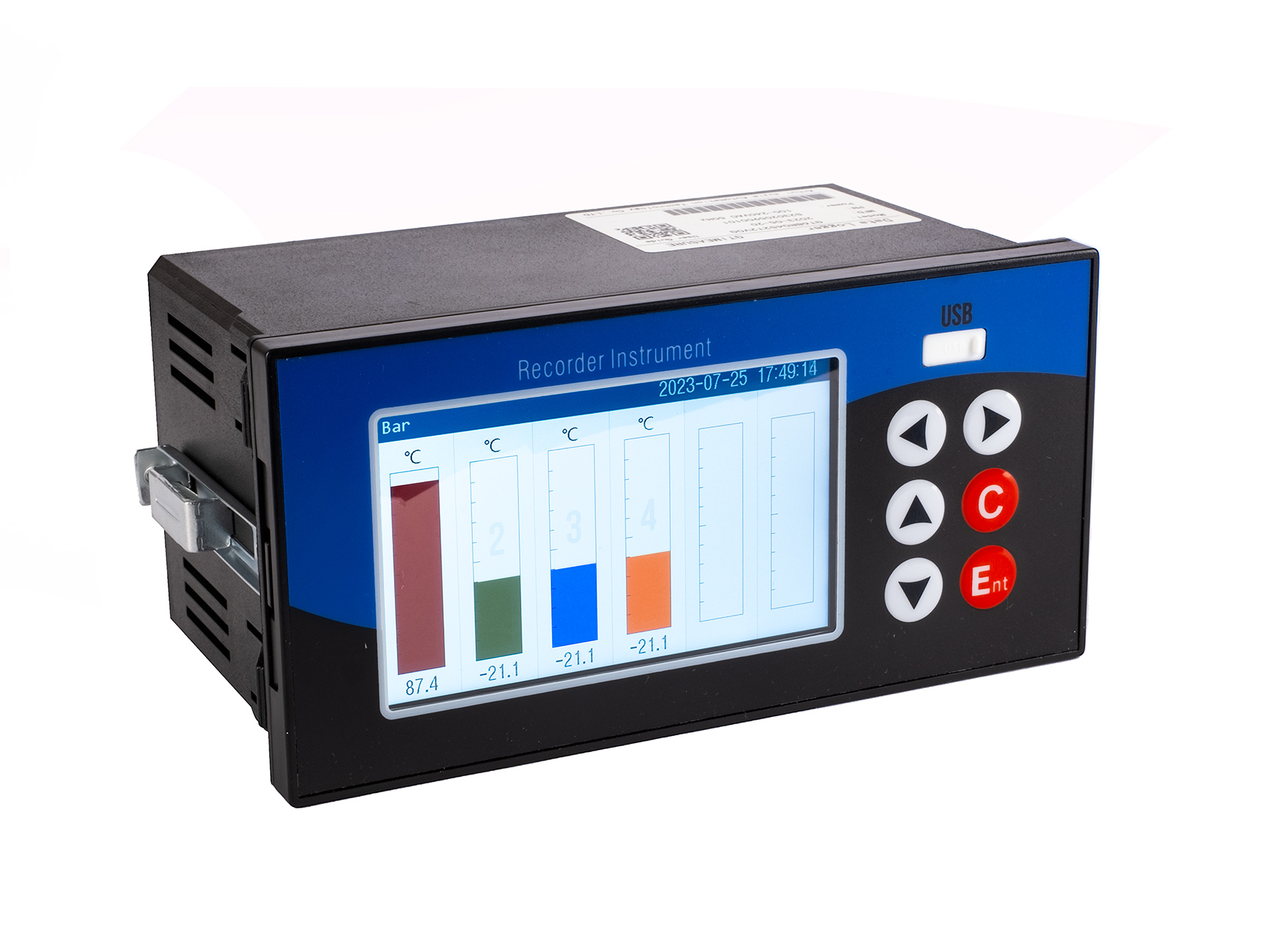

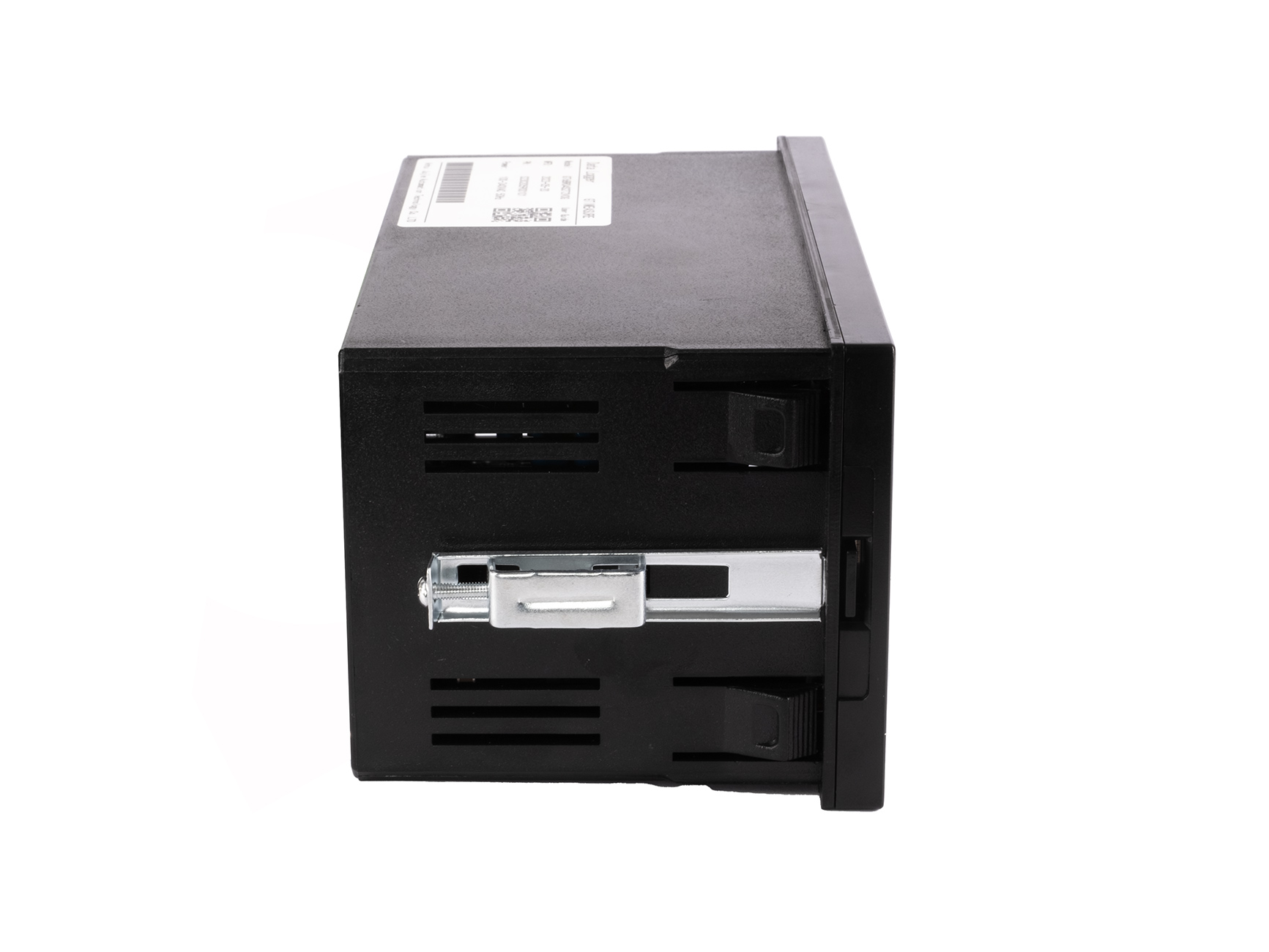

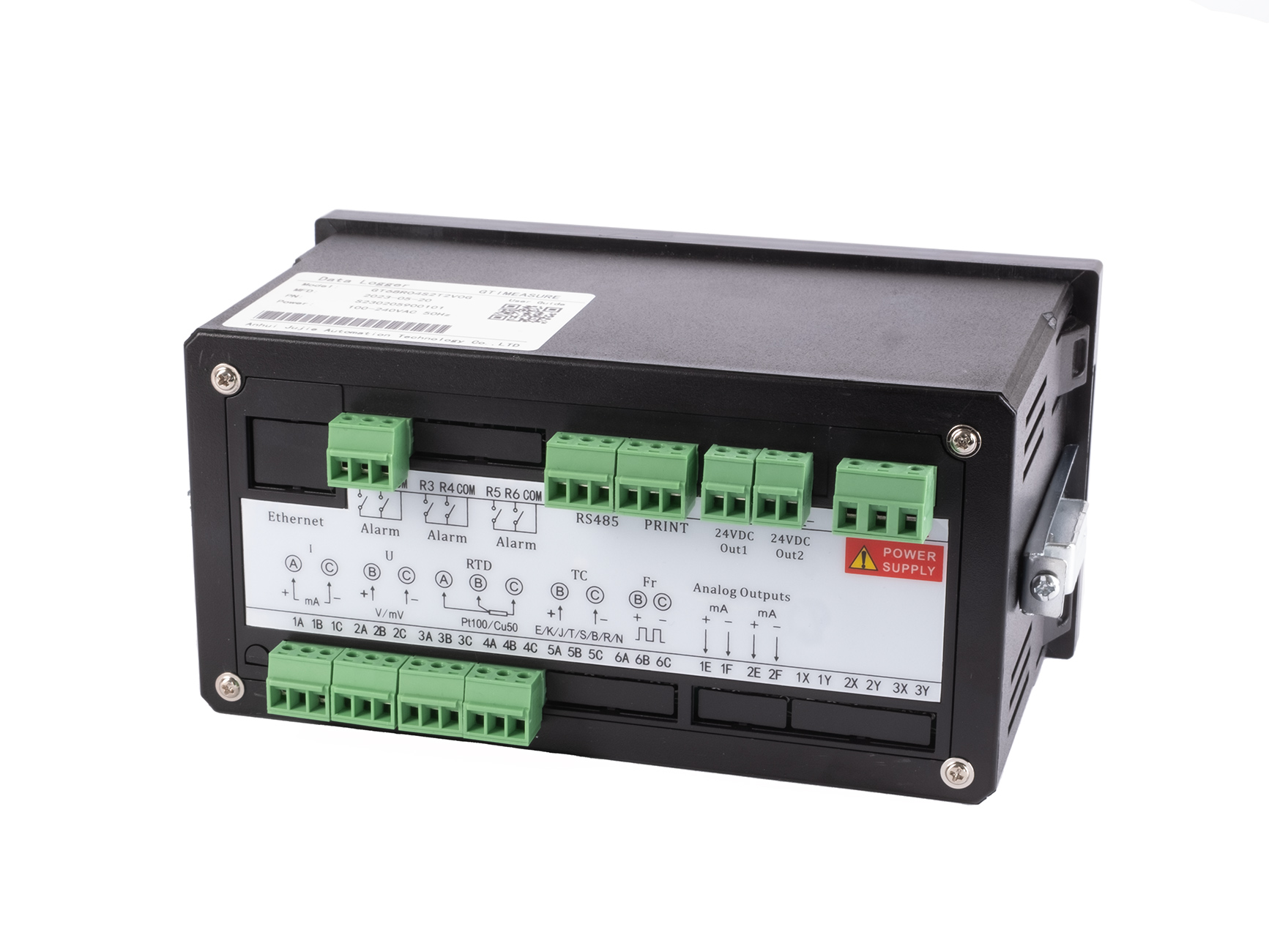

L'enregistreur de données GT68R se présente sous la forme d'un boîtier en plastique noir conçu pour être intégré au tableau de bord ou à la face avant d'une boîte à instruments. Sur la face avant se trouve un écran LCD couleur rétroéclairé de 4 pouces qui affiche les valeurs mesurées actuelles sous la forme d'un graphique ou d'un tableau. À côté de l'écran se trouvent des boutons de commande et de réglage des paramètres. Au-dessus des boutons se trouve une entrée USB pour l'exportation des données vers une mémoire flash USB. Sur le panneau arrière se trouvent des bornes à vis pour la connexion de l'alimentation 230V/50Hz, les entrées des capteurs, la sortie des relais, l'entrée RS485 et la sortie de l'alimentation auxiliaire 23V/30mA.

L'enregistreur de données possède quatre entrées analogiques qui prennent en charge un grand nombre de capteurs et de transducteurs. Les entrées peuvent être nommées selon les besoins et une quantité peut leur être attribuée en fonction du type de capteur connecté. Une fois le capteur connecté et les paramètres nécessaires réglés, l'enregistreur de données commence à stocker en continu les valeurs mesurées dans la mémoire intégrée d'une capacité de 120 Mo - 900 000 enregistrements. L'intervalle entre chaque enregistrement peut être réglé entre 1s, 2s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 30min, 1h. Le modèle GT68R est équipé d'une sortie relais pour l'alarme (2x contact de commutation), par rapport au modèle GT65R04. Les deux sorties relais sont communes aux 4 canaux.

Avantages par rapport au modèle GT65R04 - 2x sorties relais avec retard de relais, communication Mobdus RS485, logiciel plus performant et plus clair. Visualisation de l'historique des mesures (graphique temporel) directement dans l'enregistreur de données.

Inconvénients par rapport au GT65R04 - moitié moins de mémoire interne, moins de réglages pour les entrées et les valeurs mesurées.

4 entrées analogiques :
Courant 4-20mA, 0-20mA, 0-10mA
Tension 0-5V, 0-10V, 1-5V, 0-20mV, 0-100mV
Entrée pour capteurs de température :
RTD Pt100, Cu50, Cu53, Cu100,
K,S,B,J,R,N,T,E, WRe5-26, WRe3-25,
Pyromètres à rayonnement F1, F2

Unités prises en charge :
°C,°F , kg/h, t/h, m3/h, km3/h, L/h, Nm3/h, kNm3/h, bar, mbar, mmH2O, mmHg, Pa, kPa, MPa, atm, kgf/cm2, mm, cm, m, km, Wh, kWh, W, kW, MW, kJ, Hz, kHz, MHz, g, kg, t, mV, V, kV, mA, A, kA, kj/h, MJ/h, GJ/h, ppm, ppb, %,‰, ppmO2, %LEL, NTU, ug/h, ug/kg, rpm, uS/cm, mS/cm, MOcm, r/min, pH, %RH, N, mg/L, g/L, kg/m3, kcal/m3, m/min, m/s, mg/m3.

Fonctions et paramètres principaux :
4 entrées
Ecran LCD couleur de 4".

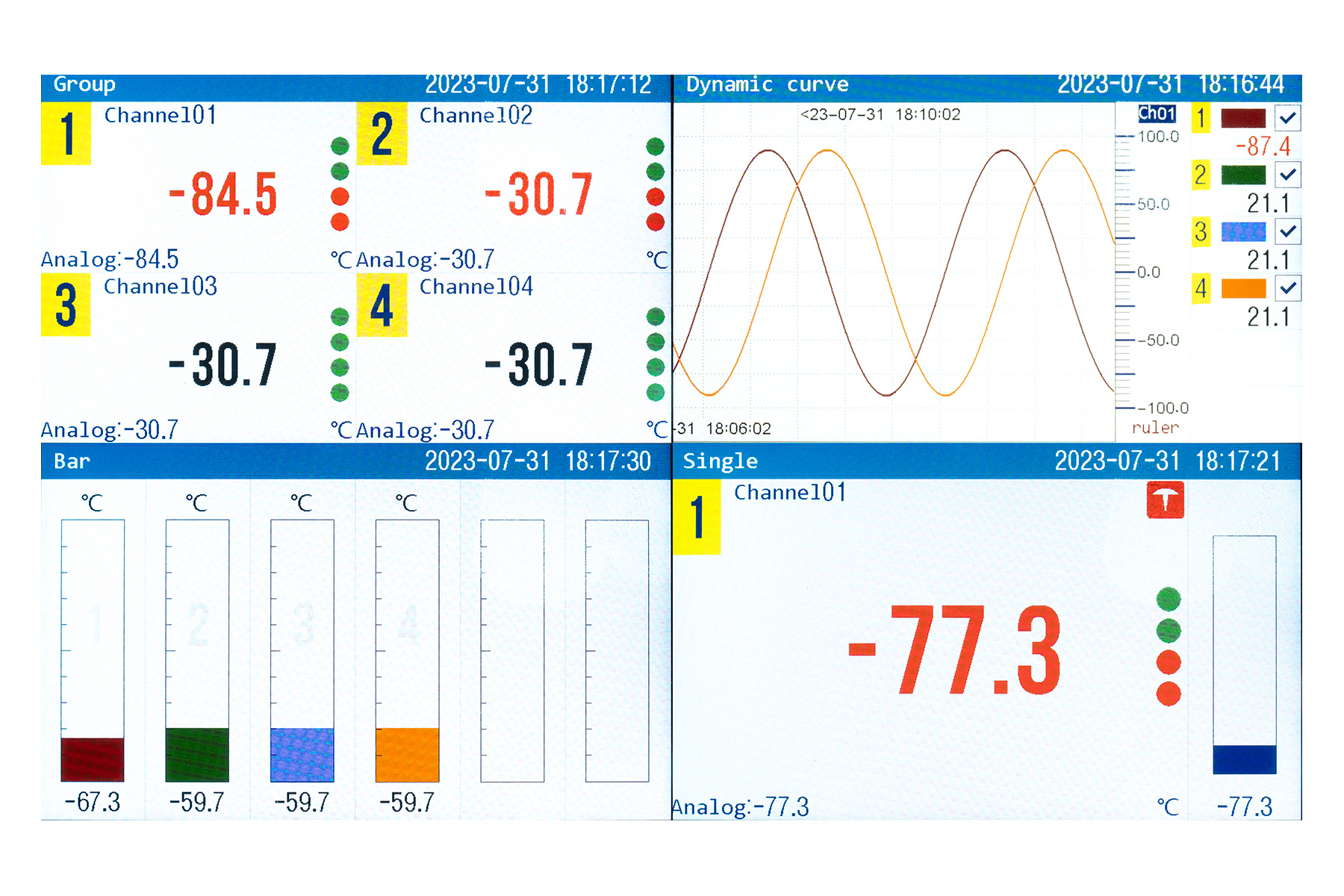

Affichage : canal unique, groupe, bargraph, groupe
Possibilité de changer les noms des entrées individuelles
Réglage des alarmes pour chaque canal séparément : LO, HI, LL, HH
Mémoire pour 256 enregistrements d'alarme (date, heure)
Mémoire pour 256 enregistrements d'arrêt/marche (date, heure)
Enregistrement automatique d'informations en cas de changement de configuration ou de réinitialisation des paramètres de l'appareil
Il est possible de connecter un capteur différent à chaque entrée, de régler une valeur différente et d'attribuer un nom différent.
Accès aux réglages par mot de passe

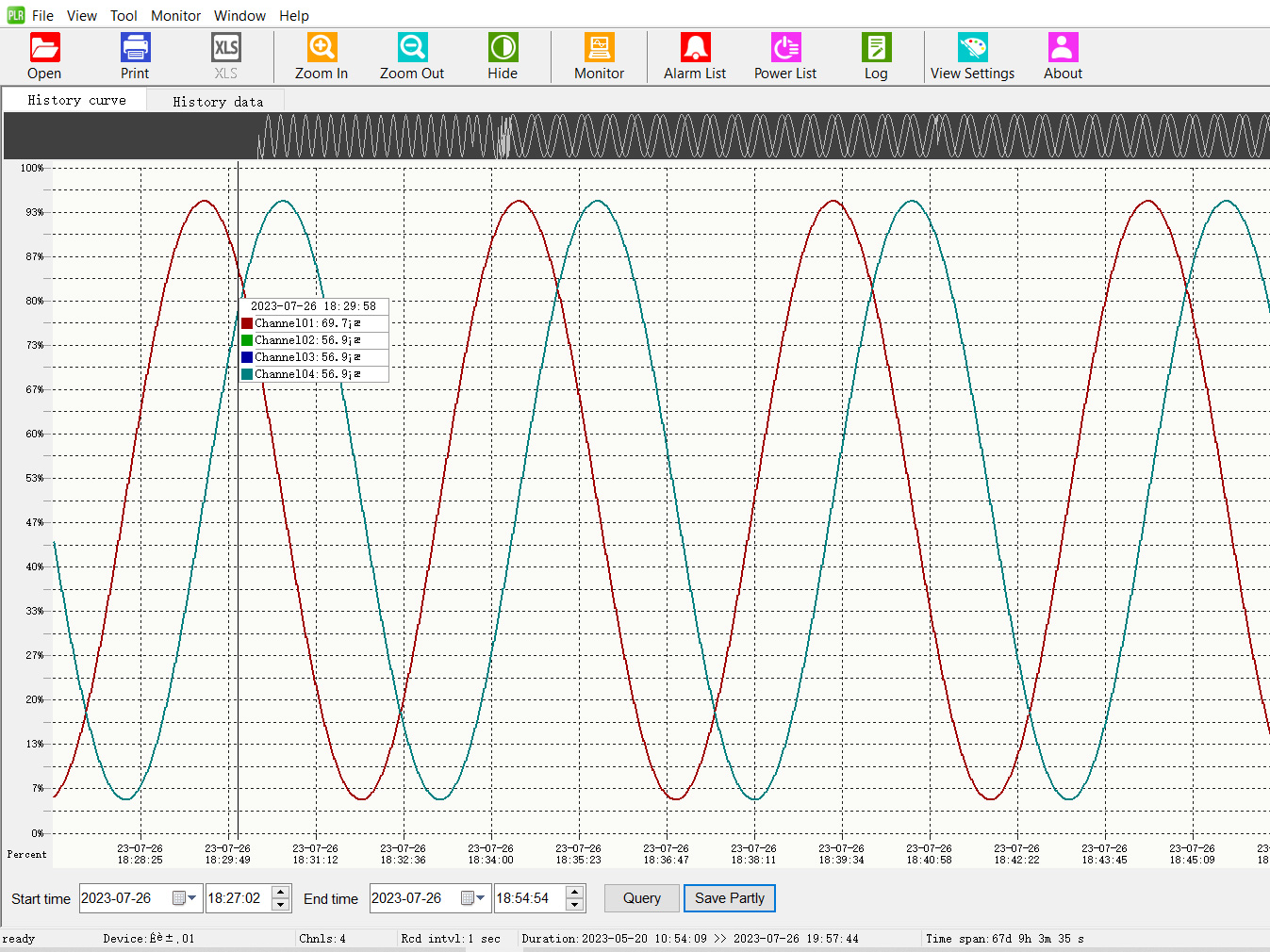

Affichage des enregistrements, possibilité de visualiser les courbes de la ligne de temps
Possibilité de commuter le contact du relais pendant une alarme
Retard d'alarme 0-60s
Communication RS485 Mobdus
Mémoire intégrée 120MB jusqu'à 900 000 enregistrements
Toutes les données peuvent être exportées ou seulement une période spécifique
Exportation des données vers une mémoire flash USB
Fréquence d'enregistrement 1s, 2s, 5s, 10s, 15s, 30s, 1min, 2min, 5min, 10min, 30min, 1h

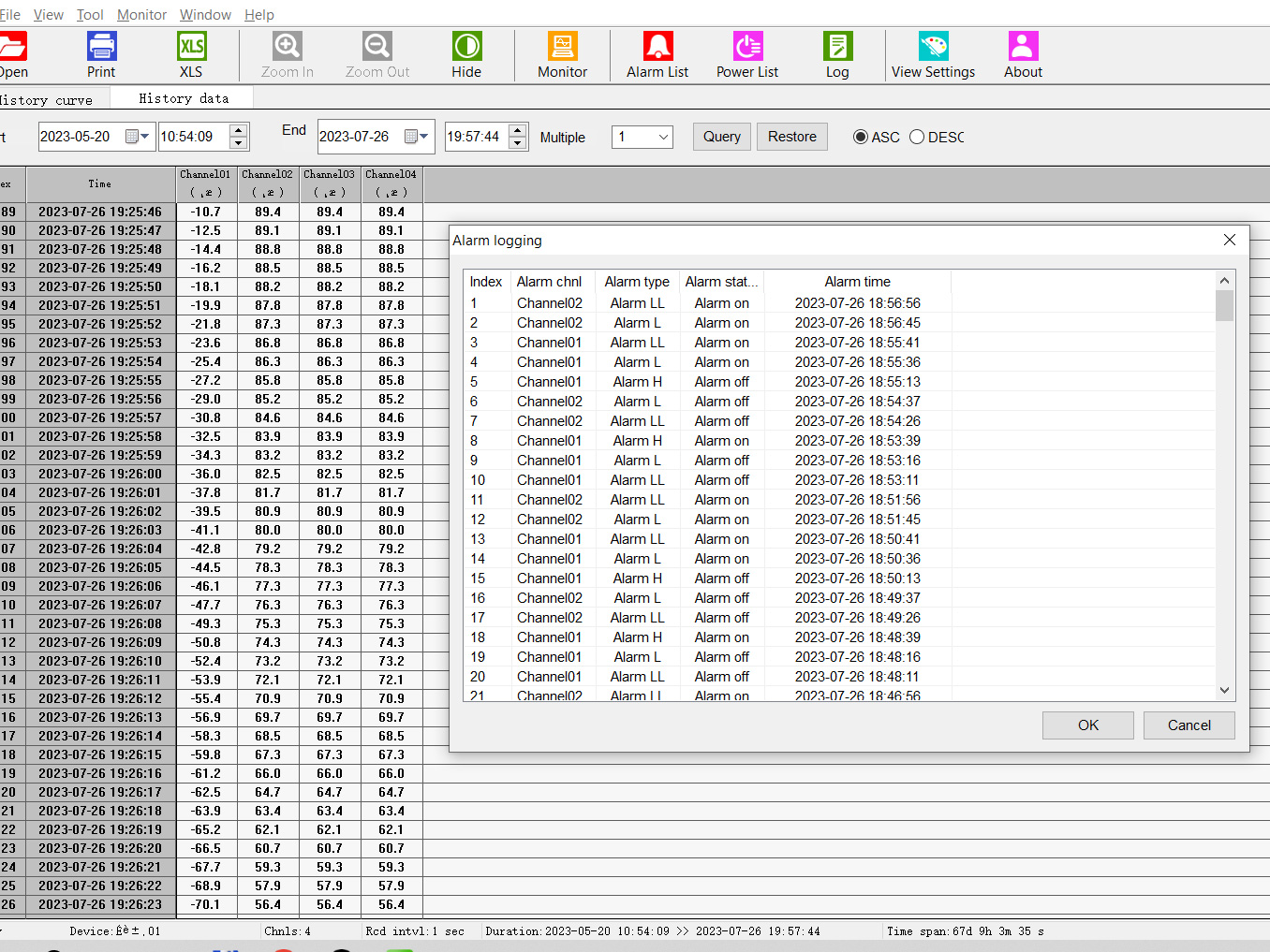

Logiciel gratuit de lecture/exportation des données

Emballage : Enregistreur de données GT68R, mémoire flash USB
