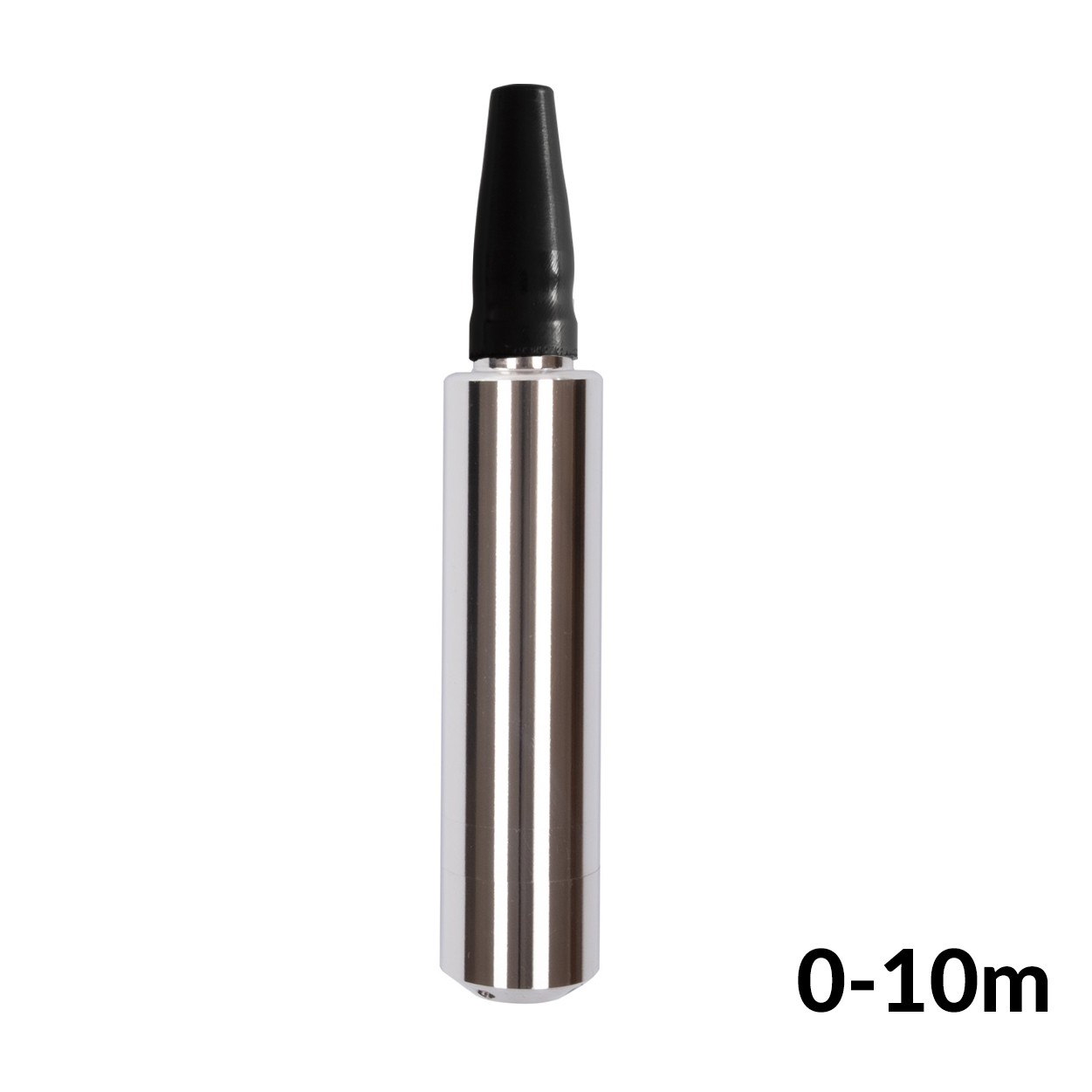

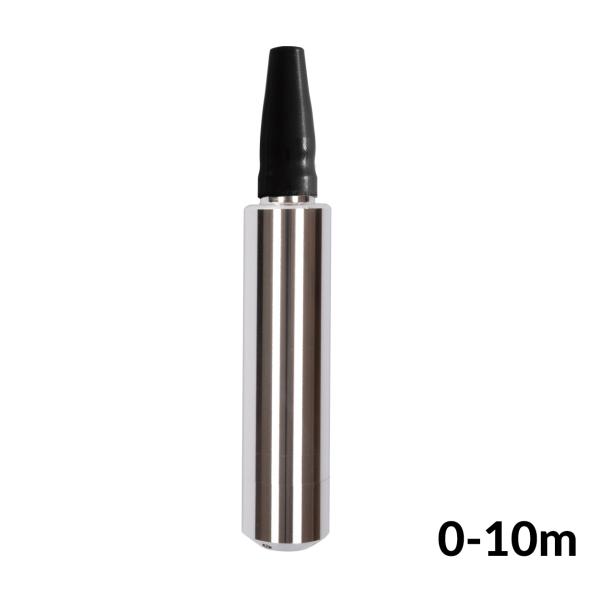

Capteur pour la mesure du niveau / de la colonne d'eau 0-10m 24V, 4-20mA

Capteur hydrostatique pour la mesure du niveau de liquide dans la gamme de 0-10m.

Le capteur en acier inoxydable étanche en forme de cylindre avec une hauteur de suite du texte

Code produit:

104247

Variantes:

en stock (2-5 pc.)
Capteur pour la mesure du niveau / de la colonne d'eau 0-10m 24V, 4-20mA 104247 https://www.hotair.fr/images/produkty/2/4474/senzor-pro-mereni-vysky-hladiny-vodniho-sloupce-0-10m-24v-4-20ma_1618312941.jpg
Cena: 3000.00
Dostupnost: en stock 2-5 pc.
Prix avec TVA Prix sans TVA
130,43 € 108,70 €
ks
Capteur hydrostatique pour la mesure du niveau de liquide dans la gamme de 0-10m.

Le capteur en acier inoxydable étanche en forme de cylindre avec une hauteur de 141mm et un diamètre de 28mm est utilisé pour mesurer la hauteur du niveau de liquide dans un réservoir ou un conteneur dans la gamme de 0-10m. Après avoir dévissé le couvercle du capteur, on trouve à l'intérieur deux fils pour connecter (souder) le câble menant à l'unité de mesure. Autour du périmètre de toutes les parties vissables, il y a des bandes de caoutchouc d'étanchéité qui empêchent l'eau de pénétrer dans le capteur. Le capteur de pression est situé au bas de la sonde, qui doit être placée au fond du réservoir en position verticale. Le capteur mesure la pression du liquide. Le capteur est adapté aux liquides non agressifs (eau). Un seul capteur est nécessaire pour mesurer le niveau du liquide.

Un capteur hydrostatique placé au fond du réservoir/récipient de liquide mesure la pression hydrostatique qui est proportionnelle à la hauteur du niveau d'eau, de cette façon la hauteur du niveau de liquide peut être facilement mesurée. En termes simples, le capteur situé au fond du réservoir mesure la hauteur du niveau au-dessus du capteur. La hauteur du niveau est dérivée de la pression hydrostatique exercée sur le capteur.

Le capteur est fourni sans câble, la longueur maximale du câble est de 20m.

Le capteur est uniquement conçu pour mesurer le niveau de l'eau, de l'eau légèrement sale ou trouble, ou de liquides ayant une viscosité similaire.

Les capteurs hydrostatiques ne peuvent être utilisés que dans des réservoirs non nuageux (atmosphériques).

Le capteur doit être connecté à une jauge de niveau avec une sortie 24v 4-20mA pour un fonctionnement correct


Contenu de l'emballage : 1x capteur hydrostatique
Paramètres
Portée 0-10m
Matériau acier inoxydable 304
Tension 24V - 4-20mA
Précision +-0,3%
Degré de protection IP68
Température de fonctionnement -20~60°C
Dimensions 160x28mm (hauteur x diamètre)
Poids 350g
Poids de l'emballage [kg]:0.4 kg
Plus de paramètres
Portée 0-10m
Matériau acier inoxydable 304
Tension 24V - 4-20mA
Précision +-0,3%
Degré de protection IP68
Température de fonctionnement -20~60°C
Dimensions 160x28mm (hauteur x diamètre)
Poids 350g
Poids de l'emballage [kg]:0.4 kg
