Jauge de niveau hydrostatique à deux entrées pour le contrôle et la mesure du niveau de liquides non agressifs (eau, huile) dans des réservoirs non pressurisés, des cuves, des puisards, des réservoirs d'eau dans des endroits où la hauteur du liquide ne peut pas être détectée visuellement ou lorsqu'il est nécessaire de vérifier constamment le niveau exact.

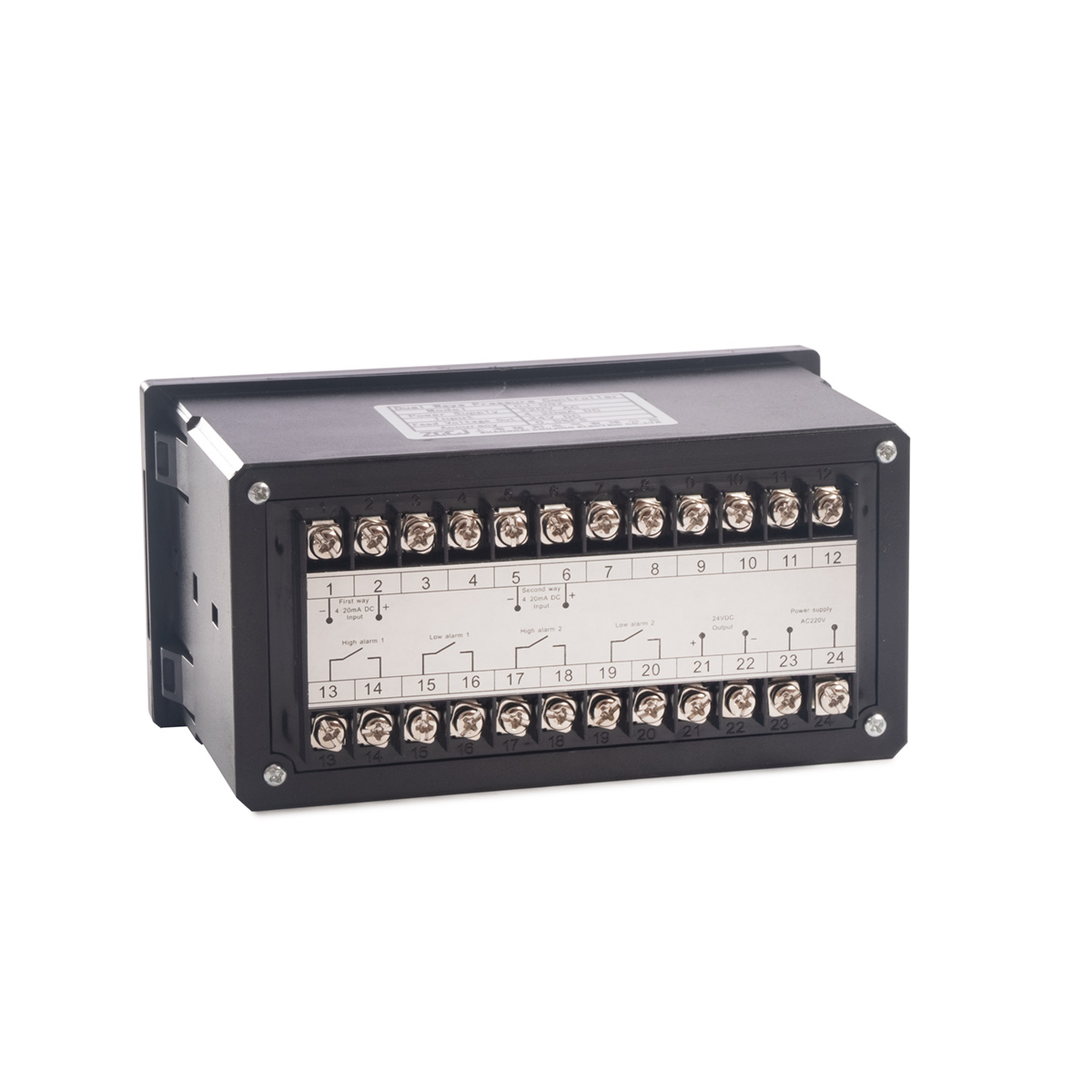

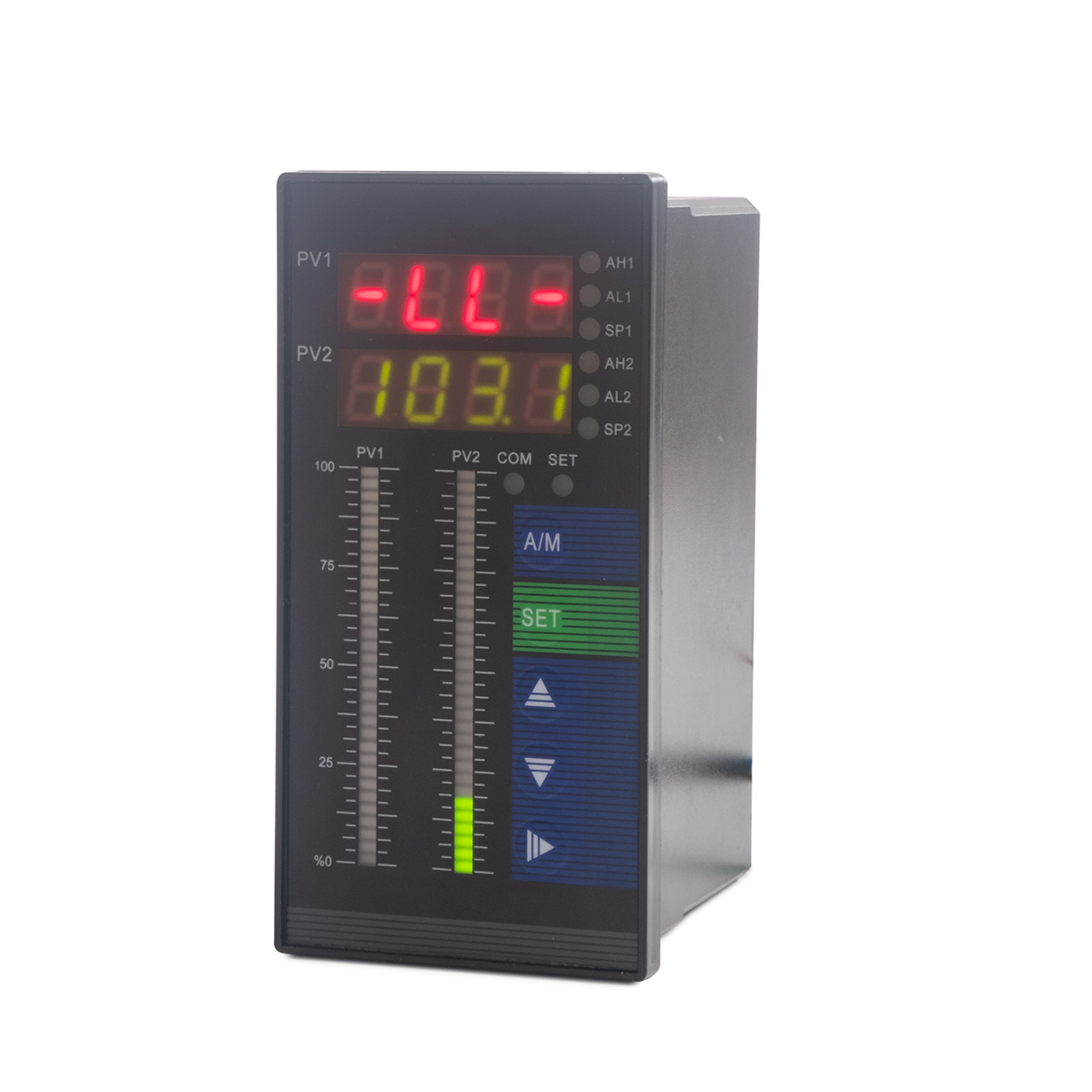

L'indicateur de niveau monté sur panneau est équipé de deux entrées pour les sondes hydrostatiques qui mesurent la hauteur du niveau d'eau en cm avec une résolution de 0,1 cm. Chacune des entrées peut être équipée d'un capteur avec une plage de mesure différente, de sorte que deux niveaux de liquide différents dans deux réservoirs peuvent être mesurés indépendamment l'un de l'autre au même moment. Il est possible de définir une alarme supérieure et inférieure pour chaque capteur, qui commute le relais de sortie 230V/3A lorsque la valeur définie est dépassée. Les relais peuvent alors déclencher une alarme sonore ou visuelle, ou être utilisés, par exemple, pour commuter des pompes afin de réguler le niveau de liquide dans un réservoir. Pour l'affichage des valeurs mesurées, le capteur de niveau est équipé d'un affichage LED et d'un bargraph. L'appareil permet également le réglage de l'hystérésis et dispose d'une option de calibrage intégrée, le capteur connecté doit être calibré lors de sa première mise en service. Le module est alimenté par un courant alternatif 230V/50Hz avec une puissance d'entrée de 5W. Les capteurs câblés, l'alimentation et les sorties relais sont connectés au module à l'aide d'un bornier à vis classique. Le contrôle de la jauge de niveau est réalisé par des boutons à membrane à côté du bargraph.

Calibrage du capteur. Avant la première utilisation, il est nécessaire de connaître la profondeur exacte à laquelle le capteur sera placé et grâce à laquelle il sera possible de vérifier et de calibrer le capteur avant sa première utilisation.

la jauge de niveau est conçue pour les capteurs 24V/4-20mA uniquement

Le capteur de niveau hydrostatique est affecté par la pression atmosphérique actuelle et de légères variations de la mesure peuvent se produire lorsque la pression change.

La jauge de niveau est conçue pour être utilisée dans des réservoirs non pressurisés uniquement.

Comme il s'agit d'un capteur qui mesure la pression du liquide en fonction de la hauteur de la colonne d'eau, il est nécessaire qu'il soit installé au fond du réservoir.

Le capteur n'est pas inclus et doit être acheté séparément. Il existe plusieurs types de capteurs de niveau dans notre gamme.

Contenu de l'emballage.
