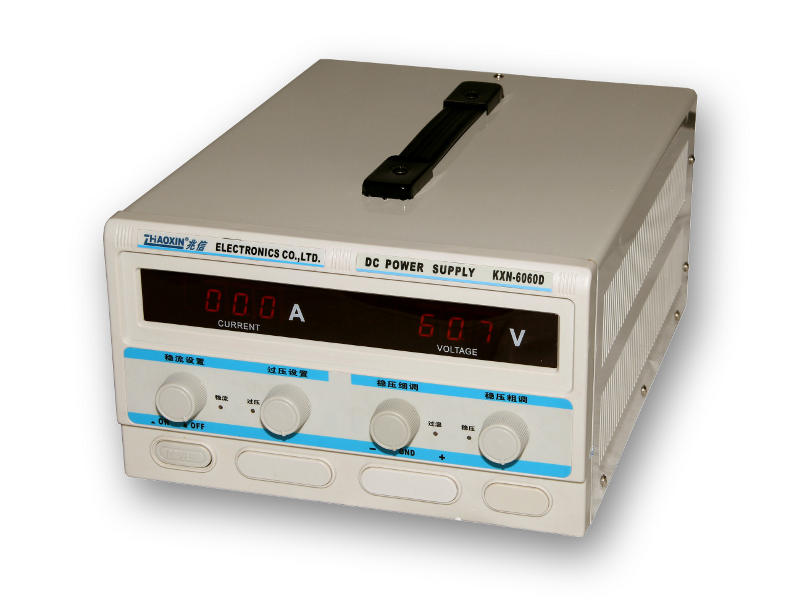

Le 6060D est une alimentation de laboratoire à découpage de 60V/60A avec des compteurs numériques pour les deux quantités, une indication de la limite de courant et une protection contre les surtensions (OVP), les surintensités (OCP) et les surchauffes (OHP).
il s'agit d'une alimentation pulsée et elle est donc loin d'être aussi lourde que d'autres alimentations de même puissance équipées d'un transformateur classique ; une partie importante du poids est constituée de dissipateurs thermiques robustes situés à l'intérieur de l'alimentation. D'autres arguments en faveur d'une alimentation pulsée sont la faible dissipation de puissance thermique et, par rapport aux alimentations linéaires, une réponse beaucoup plus rapide, c'est-à-dire une grande stabilité de la tension de sortie. En revanche, elle peut ne pas convenir à l'alimentation d'applications sensibles aux interférences telles que les radios de puissance - dans ce cas, nous recommandons de déployer des alimentations à base de transformateurs.

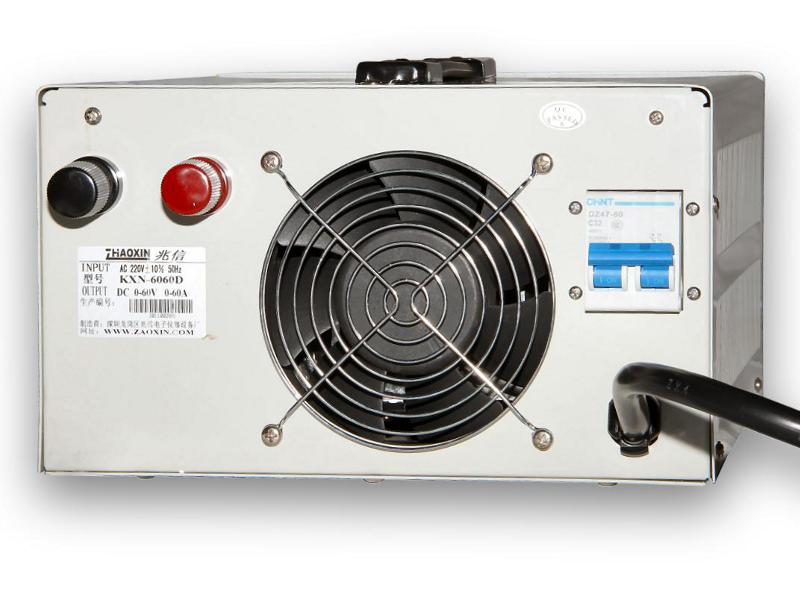

Pour des raisons de sécurité, l'alimentation ne comporte pas de broches de tension régulée standard sur la face avant. La charge doit être connectée aux solides points de connexion vissés plaqués or situés à l'arrière de l'alimentation. Pour l'entrée haute puissance de l'alimentation électrique, l'appareil est également équipé de son propre double disjoncteur, comme on peut le voir sur les photos d'illustration. L'appareil est équipé d'un refroidissement actif sous la forme d'un ventilateur à grandes pales dont la vitesse est contrôlée dynamiquement en fonction de la température des éléments de commutation stabilisateurs.
Paramètres
Source du laboratoire |
---|
Type de source | commuté |
Connexion à un ordinateur | non |
Alimentation symétrique | non |
Mode source | CV (Tension constante)CC (courant constant) |
Jauges | numérique |
Précision de la mesure de la tension | ± 1 % |
Précision de la mesure du courant | ± 1 % |
Ondulation de la tension | < 0,5% Vout |
Isolation galvanique du réseau | oui |
Résistance de l'isolation | > 20MΩ |
Température de travail | -20°C à 50°C |
Tension d'alimentation | 230V/50Hz |
Dimensions (Largeur - Hauteur - Profondeur) [mm] | 260-160-380 mm |
Poids de l'emballage [kg]: | 8.8 kg |
