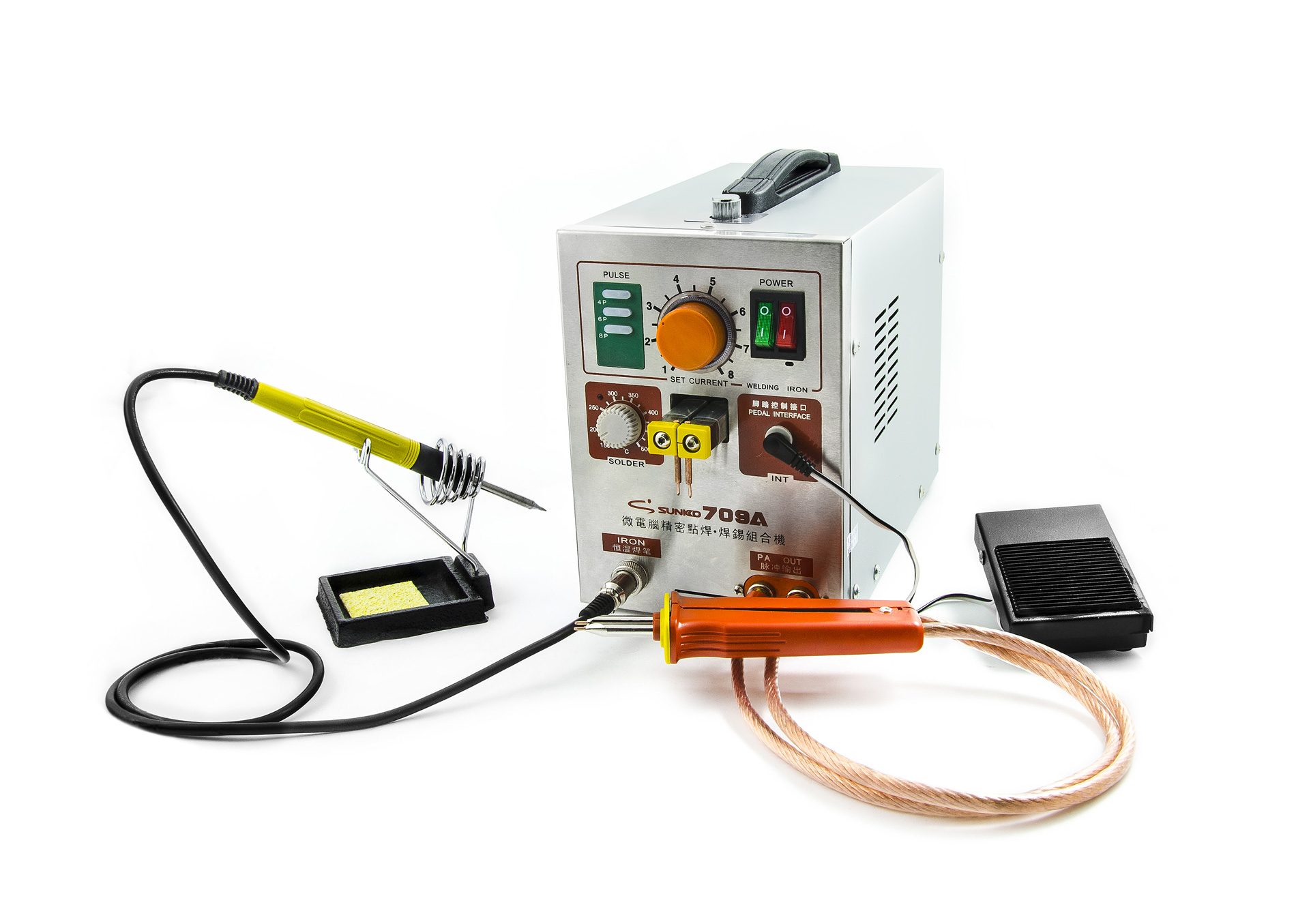

Poste de soudage par points pour batteries et blocs -batteries Sunko 709A avec microsoudure intégrée pour le soudage par points des extrémités des batteries sur les blocs-batteries. Cette station de soudage permet de souder par points les contacts des batteries de deux manières, en utilisant des électrodes de soudage placées dans le corps de la station ou en utilisant des électrodes de soudage manuelles pour souder des éléments de batterie plus grands ou plus lourds qui ne peuvent pas être placés près des électrodes dans le corps de la station. La station de soudage comprend également un fer à microsouder avec contrôle de la température, pour le soudage direct des fils sur les bornes de la batterie.

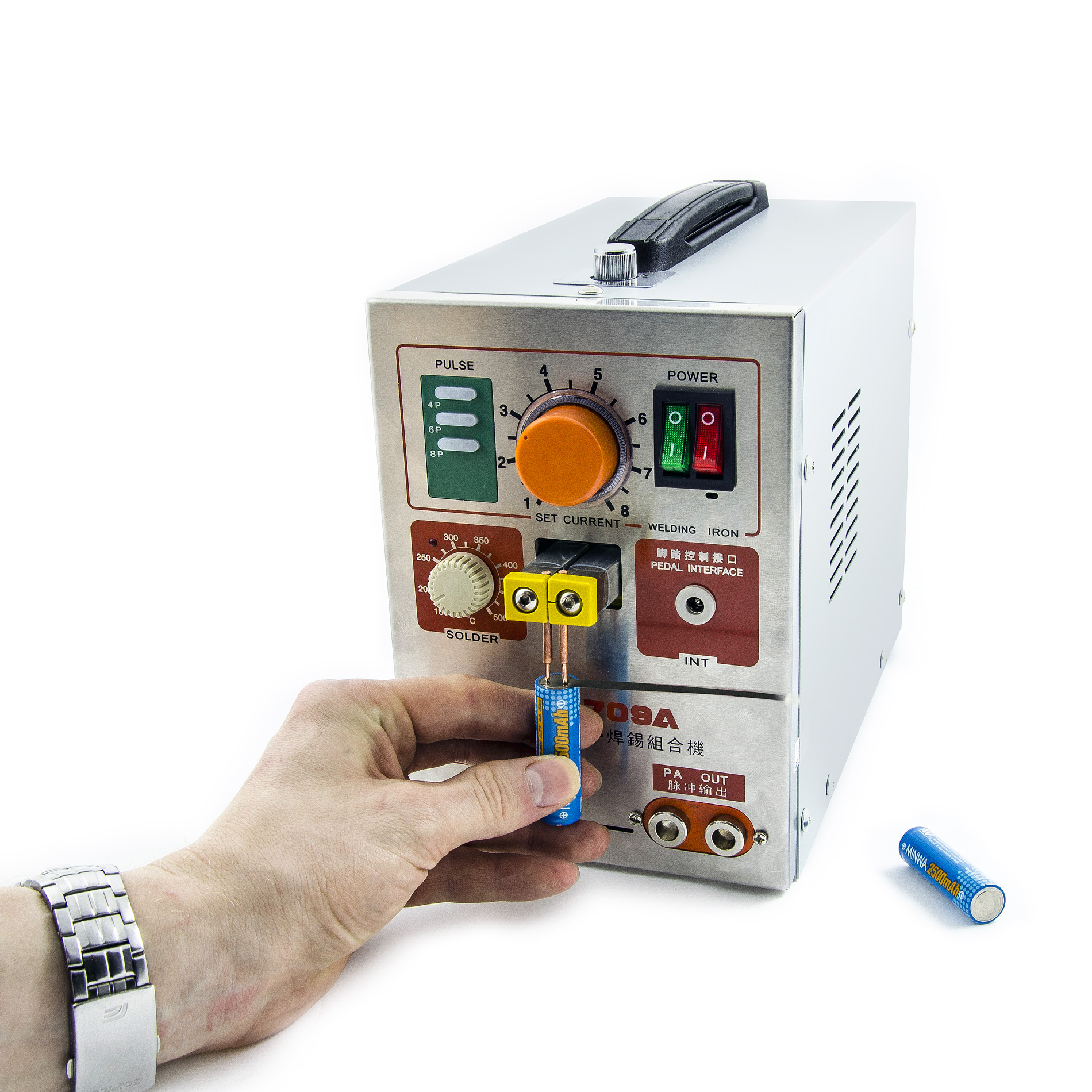

Lasoudeuse par points située dans le corps de la station permet de souder deux points avec un pas de 4 mm (qui peut être réduit à 2 mm en modifiant le serrage des pointes). La soudure se déclenche lorsque la batterie est pressée contre les pointes de soudure. La pression nécessaire pour allumer les contacts de soudage peut être réglée à l'aide du régulateur rotatif situé sur le châssis supérieur de la station. Sous les électrodes de soudage se trouve une lampe LED qui éclaire la zone de soudage, ce qui permet de travailler même dans des conditions de faible luminosité. Le poste de soudage est équipé d'un régulateur rotatif pour le réglage du courant de soudage, qui permet d'ajuster le courant pour obtenir la soudure optimale en fonction du matériau à souder. En plus du courant, le nombre d'impulsions par soudure peut être réglé - 4, 6 et 8 impulsions.

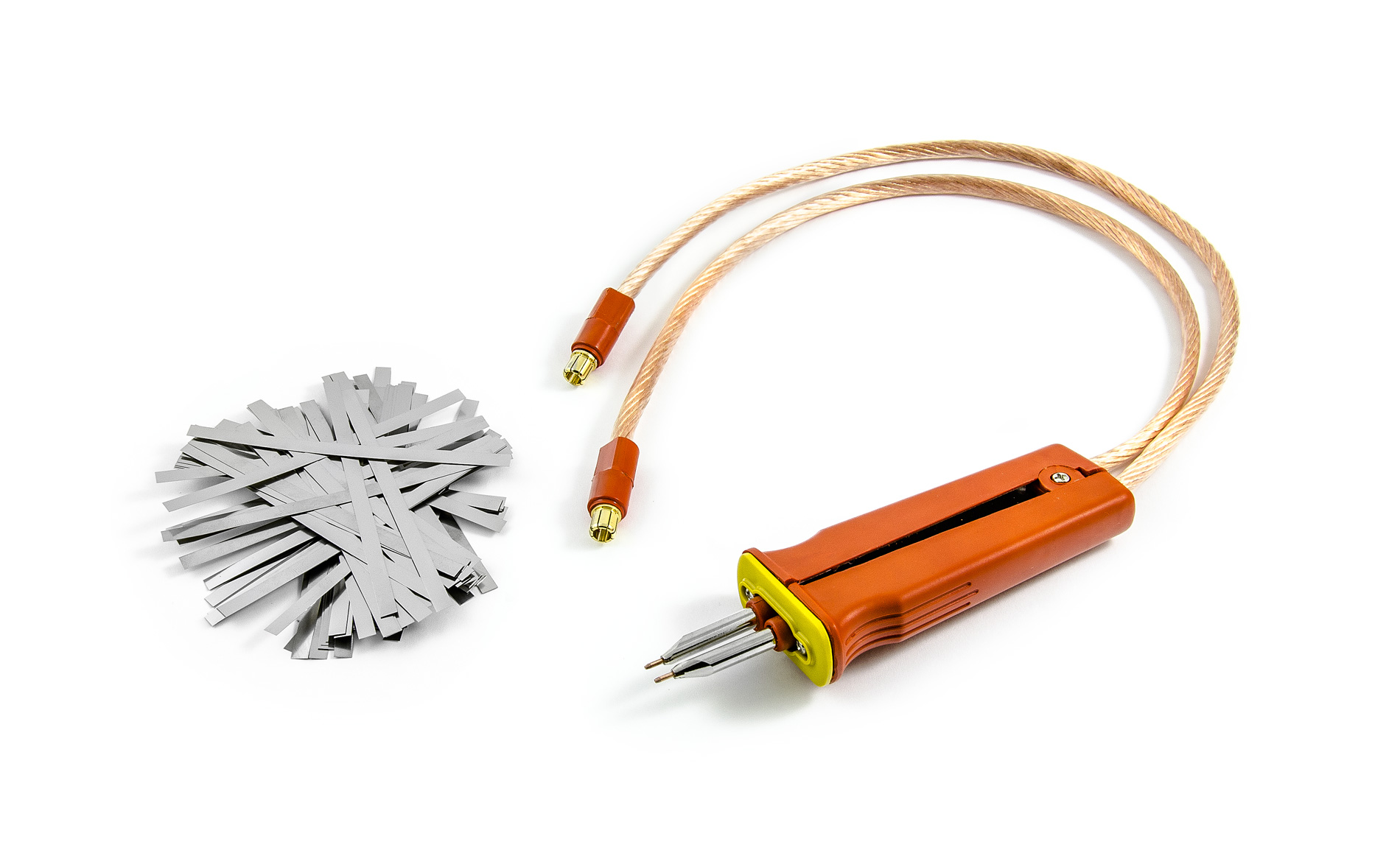

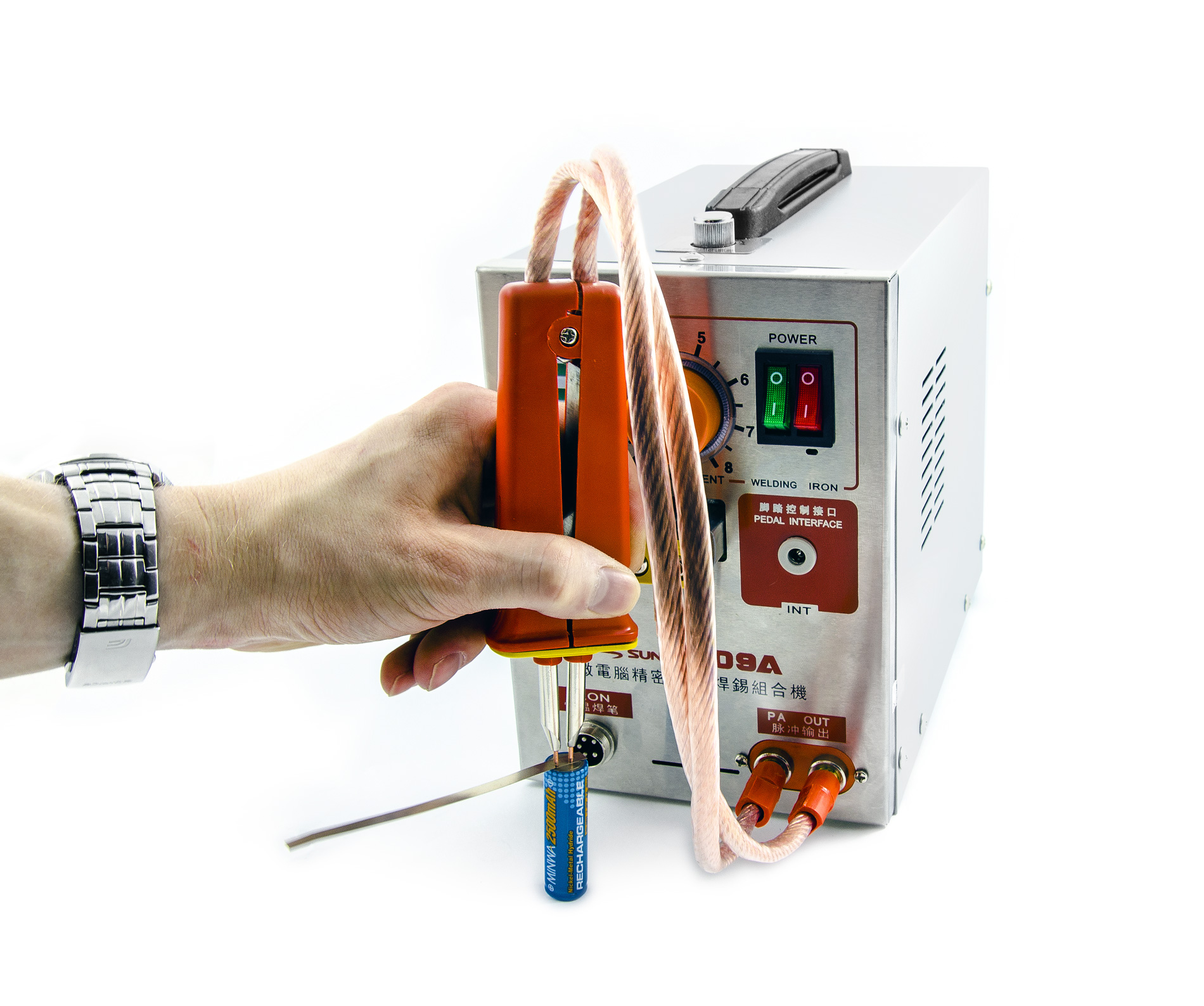

Le poste de soudage Sunko 709A est également équipé d'électrodes manuelles qui permettent de souder des piles et des accumulateurs de poids ou de taille plus importants sans avoir à les fixer sur les électrodes de la station. La poignée de soudage est reliée à la station par une paire de connecteurs plaqués or, les fils d'alimentation sont en cuivre exempt d'oxygène (OFHC) avec une section suffisante de Ø6mm. Dans ce cas, une pédale amovible est utilisée pour allumer la soudeuse. La pédale peut également être utilisée pour le soudage avec des électrodes de station. Après avoir inséré le connecteur de la pédale, le pressostat des électrodes est déconnecté et le soudage est contrôlé par la pédale. Le pas des points est réglable de 4 à 10 mm.

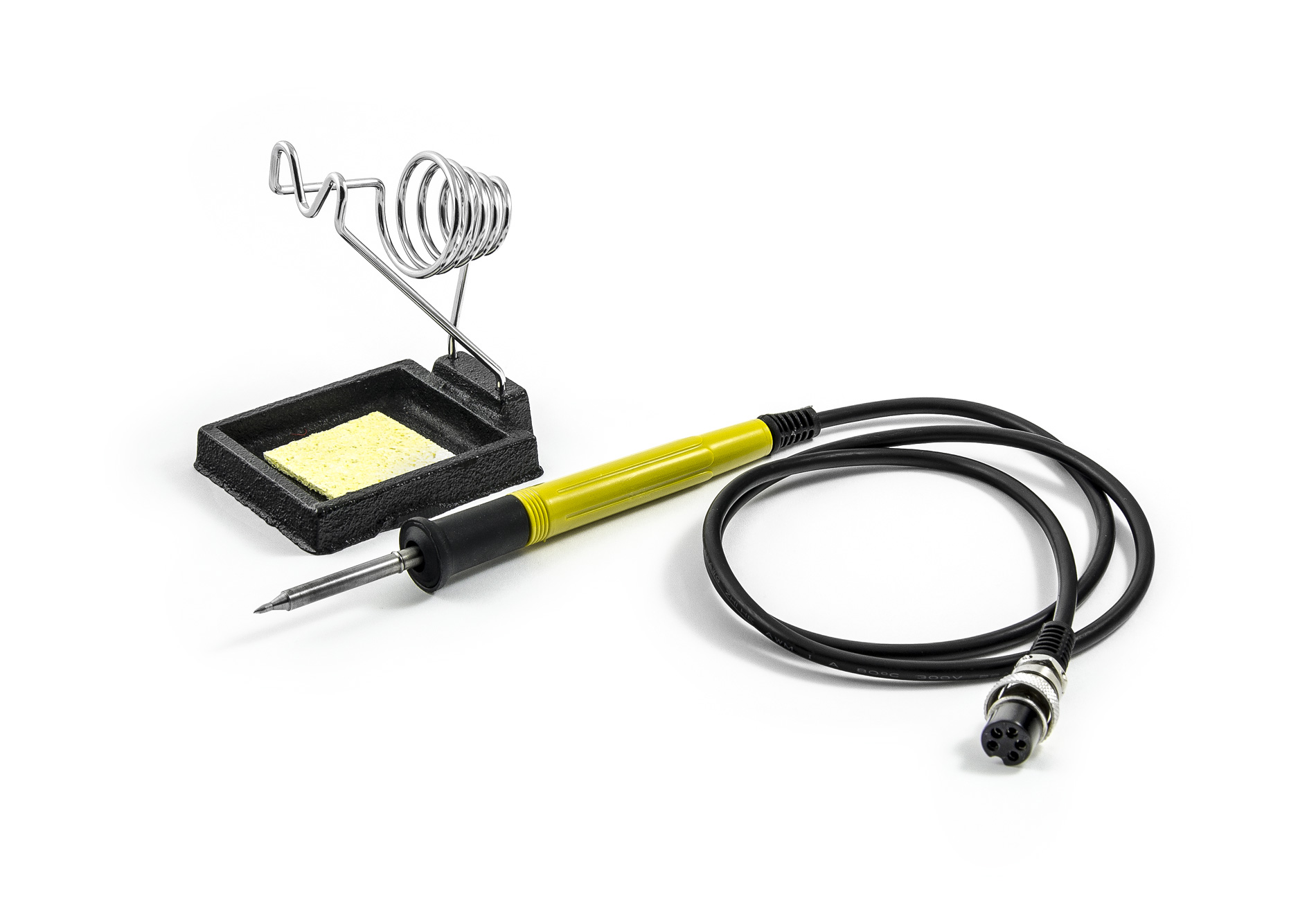

La station offre également un microsoudeur intégré, qui dispose d'un contrôle de température de 150 à 450°C, d'une puissance de 50W et surtout de pointes monolithiques interchangeables compatibles avec les pointes Hakko. La station de microsoudage comprend également un support pratique avec éponge pour ranger le microsoudage. Le microsoudage se connecte à la station via un connecteur à 5 broches et est commuté par un interrupteur séparé.

Lesoudage par points des acupacks présente l'avantage, par rapport au soudage classique des piles par microsoudage, de ne pas exercer de contrainte thermique sur les piles, c'est-à-dire de ne pas les endommager. La batterie est soudée en un rien de temps et il n'est pas nécessaire de chauffer l'ensemble du contact avec la batterie. La soudeuse convient à la production en série. Il est idéal pour souder les piles AAA, AA, CR2, 123A, PX28L, 223, 245 et autres piles pour lesquelles il faut utiliser des fers à souder haute puissance de 75W+ pour souder, ce qui peut endommager thermiquement la pile.

Démonstration vidéo du soudage des contacts de piles avec le Sunkko 709A

Avec le poste à souder Sunkko 709A, nous recommandons également l'achat de la pince à souder par points Sunkko 71B, qui permet de souder facilement les batteries Li-Ion avec des plaques de contact soudées, grâce aux électrodes placées l'une en face de l'autre.

Inclus :
machine à souder Sunko 709A avec pédale
électrodes de soudage manuelles
microsoudeuse 50W, 5 broches, pointe monolithique
support de microsoudure avec éponge

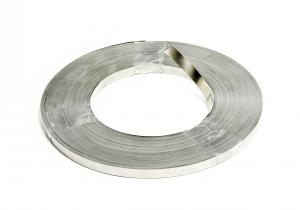

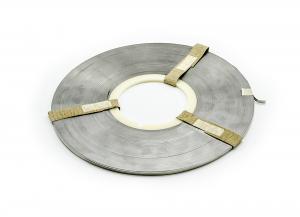

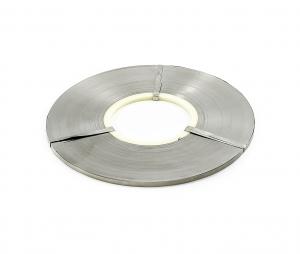

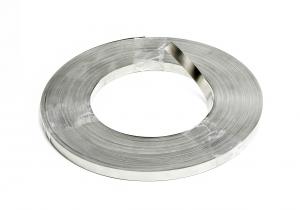

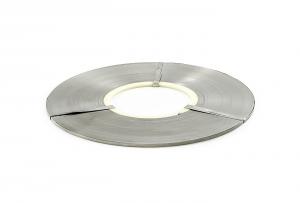

attaches (bâtons de nickel)
1x paire de pointes de rechange pour la station et la poignée
fusible de rechange
clé Allen pour serrer les électrodes
